Potenziometri a Base di Carbone e loro Tipologie

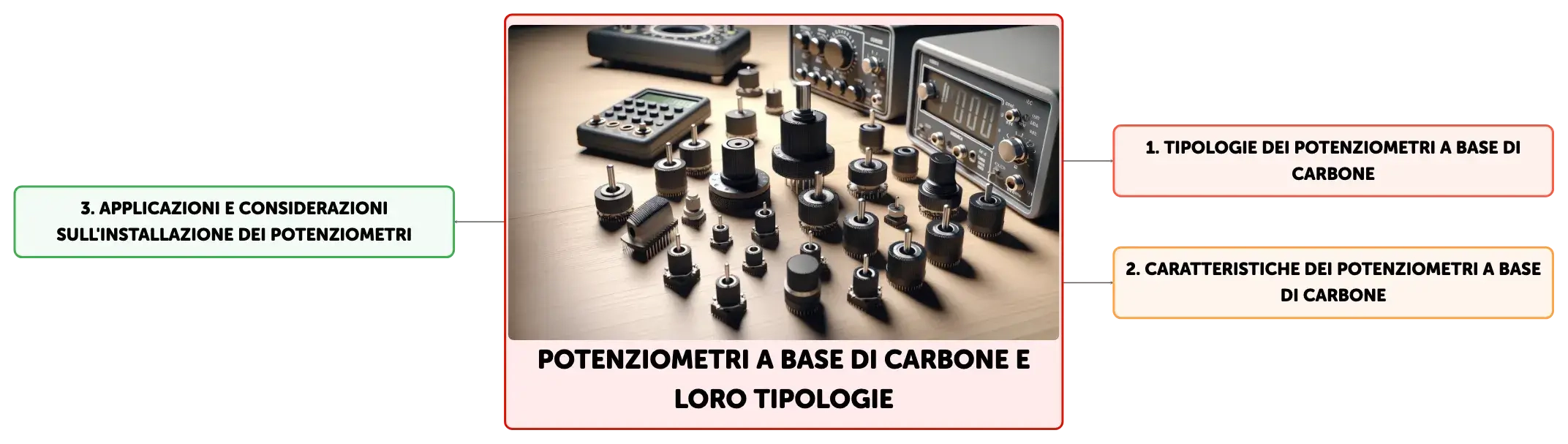

Concept Map
I potenziometri sono componenti elettronici essenziali per la regolazione della resistenza nei circuiti. Esistono vari tipi, come quelli a base di carbone, a film plastico e a filo, ognuno con specifiche prestazioni e applicazioni. I potenziometri a base di carbone sono economici e ampiamente utilizzati, mentre quelli a film plastico e a filo offrono maggiore durata e stabilità, ideali per ambienti estremi e applicazioni di precisione.
Summary
Outline
Tipologie e Caratteristiche dei Potenziometri a Base di Carbone
I potenziometri a base di carbone sono dispositivi elettronici passivi impiegati per regolare la resistenza in un circuito elettrico. Si suddividono in tre categorie principali: potenziometri a strato di carbone, potenziometri stampati a caldo e potenziometri con plastica conduttiva. I potenziometri a strato di carbone sono realizzati mediante l'applicazione di un composto di carbone e resina su un substrato di materiale termoindurente o ceramico, utilizzando tecniche come la spalmatura o la spruzzatura. Questi componenti sono economici e diffusi nell'elettronica di consumo, con un intervallo di temperatura operativa compresa tra -25 ℃ e +70 ℃. Tuttavia, sono meno stabili elettricamente in ambienti umidi o con forti variazioni di temperatura. I potenziometri stampati a caldo sono più affidabili e duraturi, con un range di temperatura operativa esteso da -55 ℃ a +120 ℃. I potenziometri con plastica conduttiva, che incorporano polimeri mescolati con carbone e polveri inerti o metalliche, si distinguono per la loro lunga vita utile, bassa rumorosità elettrica e prestazioni eccellenti su un'ampia gamma di frequenze.Potenziometri a Film Plastico e a Filo: Prestazioni e Applicazioni
I potenziometri a film plastico sono apprezzati per la loro durata e capacità di mantenere costanti le prestazioni per milioni di cicli. Presentano superfici lisce, basse coppie di spunto e di rotazione, e una risoluzione quasi infinita, rendendoli ideali per applicazioni che richiedono alta precisione e la possibilità di adattarsi a diverse curve di variazione della resistenza. Nonostante ciò, sono limitati dalla corrente massima che possono gestire e dalla potenza che possono dissipare. I potenziometri a filo, costituiti da un filo resistivo avvolto su un supporto isolante, offrono una stabilità resistiva superiore e sono adatti per ambienti estremi. Tuttavia, possono essere meno adatti per applicazioni ad alta frequenza a causa della reattanza induttiva intrinseca alla loro costruzione.Trimmer e Potenziometri: Regolazione e Taratura nei Circuiti Elettronici
I trimmer sono versioni miniaturizzate dei potenziometri, progettati per essere montati direttamente su circuiti stampati per la taratura fine di circuiti elettronici. Possono essere regolati con un cacciavite e sono disponibili in configurazioni a singolo giro o multigiro per una maggiore precisione. I potenziometri, disponibili sia in versioni rotative che lineari (slider), sono tipicamente montati su pannelli di controllo e consentono agli utenti di variare la resistenza tramite un movimento rotatorio o lineare. Entrambi i tipi di dispositivi sono fondamentali per ottenere una resistenza variabile o per dividere la tensione in un circuito in modo proporzionale.Simbologia e Identificazione dei Potenziometri nei Schemi Elettrici
Nei diagrammi elettrici, i potenziometri sono rappresentati con il simbolo di una resistenza con l'aggiunta di una freccia o un cursore per indicare l'elemento variabile. La lettera "R" identifica generalmente le resistenze, mentre la lettera "P" può essere usata per i potenziometri, sebbene non sia uno standard universalmente adottato. Per i trimmer, un codice a tre cifre indica il valore nominale della resistenza, dove la prima cifra rappresenta il valore e la terza il moltiplicatore (numero di zeri da aggiungere). Questa simbologia e codifica aiutano a identificare rapidamente i componenti e a comprendere il loro valore e funzione all'interno dei circuiti.Considerazioni sull'Installazione e le Applicazioni Pratiche dei Potenziometri
Le dimensioni e il metodo di montaggio sono fattori determinanti nella selezione di un potenziometro, influenzando l'integrazione del componente nell'apparecchiatura finale. I potenziometri trovano impiego in una vasta gamma di applicazioni, dalla regolazione del volume in dispositivi audio alla calibrazione di strumenti di misurazione. In ambienti con condizioni avverse, come atmosfere polverose o umide, sono disponibili versioni sigillate di potenziometri a filo e a base di carbone, che assicurano la loro affidabilità e longevità.
Show More

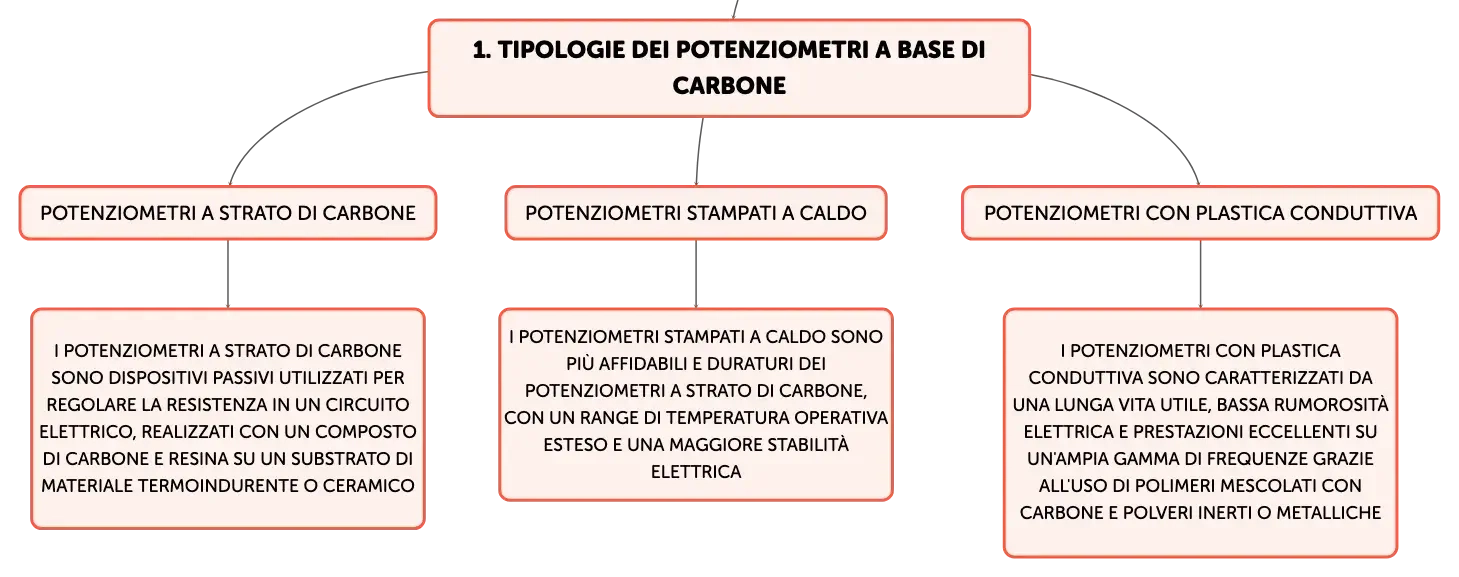

Tipologie dei Potenziometri a Base di Carbone
Potenziometri a Strato di Carbone
I potenziometri a strato di carbone sono dispositivi passivi utilizzati per regolare la resistenza in un circuito elettrico, realizzati con un composto di carbone e resina su un substrato di materiale termoindurente o ceramico
Potenziometri Stampati a Caldo
I potenziometri stampati a caldo sono più affidabili e duraturi dei potenziometri a strato di carbone, con un range di temperatura operativa esteso e una maggiore stabilità elettrica
Potenziometri con Plastica Conduttiva
I potenziometri con plastica conduttiva sono caratterizzati da una lunga vita utile, bassa rumorosità elettrica e prestazioni eccellenti su un'ampia gamma di frequenze grazie all'uso di polimeri mescolati con carbone e polveri inerti o metalliche

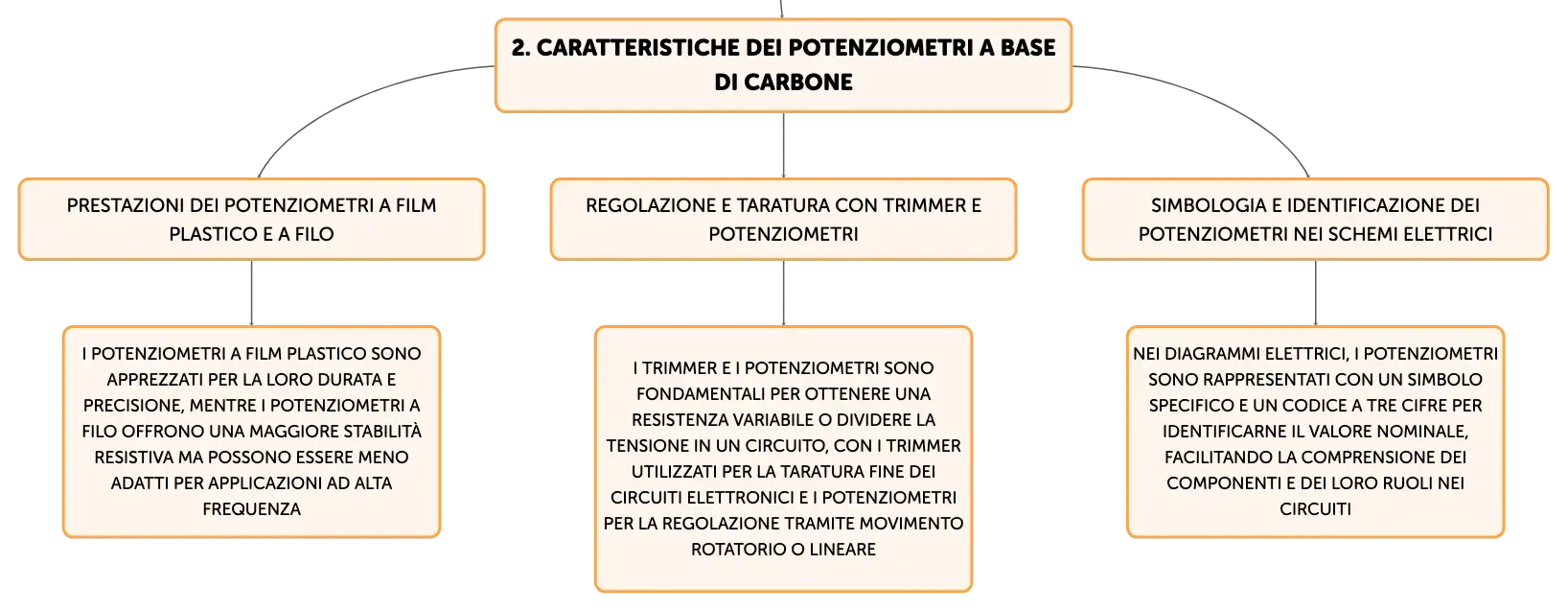

Caratteristiche dei Potenziometri a Base di Carbone
Prestazioni dei Potenziometri a Film Plastico e a Filo
I potenziometri a film plastico sono apprezzati per la loro durata e precisione, mentre i potenziometri a filo offrono una maggiore stabilità resistiva ma possono essere meno adatti per applicazioni ad alta frequenza
Regolazione e Taratura con Trimmer e Potenziometri
I trimmer e i potenziometri sono fondamentali per ottenere una resistenza variabile o dividere la tensione in un circuito, con i trimmer utilizzati per la taratura fine dei circuiti elettronici e i potenziometri per la regolazione tramite movimento rotatorio o lineare
Simbologia e Identificazione dei Potenziometri nei Schemi Elettrici
Nei diagrammi elettrici, i potenziometri sono rappresentati con un simbolo specifico e un codice a tre cifre per identificarne il valore nominale, facilitando la comprensione dei componenti e dei loro ruoli nei circuiti

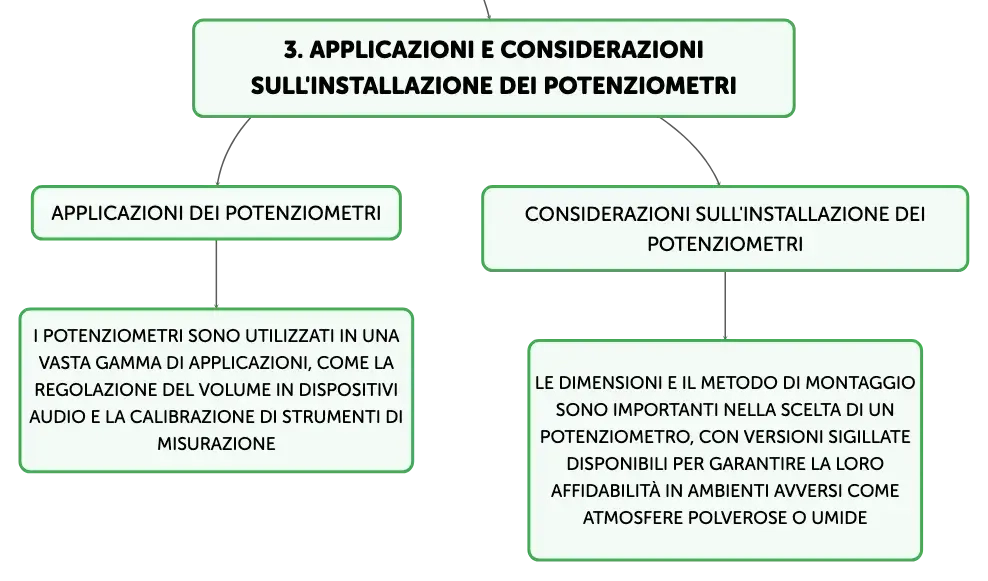

Applicazioni e Considerazioni sull'Installazione dei Potenziometri
Applicazioni dei Potenziometri
I potenziometri sono utilizzati in una vasta gamma di applicazioni, come la regolazione del volume in dispositivi audio e la calibrazione di strumenti di misurazione
Considerazioni sull'Installazione dei Potenziometri
Le dimensioni e il metodo di montaggio sono importanti nella scelta di un potenziometro, con versioni sigillate disponibili per garantire la loro affidabilità in ambienti avversi come atmosfere polverose o umide
Potenziometri a Base di Carbone e loro Tipologie
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
Componenti dei potenziometri a strato di carbone
Composto di carbone e resina su substrato termoindurente o ceramico.
01
Metodi di applicazione per potenziometri a strato di carbone
Tecniche di spalmatura o spruzzatura.
02
Intervallo di temperatura operativa dei potenziometri a strato di carbone
Da -25 ℃ a +70 ℃.
