Le centrali termoelettriche

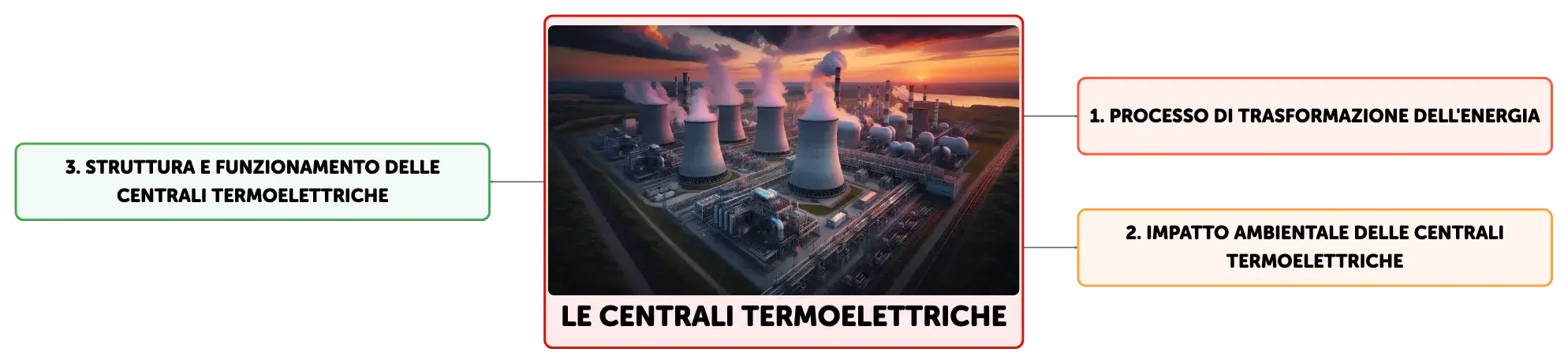

Mappa concettuale
Le centrali termoelettriche convertono l'energia chimica dei combustibili in elettricità. Il processo include la combustione, la produzione di vapore che aziona turbine e generatori, e il raffreddamento del vapore. L'efficienza e l'impatto ambientale sono temi centrali, con l'evoluzione verso tecnologie più pulite come le centrali a ciclo combinato.
Riassunto
Schema
Principi di Funzionamento delle Centrali Termoelettriche
Le centrali termoelettriche sono impianti che trasformano l'energia chimica contenuta nei combustibili fossili, quali carbone, petrolio, gas naturale e, in alcuni casi, biomasse, in energia elettrica. Il processo si articola in più fasi: la combustione del combustibile in una caldaia produce calore che vaporizza l'acqua; il vapore ad alta pressione e temperatura aziona una turbina collegata a un generatore, detto alternatore, che converte l'energia meccanica in energia elettrica. Il vapore, dopo aver ceduto energia alla turbina, viene raffreddato in un condensatore e condotto nuovamente alla caldaia, chiudendo il ciclo. Questo ciclo termodinamico è noto come ciclo Rankine. I sistemi di controllo delle emissioni, come filtri e precipitatori elettrostatici, sono essenziali per ridurre l'impatto ambientale dei fumi prodotti.Impatto Ambientale delle Centrali Termoelettriche
Le centrali termoelettriche hanno un impatto significativo sull'ambiente, principalmente a causa delle emissioni di gas serra, come l'anidride carbonica (CO2), e di altri inquinanti, quali ossidi di zolfo (SOx) e ossidi di azoto (NOx), che contribuiscono all'effetto serra e alla formazione di piogge acide. Queste ultime danneggiano ecosistemi, strutture edilizie e salute umana. Le centrali termoelettriche richiedono anche grandi quantità di acqua per il raffreddamento e possono influenzare gli habitat acquatici locali. Per mitigare questi effetti, sono state introdotte tecnologie più pulite e normative ambientali più stringenti, che impongono limiti alle emissioni e promuovono l'uso di combustibili meno inquinanti o il recupero di calore.Componenti e Processo Operativo di una Centrale Termoelettrica
Una centrale termoelettrica è costituita da elementi fondamentali quali la caldaia, la turbina, il condensatore, il generatore e i sistemi di trattamento dei fumi. Il combustibile viene immagazzinato in serbatoi e poi bruciato nella caldaia, dove il calore generato trasforma l'acqua in vapore. Il vapore ad alta pressione entra nella turbina, facendola ruotare e azionando l'alternatore, che produce energia elettrica. Il vapore esausto dalla turbina passa nel condensatore, dove viene raffreddato e ritorna allo stato liquido, per essere riutilizzato nel ciclo. Il sistema di controllo e monitoraggio assicura l'efficienza e la sicurezza dell'impianto, mentre i trasformatori regolano la tensione della corrente elettrica prodotta per il trasporto sulla rete elettrica.Tipologie Avanzate di Centrali Termoelettriche
Le centrali termoelettriche si sono evolute per migliorare l'efficienza e ridurre l'impatto ambientale. Le centrali a turbogas sfruttano gas naturale o altri combustibili per azionare una turbina a gas, mentre le centrali a ciclo combinato integrano una turbina a gas e una a vapore. In queste ultime, il calore residuo dei gas di scarico della turbina a gas viene utilizzato per produrre vapore per una seconda turbina, massimizzando l'efficienza termica dell'impianto. Queste tecnologie avanzate possono raggiungere efficienze superiori al 60%, contro il 35-45% delle centrali termoelettriche convenzionali, e hanno minori emissioni di inquinanti per unità di energia prodotta.La Turbina: Cuore della Produzione Energetica
La turbina è il cuore della centrale termoelettrica, responsabile della conversione dell'energia termica del vapore in energia meccanica. È composta da una serie di pale montate su un albero, che ruotano grazie all'energia cinetica del vapore. Le turbine sono progettate per sfruttare al massimo l'espansione del vapore, con sezioni di pale di dimensioni crescenti per adattarsi alla diminuzione di pressione e temperatura del vapore lungo il percorso. L'efficienza di una turbina è massimizzata attraverso la precisione nella progettazione delle pale e l'ottimizzazione del flusso del vapore.L'Alternatore: Da Energia Meccanica a Elettrica
L'alternatore è la macchina che trasforma l'energia meccanica fornita dalla turbina in energia elettrica alternata. È composto da un rotore (induttore) che genera un campo magnetico rotante e uno statore (indotto) con avvolgimenti di filo di rame in cui si induce una corrente elettrica. Gli alternatori nelle centrali termoelettriche sono di solito di tipo trifase, in grado di produrre corrente elettrica a tensioni elevate per il trasporto efficiente sull'ampia rete elettrica. La progettazione e la manutenzione degli alternatori sono cruciali per garantire l'affidabilità e l'efficienza della conversione energetica.
Mostra di più

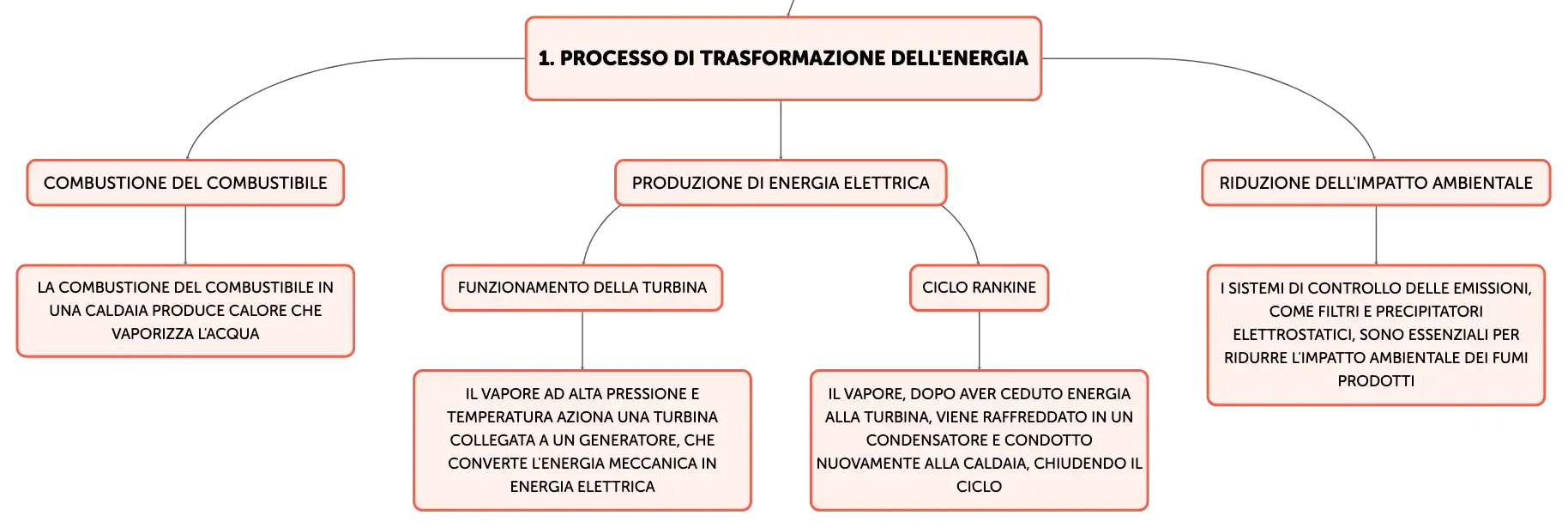

Processo di trasformazione dell'energia
Combustione del combustibile
La combustione del combustibile in una caldaia produce calore che vaporizza l'acqua
Produzione di energia elettrica
Funzionamento della turbina
Il vapore ad alta pressione e temperatura aziona una turbina collegata a un generatore, che converte l'energia meccanica in energia elettrica
Ciclo Rankine
Il vapore, dopo aver ceduto energia alla turbina, viene raffreddato in un condensatore e condotto nuovamente alla caldaia, chiudendo il ciclo
Riduzione dell'impatto ambientale
I sistemi di controllo delle emissioni, come filtri e precipitatori elettrostatici, sono essenziali per ridurre l'impatto ambientale dei fumi prodotti

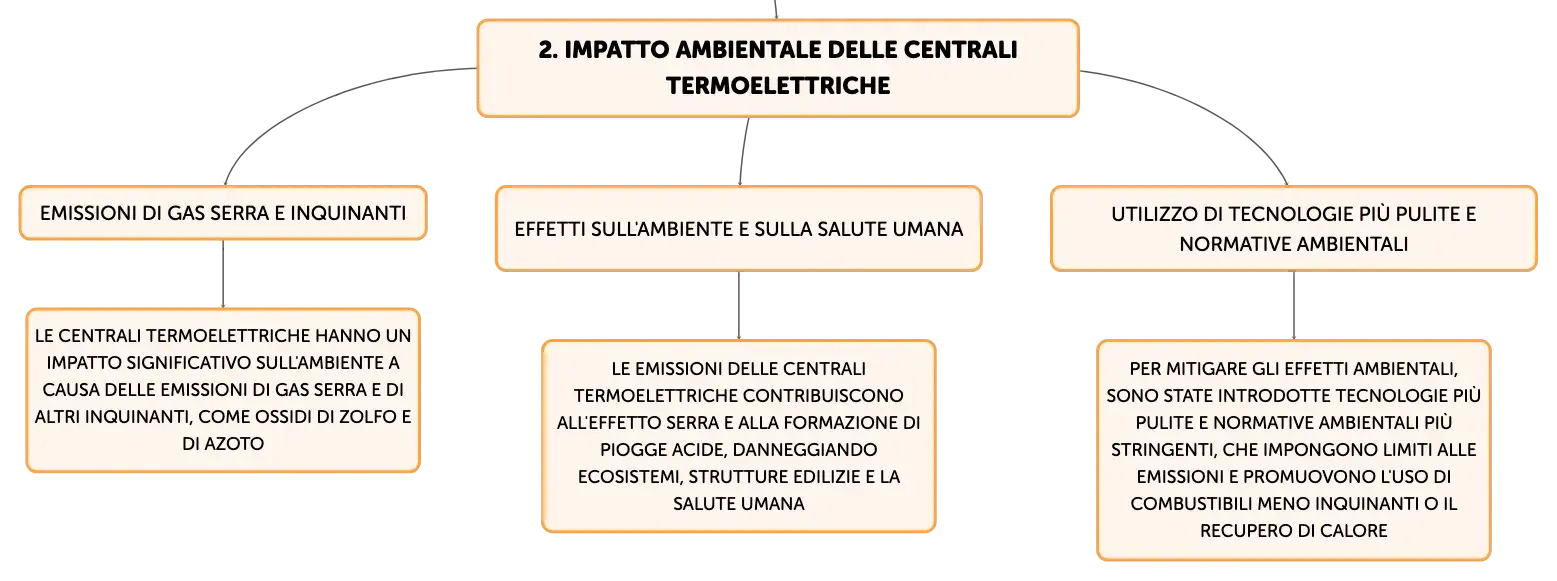

Impatto ambientale delle centrali termoelettriche
Emissioni di gas serra e inquinanti
Le centrali termoelettriche hanno un impatto significativo sull'ambiente a causa delle emissioni di gas serra e di altri inquinanti, come ossidi di zolfo e di azoto
Effetti sull'ambiente e sulla salute umana
Le emissioni delle centrali termoelettriche contribuiscono all'effetto serra e alla formazione di piogge acide, danneggiando ecosistemi, strutture edilizie e la salute umana
Utilizzo di tecnologie più pulite e normative ambientali
Per mitigare gli effetti ambientali, sono state introdotte tecnologie più pulite e normative ambientali più stringenti, che impongono limiti alle emissioni e promuovono l'uso di combustibili meno inquinanti o il recupero di calore

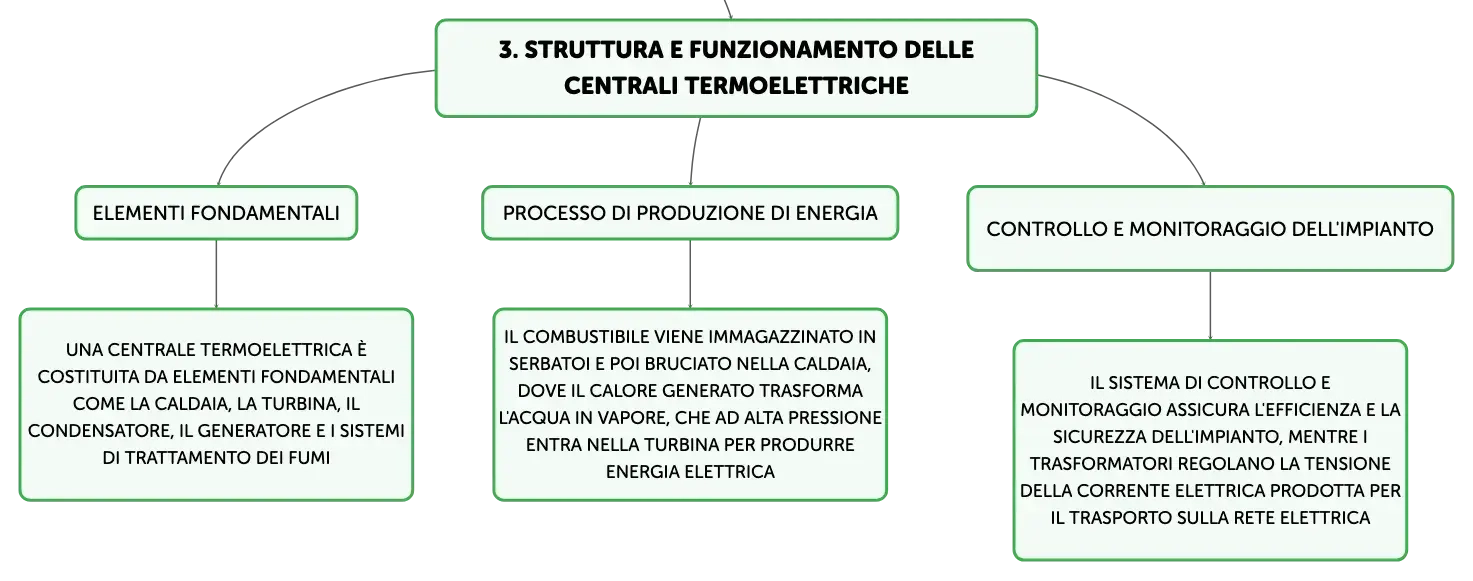

Struttura e funzionamento delle centrali termoelettriche
Elementi fondamentali
Una centrale termoelettrica è costituita da elementi fondamentali come la caldaia, la turbina, il condensatore, il generatore e i sistemi di trattamento dei fumi
Processo di produzione di energia
Il combustibile viene immagazzinato in serbatoi e poi bruciato nella caldaia, dove il calore generato trasforma l'acqua in vapore, che ad alta pressione entra nella turbina per produrre energia elettrica
Controllo e monitoraggio dell'impianto
Il sistema di controllo e monitoraggio assicura l'efficienza e la sicurezza dell'impianto, mentre i trasformatori regolano la tensione della corrente elettrica prodotta per il trasporto sulla rete elettrica
Le centrali termoelettriche
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Il ciclo termodinamico utilizzato nelle centrali termoelettriche è noto come ciclo ______.
Rankine
01
Per ridurre l'impatto ambientale dei fumi, le centrali termoelettriche utilizzano sistemi di controllo delle emissioni come ______ e ______.
filtri
precipitatori elettrostatici
02
Emissioni gas serra centrali termoelettriche
Rilascio di CO2, contribuisce all'effetto serra.
