Principi di Perpendicolarità nel Disegno Tecnico
Nel disegno tecnico, la perpendicolarità è una condizione geometrica essenziale che indica l'angolo retto tra elementi. Una retta è perpendicolare ad un piano se forma un angolo di 90 gradi con ogni retta del piano che incrocia. Questo si verifica, ad esempio, quando un piano proiettante verticale, indicato con ß, proietta la retta r in modo che la sua proiezione ortogonale r1 sia perpendicolare alla traccia orizzontale t1 del piano. Analogamente, la perpendicolarità in seconda proiezione r2 si dimostra con un piano proiettante orizzontale. La corretta rappresentazione di queste relazioni è cruciale per la precisione dei disegni tecnici.Ortogonalità tra Retta e Retta
L'ortogonalità tra due rette, indicate come r ed s, si stabilisce quando le rette formano un angolo di 90 gradi tra loro. Se una retta r è perpendicolare ad un piano a, essa sarà ortogonale a tutte le rette del piano che intersecano il punto P, piede della perpendicolare r sul piano a. È importante riconoscere che l'ortogonalità tra due rette non è sempre evidente dalle loro proiezioni sul piano di proiezione, ma si deduce dalla loro relazione spaziale. Questo concetto è fondamentale per comprendere le relazioni spaziali nel disegno tecnico.Esercizi di Perpendicolarità: Retta/Retta e Retta/Piano
Gli esercizi di perpendicolarità consentono di applicare i principi teorici alla pratica. Per determinare una retta r perpendicolare ad una retta s e passante per un punto P, si disegnano le proiezioni di r in modo che siano perpendicolari alle tracce del piano contenente s. Si evidenzia che esistono infinite soluzioni per la retta r, e la scelta del piano contenente s è determinante. Analogamente, per determinare un piano ß perpendicolare ad un piano a e passante per una retta r, si traccia una retta s perpendicolare a a e si utilizzano le sue tracce per definire il piano ß. Questi esercizi sviluppano la capacità di visualizzare e rappresentare relazioni geometriche complesse.Perpendicolarità tra Piani
La perpendicolarità tra piani si verifica quando un piano contiene una retta perpendicolare all'altro piano. Nella rappresentazione di Monge, si disegna il piano ß e la retta r perpendicolare ad esso, quindi si traccia il piano a che include r. Alternativamente, un piano α è perpendicolare a un piano β se è perpendicolare a una retta r contenuta in β. Questo si dimostra disegnando il piano β, la retta r in esso contenuta, e poi tracciando il piano α perpendicolare ad r. Questi metodi sono fondamentali per la rappresentazione di strutture tridimensionali in due dimensioni.Esercizi Avanzati di Ortogonalità
Gli esercizi avanzati di ortogonalità includono la determinazione di piani e rette in condizioni specifiche. Ad esempio, per determinare un piano α passante per un punto P e perpendicolare a una retta r, si utilizza una retta ausiliaria s passante per P e si tracciano le proiezioni del piano α perpendicolari a quelle di r. In un altro esercizio, per determinare una retta r passante per un punto P e perpendicolare a una retta s, si utilizza un piano α perpendicolare a s e si trova il punto Q di intersezione tra s e α. Unendo P e Q si ottengono le proiezioni della retta r. Questi esercizi avanzati migliorano la comprensione della perpendicolarità e dell'ortogonalità, concetti chiave nella rappresentazione spaziale e nella progettazione ingegneristica.
Mostra di più
Perpendicolarità in Disegno Tecnico

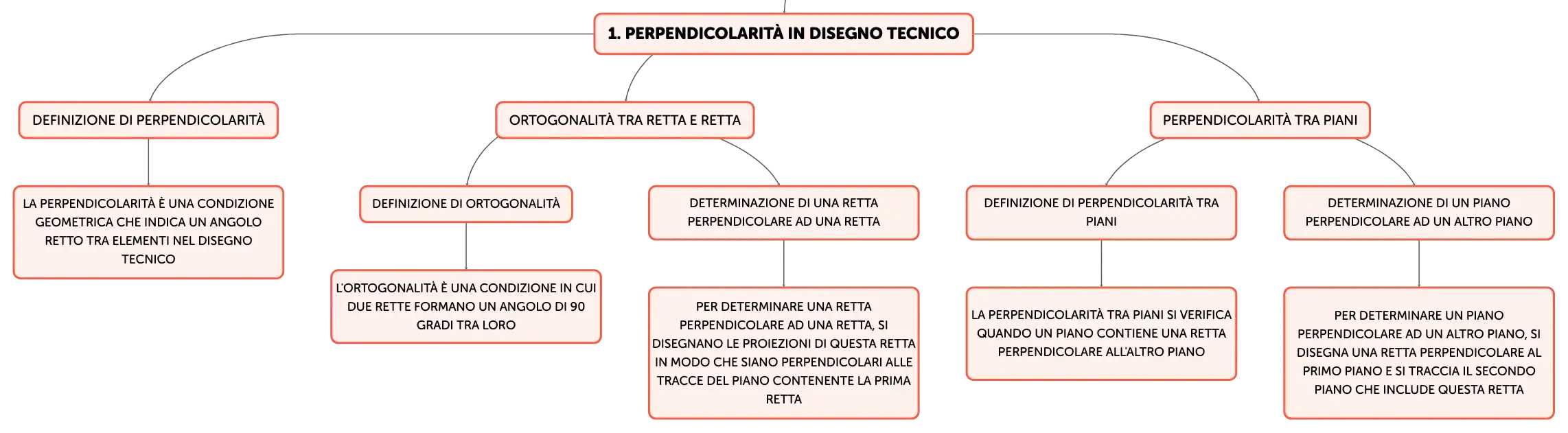

Definizione di perpendicolarità
La perpendicolarità è una condizione geometrica che indica un angolo retto tra elementi nel disegno tecnico
Ortogonalità tra Retta e Retta
Definizione di ortogonalità
L'ortogonalità è una condizione in cui due rette formano un angolo di 90 gradi tra loro
Determinazione di una retta perpendicolare ad una retta
Per determinare una retta perpendicolare ad una retta, si disegnano le proiezioni di questa retta in modo che siano perpendicolari alle tracce del piano contenente la prima retta
Perpendicolarità tra Piani
Definizione di perpendicolarità tra piani
La perpendicolarità tra piani si verifica quando un piano contiene una retta perpendicolare all'altro piano
Determinazione di un piano perpendicolare ad un altro piano
Per determinare un piano perpendicolare ad un altro piano, si disegna una retta perpendicolare al primo piano e si traccia il secondo piano che include questa retta

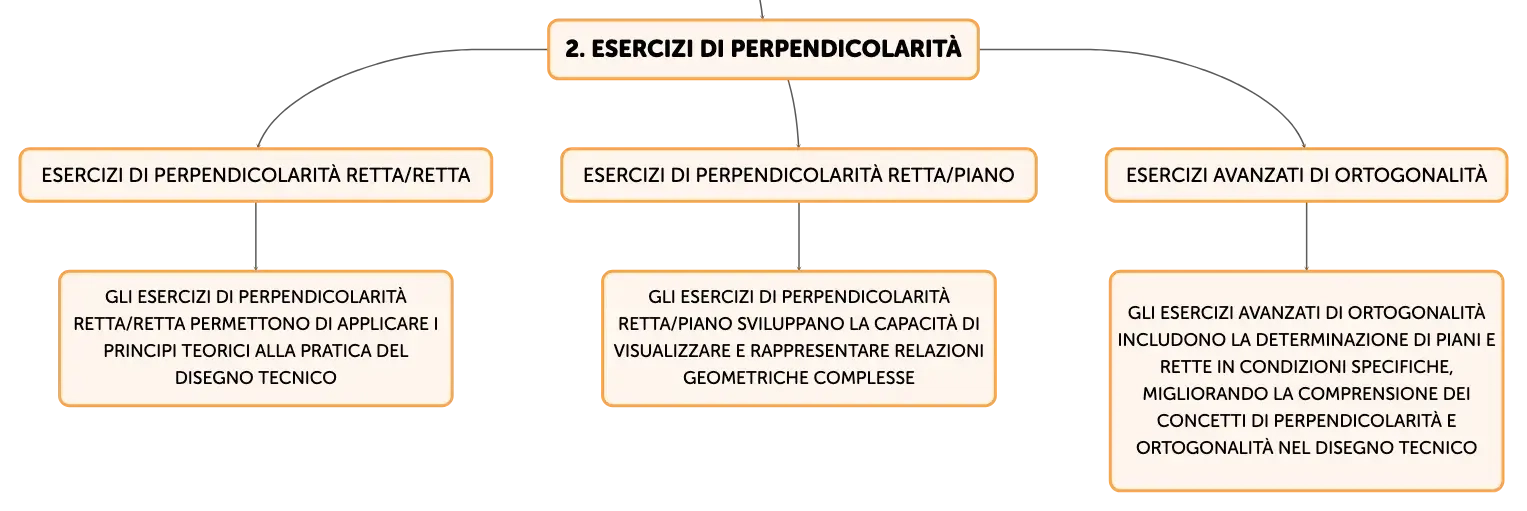

Esercizi di Perpendicolarità
