El Impacto del Circuito Integrado 555 en la Electrónica Moderna

El circuito integrado 555, esencial en la microelectrónica desde 1972, se destaca por su versatilidad en la generación de pulsos temporizados. Utilizado en juguetes, electrodomésticos y sistemas industriales, su diseño interno permite operar en modos astable y monoestable, adaptándose a diversas necesidades electrónicas. Su estructura incluye comparadores de voltaje, un biestable y un transistor de descarga, facilitando la configuración para múltiples aplicaciones prácticas.

Ver más

1/6

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Año de introducción y creador del CI 555

Haz clic para comprobar la respuesta

Introducido en 1972 por Signetics.

2

Funciones principales del CI 555

Haz clic para comprobar la respuesta

Generación de pulsos temporizados y simplificación de circuitos.

3

Versiones y compatibilidad del CI 555

Haz clic para comprobar la respuesta

Disponible en versiones bipolares y CMOS, compatible con TTL y aplicaciones analógicas.

4

Este componente es capaz de manejar corrientes de salida de hasta ______ mA.

Haz clic para comprobar la respuesta

200

5

El 555 está compuesto por ______ transistores, ______ diodos y ______ resistencias.

Haz clic para comprobar la respuesta

23 2 16

6

Modos principales del 555

Haz clic para comprobar la respuesta

Astable para pulsos continuos, monoestable para un solo pulso.

7

Función del 555 en modo astable

Haz clic para comprobar la respuesta

Actúa como oscilador.

8

Modulación de ancho de pulsos en 555

Haz clic para comprobar la respuesta

Varía duración de pulsos con voltaje en pin 5.

9

El divisor de voltaje en el 555 está compuesto por tres resistencias de ______ cada una.

Haz clic para comprobar la respuesta

5 KΩ

10

Aplicaciones del 555

Haz clic para comprobar la respuesta

Se utiliza en generación de señales de reloj, temporización de eventos y modulación de señales.

11

Componentes clave del 555

Haz clic para comprobar la respuesta

Incluye entradas de umbral y disparo, circuito RC, y comparadores para control de voltaje.

12

Ventajas del 555

Haz clic para comprobar la respuesta

Ofrece versatilidad y confiabilidad para diversas aplicaciones electrónicas.

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Fundamentos de los Instrumentos de Medición y Control

Tecnología

Identificación de Oportunidades de Innovación

Tecnología

Principios Básicos de la Filtración

Tecnología

Conceptos Fundamentales de Máquinas Simples y Mecanismos

El Impacto del Circuito Integrado 555 en la Electrónica Moderna

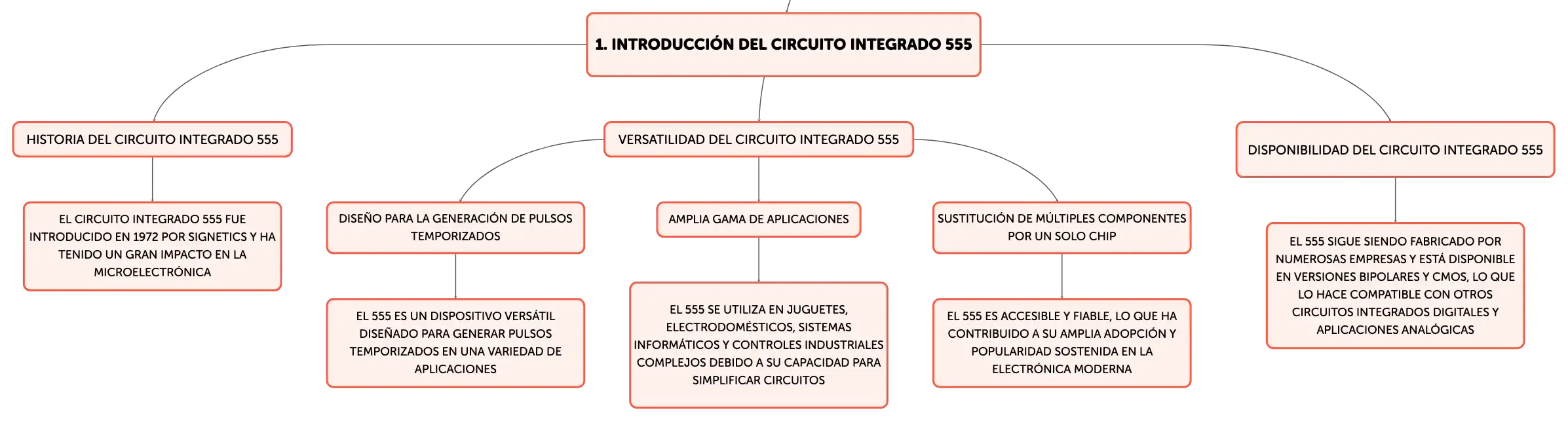

Introducido en 1972 por Signetics, el circuito integrado 555 ha dejado una huella indeleble en el campo de la microelectrónica. Este dispositivo versátil, diseñado para la generación de pulsos temporizados, ha encontrado su lugar en una diversidad de aplicaciones, que abarcan desde juguetes y electrodomésticos hasta sistemas informáticos y controles industriales complejos. Su capacidad para simplificar circuitos, al sustituir múltiples componentes por un solo chip compacto, accesible y fiable, ha sido fundamental para su amplia adopción y popularidad sostenida. Actualmente, el 555 sigue siendo fabricado por numerosas empresas y está disponible en versiones tanto bipolares como CMOS, asegurando su compatibilidad con otros circuitos integrados digitales de la serie TTL y con aplicaciones analógicas.

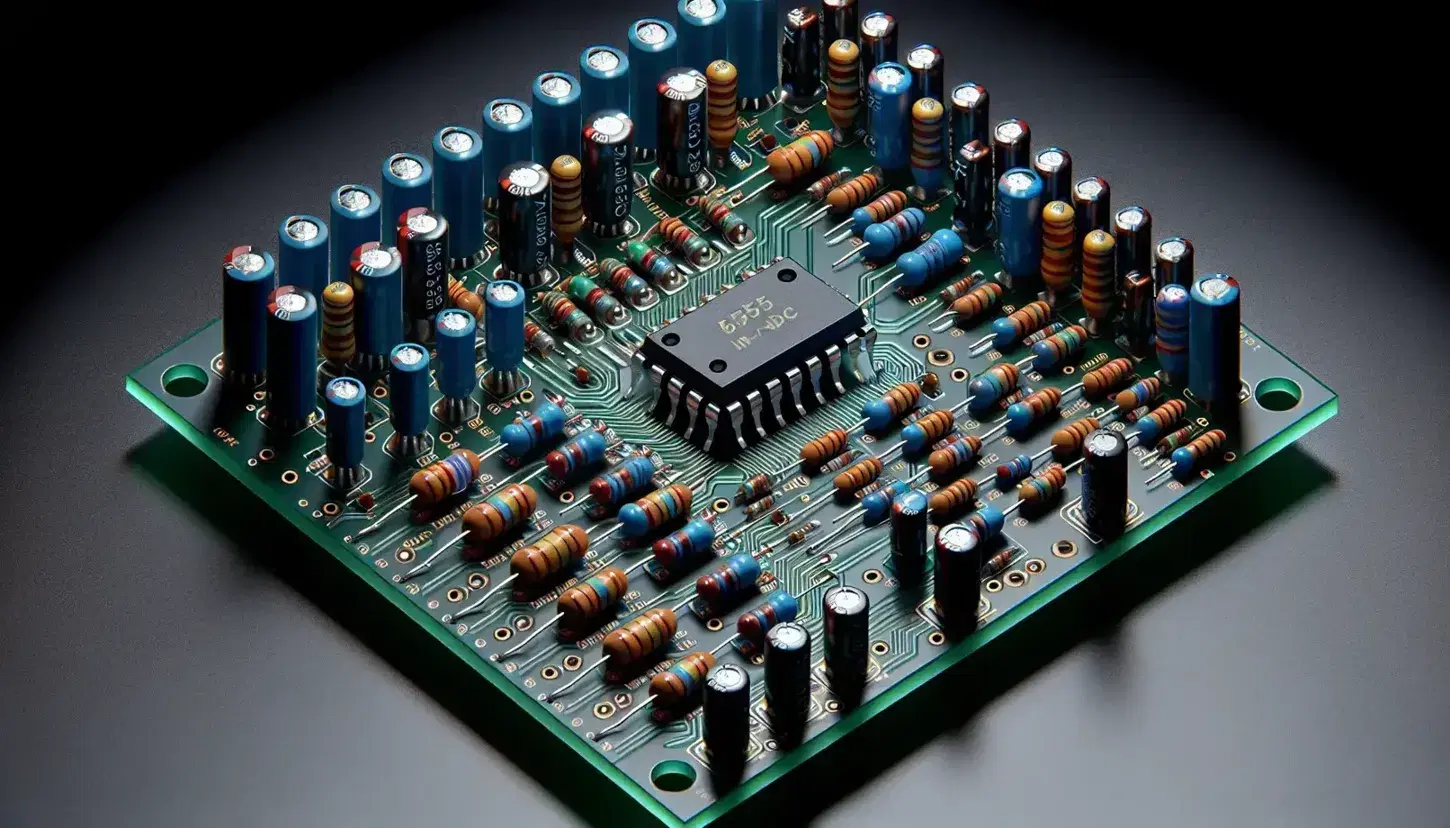

Circuito impreso en tono verde oscuro con un circuito integrado 555 central, resistencias de colores, capacitores azules y amarillos y líneas plateadas conductoras.

Características y Funcionalidad del Circuito Integrado 555

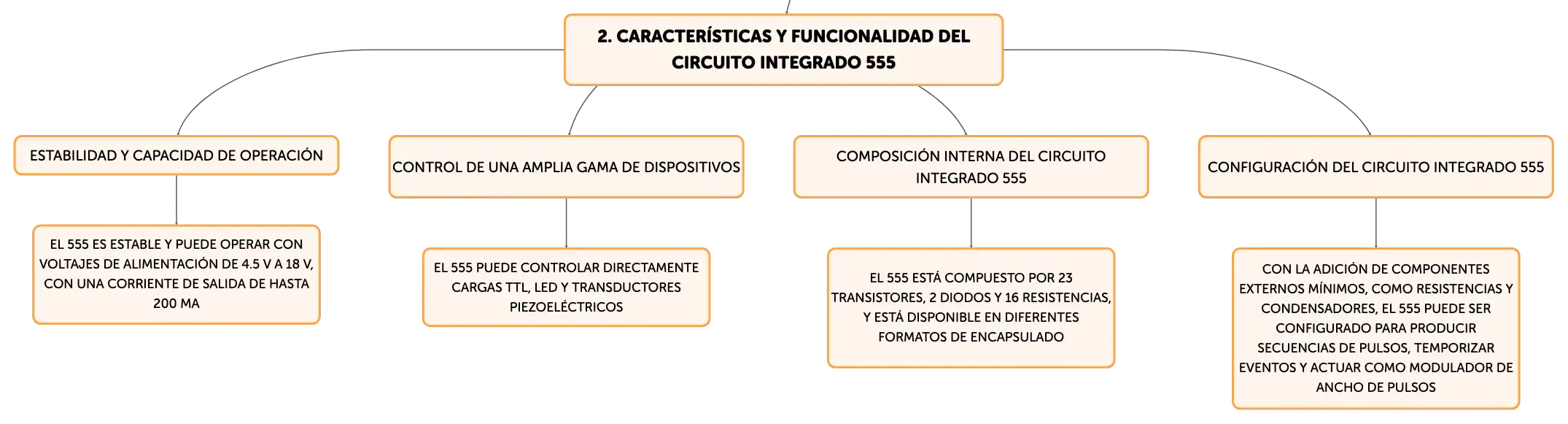

El circuito integrado 555 se caracteriza por su estabilidad y capacidad de operar con voltajes de alimentación que van desde 4.5 V hasta 18 V, pudiendo entregar corrientes de salida de hasta 200 mA. Esto le permite controlar directamente una amplia gama de dispositivos, incluyendo cargas TTL, diodos emisores de luz (LED) y transductores piezoeléctricos. Compuesto internamente por 23 transistores, 2 diodos y 16 resistencias, el 555 se ofrece en varios formatos de encapsulado, siendo el DIP de 8 pines el más común, así como versiones para montaje superficial (SMD). Con la adición de componentes externos mínimos, como resistencias y condensadores, el 555 puede configurarse para producir secuencias de pulsos o para la temporización de eventos en modos astable y monoestable, y también puede ser utilizado como modulador de ancho de pulsos (PWM).

Modos de Operación del 555: Astable y Monoestable

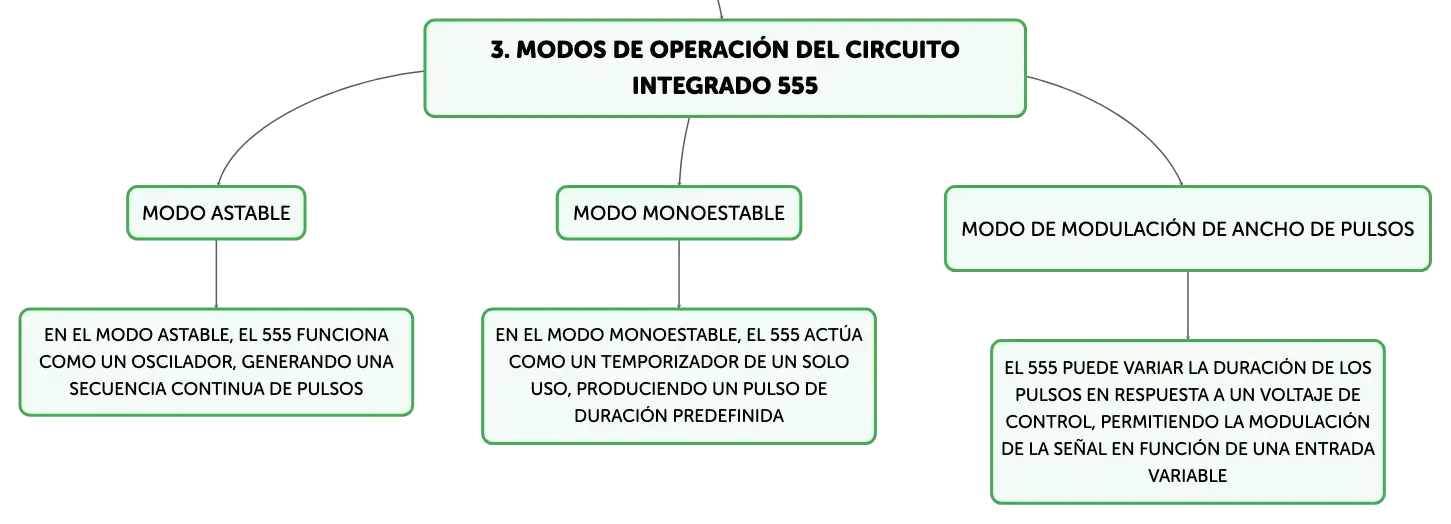

El 555 puede funcionar en dos modos principales: astable, para la generación de una secuencia continua de pulsos, y monoestable, para la producción de un solo pulso de duración predefinida. La frecuencia y el ciclo de trabajo de los pulsos se pueden ajustar mediante la selección adecuada de resistencias y condensadores externos. En el modo astable, el 555 sirve como un oscilador, mientras que en el modo monoestable actúa como un temporizador de un solo uso. Un tercer modo, el de modulación de ancho de pulsos, permite variar la duración de los pulsos en respuesta a un voltaje de control aplicado al pin 5, facilitando la modulación de la señal en función de una entrada variable.

Estructura Interna y Principios de Funcionamiento del 555

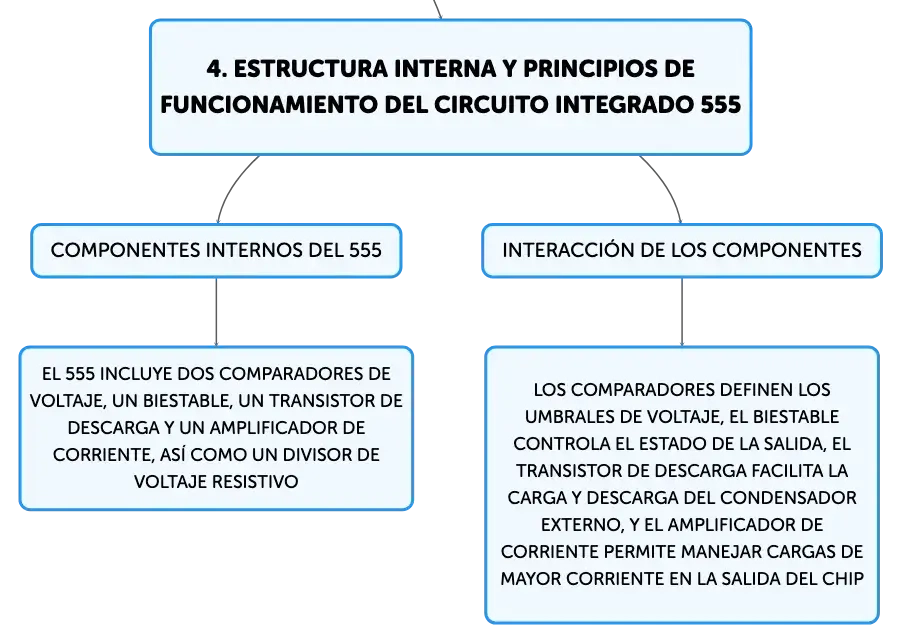

El diseño interno del 555 incluye dos comparadores de voltaje, un biestable (flip-flop), un transistor de descarga y un amplificador de corriente, así como un divisor de voltaje resistivo formado por tres resistencias iguales de 5 KΩ. Los comparadores definen los umbrales de voltaje para los diferentes modos de operación, el biestable controla el estado de la salida basándose en las señales de entrada, el transistor de descarga actúa como un interruptor controlado que facilita la carga y descarga del condensador externo, y el amplificador de corriente proporciona la capacidad de manejar cargas de mayor corriente en la salida del chip.

Aplicaciones Prácticas y Configuración del 555

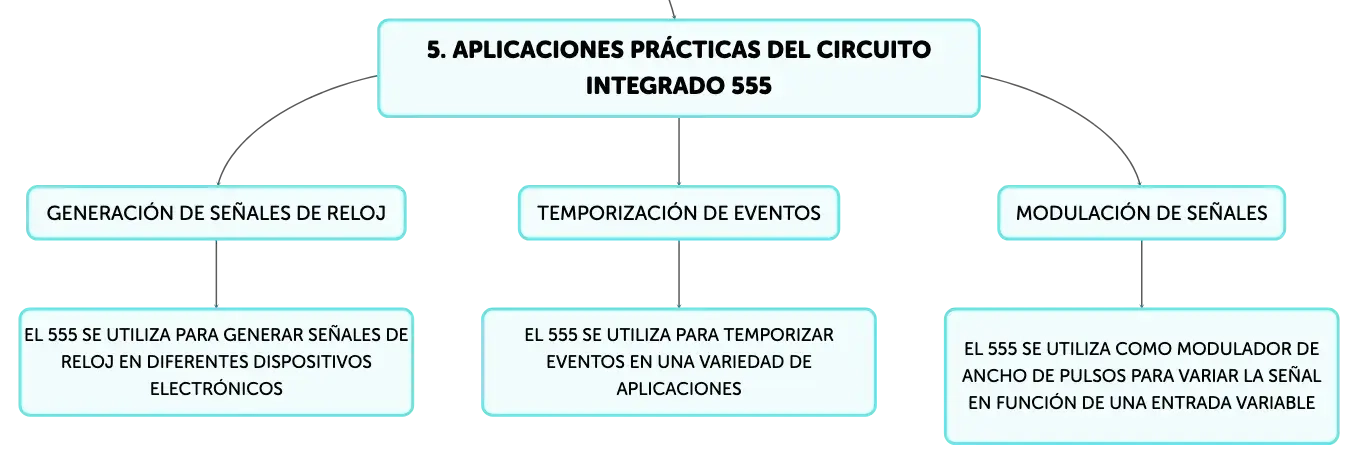

El 555 se emplea en una multitud de aplicaciones prácticas, como la generación de señales de reloj, la temporización de eventos y la modulación de señales. Para configurar el 555 en modo astable, se conectan las entradas de umbral y disparo y se añade un circuito RC para establecer los niveles de voltaje de los comparadores. Este diseño permite que el condensador se cargue y descargue cíclicamente, generando una salida oscilante. Una comprensión profunda de cada componente del 555 y su interacción permite a los ingenieros y aficionados a la electrónica explotar su versatilidad y confiabilidad en una amplia gama de aplicaciones electrónicas.
