Controladores en sistemas de control

La ingeniería de control se basa en principios como la función de transferencia y la retroalimentación para diseñar sistemas estables y eficientes. Los controladores, especialmente el PID, son esenciales para ajustar la respuesta del sistema y mantener un rendimiento óptimo. La estabilidad y la dinámica del sistema son evaluadas para garantizar la fiabilidad ante perturbaciones.

1/4

Principios de la Función de Transferencia en Ingeniería de Control

La función de transferencia es un concepto clave en la ingeniería de control que describe matemáticamente cómo la salida de un sistema lineal invariante en el tiempo responde a una entrada dada. Se define como el cociente de la transformada de Laplace de la salida sobre la transformada de Laplace de la entrada, bajo la suposición de condiciones iniciales nulas. Esta función simplifica el análisis de sistemas al permitir el estudio de su comportamiento en el dominio de la frecuencia, facilitando así el diseño y la predicción de la respuesta del sistema ante diferentes señales de entrada.

Mano con guante de seguridad ajustando un gran mando en panel de control industrial, con tuberías y válvulas al fondo en ambiente de trabajo.

Clasificación y Retroalimentación en Sistemas de Control

Los sistemas de control se pueden clasificar en sistemas de lazo abierto y sistemas de lazo cerrado. Los sistemas de lazo abierto operan sin retroalimentación, lo que significa que la salida no se compara ni se ajusta en función de la entrada, lo que puede resultar en una precisión limitada y una respuesta inadecuada a las perturbaciones. En contraste, los sistemas de lazo cerrado utilizan retroalimentación, donde la salida se compara con la entrada para ajustar el control y minimizar el error. La retroalimentación negativa es la más común, ya que tiende a estabilizar el sistema, mientras que la retroalimentación positiva puede llevar a un aumento en la ganancia y potencialmente a la inestabilidad si no se diseña cuidadosamente.

Retroalimentación Bipolar en Sistemas de Control Avanzados

La retroalimentación bipolar en sistemas de control es un enfoque que permite ajustes tanto positivos como negativos en la señal de entrada, basándose en la información de la salida. Este tipo de retroalimentación es capaz de adaptarse a condiciones cambiantes y puede ser encontrado en sistemas biológicos, así como en aplicaciones tecnológicas avanzadas. Su diseño debe ser cuidadoso para asegurar que la respuesta del sistema sea adecuada tanto en la amplificación como en la atenuación de la señal de control.

Análisis de la Dinámica de Sistemas de Control

El análisis del comportamiento dinámico de un sistema de control es esencial para entender cómo responde a diferentes tipos de señales y perturbaciones a lo largo del tiempo. Esto implica el estudio de modelos matemáticos que describen la relación entre las señales de entrada y salida y cómo los componentes del sistema afectan esta relación. La selección adecuada de componentes y la optimización del diseño del sistema son fundamentales para lograr una respuesta dinámica deseada, lo que se traduce en un rendimiento eficiente y confiable del sistema de control.

Conceptos de Estabilidad en Sistemas de Control

La estabilidad es un criterio esencial para el diseño y análisis de sistemas de control, ya que determina la capacidad del sistema para mantener un comportamiento consistente y predecible ante perturbaciones externas o internas. Un sistema es considerado estable si, después de una perturbación, la salida regresa a un estado de equilibrio o sigue una trayectoria predecible sin divergir. La estabilidad puede ser evaluada de diferentes maneras, incluyendo la estabilidad absoluta, asintótica, relativa y Bibo (acotada en entrada, acotada en salida), dependiendo del enfoque y las características específicas del sistema bajo estudio.

La Importancia de los Controladores en Sistemas de Control

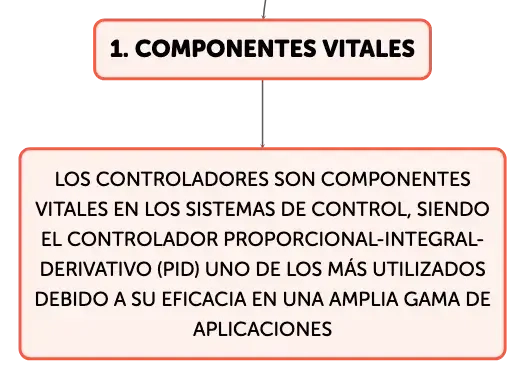

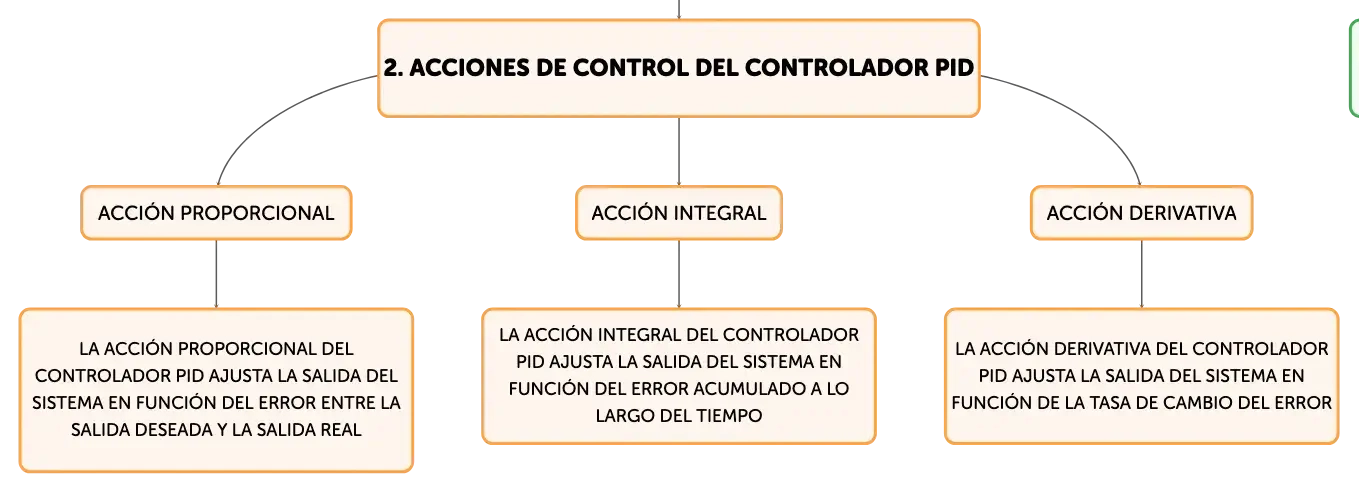

Los controladores son componentes vitales en los sistemas de control, siendo el controlador proporcional-integral-derivativo (PID) uno de los más utilizados debido a su eficacia en una amplia gama de aplicaciones. El controlador PID ajusta la salida del sistema mediante la combinación de tres acciones de control: proporcional, integral y derivativa. Aunque la acción derivativa puede mejorar la respuesta del sistema, también puede introducir inestabilidad, especialmente en presencia de ruido o perturbaciones rápidas. Para contrarrestar esto, se pueden utilizar filtros o modificar la acción derivativa para evitar oscilaciones indeseadas. La correcta selección, configuración y sintonización de los controladores son cruciales para el rendimiento óptimo del sistema de control.
