Radiografía Craneofacial y Proyecciones Radiográficas Básicas

La radiografía craneofacial es fundamental en la evaluación de traumatismos craneoencefálicos y lesiones faciales. Incluye técnicas como las proyecciones lateral, posteroanterior, Towne y submentovértex, así como estudios específicos de los senos paranasales y huesos nasales. La correcta aplicación de puntos craneométricos y líneas de referencia es crucial para obtener imágenes diagnósticas de alta calidad sin superposiciones.

1/5

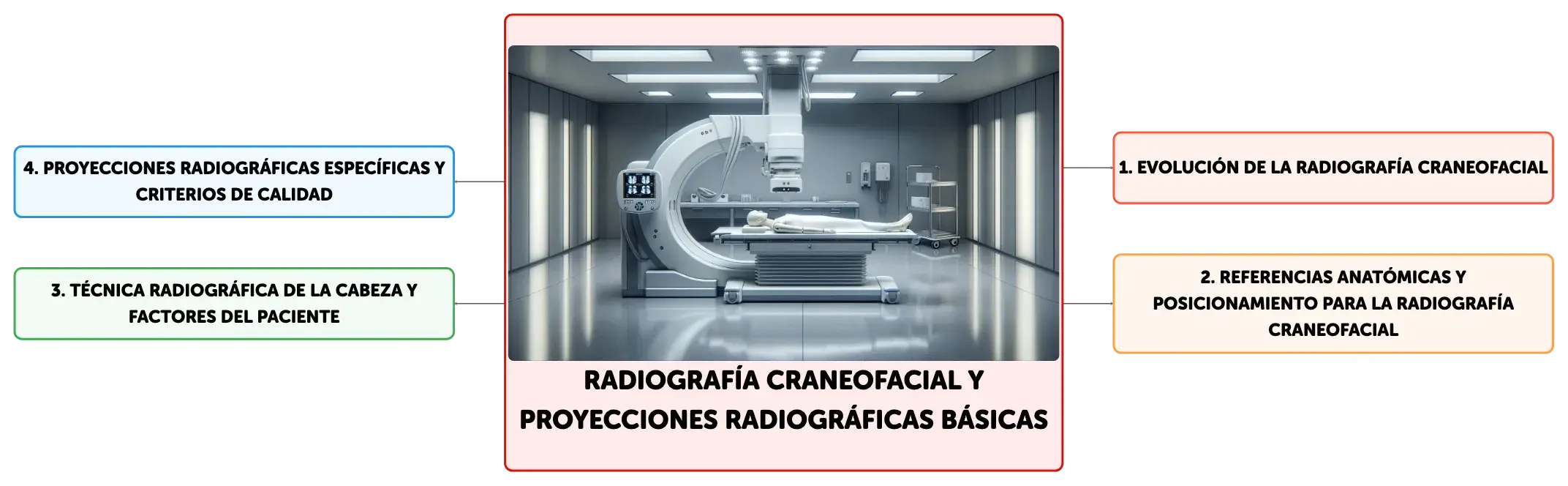

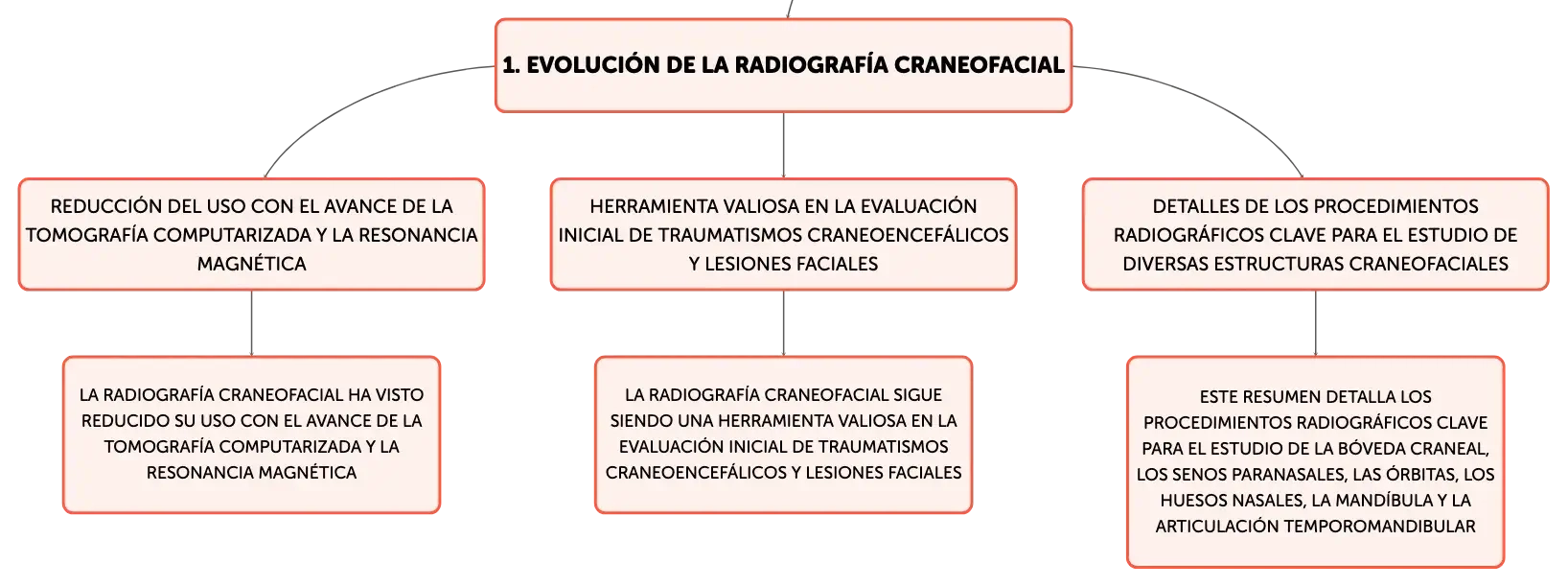

Evolución de la Radiografía Craneofacial y Proyecciones Radiográficas Básicas

La radiografía craneofacial, aunque ha visto reducido su uso con el avance de la tomografía computarizada (TC) y la resonancia magnética (RM), sigue siendo una herramienta valiosa en la evaluación inicial de traumatismos craneoencefálicos y lesiones faciales. Este resumen detalla los procedimientos radiográficos clave para el estudio de la bóveda craneal, los senos paranasales, las órbitas, los huesos nasales, la mandíbula y la articulación temporomandibular. Se enfatiza la relevancia de las líneas de referencia y las marcas anatómicas en la topografía craneal, indispensables para el correcto posicionamiento durante la radiografía, lo que permite obtener imágenes diagnósticas precisas y sin superposiciones indeseadas.

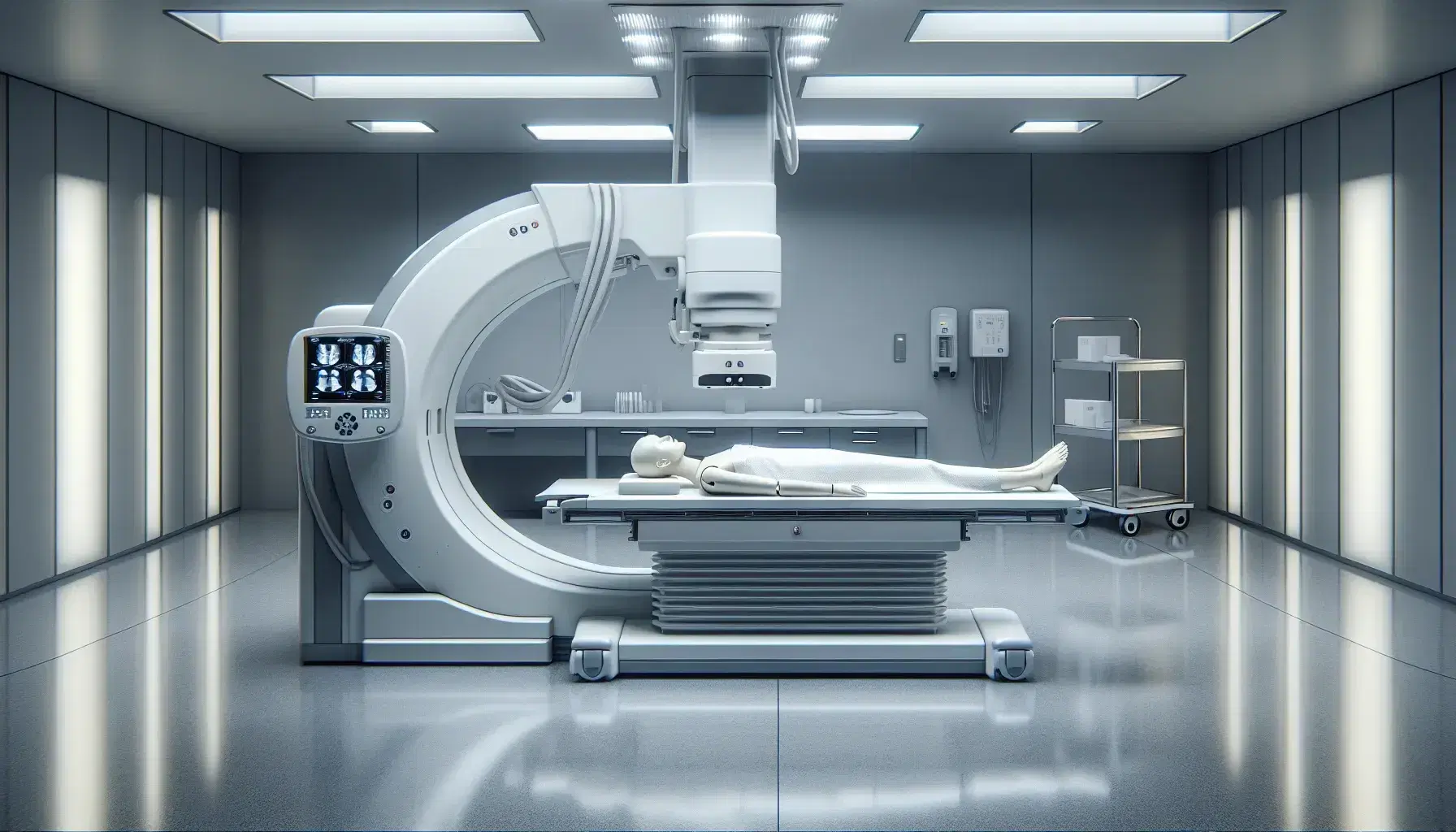

Sala de radiología con máquina de rayos X y maniquí simulando paciente en cama hospitalaria, panel de control y carrito con herramientas médicas.

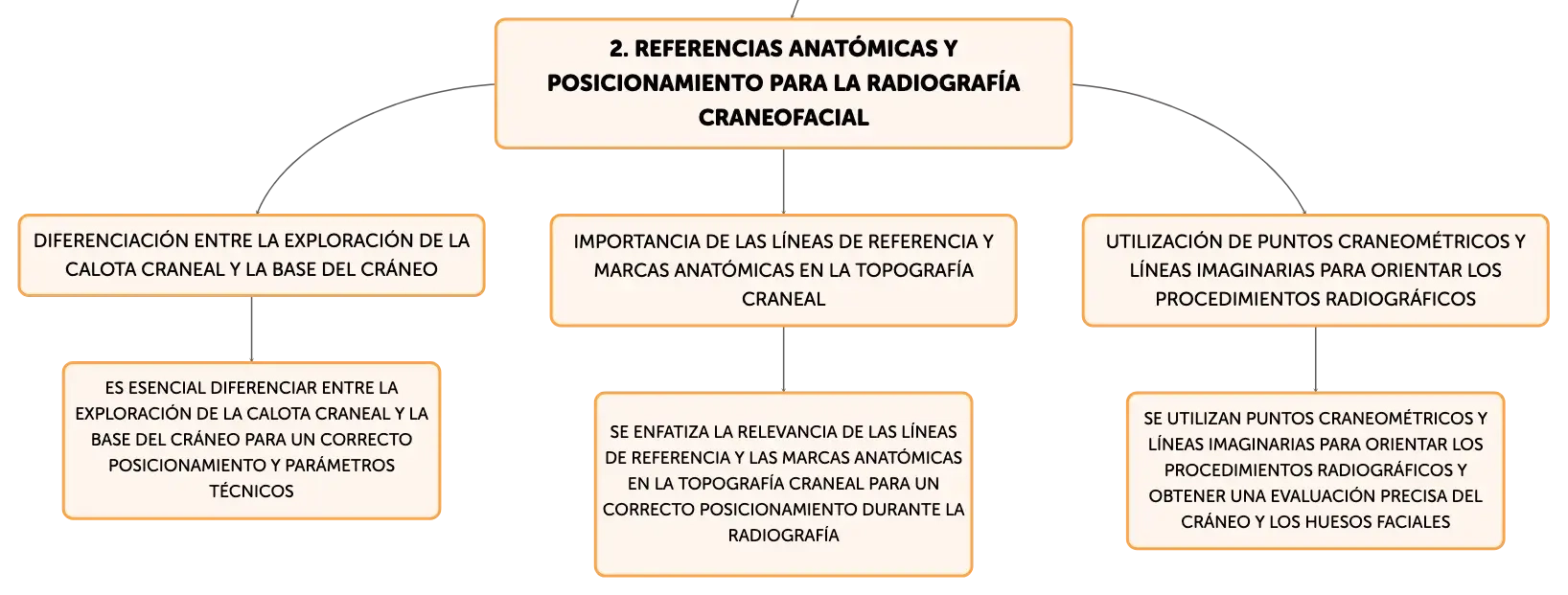

Referencias Anatómicas y Posicionamiento para la Radiografía Craneofacial

El estudio radiográfico del cráneo y los huesos faciales se realiza comúnmente con el paciente en bipedestación o sedestación, facilitando la movilidad cervical para las posiciones requeridas. Es esencial diferenciar entre la exploración de la calota craneal y la base del cráneo, ya que cada una demanda un posicionamiento y parámetros técnicos distintos. El esqueleto de la cabeza, que protege el encéfalo y los órganos sensoriales y soporta la musculatura masticatoria, se examina utilizando puntos craneométricos y líneas imaginarias que orientan los procedimientos radiográficos para una evaluación precisa.

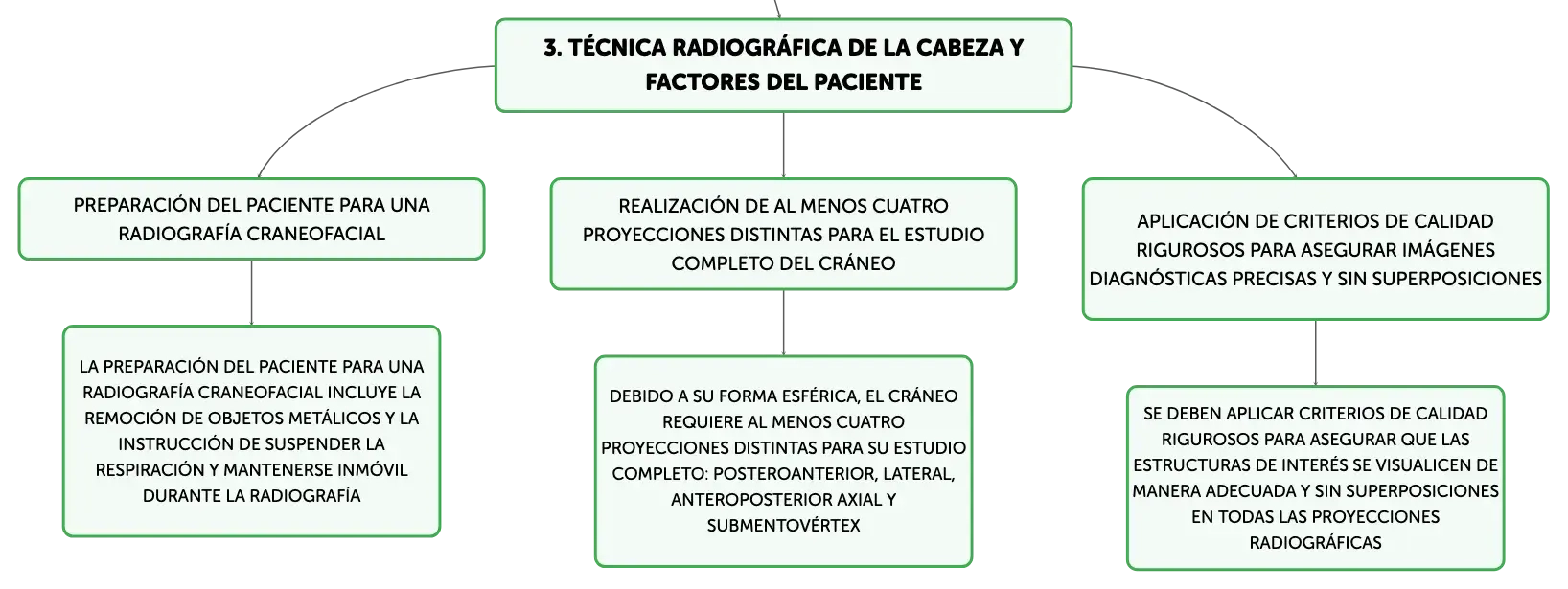

Técnica Radiográfica de la Cabeza y Factores del Paciente

La preparación del paciente para una radiografía craneofacial incluye la remoción de objetos metálicos para evitar artefactos en las imágenes. Durante la radiografía, se instruye al paciente a suspender la respiración y mantenerse inmóvil para garantizar la nitidez de la imagen. El cráneo, debido a su forma esférica, requiere al menos cuatro proyecciones distintas para su estudio completo: posteroanterior o anteroposterior, lateral, anteroposterior axial o Towne, y submentovértex o Hirtz. Cada proyección aporta información valiosa sobre diferentes áreas del cráneo y es fundamental para un diagnóstico exhaustivo.

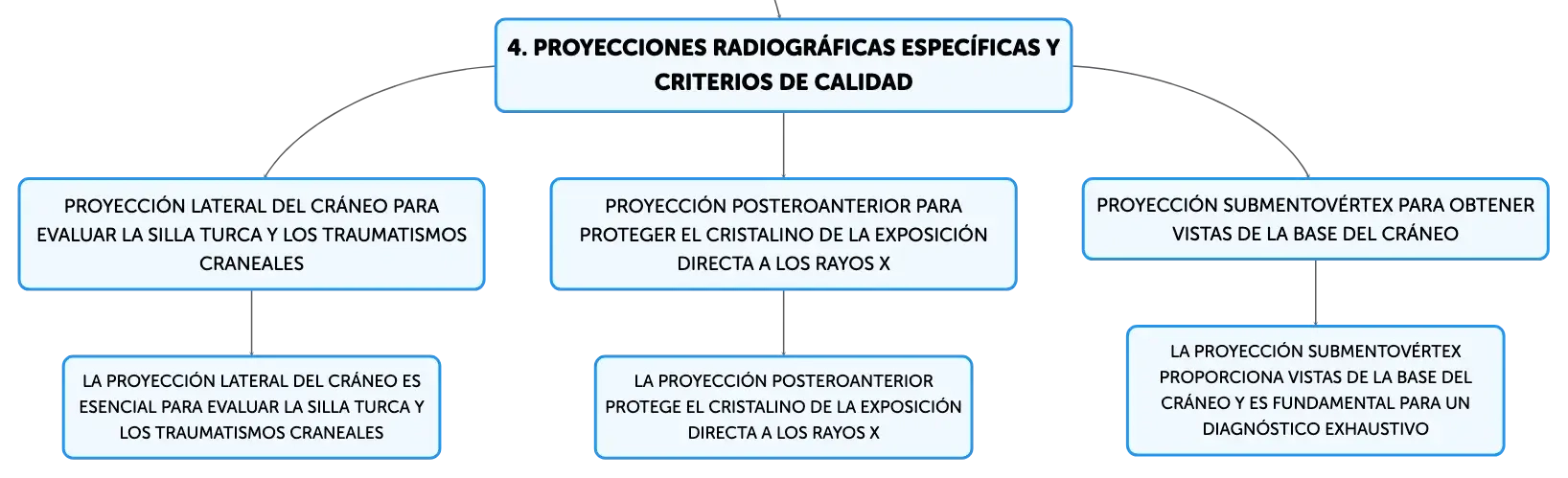

Proyecciones Radiográficas Específicas y Criterios de Calidad

La proyección lateral del cráneo es esencial para evaluar la silla turca y los traumatismos craneales. La proyección posteroanterior protege el cristalino de la exposición directa a los rayos X. El método de Towne examina la parte posterior del cráneo, y la proyección submentovértex, aunque menos utilizada debido a la TC, proporciona vistas de la base del cráneo. Para todas las proyecciones, se deben aplicar criterios de calidad rigurosos para asegurar que las estructuras de interés se visualicen de manera adecuada y sin superposiciones.

Radiografía de los Senos Paranasales y Huesos Nasales

Las radiografías de los senos paranasales se realizan preferentemente con el paciente en bipedestación o sedestación para detectar niveles hidroaéreos. Las técnicas de Caldwell y Waters son específicas para visualizar los senos paranasales y minimizar la superposición de estructuras óseas. Para la sospecha de fracturas de los huesos nasales, se realiza una radiografía lateral de la región nasal, utilizando puntos de referencia y angulaciones precisas para obtener una imagen detallada de la estructura nasal.

Técnicas Radiográficas para la Evaluación de Estructuras Craneofaciales Específicas

El método Waters modificado es útil para el estudio de las órbitas, especialmente para evidenciar fracturas del suelo orbitario. La radiografía tangencial del arco cigomático se utiliza en casos de traumatismos con sospecha de fractura en esta área. Se describen también técnicas para la exploración de las ramas mandibulares y la mandíbula desenfilada, que requieren posiciones y angulaciones específicas del rayo central para evitar la superposición de estructuras y obtener imágenes diagnósticas de alta calidad.
