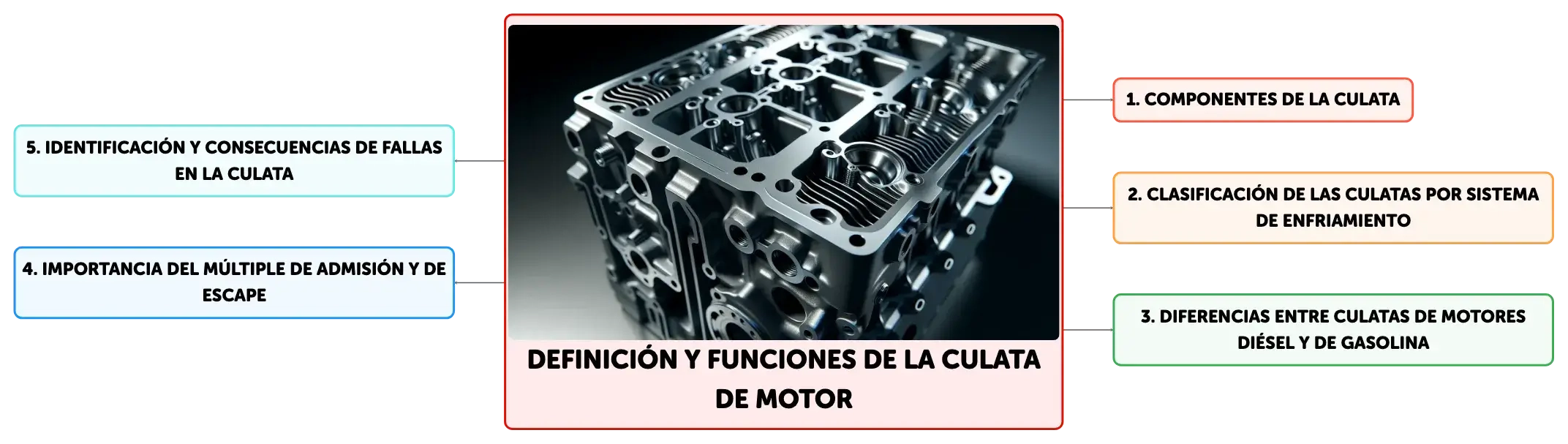

Mapa conceptual

Algorino

Edición disponible

La culata de motor es esencial para sellar los cilindros y mantener la compresión. Alberga componentes como el árbol de levas y válvulas, y es clave en la eficiencia del motor. Las culatas varían entre motores diésel y gasolina, adaptándose a sus procesos de combustión. Los múltiples de admisión y escape son vitales para el flujo de gases, y las fallas en la culata pueden tener consecuencias graves para el rendimiento del motor.

Resumen

Esquema

Definición y Funciones de la Culata de Motor

La culata, también denominada cabeza del motor o tapa de cilindros, es un componente crítico en los motores de combustión interna. Se fabrica comúnmente de hierro fundido o aluminio y su propósito principal es sellar la parte superior de los cilindros para mantener la compresión y contener la explosión de la mezcla aire-combustible. Además, la culata forma parte integral de las cámaras de combustión y está diseñada para soportar condiciones extremas de presión y temperatura. Aunque a menudo se le considera una simple "tapa", la culata es una de las partes más complejas del motor, que requiere un diseño ingenieril meticuloso para asegurar su correcto funcionamiento y durabilidad.

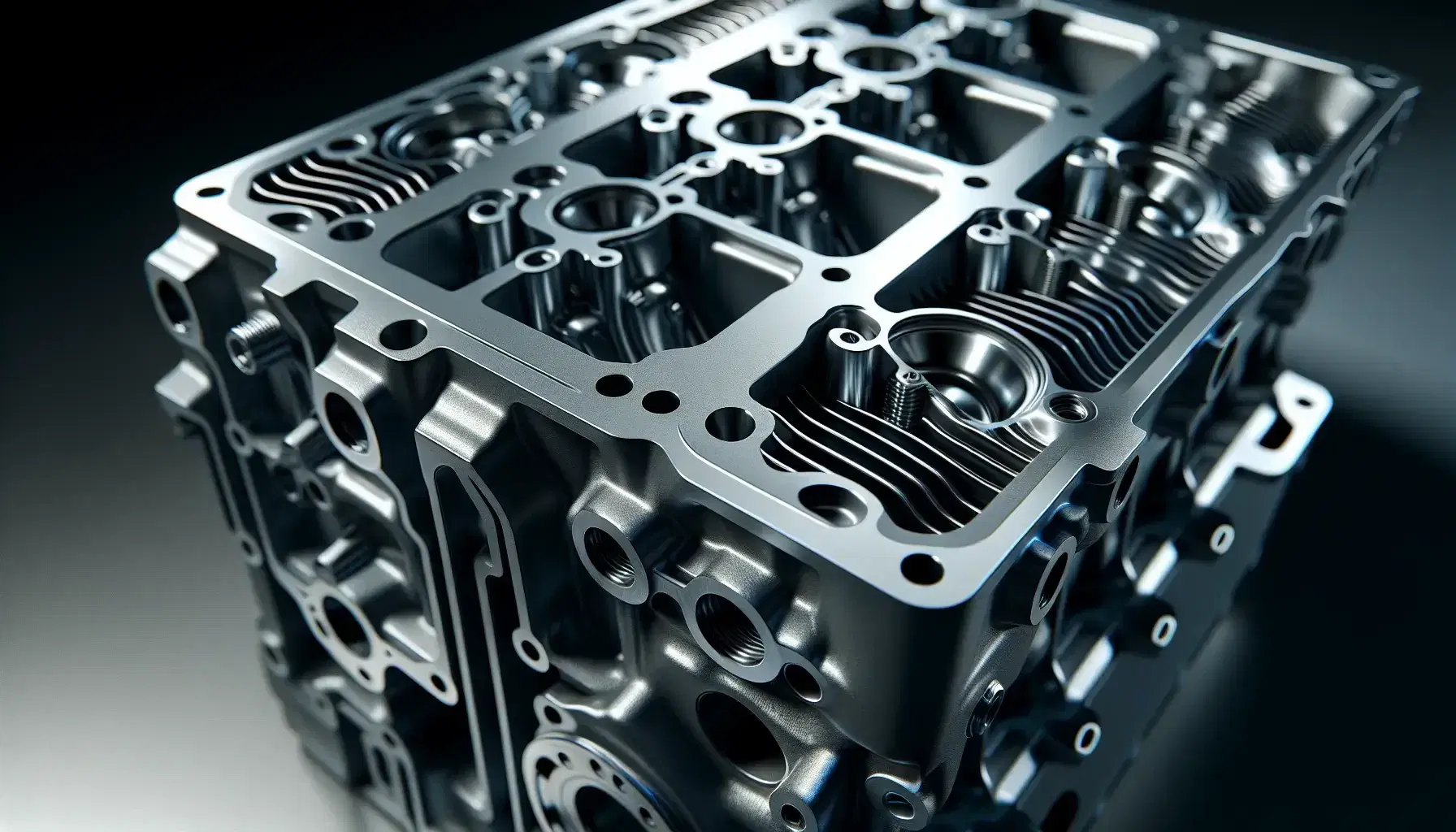

Primer plano de culata de motor de coche metálica gris con canales y cavidades para válvulas, resaltada por iluminación que enfatiza su estructura y disipación de calor.

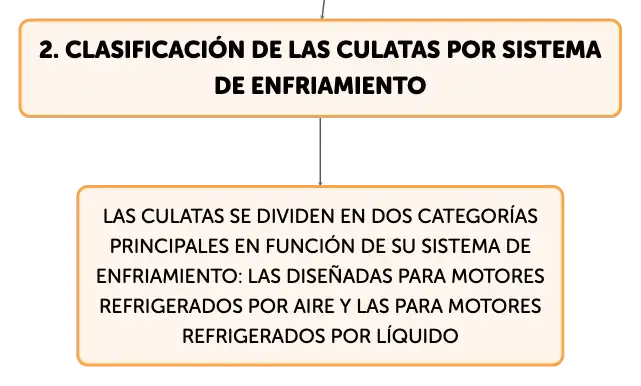

Clasificación de las Culatas por Sistema de Enfriamiento

Las culatas se dividen en dos categorías principales en función de su sistema de enfriamiento: las diseñadas para motores refrigerados por aire y las para motores refrigerados por líquido. Las culatas de motores refrigerados por aire suelen ser de materiales ligeros con aleaciones que proporcionan una disipación de calor eficiente y requieren un mecanizado de precisión en áreas críticas como los asientos de válvula y los orificios de las bujías. Por otro lado, las culatas de motores refrigerados por líquido son más complejas debido a los conductos de refrigerante integrados, lo que demanda un mecanizado más detallado para alojar componentes como las guías de válvula y los ejes de levas.

Diferencias entre Culatas de Motores Diésel y de Gasolina

Las culatas varían significativamente entre los motores diésel y de gasolina debido a las diferencias en sus procesos de combustión. En los motores de gasolina, la culata incluye la cámara de combustión y generalmente presenta una forma que favorece la mezcla y la ignición del combustible. En contraste, en los motores diésel, la culata es más robusta y la cámara de combustión se integra en el pistón, dentro del bloque del motor. Estas diferencias estructurales son esenciales para el rendimiento y la eficiencia de cada tipo de motor.

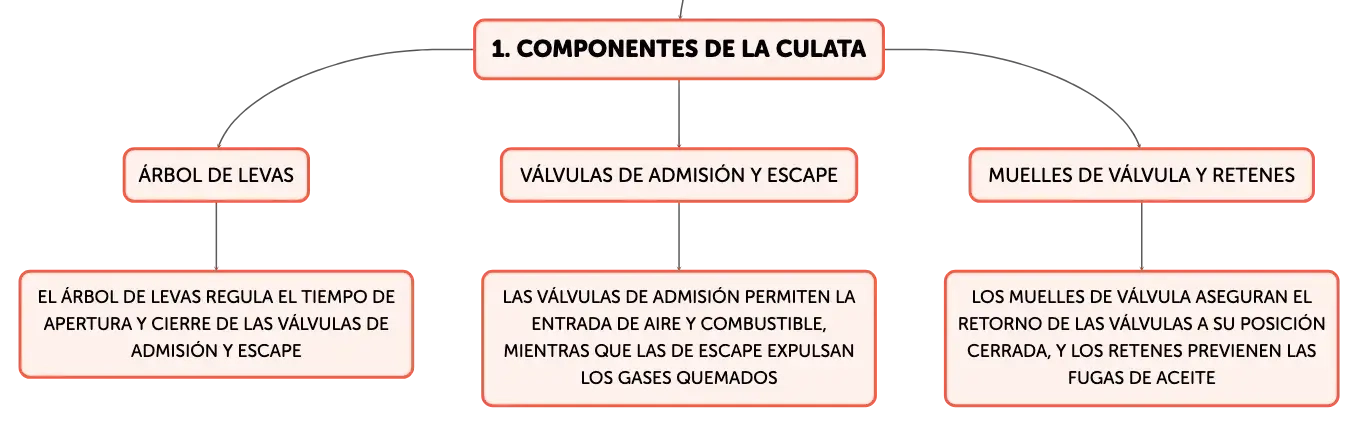

Componentes Integrados en la Culata

La culata alberga varios componentes vitales para el motor. El árbol de levas, ubicado en la culata o en el bloque del motor, regula el tiempo de apertura y cierre de las válvulas de admisión y escape. Las válvulas de admisión permiten la entrada de aire y combustible, mientras que las de escape expulsan los gases quemados. Los muelles de válvula aseguran el retorno de las válvulas a su posición cerrada, y los retenes previenen las fugas de aceite. La junta de culata es crucial para sellar la unión entre la culata y el bloque motor, resistiendo altas temperaturas y presiones para prevenir fugas.

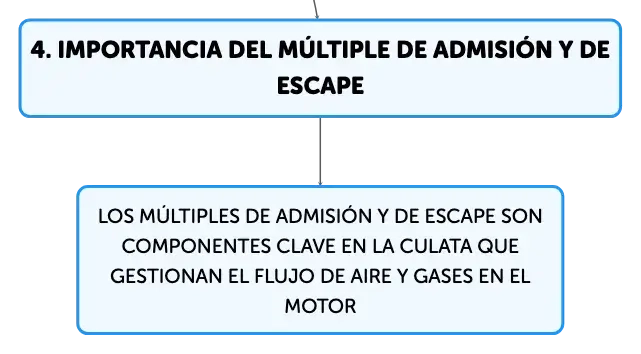

Importancia del Múltiple de Admisión y de Escape

Los múltiples de admisión y de escape son componentes clave en la culata que gestionan el flujo de aire y gases en el motor. El múltiple de admisión distribuye el aire (y en algunos casos el combustible) a los cilindros de manera uniforme, lo que es fundamental para una combustión eficiente. El colector de escape recoge los gases de la combustión de cada cilindro y los conduce hacia el sistema de escape. Estos sistemas están diseñados para optimizar la eficiencia del motor y reducir las emisiones de gases nocivos al medio ambiente.

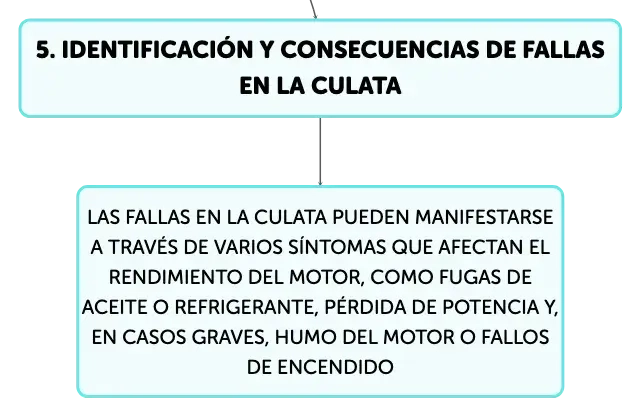

Identificación y Consecuencias de Fallas en la Culata

Las fallas en la culata pueden manifestarse a través de varios síntomas que afectan el rendimiento del motor, como fugas de aceite o refrigerante, pérdida de potencia y, en casos graves, humo del motor o fallos de encendido. Estos problemas pueden ser indicativos de grietas en la culata o problemas con la junta, lo que compromete la compresión y la eficiencia del motor. Es imperativo detectar y reparar estas fallas a tiempo para mantener el buen estado del motor y evitar reparaciones costosas y daños mayores.
