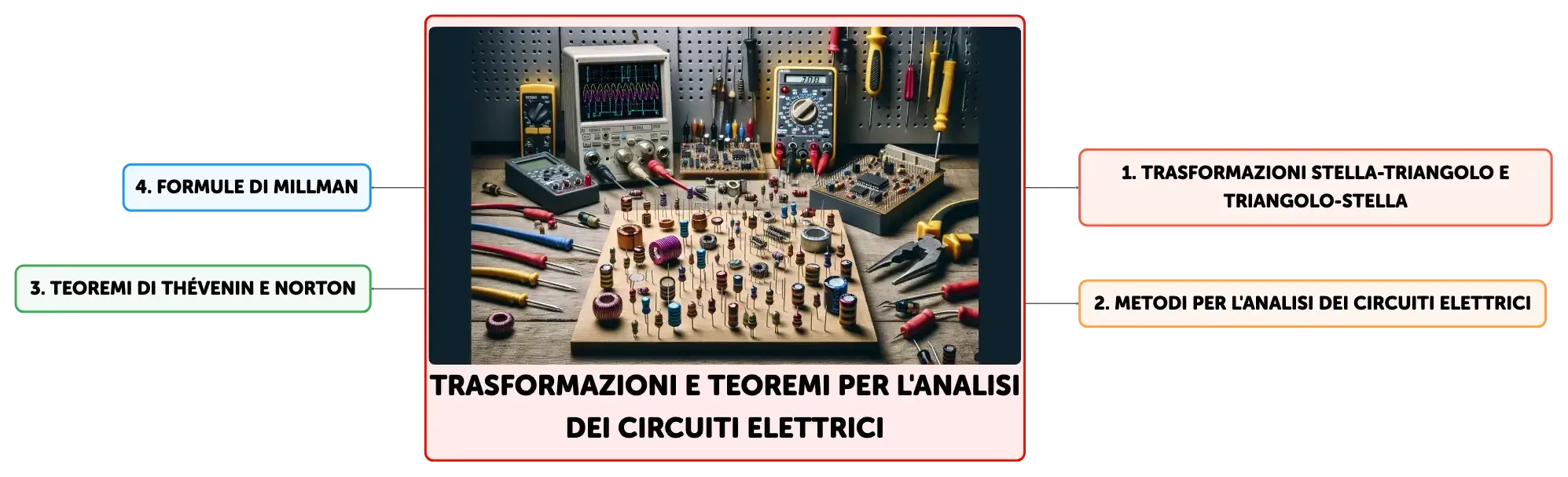

Trasformazioni e teoremi per l'analisi dei circuiti elettrici

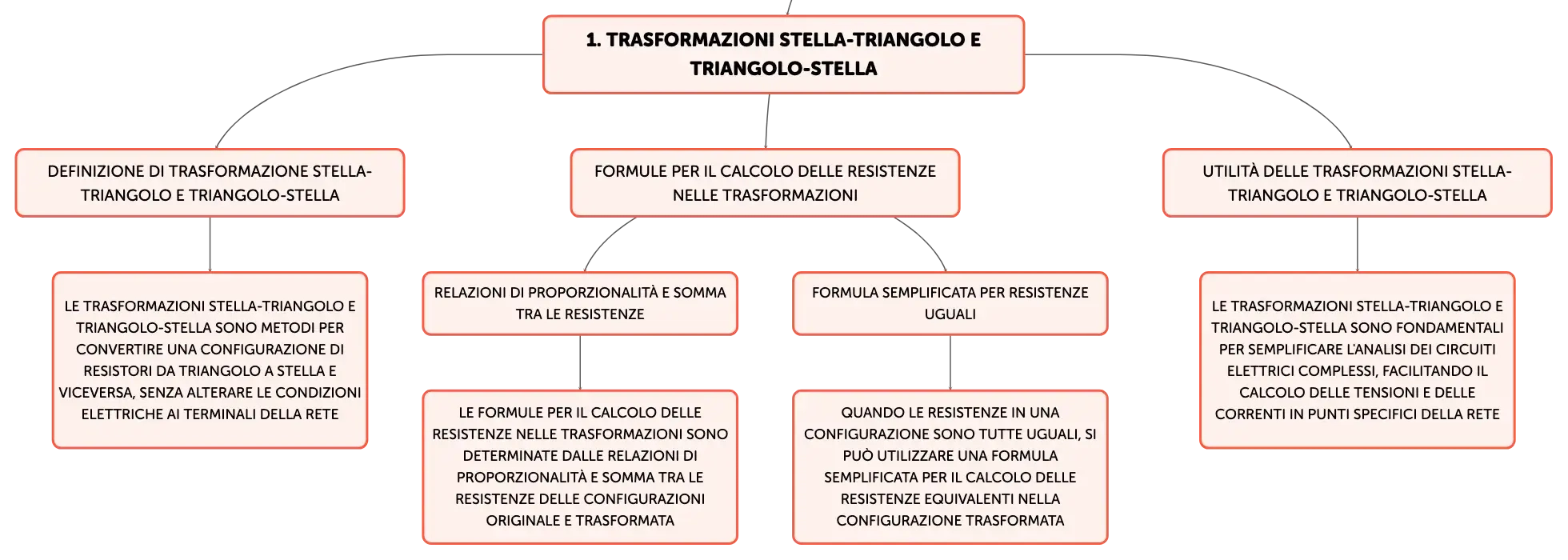

Principi e Applicazioni della Trasformazione Stella-Triangolo

La trasformazione stella-triangolo e la sua inversa, triangolo-stella, rappresentano metodi essenziali nell'analisi dei circuiti elettrici, specialmente quando si affrontano configurazioni di resistori non semplificabili mediante le sole associazioni serie e parallelo. Queste trasformazioni permettono di convertire una configurazione di resistori da triangolo (Δ) a stella (Y), e viceversa, senza alterare le condizioni elettriche ai terminali della rete. Le formule per il calcolo delle resistenze nelle trasformazioni sono determinate dalle relazioni di proporzionalità e somma tra le resistenze delle configurazioni originale e trasformata. Quando le resistenze in una configurazione sono tutte uguali, si può utilizzare una formula semplificata per il calcolo delle resistenze equivalenti nella configurazione trasformata. Queste tecniche sono fondamentali per semplificare l'analisi dei circuiti elettrici complessi, facilitando il calcolo delle tensioni e delle correnti in punti specifici della rete.

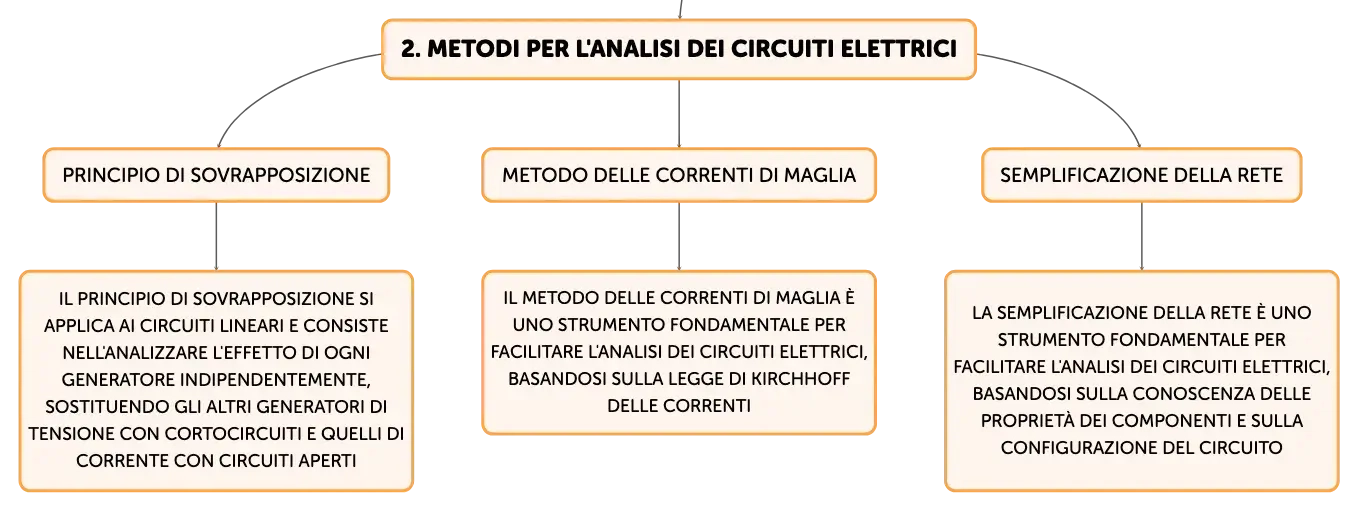

Tecniche di Analisi per Circuiti Lineari

L'analisi dei circuiti elettrici mira a determinare le correnti e le tensioni in ogni parte della rete, basandosi sulla conoscenza delle proprietà dei componenti e sulla configurazione del circuito. Metodi come il principio di sovrapposizione, il metodo delle correnti di maglia e la semplificazione della rete sono strumenti fondamentali per facilitare tale analisi. Il principio di sovrapposizione si applica ai circuiti lineari e consiste nell'analizzare l'effetto di ogni generatore indipendentemente, sostituendo gli altri generatori di tensione con cortocircuiti e quelli di corrente con circuiti aperti. Le tensioni e le correnti totali si ottengono sommando gli effetti di ogni generatore. Tuttavia, questo metodo non è applicabile al calcolo delle potenze, in quanto non tiene conto delle interazioni tra i diversi generatori.

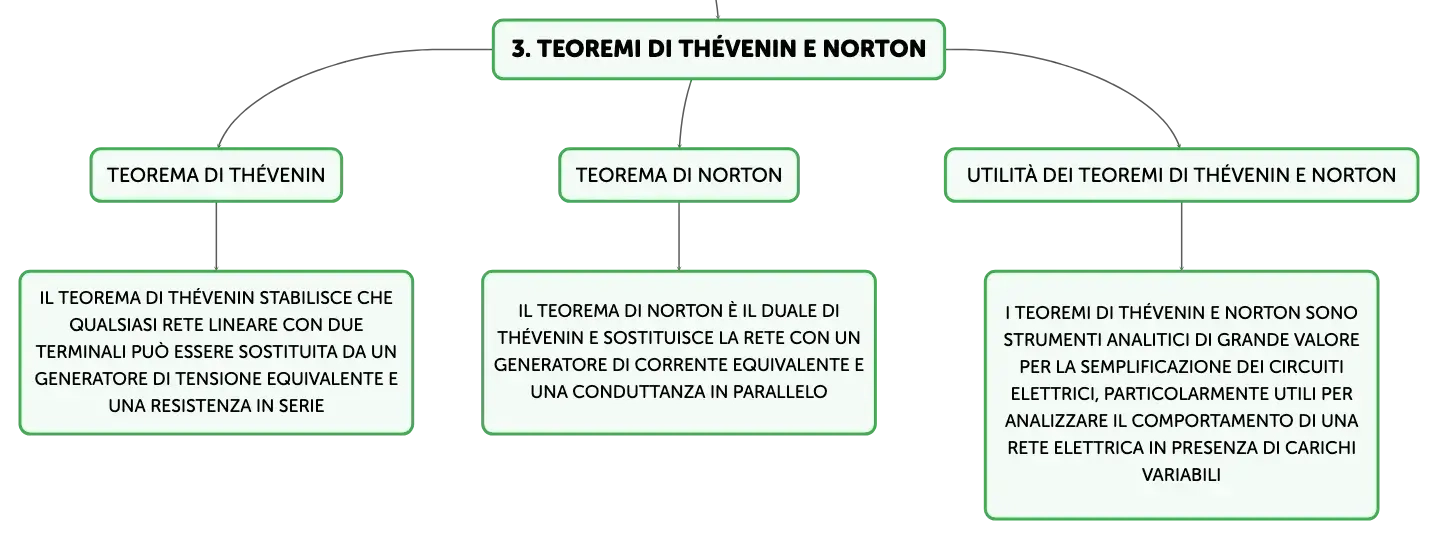

Semplificazione dei Circuiti con i Teoremi di Thévenin e Norton

I teoremi di Thévenin e Norton sono strumenti analitici di grande valore per la semplificazione dei circuiti elettrici. Il teorema di Thévenin stabilisce che qualsiasi rete lineare con due terminali può essere sostituita da un generatore di tensione equivalente e una resistenza in serie. La tensione equivalente è la tensione a vuoto ai terminali della rete, mentre la resistenza equivalente si calcola rendendo passiva la rete, ovvero eliminando i generatori attivi e calcolando la resistenza vista dai due terminali. Il teorema di Norton è il duale di Thévenin e sostituisce la rete con un generatore di corrente equivalente e una conduttanza in parallelo. Questi teoremi sono particolarmente utili per analizzare il comportamento di una rete elettrica in presenza di carichi variabili, riducendo la complessità del circuito originale e facilitando il calcolo delle grandezze elettriche.

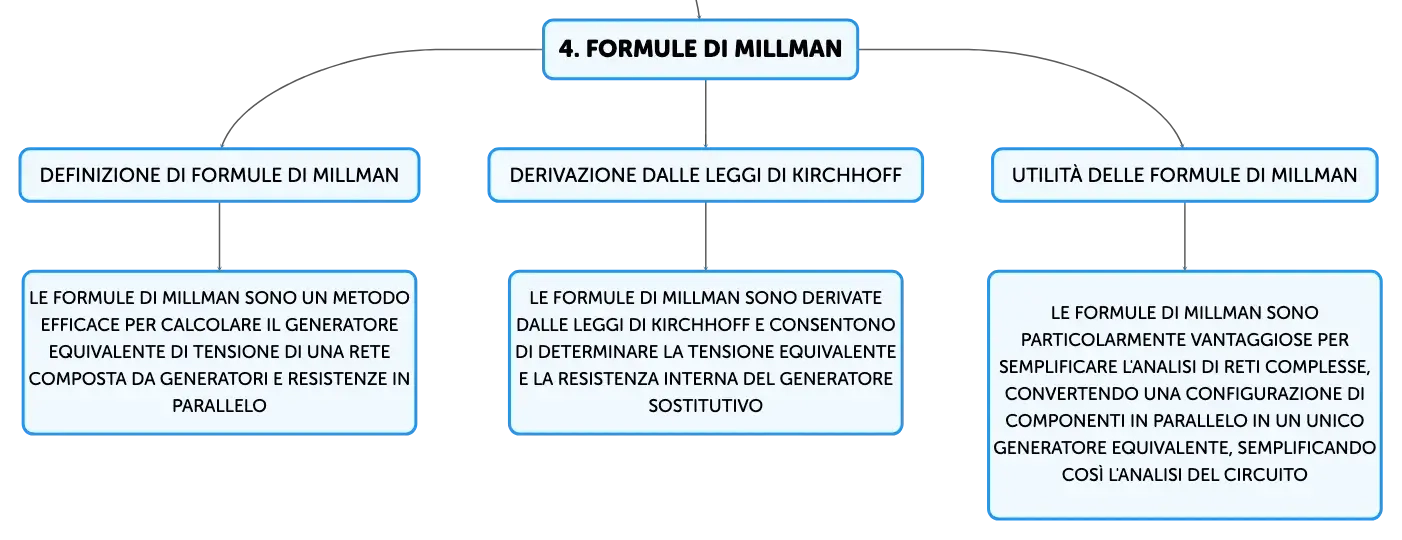

L'Approccio delle Formule di Millman nella Semplificazione dei Circuiti

Le formule di Millman offrono un metodo efficace per calcolare il generatore equivalente di tensione di una rete composta da generatori e resistenze in parallelo. Derivate dalle leggi di Kirchhoff, queste formule consentono di determinare la tensione equivalente e la resistenza interna del generatore sostitutivo. In presenza di generatori ideali di corrente, il valore della corrente impressa contribuisce al numeratore della formula, mentre le resistenze in serie a questi generatori non influenzano il calcolo della conduttanza equivalente. Questo metodo è particolarmente vantaggioso per semplificare l'analisi di reti complesse, convertendo una configurazione di componenti in parallelo in un unico generatore equivalente, semplificando così l'analisi del circuito.
