Classificazione e Funzioni dei Cavi Elettrici

I cavi elettrici sono componenti essenziali nei sistemi di distribuzione dell'energia e nelle reti di comunicazione. Si distinguono principalmente in cavi per il trasporto di energia elettrica e cavi per la trasmissione di segnali. I primi sono progettati per condurre corrente elettrica ad alta potenza, mentre i secondi per inviare e ricevere dati o segnali di controllo. Entrambe le tipologie devono rispettare normative tecniche che ne definiscono le caratteristiche costruttive e di sicurezza, come la resistenza al fuoco e la capacità di limitare la propagazione delle fiamme, assicurando così affidabilità e protezione nell'uso quotidiano.

Cavi elettrici multicolore in rosso, blu, verde, giallo e nero disposti parallelamente su superficie orizzontale in ambiente industriale.

Struttura e Materiali dei Cavi per Energia

I cavi per energia sono costituiti da diversi strati che ne garantiscono funzionalità e sicurezza. Il nucleo è formato da uno o più conduttori, generalmente in rame o alluminio, che possono essere solidi o flessibili a seconda delle esigenze di installazione. L'isolamento elettrico è realizzato con materiali dielettrici che impediscono il contatto elettrico accidentale. Per cavi di maggiore complessità, come quelli di media tensione, si aggiungono strati di schermatura per controllare i campi elettrici e proteggere l'isolante. La guaina esterna protegge il cavo dagli agenti esterni. La scelta dei materiali e la configurazione del cavo dipendono dall'applicazione specifica e dalle condizioni operative previste.

Parametri Prestazionali dei Cavi per Energia

Le prestazioni di un cavo per energia sono determinate da parametri chiave quali la capacità di corrente (portata), la tensione nominale e la resistenza al fuoco. La portata è influenzata dalla sezione del conduttore, dal materiale isolante e dalle condizioni di installazione, e indica la massima corrente che il cavo può trasportare senza danneggiarsi. La tensione nominale, espressa come tensione di esercizio massima ammissibile, è determinata dallo spessore e dal tipo di isolante. La resistenza al fuoco è valutata in base alla capacità del cavo di mantenere l'integrità e la funzionalità in condizioni di incendio, contribuendo alla sicurezza degli impianti e delle persone.

Normative e Classificazioni per la Sicurezza Antincendio dei Cavi

La sicurezza dei cavi elettrici in caso di incendio è disciplinata da normative internazionali e nazionali che stabiliscono i requisiti di reazione e resistenza al fuoco. La reazione al fuoco valuta il comportamento del cavo in presenza di fiamma, includendo aspetti come l'emissione di fumi e gas tossici e la velocità di propagazione dell'incendio. Le norme, come la CEI-UNEL 35016, classificano i cavi in diverse categorie in base alla loro prestazione. La resistenza al fuoco misura la capacità di un cavo di continuare a operare in condizioni di incendio per un tempo determinato, garantendo la funzionalità di circuiti critici per la sicurezza. Le normative, come la CEI EN 50577, definiscono i criteri per la classificazione dei cavi e sono fondamentali per la progettazione di sistemi elettrici sicuri.

Classificazione e Funzioni dei Cavi Elettrici

Concept Map

Summary

Outline

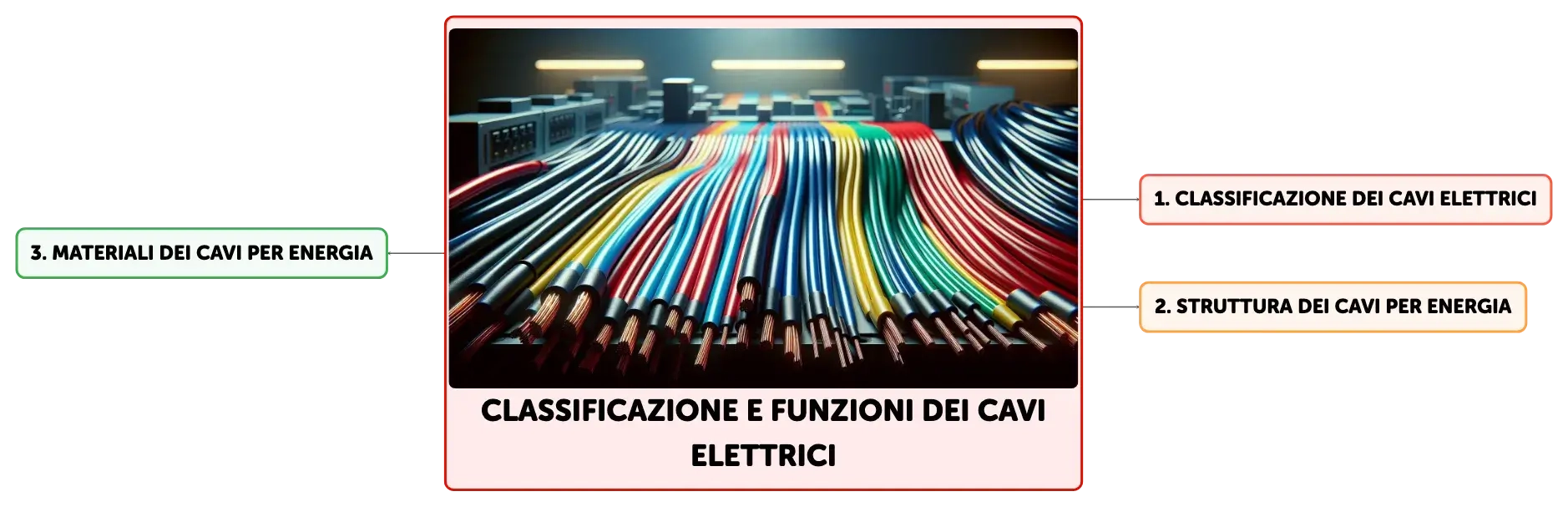

Classificazione e Funzioni dei Cavi Elettrici

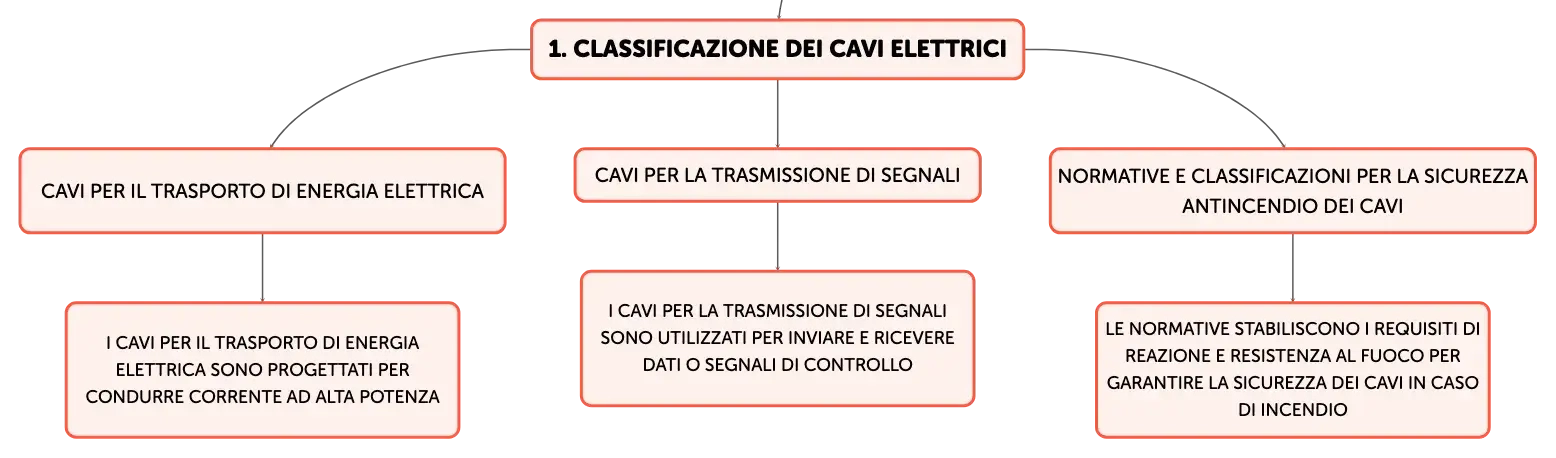

Classificazione dei cavi elettrici

Cavi per il trasporto di energia elettrica

Cavi per la trasmissione di segnali

Normative e classificazioni per la sicurezza antincendio dei cavi

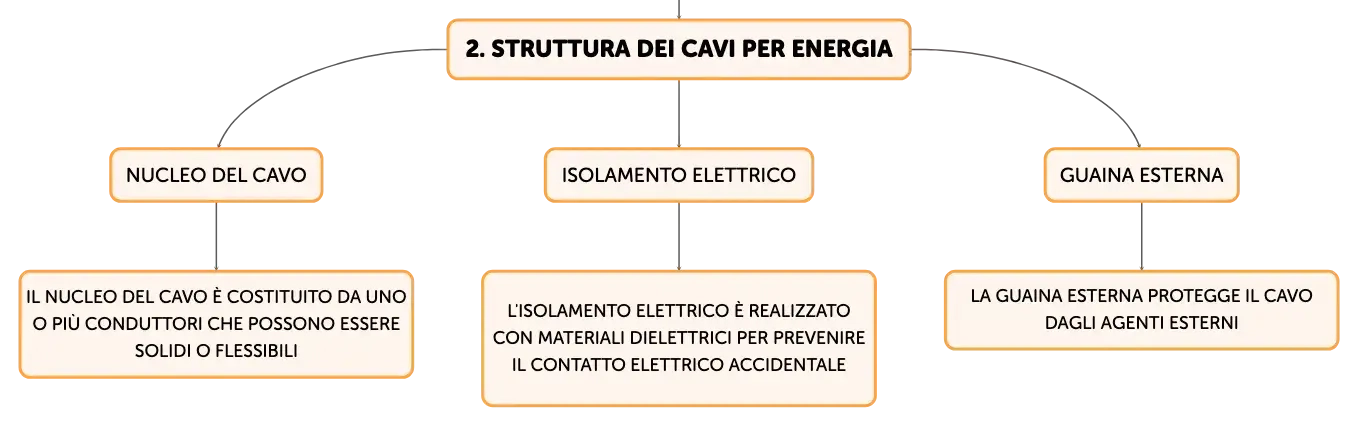

Struttura dei cavi per energia

Nucleo del cavo

Isolamento elettrico

Guaina esterna

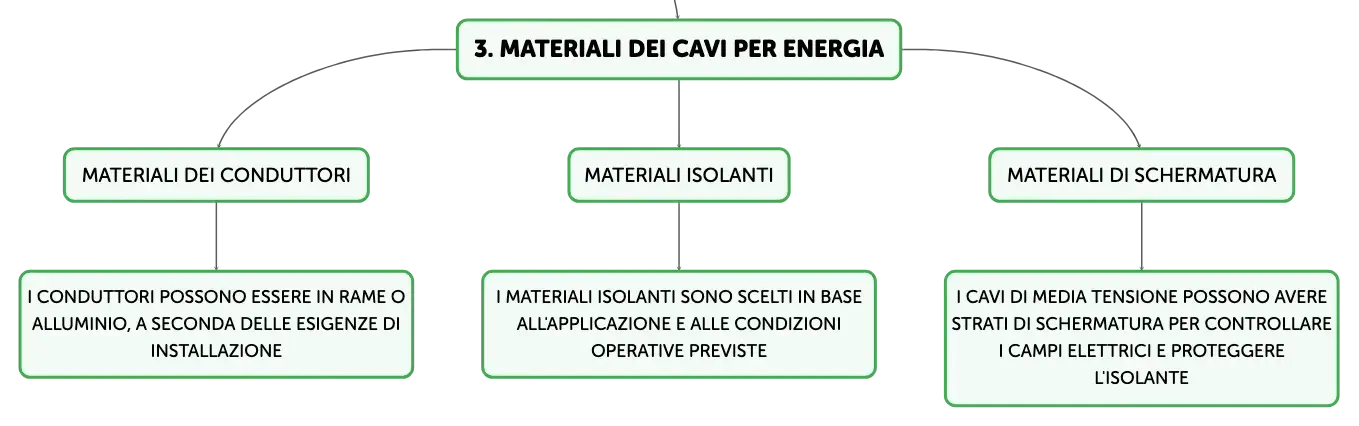

Materiali dei cavi per energia

Materiali dei conduttori

Materiali isolanti

Materiali di schermatura

Learn with Algor Education flashcards

Click on each card to learn more about the topic

Q&A

Here's a list of frequently asked questions on this topic

Quali sono le due principali categorie di cavi elettrici e quali funzioni svolgono?

Di quali componenti è composto un cavo per il trasporto di energia elettrica?

Cosa determina la capacità di corrente di un cavo per energia e come si definisce la tensione nominale?

In che modo vengono classificati i cavi elettrici in base alla loro sicurezza antincendio?
