Il Calibro a Corsoio: Descrizione, Funzionalità e Utilizzi
Mappa concettuale
Il calibro a corsoio è uno strumento di misurazione di precisione essenziale in meccanica e ingegneria. Con becchi per misure esterne e interne e una sonda per profondità, permette letture accurate grazie al nonio. Utilizzato anche in hobbistica, richiede una corretta interpretazione delle scale per risultati affidabili.
Riassunto

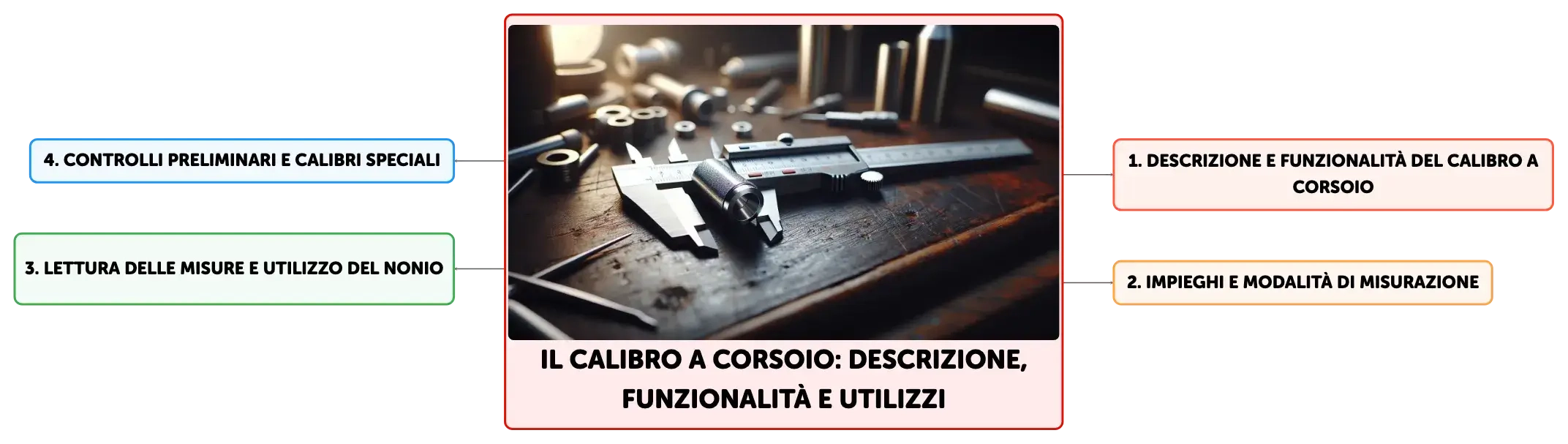

Schema
Descrizione e Funzionalità del Calibro a Corsoio
Il calibro a corsoio, noto anche come calibro vernier, è uno strumento di misurazione di precisione utilizzato per determinare le dimensioni lineari di un oggetto con alta accuratezza. Esso è costituito da una regola graduata, generalmente in millimetri e/o pollici, e da un cursore mobile, il corsoio, che si muove lungo la regola. Il corsoio è dotato di becchi per misurazioni esterne e interne, nonché di una sonda per la misurazione delle profondità. La precisione del calibro è incrementata dalla presenza di una scala ausiliaria, il nonio, che permette di leggere frazioni della più piccola divisione sulla regola principale. La corretta lettura del calibro richiede che le superfici di contatto siano pulite e che il corsoio scivoli senza gioco lungo la regola. La precisione delle misurazioni dipende dalla qualità della fabbricazione dello strumento e dalla capacità dell'utente di interpretare correttamente le scale.Caratteristiche Costruttive e Controlli Preliminari
Il calibro a corsoio è fabbricato in materiali resistenti come l'acciaio inossidabile temprato per garantire durabilità e resistenza alla corrosione. I becchi di misurazione devono essere perfettamente paralleli e planari per assicurare misurazioni affidabili. Alcuni calibri presentano sul retro incisioni con tabelle di conversione e riferimenti utili. I calibri possono avere campi di misura che variano notevolmente, con risoluzioni che possono arrivare fino a 0,01 mm nei modelli più sofisticati, come quelli digitali. Prima di utilizzare il calibro, è essenziale verificare che il meccanismo di bloccaggio sia funzionante e che i becchi siano privi di danni o usura, controllando anche la loro parallelità con l'ausilio di una luce diretta.Impieghi e Modalità di Misurazione
Il calibro a corsoio è impiegato in una vasta gamma di applicazioni, dalla meccanica di precisione all'ingegneria, fino all'hobbistica. Per misurare dimensioni esterne si utilizzano i becchi esterni, mentre per le dimensioni interne e le profondità si impiegano rispettivamente i becchi interni e la sonda di profondità. Alcuni calibri sono progettati per specifiche applicazioni, come la misurazione di altezze o per operazioni di tracciatura. La lettura può essere effettuata tramite un indice su un quadrante analogico o su un display digitale, a seconda del tipo di calibro. È importante seguire le istruzioni specifiche per ogni tipo di misurazione per garantire risultati accurati.Il Nonio: Scala Graduata Accessoria
Il nonio è una scala graduata supplementare che consente di leggere valori inferiori alla più piccola divisione sulla regola principale del calibro. La risoluzione del nonio dipende dal numero di divisioni che contiene: un nonio decimale, ad esempio, ha 10 divisioni che coprono la lunghezza di 9 mm sulla regola principale, permettendo di leggere fino a 0,1 mm. Per utilizzare il nonio, si allinea il trattino sulla scala del nonio con quello sulla regola principale e si legge il valore corrispondente. Questo sistema consente di ottenere misurazioni più precise senza l'ausilio di strumenti elettronici.Varianti del Nonio e Lettura delle Misure
Oltre al nonio decimale standard, esistono varianti come il nonio ventesimale e cinquantesimale, che offrono risoluzioni di 0,05 mm e 0,02 mm rispettivamente. Queste scale più fini permettono misurazioni ancora più precise. La lettura delle misure si effettua allineando i trattini sulla scala del nonio con quelli sulla regola principale e leggendo il valore corrispondente. La lunghezza totale della scala del nonio non influisce sulla risoluzione, che è determinata unicamente dal numero di divisioni.Calibri a Corsoio Speciali
Esistono versioni specializzate del calibro a corsoio, come il calibro per profondità, che presenta alette per l'appoggio e un'asta specifica per misurare la profondità di fori o incavi. Il calibro per altezze è dotato di un'asta fissa e di un corsoio con punta intercambiabile per misurare altezze o per tracciare linee su pezzi di lavoro. Prima di ogni misurazione o tracciatura, è fondamentale azzerare il calibro, allineando gli zeri delle scale e utilizzando, se presente, la vite di regolazione micrometrica per affinare l'azzeramento. Questo assicura che le misurazioni siano basate su un punto di riferimento corretto.
Mostra di più

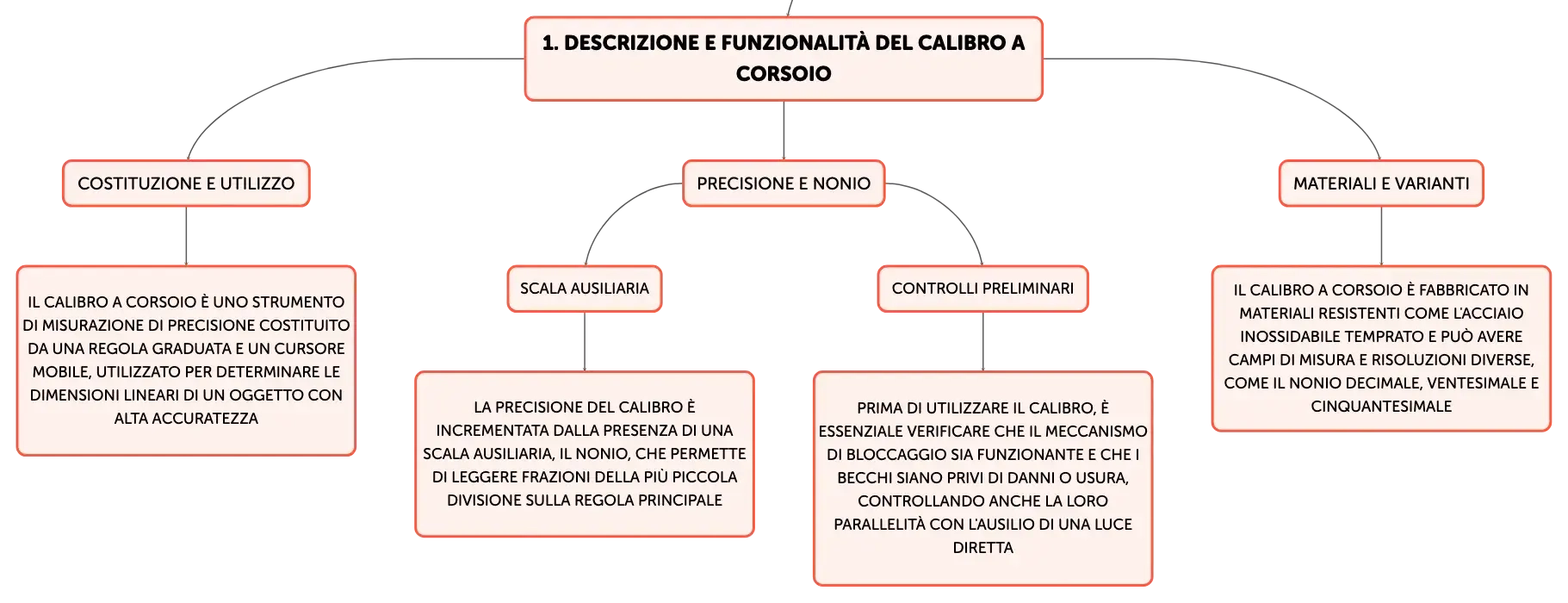

Descrizione e Funzionalità del Calibro a Corsoio
Costituzione e Utilizzo
Il calibro a corsoio è uno strumento di misurazione di precisione costituito da una regola graduata e un cursore mobile, utilizzato per determinare le dimensioni lineari di un oggetto con alta accuratezza
Precisione e Nonio
Scala Ausiliaria
La precisione del calibro è incrementata dalla presenza di una scala ausiliaria, il nonio, che permette di leggere frazioni della più piccola divisione sulla regola principale
Controlli Preliminari
Prima di utilizzare il calibro, è essenziale verificare che il meccanismo di bloccaggio sia funzionante e che i becchi siano privi di danni o usura, controllando anche la loro parallelità con l'ausilio di una luce diretta
Materiali e Varianti
Il calibro a corsoio è fabbricato in materiali resistenti come l'acciaio inossidabile temprato e può avere campi di misura e risoluzioni diverse, come il nonio decimale, ventesimale e cinquantesimale

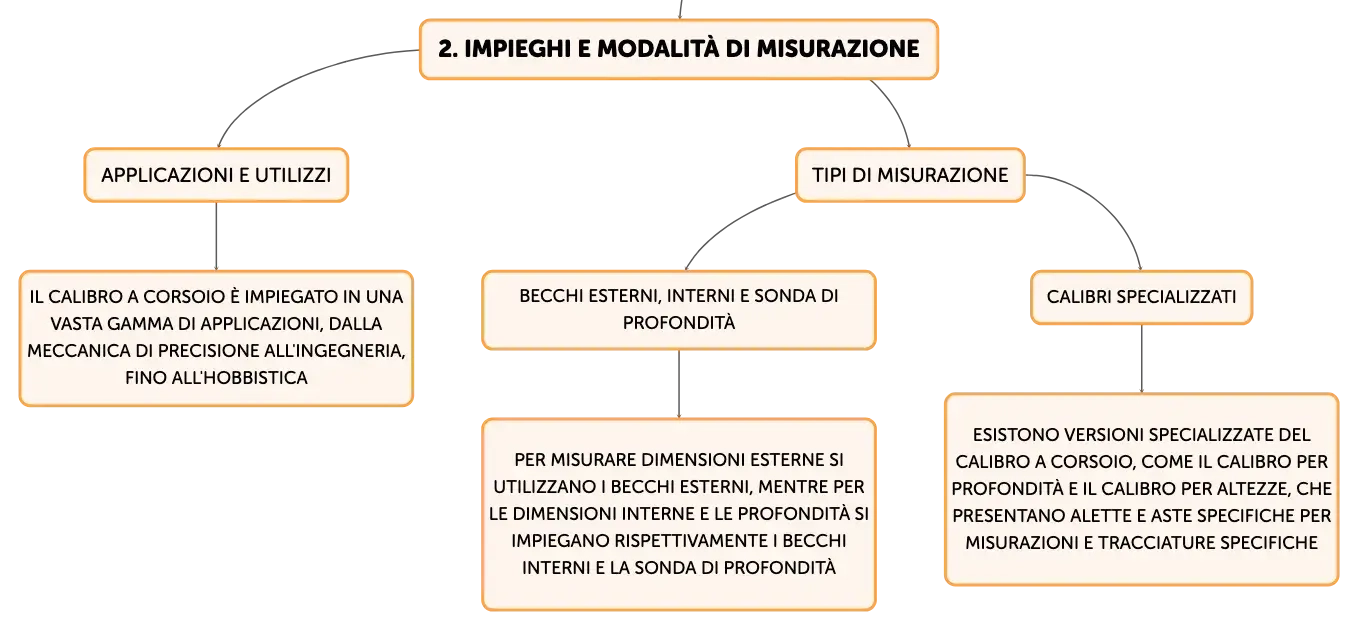

Impieghi e Modalità di Misurazione
Applicazioni e Utilizzi
Il calibro a corsoio è impiegato in una vasta gamma di applicazioni, dalla meccanica di precisione all'ingegneria, fino all'hobbistica
Tipi di Misurazione
Becchi Esterni, Interni e Sonda di Profondità
Per misurare dimensioni esterne si utilizzano i becchi esterni, mentre per le dimensioni interne e le profondità si impiegano rispettivamente i becchi interni e la sonda di profondità
Calibri Specializzati
Esistono versioni specializzate del calibro a corsoio, come il calibro per profondità e il calibro per altezze, che presentano alette e aste specifiche per misurazioni e tracciature specifiche

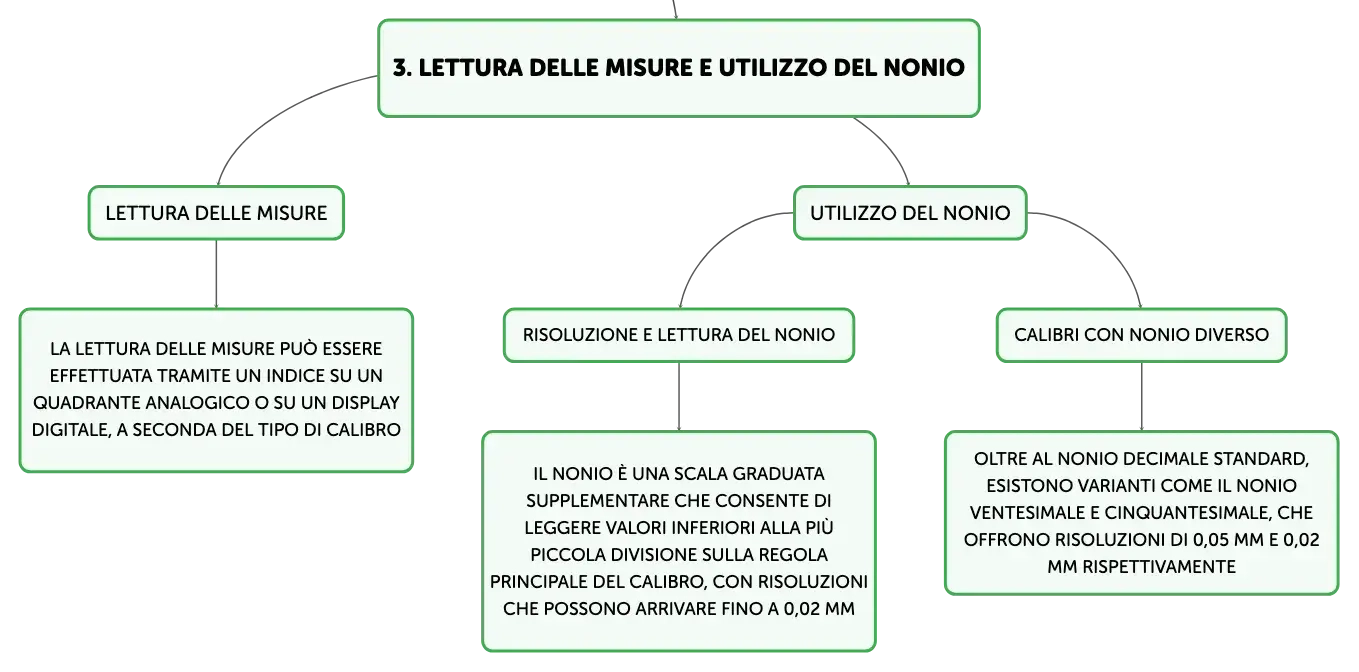

Lettura delle Misure e Utilizzo del Nonio
Lettura delle Misure
La lettura delle misure può essere effettuata tramite un indice su un quadrante analogico o su un display digitale, a seconda del tipo di calibro
Utilizzo del Nonio
Risoluzione e Lettura del Nonio
Il nonio è una scala graduata supplementare che consente di leggere valori inferiori alla più piccola divisione sulla regola principale del calibro, con risoluzioni che possono arrivare fino a 0,02 mm
Calibri con Nonio Diverso
Oltre al nonio decimale standard, esistono varianti come il nonio ventesimale e cinquantesimale, che offrono risoluzioni di 0,05 mm e 0,02 mm rispettivamente

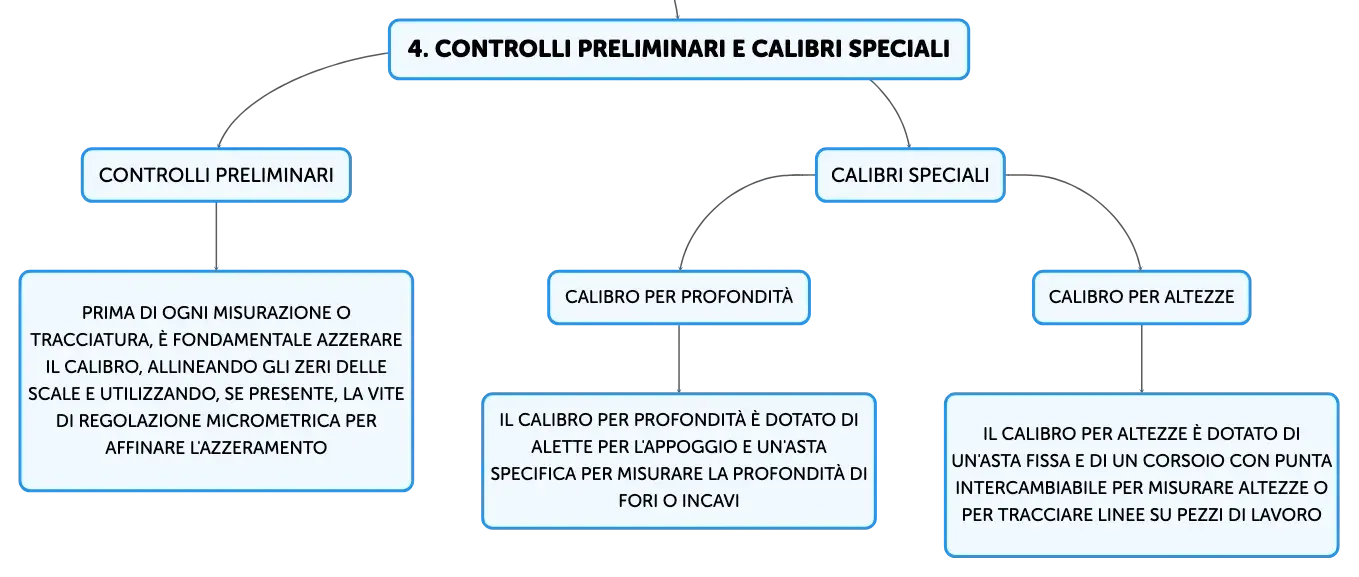

Controlli Preliminari e Calibri Speciali
Controlli Preliminari
Prima di ogni misurazione o tracciatura, è fondamentale azzerare il calibro, allineando gli zeri delle scale e utilizzando, se presente, la vite di regolazione micrometrica per affinare l'azzeramento
Calibri Speciali
Calibro per Profondità
Il calibro per profondità è dotato di alette per l'appoggio e un'asta specifica per misurare la profondità di fori o incavi
Calibro per Altezze
Il calibro per altezze è dotato di un'asta fissa e di un corsoio con punta intercambiabile per misurare altezze o per tracciare linee su pezzi di lavoro
Il Calibro a Corsoio: Descrizione, Funzionalità e Utilizzi
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Scala principale del calibro
Regola graduata in mm o pollici, usata come riferimento per le misurazioni.
01
Funzione del nonio
Scala ausiliaria che aumenta la precisione permettendo di leggere frazioni della minima divisione.
02
Corretta lettura del calibro
Necessita superfici pulite e corsoio che scivoli senza gioco per misurazioni precise.
