Il disegno geometrico si avvale di strumenti come matite, squadre e compassi per creare linee e forme con precisione. La scelta della carta, la classificazione delle matite HB e le tecniche di tracciamento sono cruciali per risultati di qualità. La manutenzione degli strumenti garantisce la loro durata e funzionalità.
Mostra di più

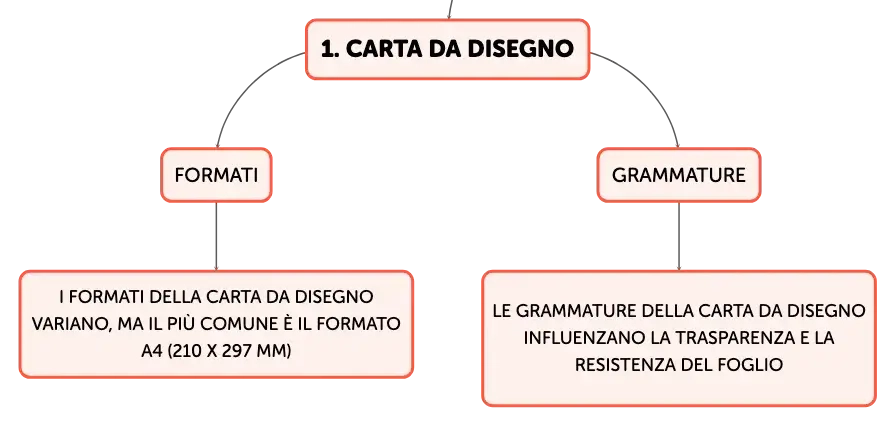

I formati della carta da disegno variano, ma il più comune è il formato A4 (210 x 297 mm)
Le grammature della carta da disegno influenzano la trasparenza e la resistenza del foglio

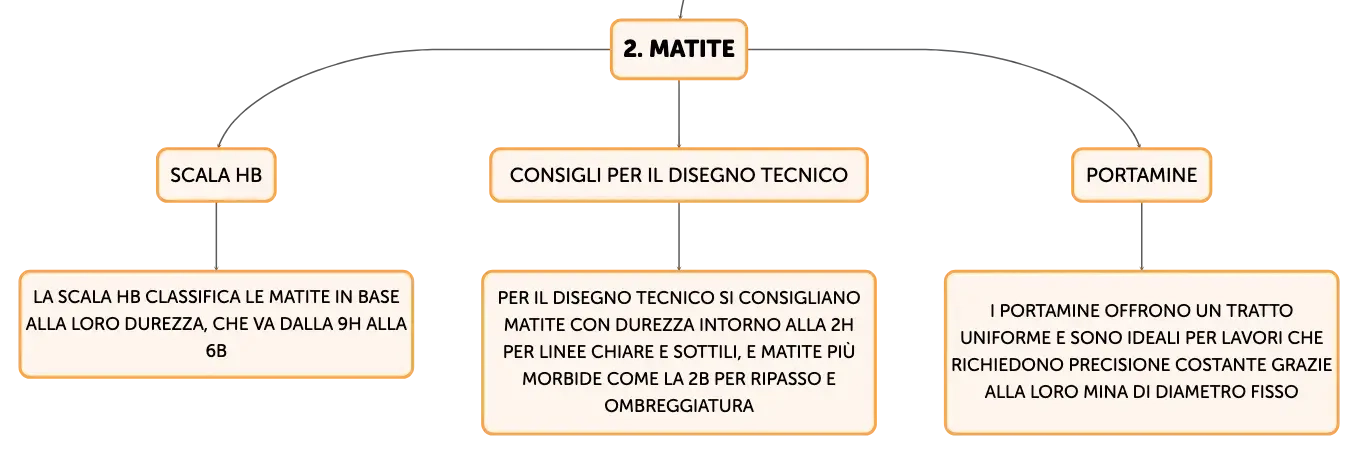

La scala HB classifica le matite in base alla loro durezza, che va dalla 9H alla 6B
Per il disegno tecnico si consigliano matite con durezza intorno alla 2H per linee chiare e sottili, e matite più morbide come la 2B per ripasso e ombreggiatura
I portamine offrono un tratto uniforme e sono ideali per lavori che richiedono precisione costante grazie alla loro mina di diametro fisso

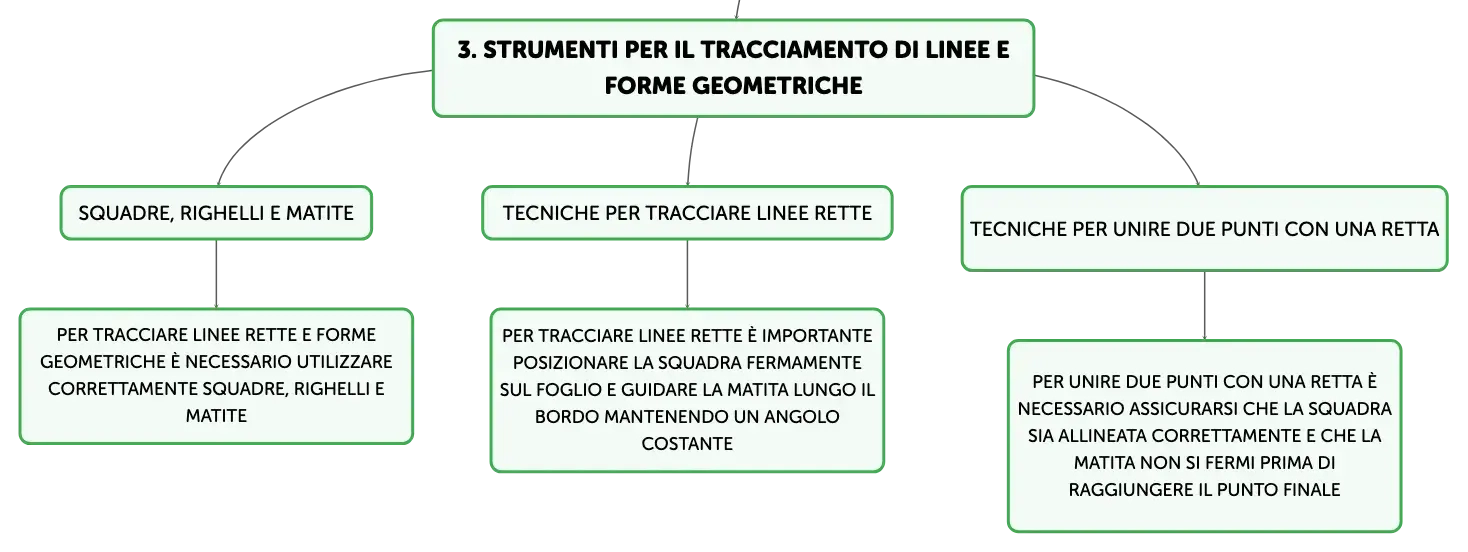

Per tracciare linee rette e forme geometriche è necessario utilizzare correttamente squadre, righelli e matite
Per tracciare linee rette è importante posizionare la squadra fermamente sul foglio e guidare la matita lungo il bordo mantenendo un angolo costante
Per unire due punti con una retta è necessario assicurarsi che la squadra sia allineata correttamente e che la matita non si fermi prima di raggiungere il punto finale

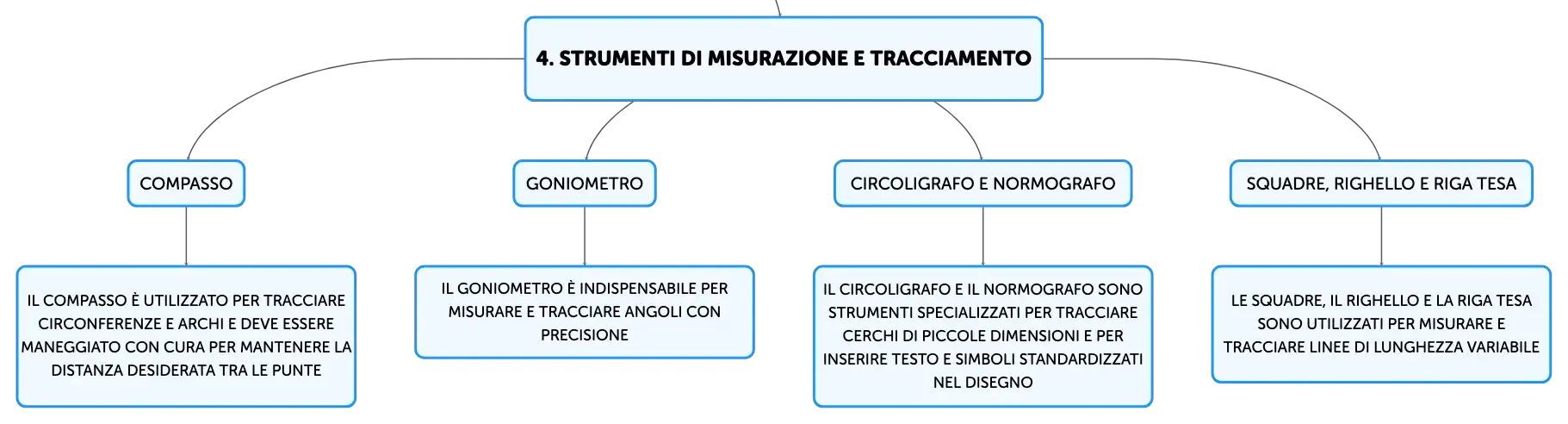

Il compasso è utilizzato per tracciare circonferenze e archi e deve essere maneggiato con cura per mantenere la distanza desiderata tra le punte
Il goniometro è indispensabile per misurare e tracciare angoli con precisione
Il circoligrafo e il normografo sono strumenti specializzati per tracciare cerchi di piccole dimensioni e per inserire testo e simboli standardizzati nel disegno
Le squadre, il righello e la riga tesa sono utilizzati per misurare e tracciare linee di lunghezza variabile

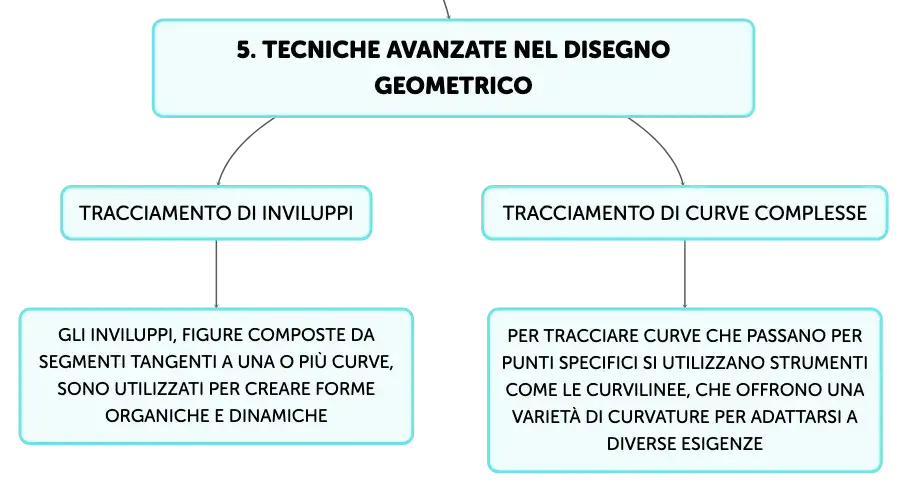

Gli inviluppi, figure composte da segmenti tangenti a una o più curve, sono utilizzati per creare forme organiche e dinamiche
Per tracciare curve che passano per punti specifici si utilizzano strumenti come le curvilinee, che offrono una varietà di curvature per adattarsi a diverse esigenze

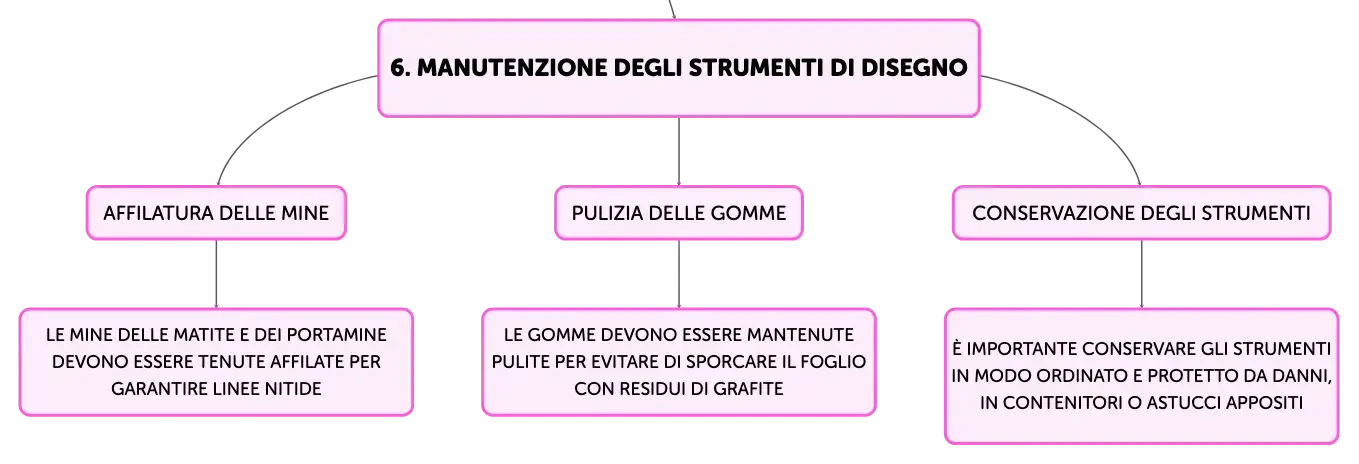

Le mine delle matite e dei portamine devono essere tenute affilate per garantire linee nitide
Le gomme devono essere mantenute pulite per evitare di sporcare il foglio con residui di grafite
È importante conservare gli strumenti in modo ordinato e protetto da danni, in contenitori o astucci appositi
00
Formati carta da disegno comuni
Formato A4 (210 x 297 mm) più diffuso; esistono vari formati e grammature.
01
Scala HB per matite
Classifica durezza matite: 9H molto dura, 6B molto morbida.
02
Uso dei portamine nel disegno tecnico
Tratto uniforme, mina diametro fisso, non richiede temperatura frequente.
