La sezione nel disegno tecnico

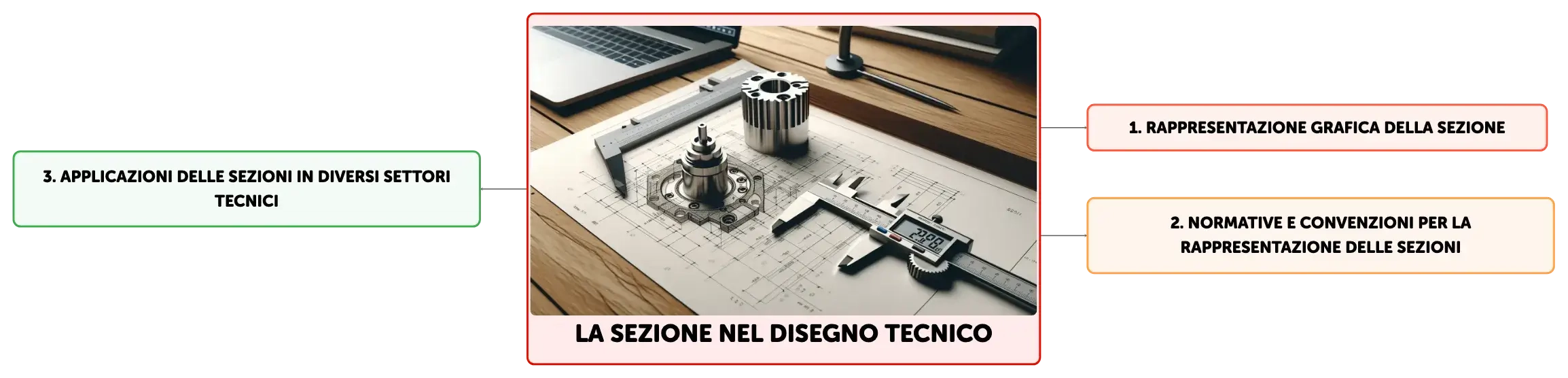

Mappa concettuale
Le sezioni nel disegno tecnico sono essenziali per visualizzare la struttura interna degli oggetti. Questo documento esplora le norme UNI, le tipologie di sezioni e le loro applicazioni in campi come l'ingegneria e l'architettura, fornendo una guida chiara per la rappresentazione grafica e il trattamento delle sezioni nei disegni tecnici.
Riassunto
Schema
Principi Fondamentali delle Sezioni nel Disegno Tecnico
Nel disegno tecnico, la sezione è una rappresentazione grafica che mostra la struttura interna di un oggetto come se fosse stato tagliato lungo un piano immaginario, detto piano secante. Questa tecnica consente di esaminare e misurare parti dell'oggetto che altrimenti sarebbero nascoste alla vista. È fondamentale distinguere la sezione dal troncamento, che rappresenta un oggetto come se fosse stato accorciato mantenendo la sua integrità. Le normative tecniche, come quelle stabilite dalle norme UNI, definiscono i criteri per la corretta esecuzione delle sezioni, inclusi i dettagli come il tratteggio, che deve essere applicato con coerenza e può essere limitato alle aree vicine al contorno per superfici estese.Tipologie e Normative delle Sezioni
Le sezioni nel disegno tecnico si classificano in base alla posizione del piano secante e possono essere complete, parziali o semisezioni. Le sezioni complete mostrano l'oggetto come se fosse stato interamente tagliato dal piano secante, mentre le sezioni parziali e le semisezioni sono utilizzate per evidenziare solo determinate aree o per oggetti simmetrici. Le norme UNI ISO 128-50 e UNI EN ISO 5456-2 forniscono indicazioni precise sulla rappresentazione delle sezioni, compresa la simbologia per i diversi materiali e le eccezioni per alcune parti, come perni e maniglie, che non devono essere sezionate per prevenire interpretazioni errate.Rappresentazione Grafica delle Sezioni
La rappresentazione grafica delle sezioni è regolamentata da convenzioni che includono l'uso di simboli e linee specifiche. Il piano di sezione è indicato da linee tratteggiate o miste, con estremità marcate da tracce, e la sezione è identificata da lettere maiuscole (ad esempio, A-A o B-B) con frecce che ne indicano l'orientamento. Il tratteggio, realizzato con linee parallele inclinate di solito a 45 gradi, riempie la superficie sezionata, mentre le parti non sezionate sono rappresentate in modo convenzionale. Queste convenzioni grafiche assicurano chiarezza e precisione nella lettura del disegno.Disposizione e Trattamento delle Sezioni nei Disegni
La disposizione delle sezioni nei disegni tecnici segue criteri ben definiti per garantire la massima chiarezza. Quando non è possibile utilizzare sezioni ribaltate, si possono posizionare le sezioni in continuità con l'asse del pezzo o ruotarle opportunamente. Le sezioni ribaltate possono essere collocate in prossimità dell'oggetto e connesse con una linea tratteggiata sottile. Il tratteggio deve essere eseguito con uniformità e proporzionalità rispetto alle dimensioni della superficie sezionata, e può essere interrotto per lasciare spazio a quote e annotazioni. Per le superfici molto ampie, il tratteggio può essere limitato alla zona vicina al contorno per evitare un'eccessiva densità grafica.Applicazioni Settoriali delle Norme di Sezionamento
Le norme per la realizzazione delle sezioni sono applicate in vari settori tecnici, adattandosi alle esigenze specifiche di ciascun campo. Nel settore meccanico, ad esempio, si segue la norma UNI EN ISO 5456-2, mentre nel settore edile si parla di "taglio" per indicare la sezione di un elemento costruttivo. Queste normative settoriali garantiscono che le sezioni siano eseguite in modo uniforme e intellegibile, facilitando la comunicazione tecnica e la comprensione dei progetti in diversi ambiti dell'ingegneria e dell'architettura.
Mostra di più

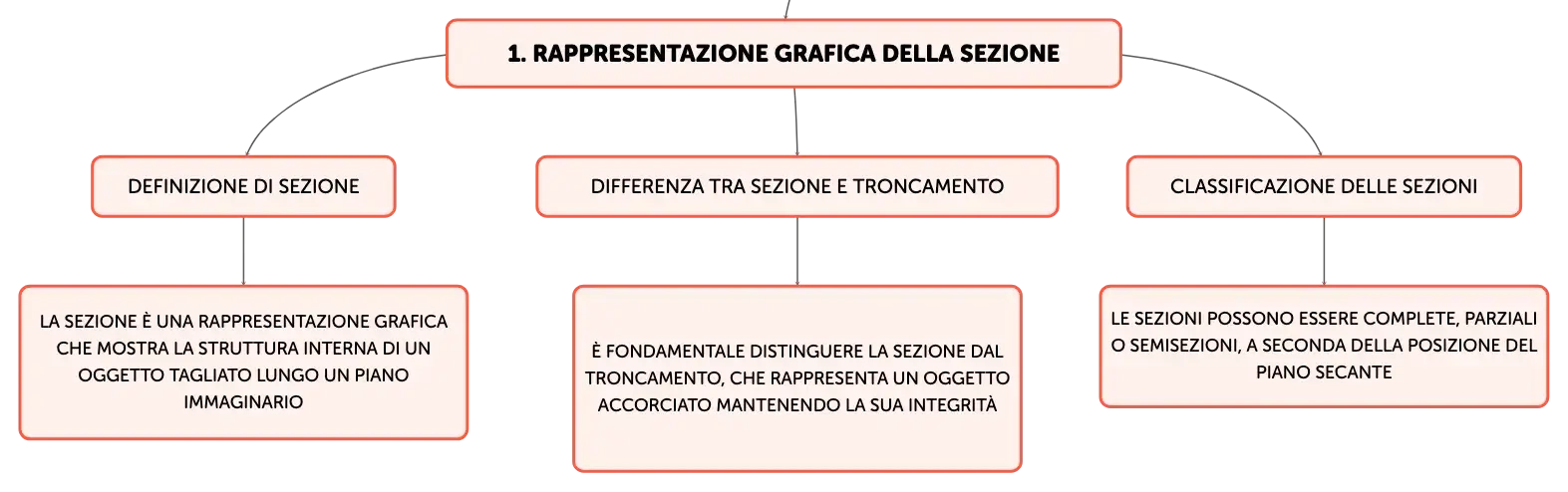

Rappresentazione grafica della sezione
Definizione di sezione
La sezione è una rappresentazione grafica che mostra la struttura interna di un oggetto tagliato lungo un piano immaginario
Differenza tra sezione e troncamento
È fondamentale distinguere la sezione dal troncamento, che rappresenta un oggetto accorciato mantenendo la sua integrità
Classificazione delle sezioni
Le sezioni possono essere complete, parziali o semisezioni, a seconda della posizione del piano secante

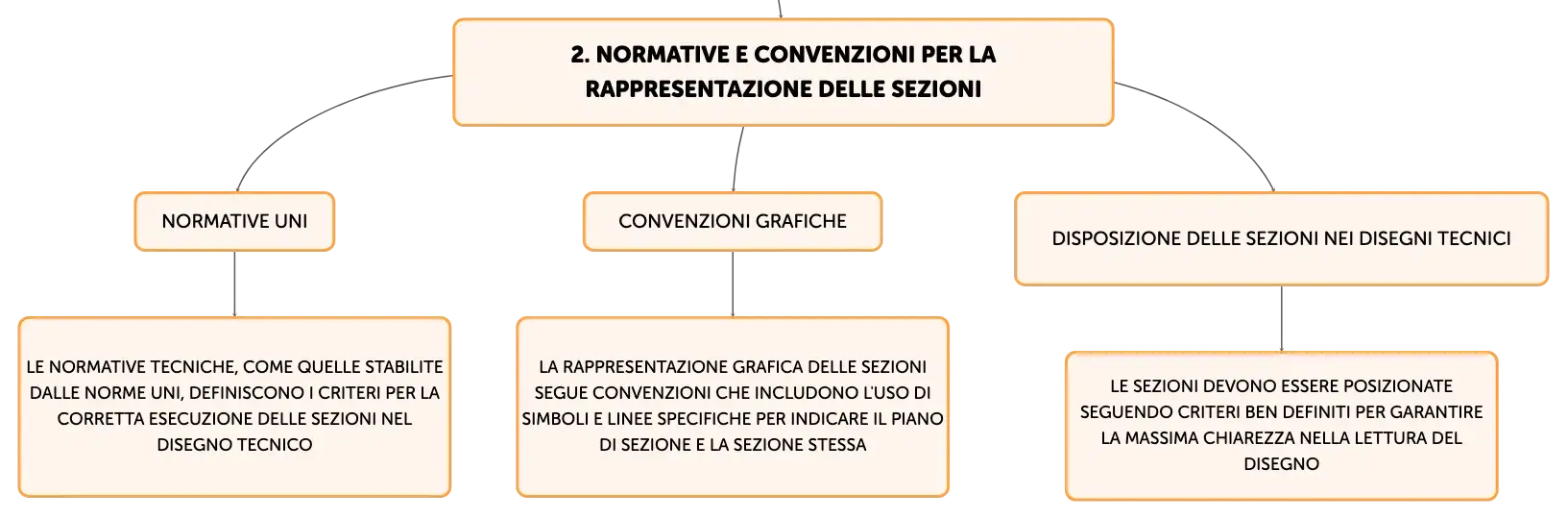

Normative e convenzioni per la rappresentazione delle sezioni
Normative UNI
Le normative tecniche, come quelle stabilite dalle norme UNI, definiscono i criteri per la corretta esecuzione delle sezioni nel disegno tecnico
Convenzioni grafiche
La rappresentazione grafica delle sezioni segue convenzioni che includono l'uso di simboli e linee specifiche per indicare il piano di sezione e la sezione stessa
Disposizione delle sezioni nei disegni tecnici
Le sezioni devono essere posizionate seguendo criteri ben definiti per garantire la massima chiarezza nella lettura del disegno

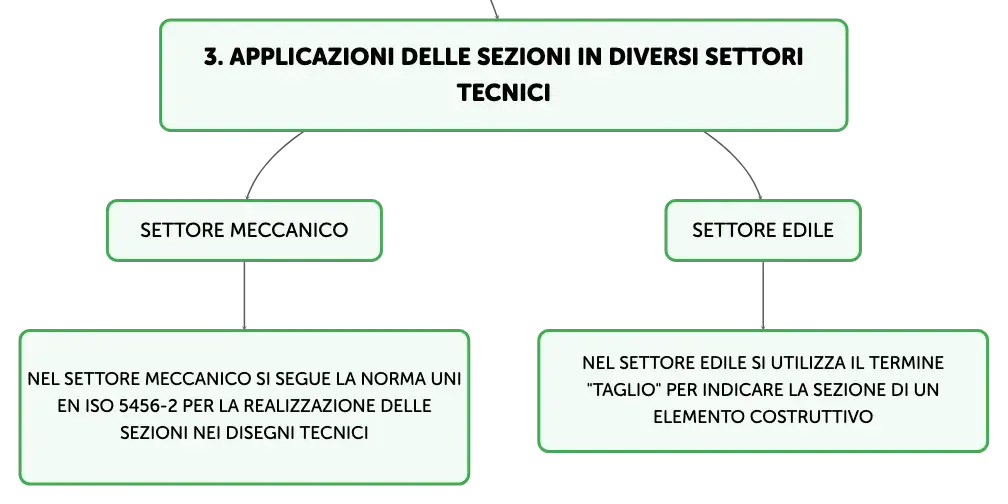

Applicazioni delle sezioni in diversi settori tecnici
Settore meccanico
Nel settore meccanico si segue la norma UNI EN ISO 5456-2 per la realizzazione delle sezioni nei disegni tecnici
Settore edile
Nel settore edile si utilizza il termine "taglio" per indicare la sezione di un elemento costruttivo
La sezione nel disegno tecnico
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Piano secante nel disegno tecnico
Piano immaginario lungo il quale si immagina di tagliare l'oggetto per mostrare la struttura interna nella sezione.
01
Tratteggio nelle sezioni tecniche
Tecnica di rappresentazione che utilizza linee tratteggiate per indicare le superfici sezionate, applicate con coerenza secondo norme UNI.
02
Limitazione del tratteggio per superfici estese
In superfici ampie, il tratteggio si applica solo vicino ai contorni per evitare confusione e mantenere chiarezza nel disegno.
