Impianti elettrici civili

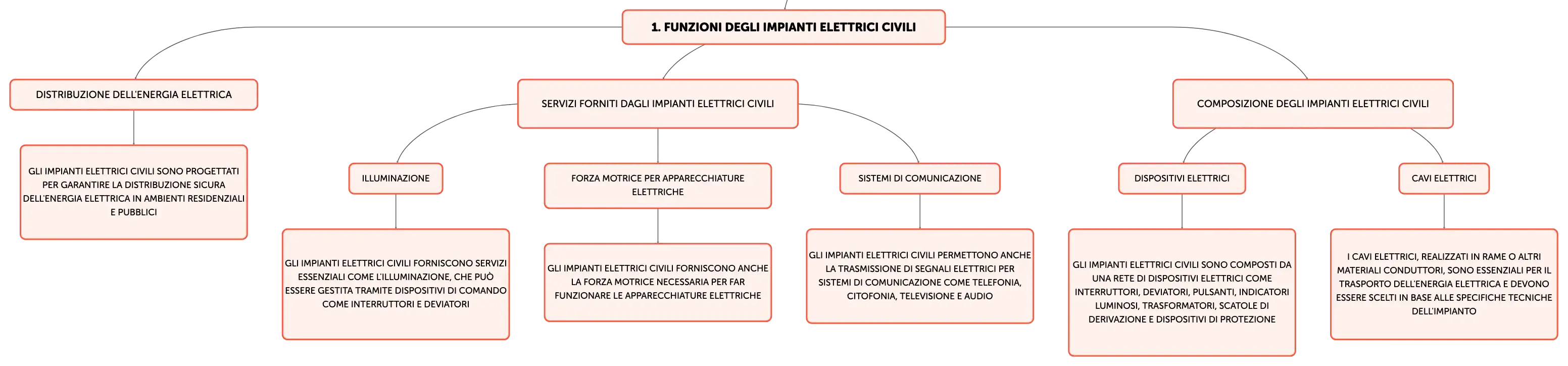

Caratteristiche Fondamentali degli Impianti Elettrici Civili

Gli impianti elettrici civili sono progettati per garantire la distribuzione e l'utilizzo sicuro dell'energia elettrica in ambienti residenziali e pubblici. Essi forniscono servizi essenziali come l'illuminazione, la forza motrice per apparecchiature elettriche, il riscaldamento, la climatizzazione, e sistemi di comunicazione quali telefonia, citofonia, televisione e audio. Questi impianti sono composti da una rete di dispositivi elettrici collegati tra loro mediante cavi. I dispositivi si suddividono in categorie funzionali: dispositivi di comando (interruttori, deviatori, pulsanti), dispositivi di segnalazione (indicatori luminosi, campanelli), dispositivi di trasformazione (trasformatori per adattare i livelli di tensione), dispositivi di connessione (scatole di derivazione, morsettiere) e dispositivi di protezione (fusibili, interruttori differenziali, interruttori automatici). I cavi elettrici, realizzati in rame o in altri materiali conduttori e rivestiti da un isolante, sono essenziali per il trasporto dell'energia elettrica e devono essere scelti in base alle specifiche tecniche richieste dall'impianto.

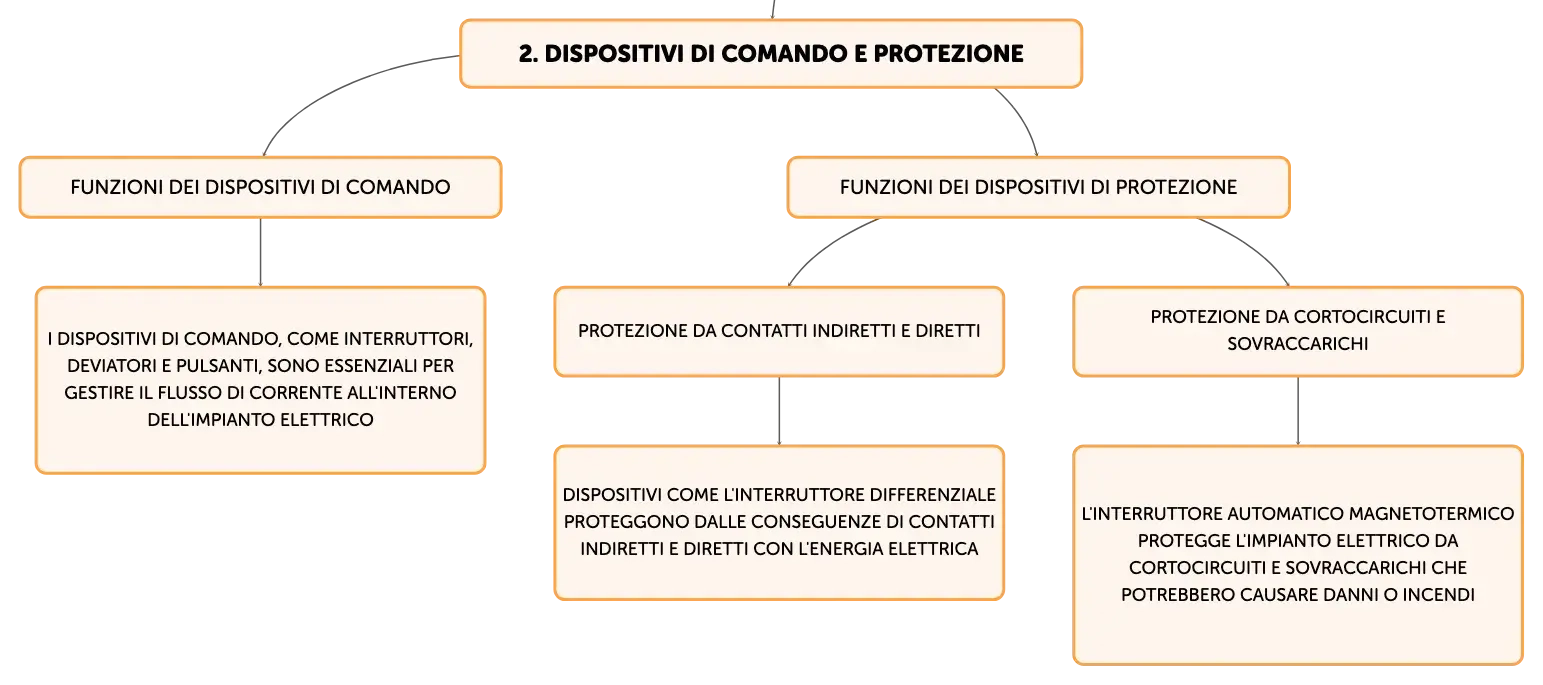

Dispositivi di Comando e Protezione negli Impianti Elettrici

I dispositivi di comando sono essenziali per gestire il flusso di corrente all'interno dell'impianto elettrico. L'interruttore, per esempio, consente di aprire o chiudere un circuito, controllando così l'accensione e lo spegnimento delle lampade. Le prese di corrente forniscono l'alimentazione agli apparecchi elettrici. Deviatori e invertitori permettono di comandare l'illuminazione da più punti all'interno di un ambiente. I pulsanti attivano il passaggio della corrente solo quando vengono premuti. Per quanto riguarda la protezione, dispositivi come l'interruttore crepuscolare automatizzano l'illuminazione esterna in base alla luminosità ambientale, mentre i relè sono dispositivi elettromagnetici che controllano circuiti elettrici. Temporizzatori e programmatori consentono di impostare l'accensione e lo spegnimento di luci o apparecchi in base al tempo. Per la sicurezza, l'interruttore differenziale protegge da contatti indiretti e diretti, e l'interruttore automatico magnetotermico salvaguarda da cortocircuiti e sovraccarichi.

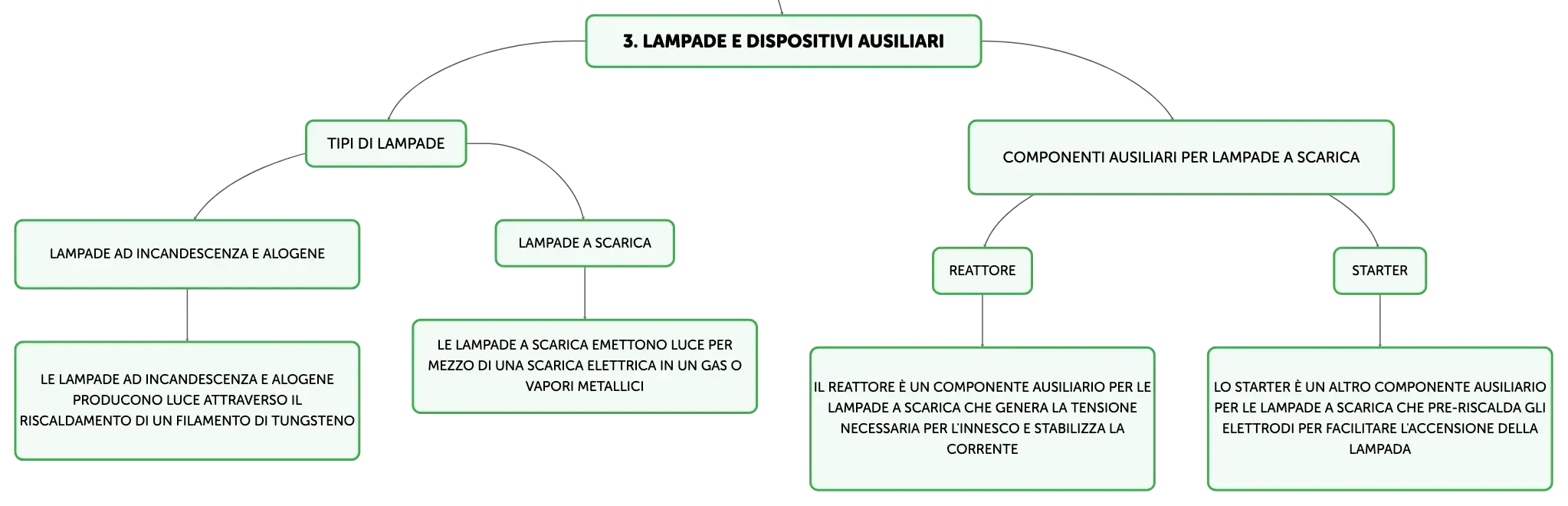

Tipologie di Lampade e loro Funzionamento

Le lampade sono dispositivi fondamentali per l'illuminazione e si classificano in lampade ad incandescenza e alogene, e lampade a scarica. Le prime producono luce attraverso il riscaldamento di un filamento di tungsteno, mentre le seconde emettono luce per mezzo di una scarica elettrica in un gas o vapori metallici. Le lampade a scarica necessitano di componenti ausiliari come il reattore, che genera la tensione necessaria per l'innesco e stabilizza la corrente, e lo starter, che pre-riscalda gli elettrodi. Le lampade fluorescenti, a vapori di mercurio e a vapori di sodio sono esempi di lampade a scarica, caratterizzate da un'efficienza luminosa e un rendimento energetico superiore rispetto alle lampade ad incandescenza.

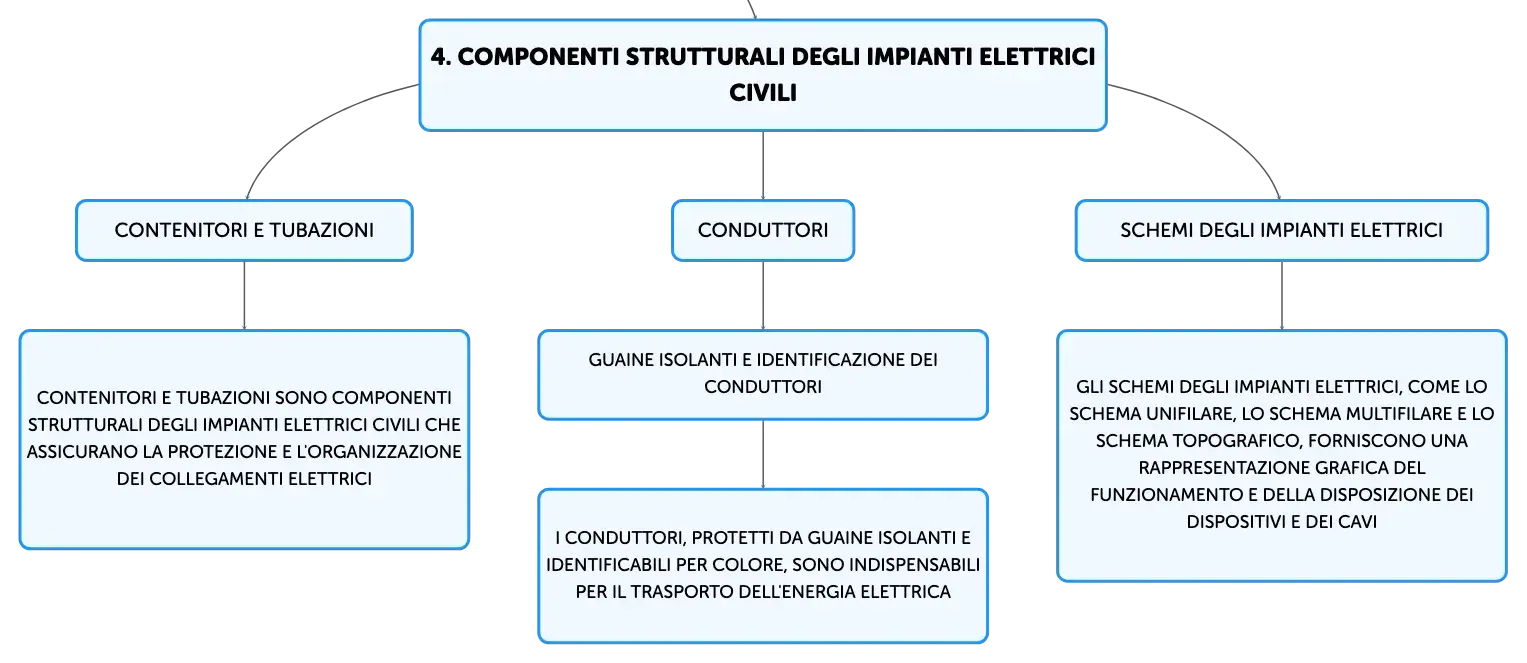

Componenti Strutturali e Schema degli Impianti Elettrici

Gli impianti elettrici sono costituiti da componenti strutturali come contenitori, tubazioni, canaline, scatole di derivazione e morsettiere, che assicurano la protezione e l'organizzazione dei collegamenti elettrici. I conduttori, protetti da guaine isolanti e identificabili per colore, sono indispensabili per il trasporto dell'energia elettrica. Gli schemi degli impianti elettrici, come lo schema unifilare, lo schema multifilare e lo schema topografico, forniscono una rappresentazione grafica del funzionamento e della disposizione dei dispositivi e dei cavi, facilitando la comprensione e l'installazione dell'impianto.

Alimentazione e Sicurezza negli Impianti Elettrici

L'alimentazione degli impianti elettrici civili avviene tramite una linea di distribuzione che include i conduttori di fase, neutro e di protezione (terra), con una tensione standard di 230 V in corrente alternata. Il conduttore di fase trasporta la corrente elettrica, mentre il neutro è collegato a potenziale zero. Il conduttore di protezione è fondamentale per la sicurezza, poiché previene i rischi elettrici e garantisce la protezione delle persone. Questi sistemi devono essere installati seguendo normative tecniche precise, come quelle stabilite dal Comitato Elettrotecnico Italiano (CEI), per assicurare l'affidabilità e la sicurezza dell'impianto elettrico.
