Principi Fondamentali dei Resistori
Concept Map
I resistori sono componenti passivi fondamentali in elettronica, che regolano il flusso di corrente grazie alla loro resistenza. Questa è influenzata da fattori come la resistività del materiale, la lunghezza e la sezione trasversale del conduttore. Le specifiche tecniche, come il valore nominale, la tolleranza, la potenza massima e il coefficiente di temperatura, determinano l'efficienza e l'affidabilità dei resistori nei circuiti.
Summary
Outline
Principi Fondamentali dei Resistori
I resistori sono componenti passivi essenziali nei circuiti elettrici, progettati per opporsi al flusso di corrente elettrica. La loro resistenza, misurata in ohm (Ω), è determinata dalla legge di Ohm, che stabilisce una relazione proporzionale tra la differenza di potenziale (V) ai capi del resistore e la corrente elettrica (I) che lo attraversa, secondo la formula V = IR. La conduttanza (G), espressa in siemens (S), è l'inverso della resistenza e indica la facilità con cui la corrente può fluire attraverso il resistore. La resistenza di un conduttore è influenzata dalla sua resistività (ρ), che è una proprietà del materiale, dalla sua lunghezza (l) e dalla sua sezione trasversale (A), secondo la relazione R = ρl/A. La resistività è soggetta a variazioni in funzione della temperatura, seguendo un comportamento tipicamente lineare per i metalli, che vedono un incremento della resistenza al crescere della temperatura, e un comportamento opposto per i semiconduttori, dove la resistenza diminuisce con l'aumento della temperatura.Caratteristiche Elettriche dei Resistori
I resistori sono caratterizzati da specifiche elettriche quali il valore nominale di resistenza, la tolleranza, la potenza massima dissipabile, il coefficiente di temperatura, la tensione massima di lavoro, il fattore di rumore, il comportamento in frequenza, il coefficiente di tensione, la temperatura massima di lavoro e la stabilità. Il valore nominale rappresenta la resistenza che il resistore dovrebbe avere a 25°C. La tolleranza è la percentuale di variazione ammessa dal valore nominale. La potenza massima dissipabile indica la quantità di energia termica che il resistore può convertire senza subire danni, e questa capacità diminuisce con l'aumento della temperatura ambiente, come indicato dalla curva di derating. Il coefficiente di temperatura quantifica la variazione della resistenza in funzione della temperatura. La tensione massima di lavoro è il limite di tensione che può essere applicato senza rischiare danni all'isolamento del resistore.Effetti Termici e Rumore nei Resistori
L'effetto Joule è il processo di conversione di energia elettrica in calore all'interno di un resistore, che dipende dalla resistenza, dal quadrato della corrente e dal tempo di applicazione della corrente. Questo fenomeno può portare a danni in caso di sovraccarico, come in un cortocircuito, dove una corrente eccessiva può causare surriscaldamento e danni al componente. Il rumore termico nei resistori è causato dall'agitazione termica degli elettroni e si manifesta come una tensione di rumore, particolarmente significativa in circuiti sensibili e a bassa frequenza. Le capacità e induttanze parassite influenzano il comportamento in frequenza dei resistori, modificando il valore effettivo della resistenza e l'impedenza del circuito a frequenze elevate.Stabilità e Coefficienti di Variazione dei Resistori
La stabilità di un resistore indica la sua capacità di mantenere invariato il valore di resistenza nel tempo, anche dopo un uso prolungato. Viene misurata come variazione percentuale rispetto al valore iniziale. Il coefficiente di tensione descrive come la resistenza varia con la tensione applicata, mentre la temperatura massima di lavoro indica il limite di temperatura entro cui il resistore può operare senza subire danni. La selezione dei resistori richiede un'attenta valutazione delle specifiche tecniche per garantire la stabilità e l'affidabilità del componente nel contesto di utilizzo previsto, bilanciando queste esigenze con i costi di produzione.
Show More
Resistenza e Legge di Ohm
Resistenza
La resistenza è la capacità di un resistore di opporsi al flusso di corrente elettrica
Legge di Ohm
La legge di Ohm stabilisce una relazione proporzionale tra la differenza di potenziale ai capi del resistore e la corrente che lo attraversa
Conduttanza
La conduttanza è l'inverso della resistenza e indica la facilità con cui la corrente può fluire attraverso il resistore

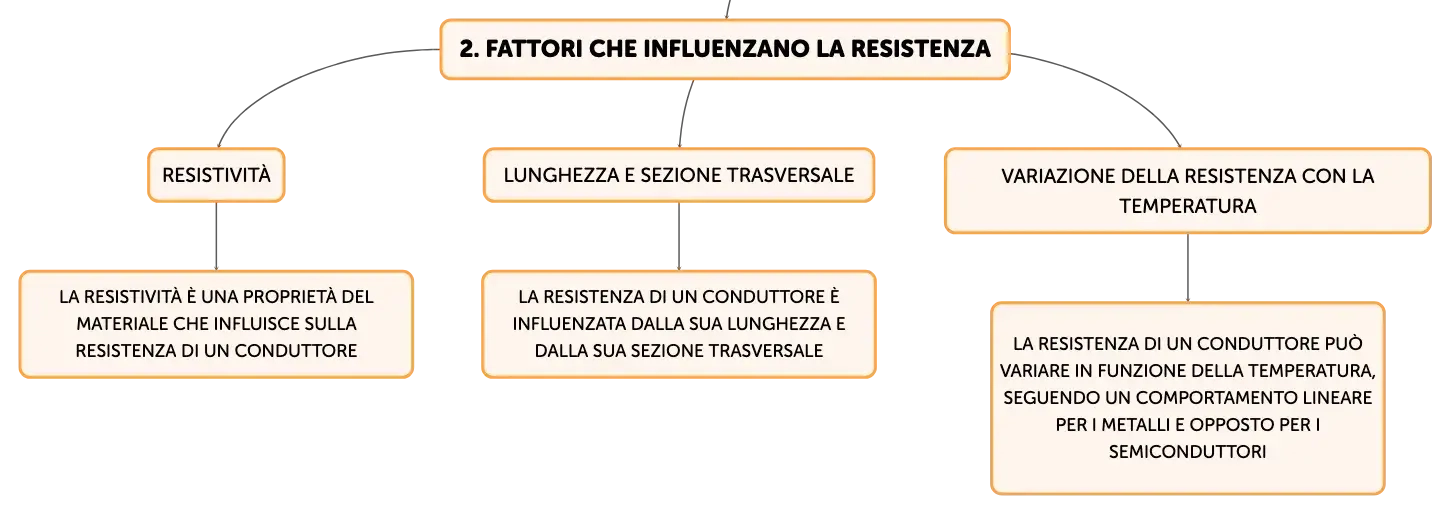

Fattori che influenzano la Resistenza
Resistività
La resistività è una proprietà del materiale che influisce sulla resistenza di un conduttore
Lunghezza e Sezione Trasversale
La resistenza di un conduttore è influenzata dalla sua lunghezza e dalla sua sezione trasversale
Variazione della Resistenza con la Temperatura
La resistenza di un conduttore può variare in funzione della temperatura, seguendo un comportamento lineare per i metalli e opposto per i semiconduttori

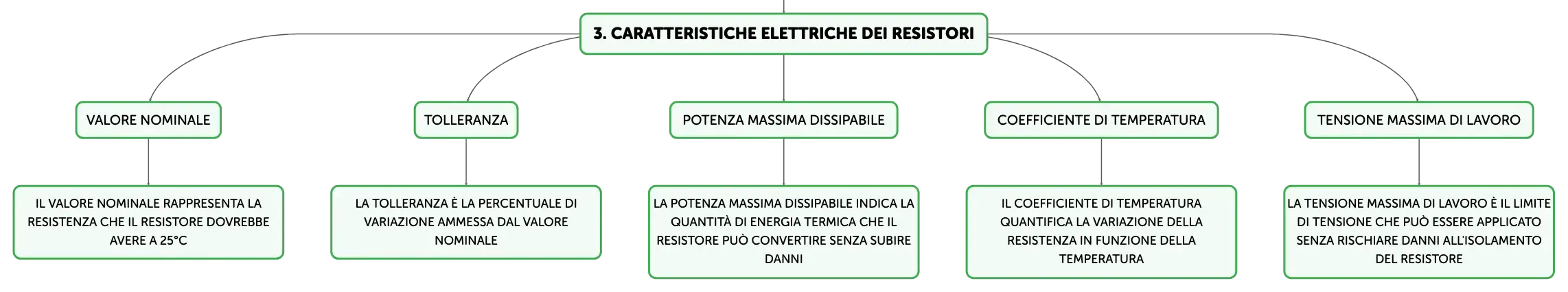

Caratteristiche Elettriche dei Resistori
Valore Nominale
Il valore nominale rappresenta la resistenza che il resistore dovrebbe avere a 25°C
Tolleranza
La tolleranza è la percentuale di variazione ammessa dal valore nominale
Potenza Massima Dissipabile
La potenza massima dissipabile indica la quantità di energia termica che il resistore può convertire senza subire danni
Coefficiente di Temperatura
Il coefficiente di temperatura quantifica la variazione della resistenza in funzione della temperatura
Tensione Massima di Lavoro
La tensione massima di lavoro è il limite di tensione che può essere applicato senza rischiare danni all'isolamento del resistore

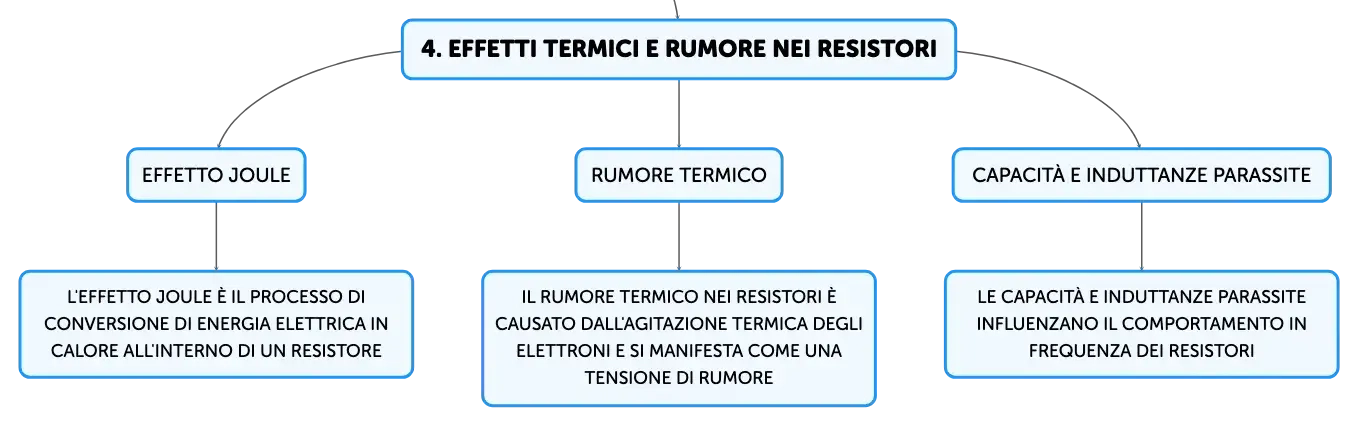

Effetti Termici e Rumore nei Resistori
Effetto Joule
L'effetto Joule è il processo di conversione di energia elettrica in calore all'interno di un resistore
Rumore Termico
Il rumore termico nei resistori è causato dall'agitazione termica degli elettroni e si manifesta come una tensione di rumore
Capacità e Induttanze Parassite
Le capacità e induttanze parassite influenzano il comportamento in frequenza dei resistori

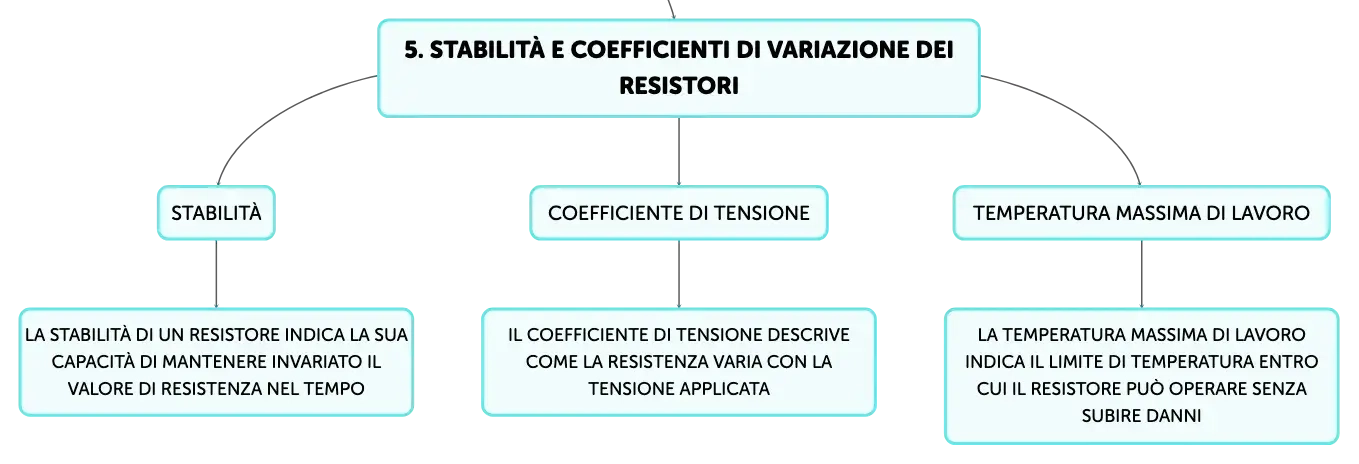

Stabilità e Coefficienti di Variazione dei Resistori
Stabilità
La stabilità di un resistore indica la sua capacità di mantenere invariato il valore di resistenza nel tempo
Coefficiente di Tensione
Il coefficiente di tensione descrive come la resistenza varia con la tensione applicata
Temperatura Massima di Lavoro
La temperatura massima di lavoro indica il limite di temperatura entro cui il resistore può operare senza subire danni
