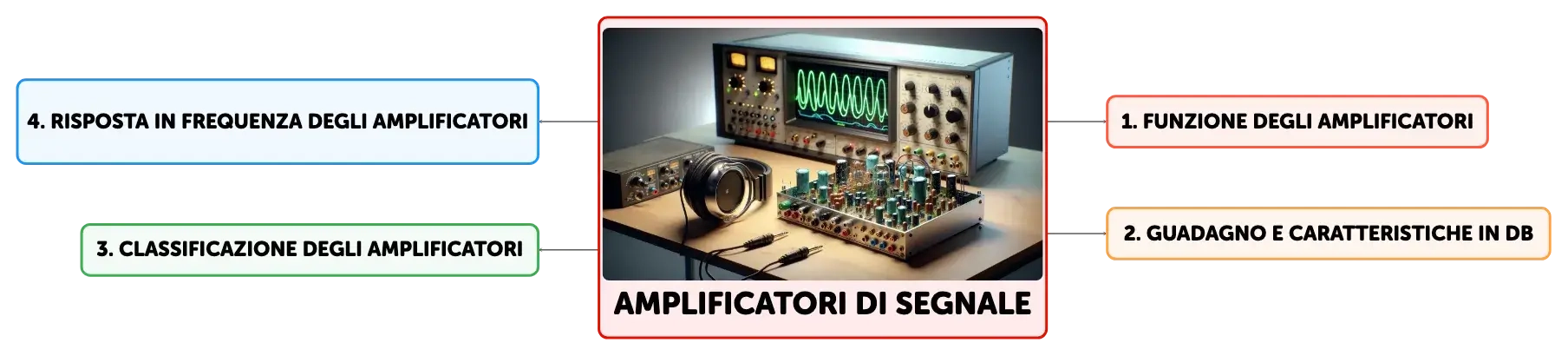

Amplificatori di Segnale

Gli amplificatori di segnale sono dispositivi elettronici che incrementano l'ampiezza di segnali troppo deboli, mantenendo inalterata la forma d'onda originale. Essenziali in elettronica, questi amplificatori operano con guadagni espressi in decibel e devono evitare la saturazione per una qualità ottimale. Le impedenze di ingresso e uscita, così come la risposta in frequenza, sono fattori cruciali nella progettazione e nell'uso degli amplificatori.

Mostra di più
Apri mappa nell'editor

1

5

Apri mappa nell'editor

Vuoi creare mappe dal tuo materiale?

Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.

Prova Algor

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

1

Gli amplificatori di segnale incrementano l'______ dei segnali che possono essere di livello microvolt (µV) o millivolt (mV).

Clicca per vedere la risposta

ampiezza

2

Un amplificatore ______ non altera la forma d'onda del segnale originale, ma ne aumenta l'ampiezza.

Clicca per vedere la risposta

ideale

3

Il guadagno di un amplificatore è spesso espresso in ______ per facilitare i calcoli in sistemi con più stadi.

Clicca per vedere la risposta

decibel

4

Definizione di guadagno di tensione (Av)

Clicca per vedere la risposta

Rapporto tra tensione di uscita (Vo) e tensione di ingresso (Vi), valore adimensionale.

5

Significato di guadagno > 1 o 0 dB

Clicca per vedere la risposta

Indica che il segnale è stato amplificato.

6

Significato di guadagno = 1 o 0 dB

Clicca per vedere la risposta

L'ampiezza del segnale non è stata modificata.

7

Per funzionare, gli amplificatori necessitano di una ______ di ______ esterna.

Clicca per vedere la risposta

fonte alimentazione

8

La ______ è un effetto che si verifica quando l'ampiezza del segnale di uscita tocca il suo valore ______.

Clicca per vedere la risposta

saturazione massimo

9

La distorsione causata dalla saturazione influisce negativamente sui ______ del segnale, riducendo la ______ dell'amplificazione.

Clicca per vedere la risposta

picchi qualità

10

È importante considerare il margine di ______ per prevenire la ______ durante la progettazione dell'amplificatore.

Clicca per vedere la risposta

headroom saturazione

11

Impedenza di ingresso ideale (Zi)

Clicca per vedere la risposta

Zi alta per ridurre il carico sulla sorgente del segnale e non alterarne le prestazioni.

12

Impedenza di uscita ideale (Zo)

Clicca per vedere la risposta

Zo bassa per massimizzare il trasferimento di potenza al carico senza perdite significative.

13

Ottimizzazione di Zi e Zo

Clicca per vedere la risposta

Valori di Zi e Zo adattati alle specifiche dell'applicazione per interfacciarsi correttamente con sorgente e carico.

14

Gli amplificatori di ______ e di ______ sono creati per aumentare l'ampiezza della ______ e della ______, rispettivamente.

Clicca per vedere la risposta

tensione corrente tensione corrente

15

Gli amplificatori a ______ (gm) e a ______ (rm) trasformano la ______ in ______ e viceversa, con valori di guadagno specifici.

Clicca per vedere la risposta

transconduttanza transresistenza tensione corrente

16

Per ottenere un guadagno ______ maggiore, gli amplificatori possono essere collegati in ______.

Clicca per vedere la risposta

complessivo cascata

17

Ogni ______ di un amplificatore in cascata è progettato per una ______ specifica o per migliorare certe ______ del segnale.

Clicca per vedere la risposta

stadio funzione caratteristiche

18

Funzione di trasferimento H(f)

Clicca per vedere la risposta

Descrive ampiezza e fase dell'uscita di un amplificatore al variare della frequenza del segnale in ingresso.

19

Diagrammi di Bode

Clicca per vedere la risposta

Grafici che mostrano la variazione di guadagno e fase di un amplificatore in funzione della frequenza.

20

Banda passante di un amplificatore

Clicca per vedere la risposta

Intervallo di frequenze in cui l'amplificatore mantiene un guadagno costante o accettabile, coprendo lo spettro del segnale di interesse.

21

Gli amplificatori con ______ presentano una risposta ______, escludendo le frequenze troppo basse o alte.

Clicca per vedere la risposta

accoppiamento capacitivo passa-banda

22

Gli amplificatori ______ permettono il passaggio delle ______ e impediscono quelle ______.

Clicca per vedere la risposta

ad accoppiamento diretto frequenze basse alte

23

Gli amplificatori ______ sono ideali per ______ e hanno una risposta centrata su una ______ specifica.

Clicca per vedere la risposta

accordati la ricezione di segnali radio frequenza

24

La ______ del tipo di amplificatore è influenzata dall'______ e dalla ______ che necessita amplificazione.

Clicca per vedere la risposta

scelta applicazione specifica gamma di frequenze

Q&A

Ecco un elenco delle domande più frequenti su questo argomento

Contenuti Simili

Altro

La Pragmatica: Definizione e Impatto del Linguaggio sulla Realtà

Vedi documento

Altro

Maria Montessori: Innovatrice dell'Educazione Moderna

Vedi documento

Altro

Principi Base della Fotografia

Vedi documento

Altro

La Scienza delle Meringhe e i loro Usi in Pasticceria

Vedi documento

Principi Base degli Amplificatori di Segnale

Gli amplificatori di segnale sono dispositivi elettronici essenziali che aumentano l'ampiezza dei segnali di ingresso, i quali possono essere troppo deboli per essere utilizzati o rilevati efficacemente. Questi segnali possono originare da sensori o trasduttori e spesso presentano livelli di tensione nell'ordine dei microvolt (µV) o millivolt (mV). Un amplificatore ideale mantiene inalterata la forma d'onda del segnale originale, amplificandone l'ampiezza senza introdurre distorsioni. La relazione di funzionamento di un amplificatore ideale è descritta dalla formula vo(t) = Avi(t), dove vo(t) rappresenta il segnale di uscita, vi(t) il segnale di ingresso, e A il fattore di amplificazione o guadagno. Il guadagno può essere definito in termini di tensione, corrente o potenza e spesso viene espresso in decibel (dB) per semplificare i calcoli, specialmente quando si analizzano sistemi con più stadi di amplificazione in cascata.
Banco tecnico illuminato con amplificatore audio aperto, componenti interni visibili, oscilloscopio attivo e cuffie professionali in primo piano.

Guadagno e Caratteristiche in dB degli Amplificatori

Il guadagno di un amplificatore è una misura dell'efficacia con cui il segnale viene amplificato. Il guadagno di tensione (Av) è il rapporto tra la tensione di uscita (Vo) e quella di ingresso (Vi), e viene espresso come un valore adimensionale. Per convertire il guadagno in decibel, si utilizza la formula (Av) dB = 20log|Av|. La rappresentazione logaritmica del guadagno permette di sommare semplicemente i guadagni di più amplificatori in serie. Un guadagno maggiore di 1 (o 0 dB) indica che il segnale è stato amplificato, mentre un guadagno inferiore a 1 (o meno di 0 dB) indica un'attenuazione del segnale. Un guadagno di 1, corrispondente a 0 dB, significa che l'ampiezza del segnale non è stata modificata.

Alimentazione e Saturazione degli Amplificatori

Gli amplificatori richiedono una fonte di alimentazione esterna per operare. Un fenomeno comune che può verificarsi è la saturazione, che si manifesta quando l'ampiezza del segnale di uscita raggiunge il valore massimo consentito dall'alimentazione dell'amplificatore. Questo porta a una distorsione del segnale, in particolare dei suoi picchi, compromettendo la qualità dell'amplificazione. Per prevenire la saturazione, è essenziale progettare l'amplificatore in modo che operi entro i limiti di tensione forniti dalla fonte di alimentazione e considerare adeguatamente il margine di headroom.

Impedenze di Ingresso e Uscita negli Amplificatori di Tensione

Le impedenze di ingresso (Zi) e di uscita (Zo) sono parametri critici negli amplificatori di tensione, influenzando l'interazione tra la sorgente del segnale e il carico. Idealmente, Zi dovrebbe essere il più alta possibile per minimizzare il carico sulla sorgente del segnale, mentre Zo dovrebbe essere il più bassa possibile per ottimizzare il trasferimento di potenza al carico. Nella pratica, questi valori sono ottimizzati per adattarsi alle specifiche dell'applicazione e per garantire un'adeguata interfaccia con la sorgente e il carico.

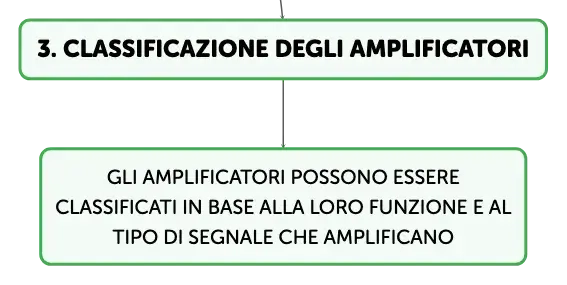

Classificazione degli Amplificatori

Gli amplificatori possono essere classificati in base alla loro funzione e al tipo di segnale che amplificano. Gli amplificatori di tensione e di corrente sono progettati per incrementare rispettivamente l'ampiezza della tensione e della corrente di un segnale. Gli amplificatori a transconduttanza (gm) e a transresistenza (rm) convertono rispettivamente la tensione in corrente e la corrente in tensione, e sono caratterizzati da specifici valori di guadagno. Gli amplificatori possono essere combinati in cascata per ottenere un guadagno complessivo maggiore, con ogni stadio progettato per una specifica funzione o per ottimizzare determinate caratteristiche del segnale.

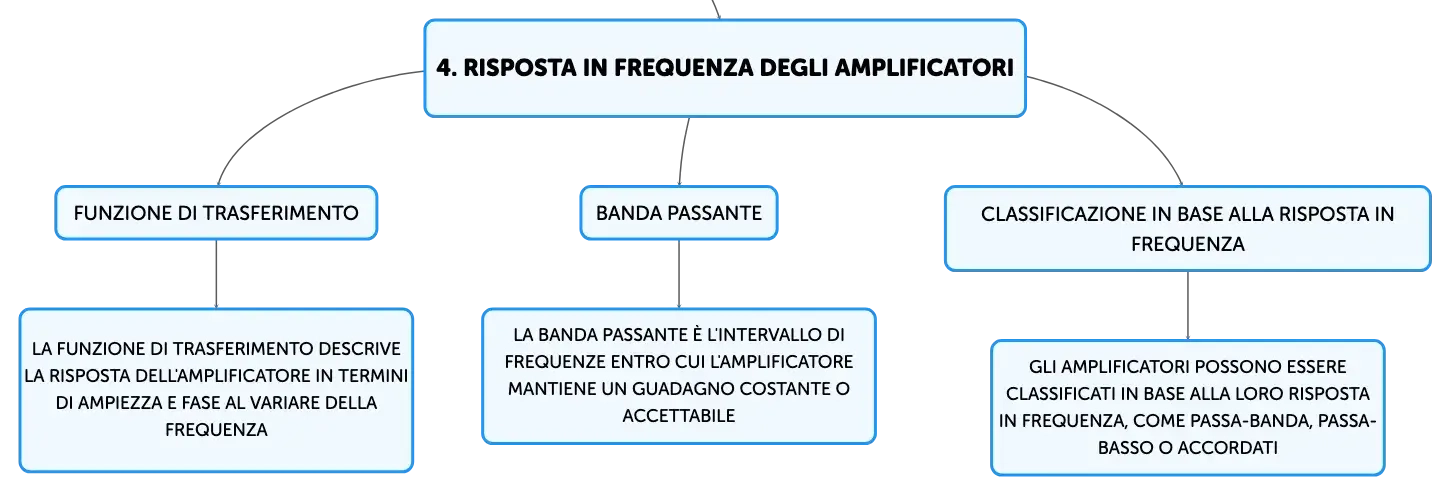

Risposta in Frequenza degli Amplificatori

La risposta in frequenza di un amplificatore è cruciale, poiché indica come l'amplificazione del segnale varia al cambiare della frequenza. Un segnale sinusoidale applicato all'ingresso di un amplificatore produce un'uscita sinusoidale alla stessa frequenza, ma con ampiezza e fase potenzialmente modificate. La funzione di trasferimento H(f) descrive la risposta dell'amplificatore in termini di ampiezza e fase al variare della frequenza. I diagrammi di Bode sono utili per rappresentare graficamente la risposta in frequenza, mostrando come il guadagno e la fase variano con la frequenza. La banda passante è definita come l'intervallo di frequenze entro cui l'amplificatore mantiene un guadagno costante o accettabile, ed è progettata per coprire lo spettro del segnale di interesse.

Classificazione degli Amplificatori in Base alla Risposta in Frequenza

Gli amplificatori possono essere classificati in base alla loro risposta in frequenza. Gli amplificatori con accoppiamento capacitivo presentano una risposta passa-banda, eliminando le componenti di frequenza al di sotto e al di sopra di un certo intervallo. Gli amplificatori ad accoppiamento diretto hanno una risposta passa-basso, permettendo il passaggio delle frequenze basse e bloccando quelle alte. Gli amplificatori accordati sono progettati per avere una risposta passa-banda centrata su una frequenza specifica, ottimale per applicazioni come la ricezione di segnali radio. La scelta del tipo di amplificatore dipende dall'applicazione specifica e dalla gamma di frequenze che si desidera amplificare.
