Concetti Fondamentali di Elettricità

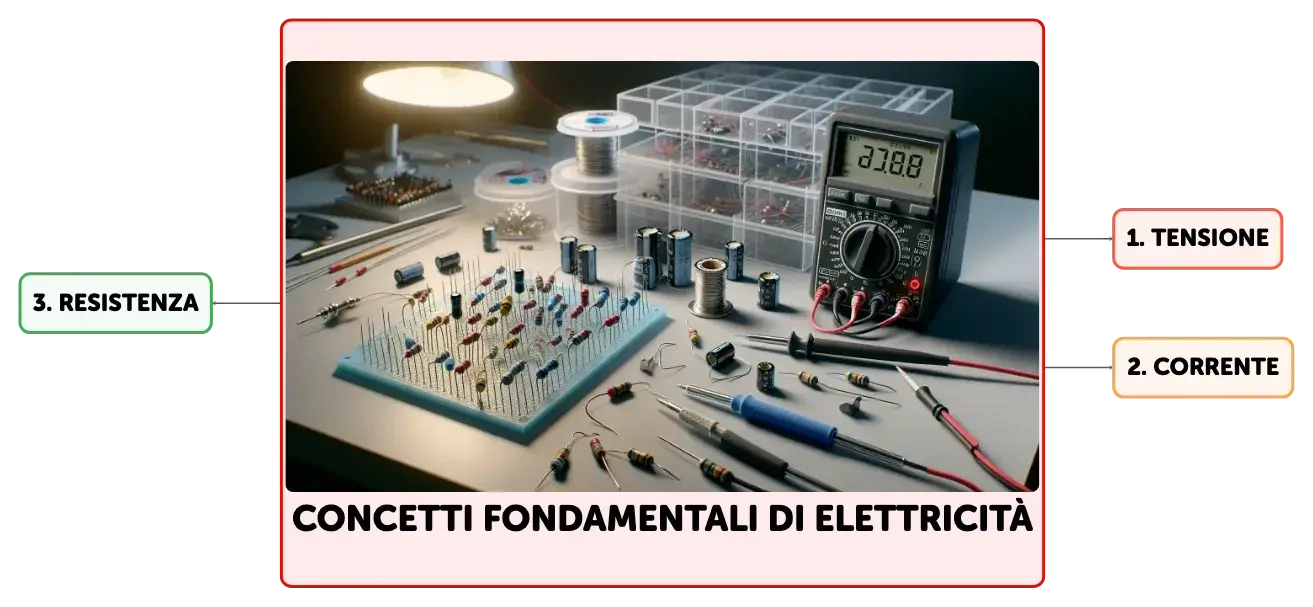

Mappa concettuale
L'elettricità è governata da tensione, corrente e resistenza, elementi chiave per il funzionamento dei circuiti. La tensione spinge le cariche attraverso i conduttori, la corrente rappresenta il loro flusso e la resistenza si oppone al passaggio. Questi concetti sono essenziali per comprendere generatori di tensione e corrente, le differenze tra corrente continua e alternata, e l'importanza dei condensatori nelle applicazioni elettroniche.
Riassunto
Schema
Concetti Fondamentali di Elettricità: Tensione, Corrente e Resistenza
L'elettricità si basa su tre concetti fondamentali: la tensione, la corrente e la resistenza. La tensione, o differenza di potenziale (d.d.p.), è la forza che spinge le cariche elettriche attraverso un conduttore e si misura in Volt (V). La corrente elettrica è il flusso di cariche elettriche, misurato in Ampere (A), che si muove a causa della tensione applicata. La resistenza è la proprietà di un materiale di opporsi al passaggio della corrente, misurata in Ohm (Ω), e dipende dalla natura del materiale, dalla sua sezione trasversale e dalla lunghezza. Questi concetti sono interconnessi dalla legge di Ohm, che afferma che la corrente in un circuito è direttamente proporzionale alla tensione applicata e inversamente proporzionale alla resistenza del circuito.Generatori di Tensione e di Corrente: Principi e Applicazioni
I generatori di tensione, come batterie e alimentatori, creano una d.d.p. tra due punti, permettendo il movimento delle cariche elettriche. Un generatore ideale ha una resistenza interna trascurabile, mentre un generatore reale ha una resistenza interna che limita la corrente erogabile. I generatori di corrente, invece, forniscono una corrente costante indipendentemente dal carico e possono adattarsi a varie tensioni. La tensione e la corrente sono misurate rispettivamente con un voltmetro e un amperometro, che devono essere collegati in modo appropriato al circuito: il voltmetro in parallelo e l'amperometro in serie.Configurazione dei Generatori di Tensione: Serie e Parallelo
I generatori di tensione possono essere collegati in serie o in parallelo per ottenere differenti risultati. Collegati in serie, la tensione totale è la somma delle singole tensioni, mentre la corrente rimane costante. Collegati in parallelo, la tensione rimane invariata mentre la corrente totale è la somma delle correnti di ogni generatore. È fondamentale collegare in parallelo solo generatori con la stessa tensione per evitare danni ai componenti. Questi principi sono cruciali per la configurazione delle batterie in vari dispositivi elettronici.Differenze tra Corrente Continua e Alternata
La corrente continua (DC) fluisce in una direzione costante e può essere immagazzinata in batterie. È utilizzata in dispositivi elettronici portatili e in sistemi di alimentazione di backup. La corrente alternata (AC) cambia direzione periodicamente e non può essere immagazzinata direttamente. È la forma di corrente utilizzata nelle reti elettriche per la distribuzione dell'energia su lunghe distanze, grazie alla sua capacità di essere trasformata facilmente in tensioni diverse con l'uso di trasformatori.La Resistenza Elettrica e le Leggi di Ohm e di Watt
La resistenza elettrica è la misura dell'opposizione al flusso di corrente in un materiale. La legge di Ohm stabilisce che la tensione (V) è uguale al prodotto della corrente (I) per la resistenza (R), espressa dalla formula V = I × R. La potenza elettrica (P), misurata in Watt (W), è il tasso al quale l'energia elettrica viene convertita in un'altra forma di energia, come calore o luce, e si calcola con la formula P = V × I. Queste leggi sono fondamentali per comprendere e calcolare il comportamento dei circuiti elettrici.Configurazioni di Resistenza: Serie e Parallelo
Le resistenze possono essere collegate in serie o in parallelo per influenzare la distribuzione di tensione e corrente in un circuito. In serie, la resistenza totale è la somma delle resistenze individuali e la corrente è uguale in tutti i componenti. In parallelo, la resistenza totale è inferiore alla resistenza di qualsiasi singolo componente e si calcola come il reciproco della somma dei reciproci delle resistenze individuali. La tensione è la stessa ai capi di ogni resistenza. Queste configurazioni sono essenziali per il design dei circuiti elettronici.Il Condensatore: Funzione e Applicazioni
Il condensatore è un componente che immagazzina energia elettrica in un campo elettrico generato tra due piastre conduttrici separate da un dielettrico. La capacità di un condensatore, misurata in Farad (F), indica la quantità di carica elettrica che può immagazzinare per una data tensione. I condensatori sono utilizzati per stabilizzare la tensione, filtrare il rumore elettrico, e nei circuiti di temporizzazione. La loro capacità di caricarsi e scaricarsi rapidamente li rende indispensabili in molte applicazioni elettroniche.
Mostra di più

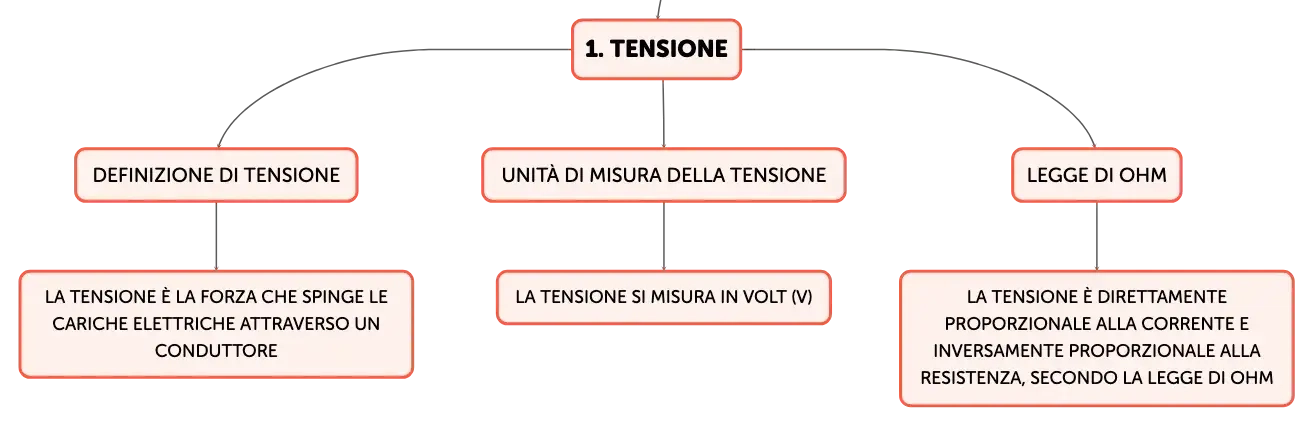

Tensione
Definizione di tensione
La tensione è la forza che spinge le cariche elettriche attraverso un conduttore
Unità di misura della tensione
La tensione si misura in Volt (V)
Legge di Ohm
La tensione è direttamente proporzionale alla corrente e inversamente proporzionale alla resistenza, secondo la legge di Ohm

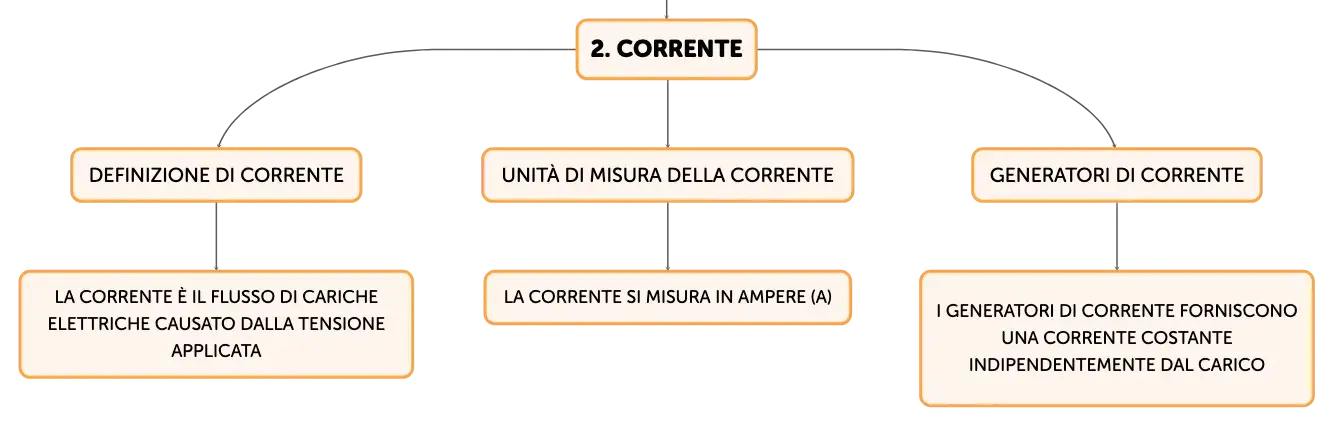

Corrente
Definizione di corrente
La corrente è il flusso di cariche elettriche causato dalla tensione applicata
Unità di misura della corrente
La corrente si misura in Ampere (A)
Generatori di corrente
I generatori di corrente forniscono una corrente costante indipendentemente dal carico

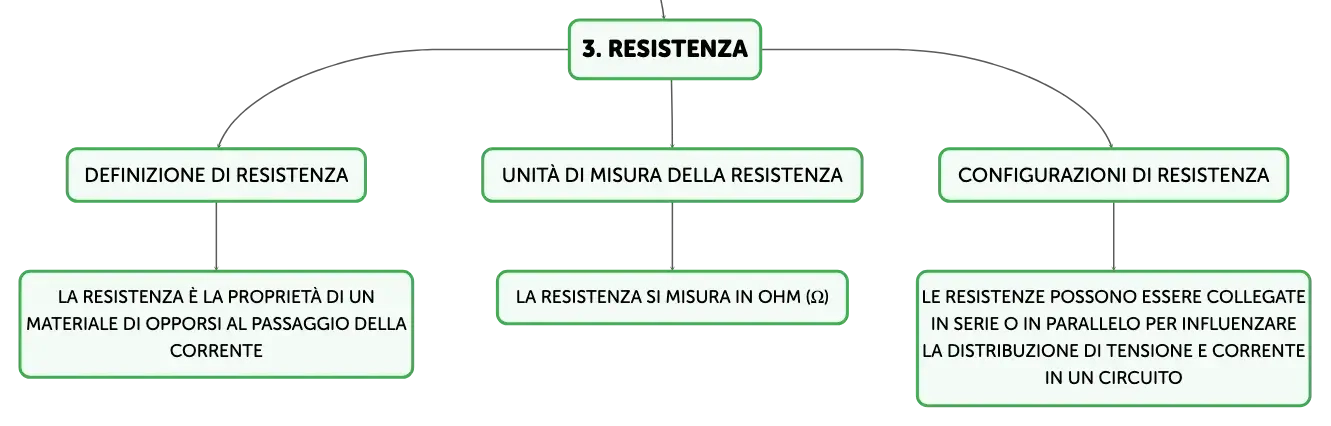

Resistenza
Definizione di resistenza
La resistenza è la proprietà di un materiale di opporsi al passaggio della corrente
Unità di misura della resistenza
La resistenza si misura in Ohm (Ω)
Configurazioni di resistenza
Le resistenze possono essere collegate in serie o in parallelo per influenzare la distribuzione di tensione e corrente in un circuito
Concetti Fondamentali di Elettricità
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
I tre principi su cui si fonda l'elettricità sono: ______, ______, e ______.
la tensione
la corrente
la resistenza
01
La ______ è la forza che fa muovere le cariche in un conduttore e si esprime in ______.
tensione
Volt
02
Il flusso di cariche elettriche è noto come ______ elettrica e si misura in ______.
corrente
Ampere
