Tolleranze geometriche e loro applicazioni nella progettazione meccanica

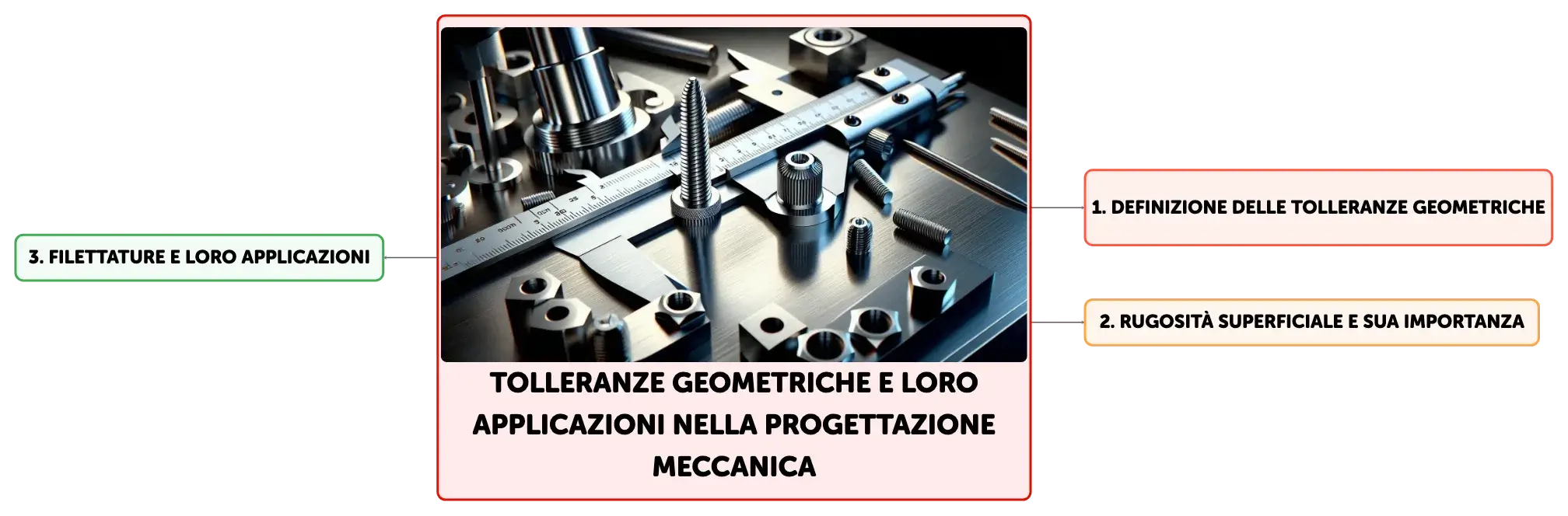

Concept Map
Le tolleranze geometriche assicurano la precisione in progettazione meccanica, definendo limiti per variazioni di forma, orientamento e posizione di componenti. Sono vitali per l'intercambiabilità e la funzionalità di parti come fori, alberi e superfici lavorate, influenzando l'assemblaggio e l'operatività dei meccanismi.
Summary
Outline
Definizione e Applicazioni delle Tolleranze Geometriche
Le tolleranze geometriche sono specificazioni tecniche essenziali nella progettazione meccanica che stabiliscono i limiti accettabili per le variazioni nelle caratteristiche geometriche di un componente. Questi parametri definiscono la zona di tolleranza, che è l'area entro la quale deve cadere la caratteristica dimensionale o geometrica dell'elemento per garantire il corretto assemblaggio e funzionamento del pezzo. Le tolleranze geometriche possono essere applicate a elementi come linee, superfici, assi e piani mediani, e sono fondamentali per assicurare l'intercambiabilità e la qualità dei componenti meccanici. Esse possono essere rappresentate in due dimensioni (2D) o tre dimensioni (3D), a seconda della complessità del componente e dei requisiti di precisione.Tolleranze di Forma e di Orientamento
Le tolleranze di forma sono utilizzate per assicurare che le caratteristiche geometriche di un componente, come linee e superfici, si avvicinino il più possibile alla loro forma ideale. Queste includono la rettilineità, la planarità, la circolarità e la cilindricità, che rispettivamente garantiscono l'allineamento di linee, la piattezza di superfici, l'uniformità di sezioni circolari e la simmetria di superfici cilindriche. Le tolleranze di orientamento, d'altra parte, definiscono l'angolazione precisa di superfici o assi rispetto a riferimenti stabiliti, come il parallelismo, la perpendicolarità e l'inclinazione. Queste tolleranze sono cruciali per mantenere l'orientamento corretto delle parti durante l'assemblaggio e l'operatività.Tolleranze di Posizione e di Oscillazione
Le tolleranze di posizione specificano la localizzazione esatta di elementi come fori o alberi rispetto a riferimenti teorici, essenziali per l'assemblaggio preciso di componenti meccanici. La coassialità, ad esempio, è una tolleranza di posizione che assicura l'allineamento di elementi cilindrici lungo un asse comune. Le tolleranze di oscillazione, invece, limitano la variazione ammissibile della forma e dell'orientamento di un elemento durante la sua rotazione, come nel caso della circolarità e della concentricità, che sono vitali per il corretto funzionamento di parti rotanti.Indicatori di Rugosità Superficiale
La rugosità superficiale descrive le irregolarità microscopiche presenti su una superficie lavorata e ha un impatto diretto sulla funzionalità e sull'estetica del componente. Gli indicatori di rugosità, quali Ra (rugosità media aritmetica), Rq (rugosità quadratica media), Rz (altezza media delle irregolarità) e Rmax (altezza massima delle irregolarità), forniscono una misurazione quantitativa della finitura superficiale. Questi valori sono determinanti per valutare la qualità di una superficie e per garantire che essa soddisfi i requisiti specifici di prestazione e durata.Simbologia Grafica e Orientamento dei Solchi
La simbologia grafica nei disegni tecnici è fondamentale per comunicare le caratteristiche di lavorazione delle superfici. I simboli possono indicare, ad esempio, la necessità di evitare l'asportazione di materiale o specificare l'orientamento dei solchi di lavorazione. L'orientamento dei solchi, che può essere parallelo, perpendicolare o obliquo rispetto al piano di proiezione, influisce sulle proprietà tribologiche della superficie, come la capacità di trattenere lubrificanti o di resistere a carichi meccanici, e deve essere scelto in base alle funzioni che la superficie deve svolgere.Elementi e Rappresentazione Grafica delle Filettature
Le filettature sono elementi meccanici che permettono il collegamento e la trasmissione del moto tra componenti. I dettagli fondamentali di una filettatura includono il profilo dei filetti, il passo (distanza tra filetti adiacenti), i diametri (nominale, medio e di nocciolo) e l'angolo d'elica. Nei disegni tecnici, la rappresentazione grafica delle filettature richiede l'indicazione del tipo, del diametro nominale e della lunghezza di filettatura. Esistono vari tipi di filettature, come quelle metriche ISO, Whitworth, GAS e trapezoidali, ognuna con specifiche applicazioni e requisiti di progettazione.Collegamenti Filettati e Dispositivi di Sicurezza
I collegamenti filettati, quali viti, dadi e prigionieri, sono impiegati per unire componenti in modo reversibile o permanente. La selezione del tipo di collegamento è basata su fattori come la resistenza richiesta, la frequenza di smontaggio e l'accessibilità. Per contrastare lo svitamento involontario dovuto a vibrazioni o carichi alternati, si utilizzano dispositivi di sicurezza come rondelle elastiche, contro-dadi e dispositivi di bloccaggio. Questi accorgimenti sono essenziali per mantenere l'integrità e l'affidabilità dei collegamenti filettati in diverse condizioni operative.
Show More

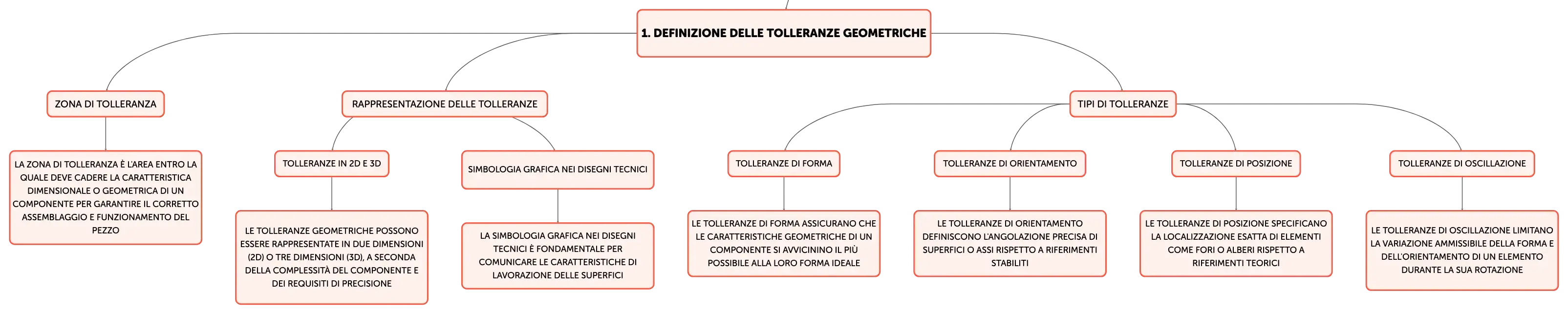

Definizione delle tolleranze geometriche
Zona di tolleranza
La zona di tolleranza è l'area entro la quale deve cadere la caratteristica dimensionale o geometrica di un componente per garantire il corretto assemblaggio e funzionamento del pezzo
Rappresentazione delle tolleranze
Tolleranze in 2D e 3D
Le tolleranze geometriche possono essere rappresentate in due dimensioni (2D) o tre dimensioni (3D), a seconda della complessità del componente e dei requisiti di precisione
Simbologia grafica nei disegni tecnici
La simbologia grafica nei disegni tecnici è fondamentale per comunicare le caratteristiche di lavorazione delle superfici
Tipi di tolleranze
Tolleranze di forma
Le tolleranze di forma assicurano che le caratteristiche geometriche di un componente si avvicinino il più possibile alla loro forma ideale
Tolleranze di orientamento
Le tolleranze di orientamento definiscono l'angolazione precisa di superfici o assi rispetto a riferimenti stabiliti
Tolleranze di posizione
Le tolleranze di posizione specificano la localizzazione esatta di elementi come fori o alberi rispetto a riferimenti teorici
Tolleranze di oscillazione
Le tolleranze di oscillazione limitano la variazione ammissibile della forma e dell'orientamento di un elemento durante la sua rotazione

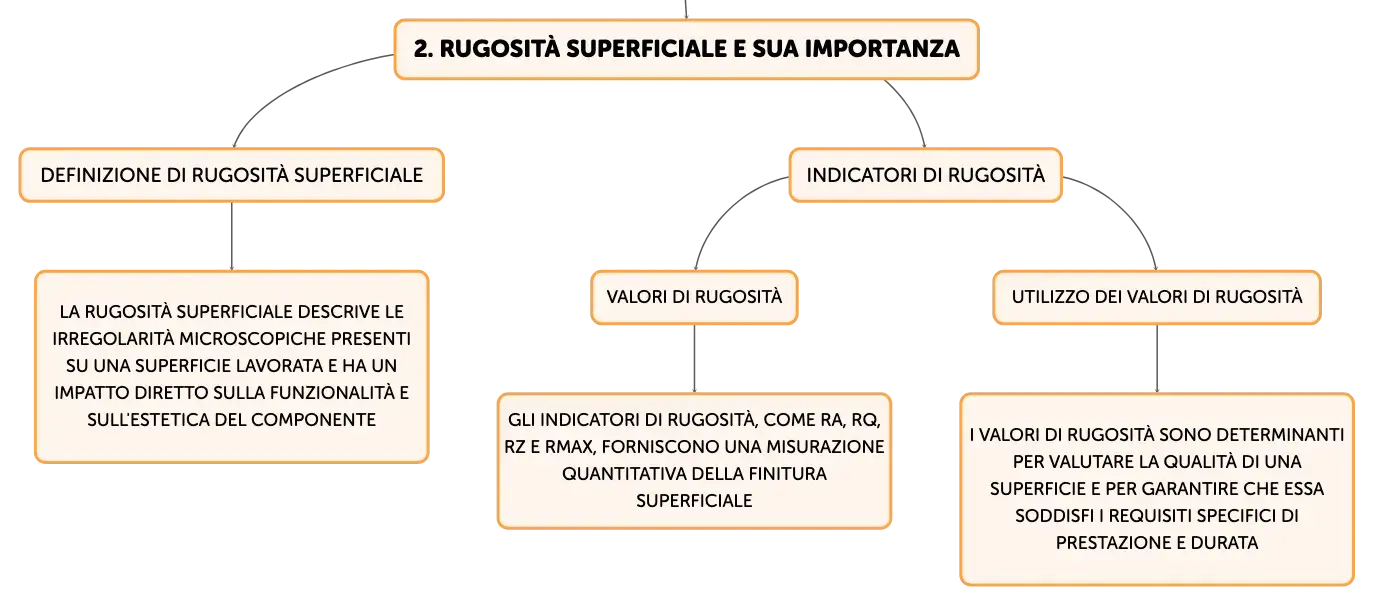

Rugosità superficiale e sua importanza
Definizione di rugosità superficiale
La rugosità superficiale descrive le irregolarità microscopiche presenti su una superficie lavorata e ha un impatto diretto sulla funzionalità e sull'estetica del componente
Indicatori di rugosità
Valori di rugosità
Gli indicatori di rugosità, come Ra, Rq, Rz e Rmax, forniscono una misurazione quantitativa della finitura superficiale
Utilizzo dei valori di rugosità
I valori di rugosità sono determinanti per valutare la qualità di una superficie e per garantire che essa soddisfi i requisiti specifici di prestazione e durata

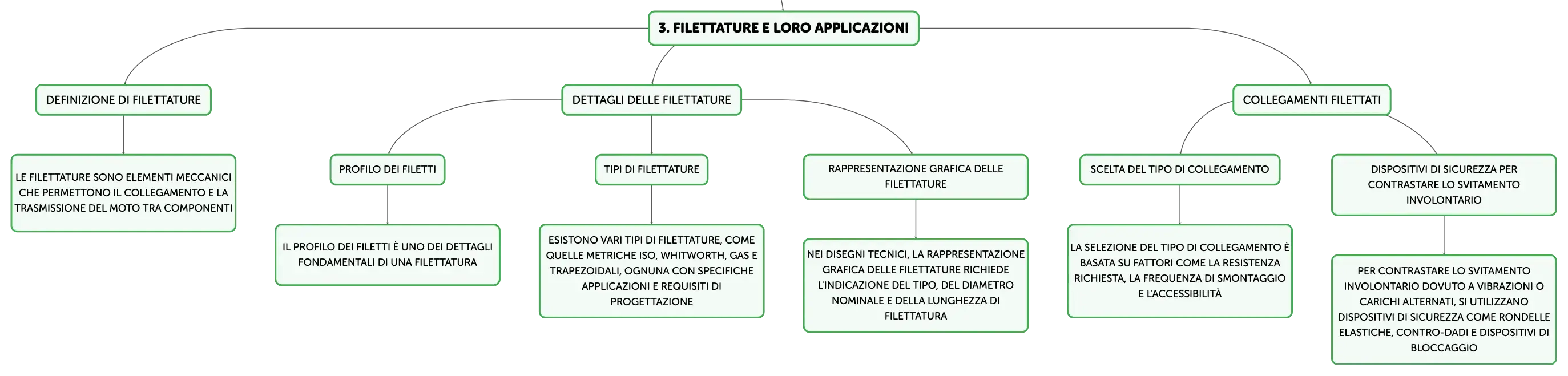

Filettature e loro applicazioni
Definizione di filettature
Le filettature sono elementi meccanici che permettono il collegamento e la trasmissione del moto tra componenti
Dettagli delle filettature
Profilo dei filetti
Il profilo dei filetti è uno dei dettagli fondamentali di una filettatura
Tipi di filettature
Esistono vari tipi di filettature, come quelle metriche ISO, Whitworth, GAS e trapezoidali, ognuna con specifiche applicazioni e requisiti di progettazione
Rappresentazione grafica delle filettature
Nei disegni tecnici, la rappresentazione grafica delle filettature richiede l'indicazione del tipo, del diametro nominale e della lunghezza di filettatura
Collegamenti filettati
Scelta del tipo di collegamento
La selezione del tipo di collegamento è basata su fattori come la resistenza richiesta, la frequenza di smontaggio e l'accessibilità
Dispositivi di sicurezza per contrastare lo svitamento involontario
Per contrastare lo svitamento involontario dovuto a vibrazioni o carichi alternati, si utilizzano dispositivi di sicurezza come rondelle elastiche, contro-dadi e dispositivi di bloccaggio
Tolleranze geometriche e loro applicazioni nella progettazione meccanica
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
La zona di ______ è l'area dove deve rientrare la caratteristica di un elemento per assicurare il corretto ______ e funzionamento.
tolleranza
assemblaggio
01
Le tolleranze geometriche assicurano l'______ e la ______ dei componenti meccanici.
intercambiabilità
qualità
02
Questi parametri possono essere applicati a linee, superfici, ______ e piani ______ dei componenti.
assi
mediani
