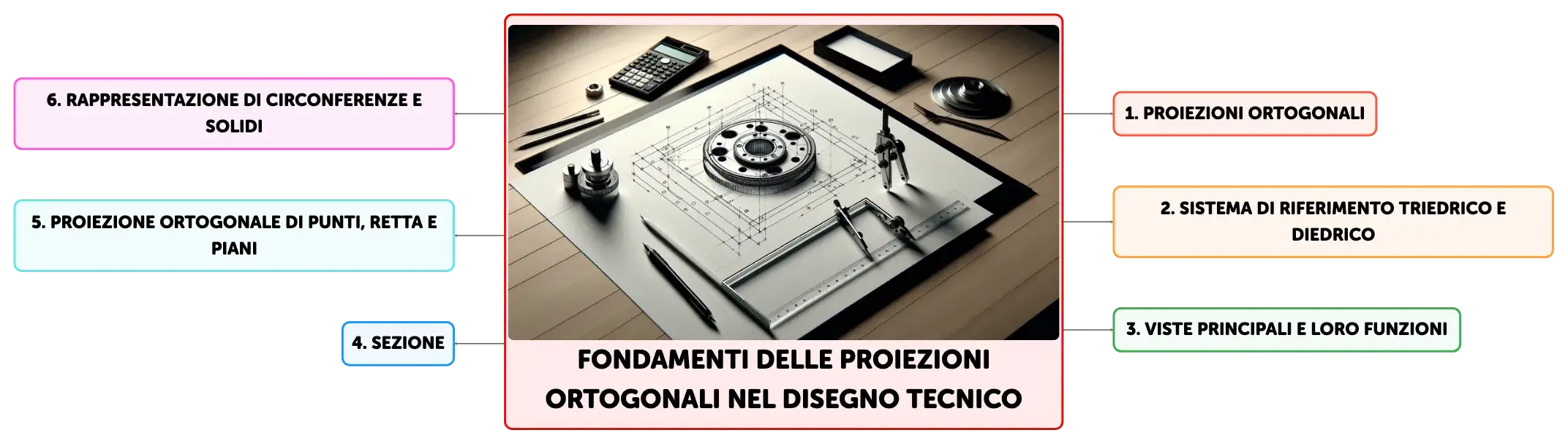

Fondamenti delle Proiezioni Ortogonali nel Disegno Tecnico

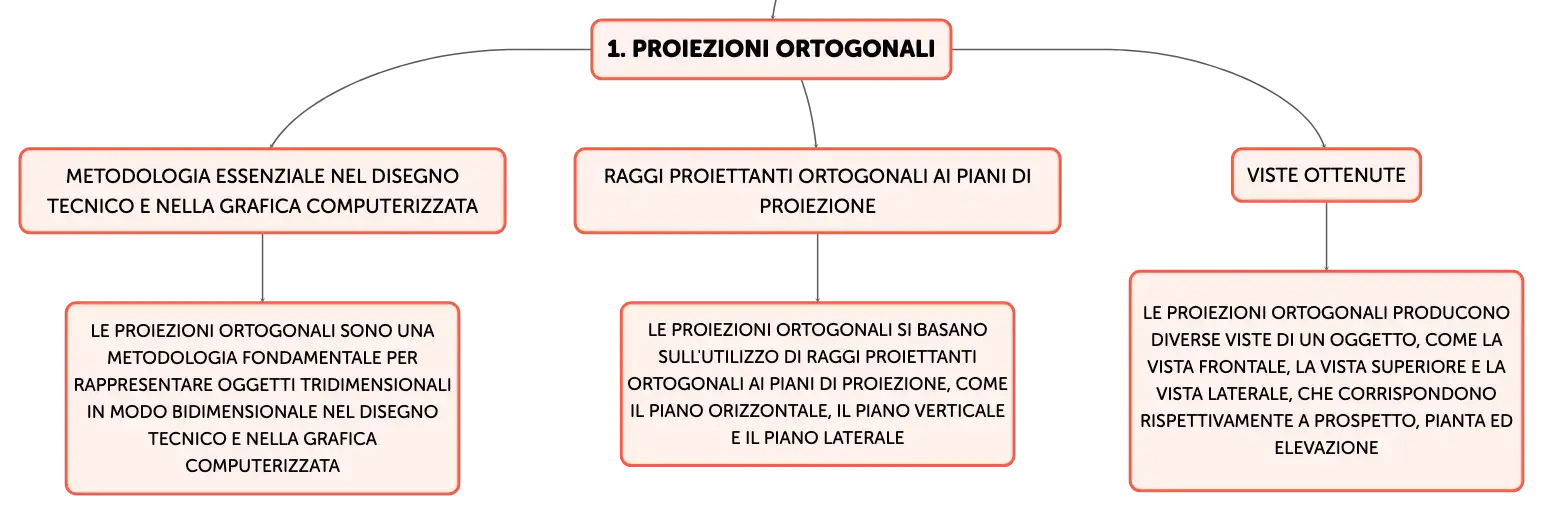

Le proiezioni ortogonali sono una metodologia essenziale nel disegno tecnico e nella grafica computerizzata per trasformare oggetti tridimensionali in rappresentazioni bidimensionali. Questo processo si avvale di raggi proiettanti ortogonali ai piani di proiezione: il piano orizzontale (PO), il piano verticale (PV) e il piano laterale (PL). Le immagini ottenute, dette viste, comprendono la vista frontale, la vista superiore e la vista laterale, corrispondenti rispettivamente a prospetto, pianta e elevazione. La vista ausiliaria si utilizza per rappresentare oggetti non paralleli ai piani principali, fornendo una visione più completa dell'oggetto.Sistema di Riferimento Triedrico e Diedrico

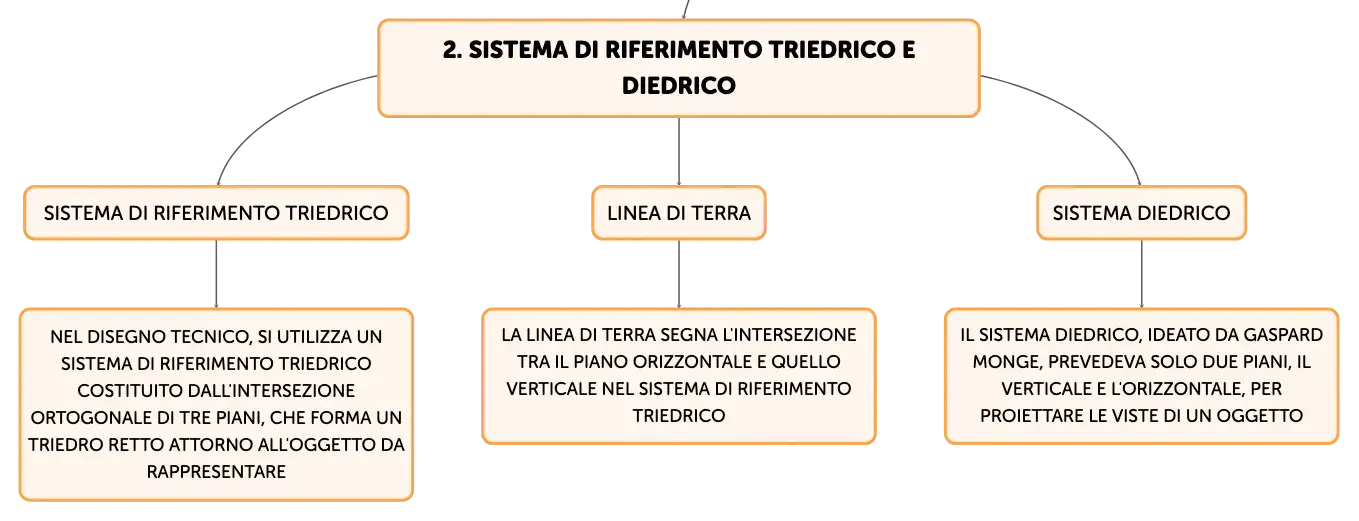

Nel disegno tecnico, si utilizza un sistema di riferimento triedrico, costituito dall'intersezione ortogonale di tre piani, che forma un triedro retto attorno all'oggetto da rappresentare. Le tre viste ortogonali principali sono disposte su un unico foglio come se fossero le facce di un triedro aperto. La linea di terra (LT) segna l'intersezione tra il piano orizzontale e quello verticale. In origine, il metodo di proiezione ideato da Gaspard Monge prevedeva solo due piani, il verticale e l'orizzontale, dando vita al sistema diedrico.Le Viste Principali e le Loro Funzioni
Ogni vista principale in una proiezione ortogonale ha uno scopo definito. La vista dall'alto, o pianta, illustra la disposizione orizzontale degli elementi, come il layout di un piano edilizio. La vista frontale, o prospetto, e la vista laterale, o elevazione, mostrano l'aspetto esteriore e i dettagli di un oggetto tridimensionale, come le facciate di un edificio. Queste viste sono cruciali nel settore edilizio per comunicare informazioni su altezze, finiture e dettagli architettonici.La Sezione: Uno Sguardo all'Interno degli Oggetti
La sezione è una rappresentazione grafica che rivela l'interno di un oggetto tridimensionale, come se fosse stato sezionato lungo un piano. Nel disegno tecnico, le parti sezionate sono spesso evidenziate con tratteggi specifici per indicare i diversi materiali. Questa tecnica è fondamentale per esporre la struttura interna e i componenti non visibili dall'esterno di un oggetto.Proiezione Ortogonale di Punti, Retta e Piani

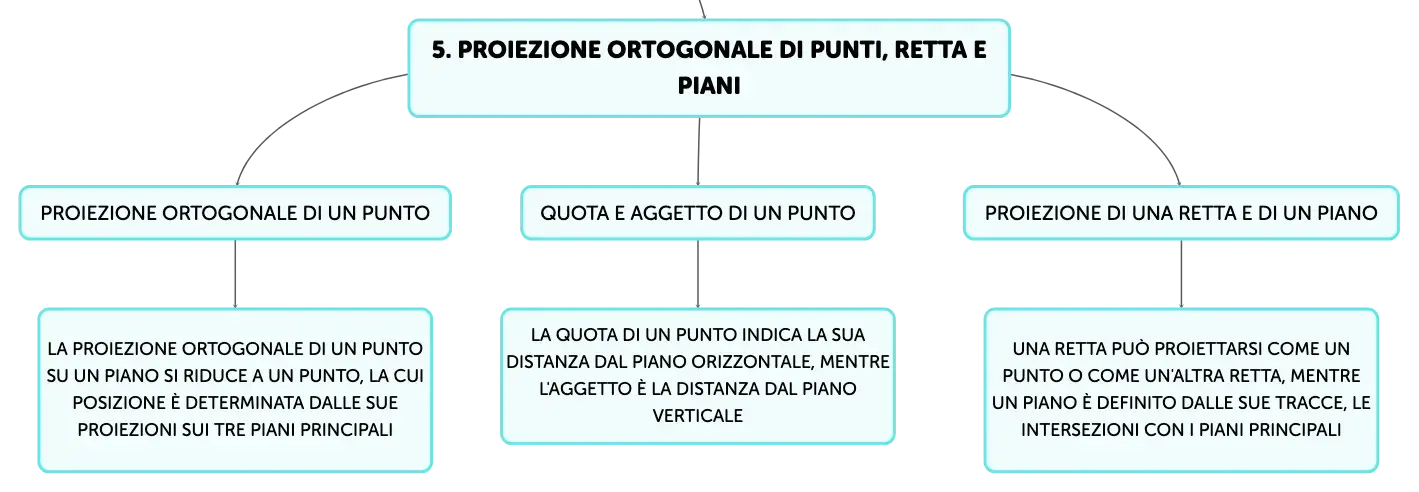

La proiezione ortogonale di un punto su un piano si riduce a un punto, la cui posizione è determinata dalle sue proiezioni sui tre piani principali. La quota di un punto indica la sua distanza dal piano orizzontale, mentre l'aggetto è la distanza dal piano verticale. Una retta può proiettarsi come un punto o come un'altra retta, a seconda della sua inclinazione rispetto ai piani. Un piano è definito dalle sue tracce, le intersezioni con i piani principali, e può generare un triangolo delle tracce se non è perpendicolare a nessun piano principale.Rappresentazione di Circonferenze e Solidi

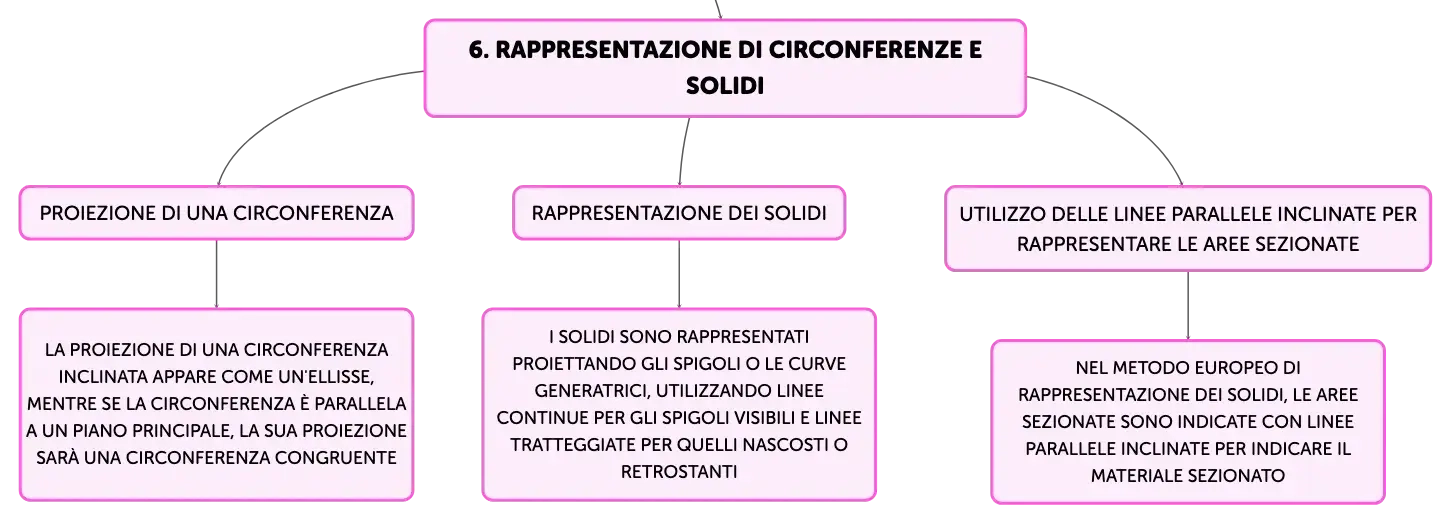

La proiezione di una circonferenza inclinata appare come un'ellisse, mentre se la circonferenza è parallela a un piano principale, la sua proiezione sarà una circonferenza congruente. I solidi sono rappresentati proiettando gli spigoli o le curve generatrici. Nel metodo europeo, gli spigoli visibili sono delineati con linee continue, mentre quelli nascosti o retrostanti con linee tratteggiate. Le aree sezionate sono rappresentate con linee parallele inclinate per indicare il materiale sezionato.Metodi di Proiezione: Primo Diedro e Terzo Diedro
I due metodi principali di proiezione ortogonale sono il primo diedro (metodo europeo) e il terzo diedro (metodo americano). Nel primo diedro, l'oggetto è posizionato al di sopra e davanti ai piani di proiezione, considerati opachi. Nel terzo diedro, l'oggetto si trova al di sotto e dietro ai piani di proiezione, immaginati come trasparenti. Questi metodi determinano la disposizione delle viste nell'immagine finale: nel primo diedro le viste sono proiettate all'interno delle pareti di una scatola immaginaria, mentre nel terzo diedro sono proiettate all'esterno.Vuoi creare mappe dal tuo materiale?
Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.
Prova Algor
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
1
Proiezioni ortogonali: raggi proiettanti
Clicca per vedere la risposta
2
Viste nelle proiezioni ortogonali
Clicca per vedere la risposta
3
Vista ausiliaria
Clicca per vedere la risposta
4
Le tre ______ ______ principali sono posizionate su un singolo foglio come se fossero le superfici di un triedro ______.
Clicca per vedere la risposta
5
La ______ di ______ indica dove si incontrano il piano orizzontale e quello verticale.
Clicca per vedere la risposta
6
Il metodo di proiezione creato da ______ ______ inizialmente utilizzava solamente due piani: quello verticale e quello orizzontale, formando il sistema ______.
Clicca per vedere la risposta
7
Vista dall'alto in proiezione ortogonale
Clicca per vedere la risposta
8
Vista frontale e laterale in proiezione ortogonale
Clicca per vedere la risposta
9
La ______ mostra l'interno di un oggetto tridimensionale come se fosse tagliato lungo un piano.
Clicca per vedere la risposta
10
Proiezione ortogonale di un punto
Clicca per vedere la risposta
11
Quota e aggetto di un punto
Clicca per vedere la risposta
12
Tracce di un piano
Clicca per vedere la risposta
13
Quando una ______ è inclinata rispetto al piano di proiezione, la sua immagine appare come un'______.
Clicca per vedere la risposta
14
Se la ______ è parallela a un piano principale, la sua proiezione sarà una ______ congruente.
Clicca per vedere la risposta
15
Nel metodo ______, gli spigoli visibili sono rappresentati con linee ______ e quelli nascosti con linee ______.
Clicca per vedere la risposta
16
Le aree ______ sono indicate con linee parallele inclinate per mostrare il materiale ______.
Clicca per vedere la risposta
17
Posizione oggetto nel primo diedro
Clicca per vedere la risposta
18
Posizione oggetto nel terzo diedro
Clicca per vedere la risposta
19
Disposizione viste nelle proiezioni
Clicca per vedere la risposta
