Assonometria: Definizione e Principi

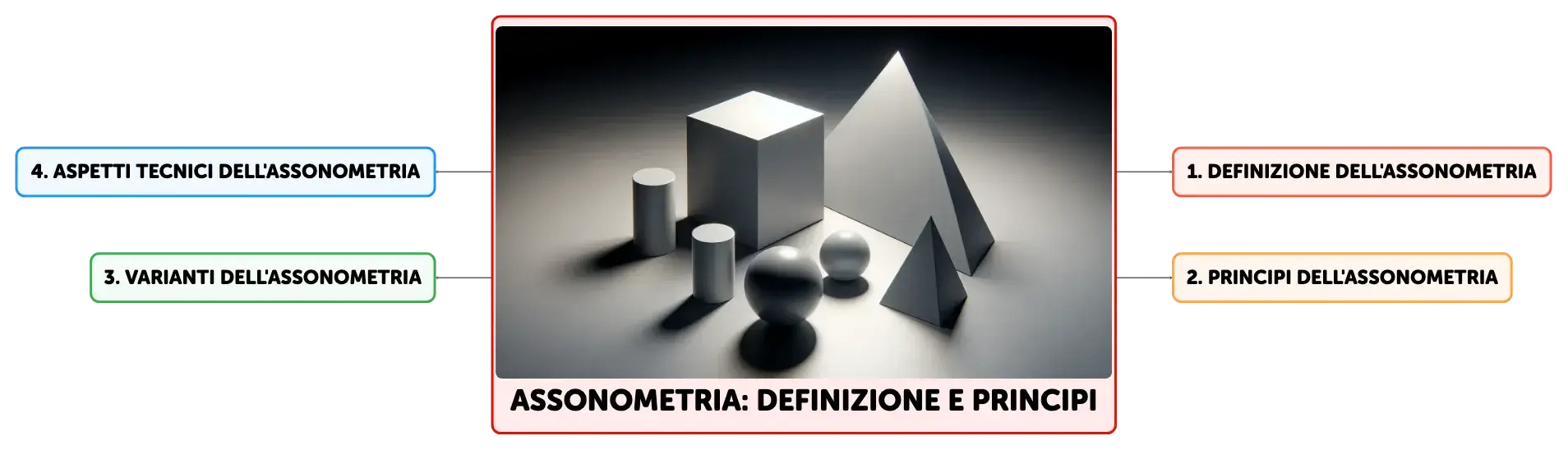

Mappa concettuale
L'assonometria è una tecnica di rappresentazione grafica che consente di visualizzare oggetti tridimensionali su superfici bidimensionali mantenendo proporzioni e parallelismi. Si divide in ortogonale, con varianti isometrica, dimetrica e trimetrica, e obliqua, con l'applicazione del principio di Pohlke. Fondamentale in architettura e design, l'assonometria è scelta in base all'oggetto da rappresentare e all'impatto visivo desiderato.
Riassunto
Schema
Definizione e Principi dell'Assonometria
L'assonometria è una metodologia di rappresentazione grafica che permette di visualizzare oggetti tridimensionali su un piano bidimensionale attraverso l'uso di proiezioni parallele. A differenza della prospettiva, che simula la percezione visiva umana e introduce distorsioni per effetto della distanza, l'assonometria conserva la proporzionalità e il parallelismo delle linee, garantendo una rappresentazione fedele delle proporzioni dell'oggetto. Si distingue in assonometria ortogonale, con raggi proiettanti perpendicolari al piano di proiezione, e assonometria obliqua, dove l'angolo di incidenza varia. In entrambi i casi, la distanza dell'oggetto dal piano di proiezione non altera la scala, che rimane costante per tutti gli elementi paralleli.Assonometria Ortogonale e le Sue Varianti
L'assonometria ortogonale si basa sull'intersezione dei tre piani fondamentali dello spazio, generando gli assi X, Y e Z, che rappresentano rispettivamente larghezza, lunghezza e altezza. La somma degli angoli formati da questi assi è di 360°, assicurando una corrispondenza diretta e non ambigua tra l'oggetto e la sua rappresentazione grafica. Questo tipo di assonometria si suddivide in tre categorie principali: isometrica, in cui gli assi sono inclinati ugualmente rispetto al piano di proiezione; dimetrica, con due assi uguali e il terzo diverso; e trimetrica, dove ogni asse ha una propria inclinazione. Queste varianti si differenziano per il numero di coefficienti di riduzione utilizzati per rappresentare le tre dimensioni.La Proiezione Isometrica e le Sue Regole
La proiezione isometrica è un tipo di assonometria ortogonale che si caratterizza per gli assi che si intersecano a 120° l'uno con l'altro, creando una rappresentazione equilibrata delle tre dimensioni. Questo metodo è comunemente utilizzato per la sua semplicità e per la facilità di lettura che offre. Nella pratica, si adottano rapporti di riduzione unitari lungo i tre assi, nonostante il coefficiente di riduzione reale sia di circa 0.816, il che comporta una leggera distorsione delle dimensioni reali dell'oggetto rappresentato.Assonometria Dimetrica e Trimetrica: Applicazioni e Differenze
L'assonometria dimetrica utilizza due assi con la stessa inclinazione e un terzo asse con un'inclinazione differente, permettendo di enfatizzare una particolare vista dell'oggetto. La trimetrica, con tre assi inclinati diversamente, offre una rappresentazione più complessa e dettagliata, ma è meno utilizzata a causa della maggiore difficoltà di realizzazione. Entrambe le tecniche producono immagini con prospettive scorciate e richiedono coefficienti di riduzione specifici per ciascun asse, in base alla loro inclinazione rispetto al piano di proiezione.Assonometria Obliqua e il Principio di Pohlke
L'assonometria obliqua si distingue per i raggi proiettanti che formano angoli diversi da 90° con il piano di proiezione. Il teorema di Pohlke afferma che è possibile rappresentare tre segmenti di lunghezze e direzioni arbitrarie come se fossero uguali e perpendicolari tra loro attraverso una proiezione parallela adeguata. Sebbene teoricamente esistano infinite varianti di assonometria obliqua, nella pratica si tende a utilizzare alcune tipologie standardizzate, come l'assonometria cavaliera, che mantiene un angolo retto tra uno dei piani della triade e il piano di proiezione.Criteri di Scelta dell'Assonometria nelle Rappresentazioni Tecniche
La selezione del tipo di assonometria da utilizzare dipende da vari fattori, tra cui l'efficacia comunicativa e la velocità di esecuzione richiesta. L'assonometria isometrica è ideale per oggetti con dimensioni simili in tutte le direzioni, mentre la dimetrica è più adatta per evidenziare la profondità. L'assonometria cavaliera permette di variare la percezione dell'oggetto modificando gli angoli tra gli assi. L'assonometria è uno strumento versatile e prezioso in campi come l'urbanistica, l'architettura e il design, per la rappresentazione accurata e chiara di oggetti, strutture e spazi.
Mostra di più

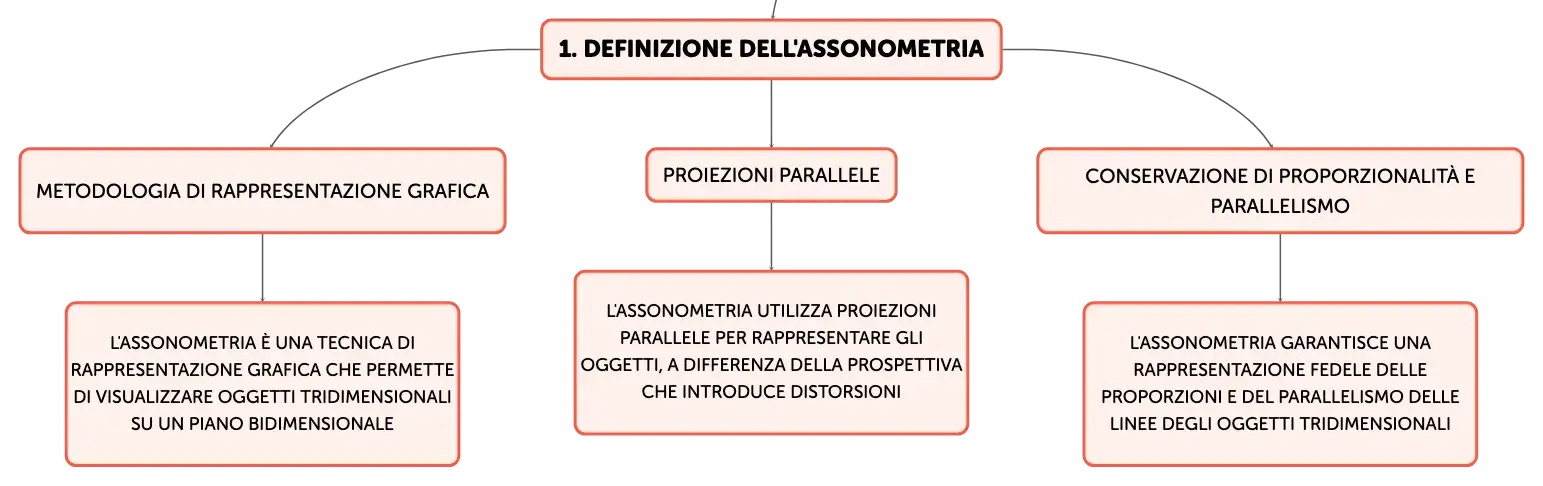

Definizione dell'Assonometria
Metodologia di rappresentazione grafica
L'assonometria è una tecnica di rappresentazione grafica che permette di visualizzare oggetti tridimensionali su un piano bidimensionale
Proiezioni parallele
L'assonometria utilizza proiezioni parallele per rappresentare gli oggetti, a differenza della prospettiva che introduce distorsioni
Conservazione di proporzionalità e parallelismo
L'assonometria garantisce una rappresentazione fedele delle proporzioni e del parallelismo delle linee degli oggetti tridimensionali

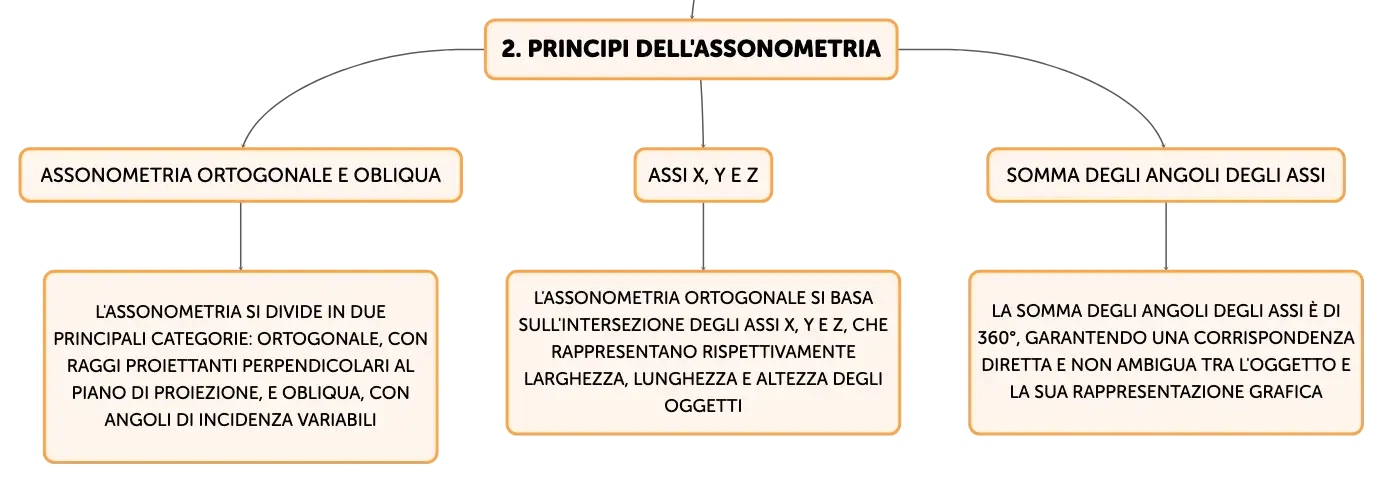

Principi dell'Assonometria
Assonometria ortogonale e obliqua
L'assonometria si divide in due principali categorie: ortogonale, con raggi proiettanti perpendicolari al piano di proiezione, e obliqua, con angoli di incidenza variabili
Assi X, Y e Z
L'assonometria ortogonale si basa sull'intersezione degli assi X, Y e Z, che rappresentano rispettivamente larghezza, lunghezza e altezza degli oggetti
Somma degli angoli degli assi
La somma degli angoli degli assi è di 360°, garantendo una corrispondenza diretta e non ambigua tra l'oggetto e la sua rappresentazione grafica

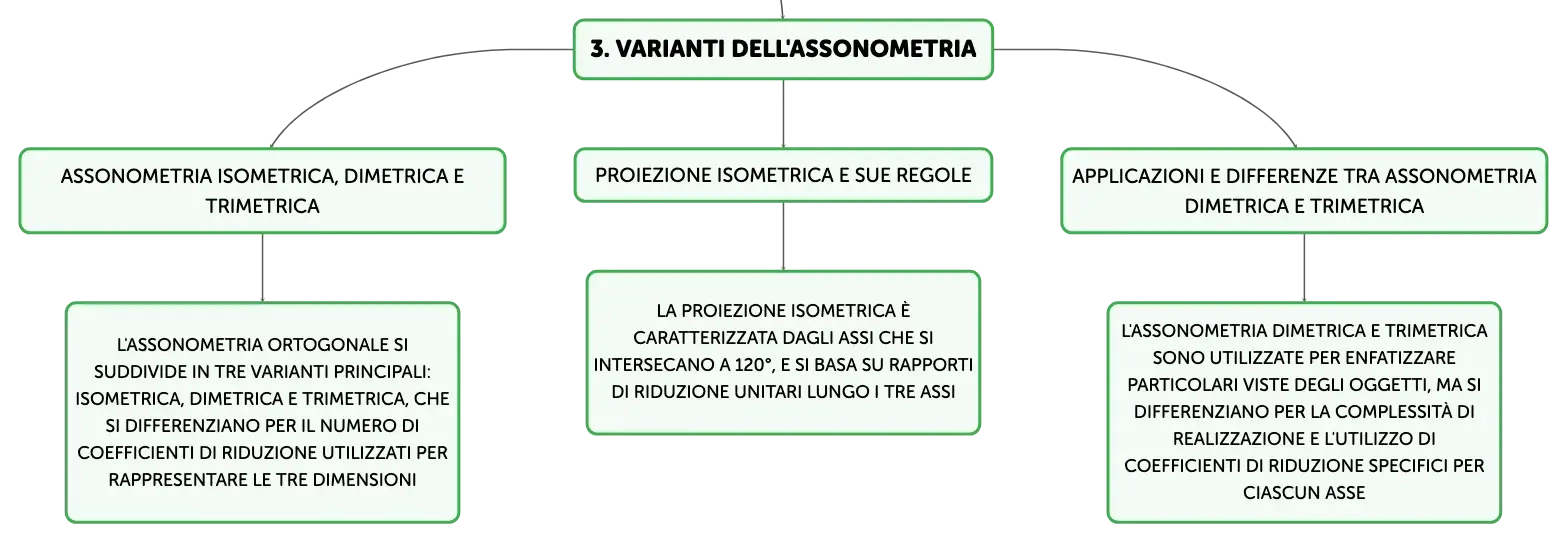

Varianti dell'Assonometria
Assonometria isometrica, dimetrica e trimetrica
L'assonometria ortogonale si suddivide in tre varianti principali: isometrica, dimetrica e trimetrica, che si differenziano per il numero di coefficienti di riduzione utilizzati per rappresentare le tre dimensioni
Proiezione isometrica e sue regole
La proiezione isometrica è caratterizzata dagli assi che si intersecano a 120°, e si basa su rapporti di riduzione unitari lungo i tre assi
Applicazioni e differenze tra assonometria dimetrica e trimetrica
L'assonometria dimetrica e trimetrica sono utilizzate per enfatizzare particolari viste degli oggetti, ma si differenziano per la complessità di realizzazione e l'utilizzo di coefficienti di riduzione specifici per ciascun asse

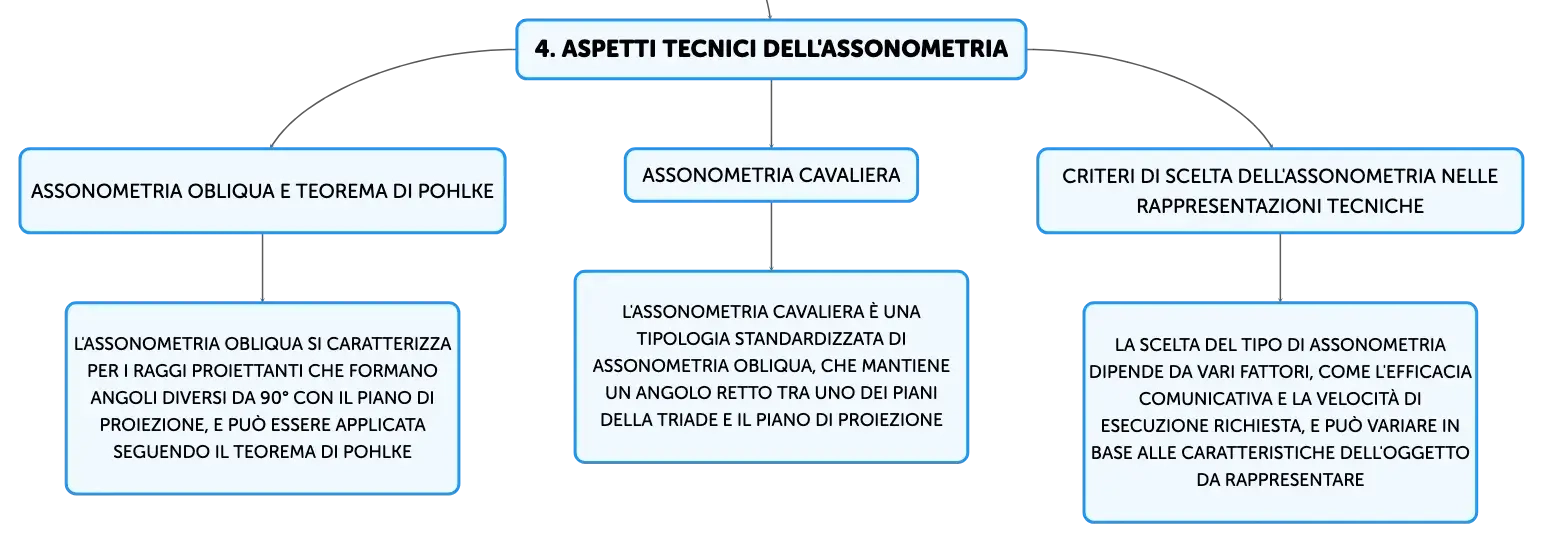

Aspetti tecnici dell'Assonometria
Assonometria obliqua e teorema di Pohlke
L'assonometria obliqua si caratterizza per i raggi proiettanti che formano angoli diversi da 90° con il piano di proiezione, e può essere applicata seguendo il teorema di Pohlke
Assonometria cavaliera
L'assonometria cavaliera è una tipologia standardizzata di assonometria obliqua, che mantiene un angolo retto tra uno dei piani della triade e il piano di proiezione
Criteri di scelta dell'assonometria nelle rappresentazioni tecniche
La scelta del tipo di assonometria dipende da vari fattori, come l'efficacia comunicativa e la velocità di esecuzione richiesta, e può variare in base alle caratteristiche dell'oggetto da rappresentare
Assonometria: Definizione e Principi
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
L'______ è un metodo per rappresentare graficamente oggetti 3D su superfici 2D usando proiezioni ______.
assonometria
parallele
01
L'assonometria si divide in ______ ortogonale e ______ obliqua.
assonometria
assonometria
02
Nell'assonometria ortogonale, i raggi proiettanti sono ______ al piano di proiezione.
perpendicolari
