La fibra ottica e le sue caratteristiche
Mappa concettuale
La fibra ottica rappresenta una tecnologia fondamentale per le telecomunicazioni, grazie alla sua capacità di trasmettere dati a lunghe distanze con bassa attenuazione e alta velocità. Questi filamenti, realizzati in silice o materiali plastici, sfruttano la riflessione totale interna per guidare la luce. Le fibre si classificano in multimodali e monomodali, ognuna con specifiche applicazioni e vantaggi, come l'immunità alle interferenze elettromagnetiche e la sicurezza nella trasmissione dei dati.
Riassunto
Schema
Principi Fondamentali della Fibra Ottica
La fibra ottica è un elemento chiave nelle reti di telecomunicazioni a banda larga, caratterizzata dalla sua capacità di trasmettere segnali ottici su lunghe distanze con perdite trascurabili. Questi sottili filamenti sono realizzati in silice o materiali plastici e presentano una struttura composta da un nucleo centrale (core), circondato da un mantello (cladding) con indice di rifrazione minore, che insieme facilitano la riflessione totale interna della luce. Un rivestimento protettivo (buffer) e una guaina esterna (jacket) proteggono la fibra da danni meccanici e ambientali. La luce si propaga all'interno della fibra ottica attraverso riflessioni interne multiple, un fenomeno che si verifica quando il raggio luminoso incide sul core con un angolo maggiore rispetto all'angolo critico, determinato dalla differenza degli indici di rifrazione tra core e cladding.Vantaggi e Applicazioni della Fibra Ottica nelle Telecomunicazioni
La fibra ottica offre numerosi vantaggi rispetto ai cavi in rame: bassa attenuazione, che consente trasmissioni su lunghe distanze senza significativa perdita di segnale; elevate capacità di banda passante e velocità di trasmissione, che possono raggiungere i terabits al secondo; immunità alle interferenze elettromagnetiche; minor peso e ingombro; resistenza a condizioni ambientali estreme; sicurezza nella trasmissione dei dati, grazie alla difficoltà di intercettazione; e abbondanza di silice, il materiale principale per la sua produzione. Queste caratteristiche rendono la fibra ottica la scelta preferenziale per le infrastrutture di telecomunicazione avanzate, come la Rete in fibra ottica Interpolizie, che necessita di alte prestazioni e sicurezza.Meccanismi di Propagazione e Fenomeni di Attenuazione nella Fibra Ottica
La propagazione della luce nella fibra ottica è governata dall'indice di rifrazione e dall'apertura numerica, che definiscono la capacità della fibra di catturare e guidare l'energia luminosa. Durante la trasmissione, il segnale può subire attenuazioni a causa di perdite intrinseche, come la diffusione di Rayleigh e l'assorbimento dovuto a impurità, e perdite estrinseche, come quelle causate da curve troppo strette o disallineamenti nelle giunzioni. Per ridurre queste perdite, è essenziale utilizzare materiali di alta qualità e prestare attenzione a evitare stress meccanici durante la fabbricazione e l'installazione della fibra.Classificazione e Caratteristiche delle Fibre Ottiche
Le fibre ottiche si dividono in due categorie principali: multimodali e monomodali. Le fibre multimodali hanno un diametro del core più ampio (circa 50 µm) e possono trasmettere diversi modi di luce. Si distinguono in step index e graded index, a seconda del profilo dell'indice di rifrazione. Le fibre monomodali, con un core di circa 8-10 µm, supportano un unico modo di luce, eliminando la dispersione modale e favorendo trasmissioni a lunga distanza e ad alta velocità. La dispersione cromatica rappresenta un limite nelle fibre monomodali, ma può essere mitigata con l'uso di lunghezze d'onda ottimizzate o sorgenti luminose altamente monocromatiche.Standardizzazione delle Fibre Ottiche Monomodali
Le fibre ottiche monomodali sono standardizzate dall'ITU-T, che ne definisce le specifiche in base a dispersione e attenuazione. La fibra G.652 è la più comune, ottimizzata per operare nella seconda finestra ottica con una dispersione cromatica significativa a 1550 nm. La G.653 è progettata per la terza finestra ottica, con dispersione cromatica ridotta al minimo. La G.655, invece, è adatta per applicazioni a 1550 nm con dispersione non nulla. Queste classificazioni consentono di selezionare la fibra più appropriata per le esigenze specifiche di un sistema di telecomunicazione, ottimizzando le prestazioni e minimizzando la necessità di compensare la dispersione cromatica.
Mostra di più

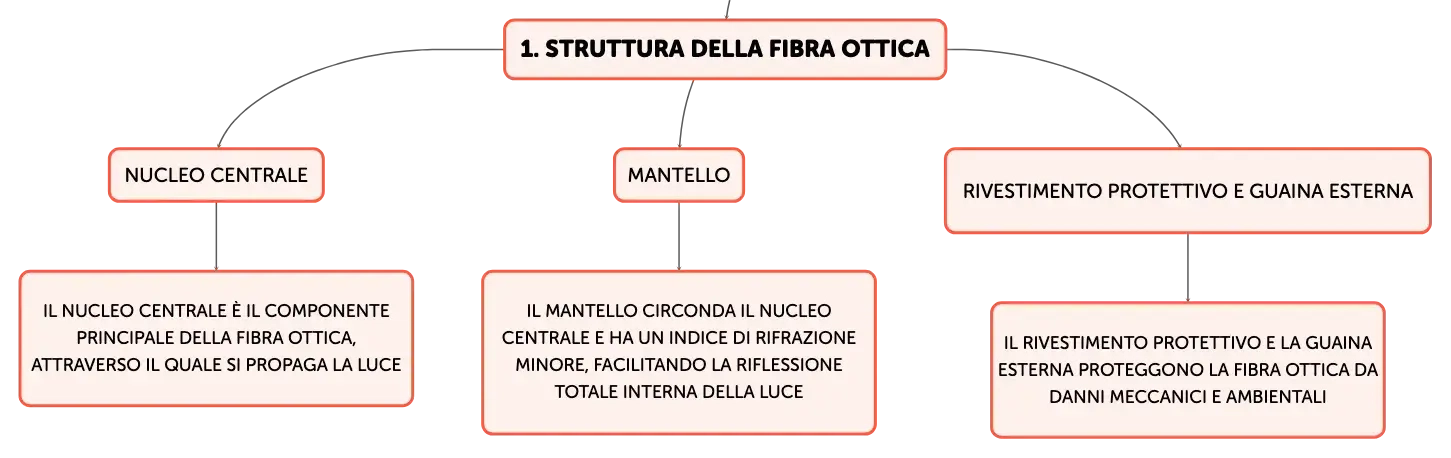

Struttura della fibra ottica
Nucleo centrale
Il nucleo centrale è il componente principale della fibra ottica, attraverso il quale si propaga la luce
Mantello
Il mantello circonda il nucleo centrale e ha un indice di rifrazione minore, facilitando la riflessione totale interna della luce
Rivestimento protettivo e guaina esterna
Il rivestimento protettivo e la guaina esterna proteggono la fibra ottica da danni meccanici e ambientali

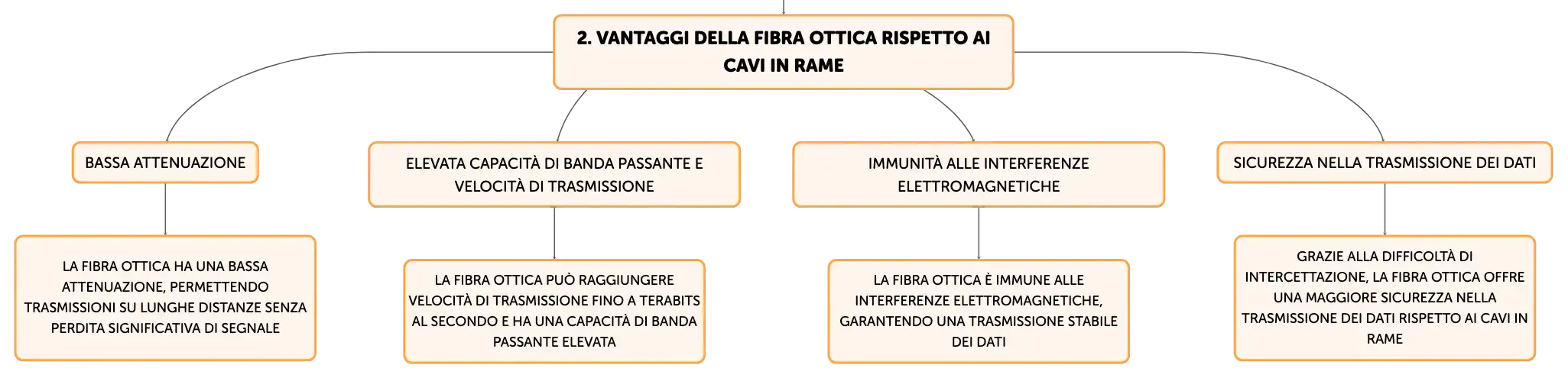

Vantaggi della fibra ottica rispetto ai cavi in rame
Bassa attenuazione
La fibra ottica ha una bassa attenuazione, permettendo trasmissioni su lunghe distanze senza perdita significativa di segnale
Elevata capacità di banda passante e velocità di trasmissione
La fibra ottica può raggiungere velocità di trasmissione fino a terabits al secondo e ha una capacità di banda passante elevata
Immunità alle interferenze elettromagnetiche
La fibra ottica è immune alle interferenze elettromagnetiche, garantendo una trasmissione stabile dei dati
Sicurezza nella trasmissione dei dati
Grazie alla difficoltà di intercettazione, la fibra ottica offre una maggiore sicurezza nella trasmissione dei dati rispetto ai cavi in rame

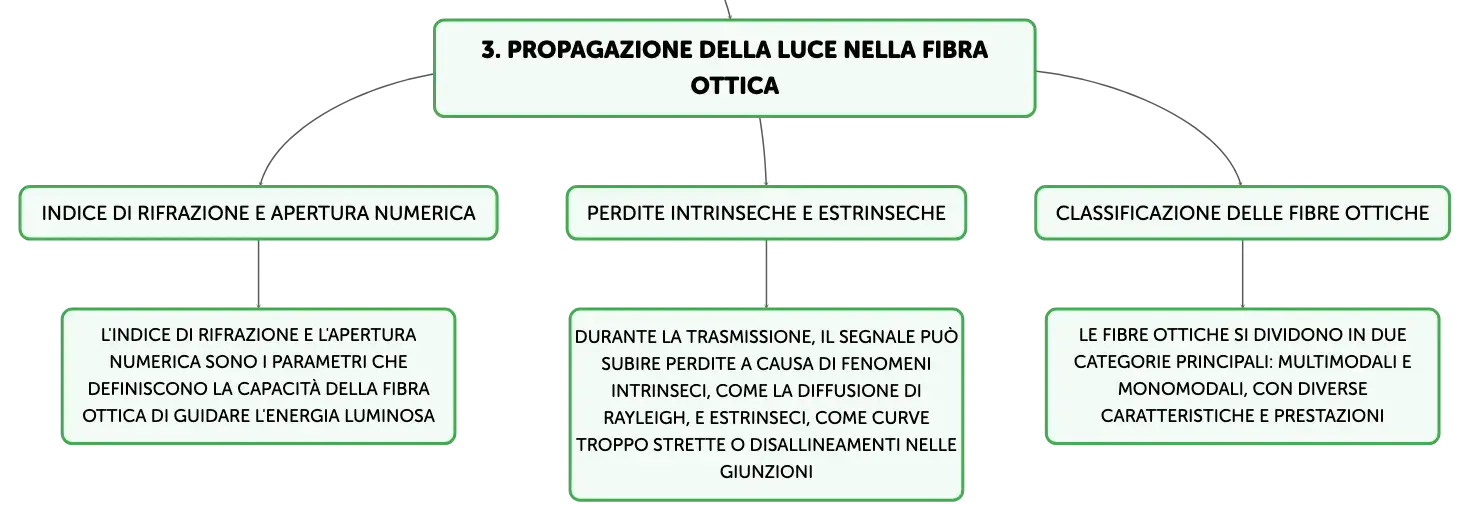

Propagazione della luce nella fibra ottica
Indice di rifrazione e apertura numerica
L'indice di rifrazione e l'apertura numerica sono i parametri che definiscono la capacità della fibra ottica di guidare l'energia luminosa
Perdite intrinseche e estrinseche
Durante la trasmissione, il segnale può subire perdite a causa di fenomeni intrinseci, come la diffusione di Rayleigh, e estrinseci, come curve troppo strette o disallineamenti nelle giunzioni
Classificazione delle fibre ottiche
Le fibre ottiche si dividono in due categorie principali: multimodali e monomodali, con diverse caratteristiche e prestazioni
La fibra ottica e le sue caratteristiche
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
La ______ ______ è fondamentale per le reti di telecomunicazioni che richiedono alta velocità, grazie alla sua capacità di inviare segnali su distanze estese con poche perdite.
fibra
ottica
01
I filamenti sottili di ______ ______ o plastica che compongono la fibra ottica sono strutturati con un nucleo centrale e un mantello che ne permette la riflessione totale della luce.
silice
materiali
02
Attenuazione fibra ottica
Bassa, permette trasmissioni lunghe distanze senza perdita segnale.
