Elementi architettonici di copertura
Mappa concettuale
L'architettura delle volte ha attraversato secoli di evoluzione, dalle volte a botte romane alle complesse strutture gotiche e rinascimentali. Le cupole, con varianti come la lanterna e il tamburo, e le volte a crociera, con i loro costoloni, hanno definito stili e funzionalità delle costruzioni storiche, influenzando anche l'architettura moderna.
Riassunto
Schema
La Volta a Botte nell'Architettura
La volta a botte è un elemento architettonico di copertura a forma semicilindrica che si estende lungo un asse lineare, distribuendo il carico orizzontalmente sui muri di sostegno. Per realizzarla, è indispensabile l'uso di una centina, una struttura temporanea che supporta i mattoni o i conci di pietra fino al completo indurimento della malta. L'intradosso, ovvero la superficie interna della volta, può essere decorato con cassettoni, elementi geometrici incavati che possono avere forme diverse, come quadrati o poligoni. Esistono due tipologie principali di volta a botte: la rettilinea, che si sviluppa lungo linee diritte, e l'anulare, che segue un percorso curvo. Questa tecnica costruttiva ha origini antiche, risalendo all'epoca romana, e ha trovato largo impiego anche nel Medioevo e nei periodi successivi, evolvendosi in varianti come la volta a crociera e la volta ogivale, quest'ultima caratteristica dell'architettura gotica.La Cupola: Evoluzione e Varianti
La cupola è una struttura architettonica che copre uno spazio circolare o poligonale con una superficie curva, solitamente semisferica. Si appoggia su un tamburo o direttamente sulle mura perimetrali e può avere un intradosso liscio o decorato con cassettoni. Durante il Medioevo e il Rinascimento, le cupole furono adattate per coprire spazi con pianta non circolare, come il quadrato, attraverso l'uso di pennacchi, elementi triangolari curvi che raccordano la base della cupola. Altre varianti includono le trombe, che permettono di passare da una pianta poligonale a una circolare. Con il Rinascimento, le cupole acquisirono elementi distintivi come la lanterna, una struttura posta sulla sommità per l'illuminazione e la ventilazione, e il tamburo, un elemento cilindrico che eleva la cupola rispetto al tetto. In epoca barocca, le cupole divennero ancora più elaborate, con l'introduzione di oculi e forme ellittiche. Le cupole estradossate, visibili dall'esterno, rappresentano un'evoluzione significativa in termini di complessità e funzionalità estetica.La Volta a Vela e la Volta a Crociera
La volta a vela è una variante della cupola in cui quattro porzioni della superficie curva vengono eliminate per adattarsi a una pianta quadrata o rettangolare, senza l'uso di elementi di transizione come i pennacchi. La volta a crociera si forma dall'intersezione di due volte a botte ortogonali, creando degli spigoli curvi e, se rinforzata da costoloni, diventa una volta a crociera costolonata. La versione ogivale di questa volta, con sezione a sesto acuto, è emblematica dell'architettura gotica e può coprire spazi di forma rettangolare o più complessa. La costruzione inizia dai costoloni, che hanno una funzione strutturale primaria oltre a quella decorativa.Varianti Gotiche: Volta Stellata e Volta a Ventaglio
Nel periodo gotico, la ricerca di una maggiore verticalità e luminosità portò allo sviluppo di varianti più elaborate della volta a crociera. La volta stellata si caratterizza per l'aggiunta di costoloni secondari che si intersecano formando un disegno simile a una stella. La volta a ventaglio, distintiva del Gotico inglese, è costituita da una serie di nervature che si irradiano da un punto centrale situato sulla sommità dei pilastri, creando un effetto visivo simile a quello di un ventaglio aperto. Queste strutture non solo hanno un forte impatto estetico ma contribuiscono anche alla distribuzione dei carichi della copertura.La Volta a Padiglione e le Sue Derivazioni
La volta a padiglione è composta da porzioni di volta a botte, chiamate fusi, che si incontrano su quattro muri perimetrali. Questa tipologia di volta è particolarmente adatta per coprire stanze di forma quadrata o rettangolare, offrendo una superficie continua che si presta a essere decorata, ad esempio con affreschi. La volta a padiglione può avere una sezione a sesto acuto e una pianta che varia da quadrata a poligonale, come dimostra la cupola di Santa Maria del Fiore a Firenze. Una variante è la volta a schifo, che presenta una superficie centrale orizzontale e viene realizzata con materiali leggeri come canne e gesso, assumendo una funzione principalmente decorativa.Innovazioni e Tipologie Particolari di Volte
La volta a botte lunettata è una variante che incorpora lunette, aperture semicircolari lungo il muro perimetrale, spesso utilizzate per inserire finestre. La volta a ombrello, simile a una cupola ma composta da porzioni di volta a botte, può presentare forme stellate o lunettate. Un'innovazione moderna è la volta a paraboloide iperbolico, realizzabile grazie al cemento armato, che con la sua doppia curvatura offre un aspetto dinamico e contemporaneo. Queste e altre tipologie meno comuni arricchiscono il repertorio delle coperture architettoniche, offrendo soluzioni estetiche e funzionali per le più diverse esigenze progettuali.
Mostra di più

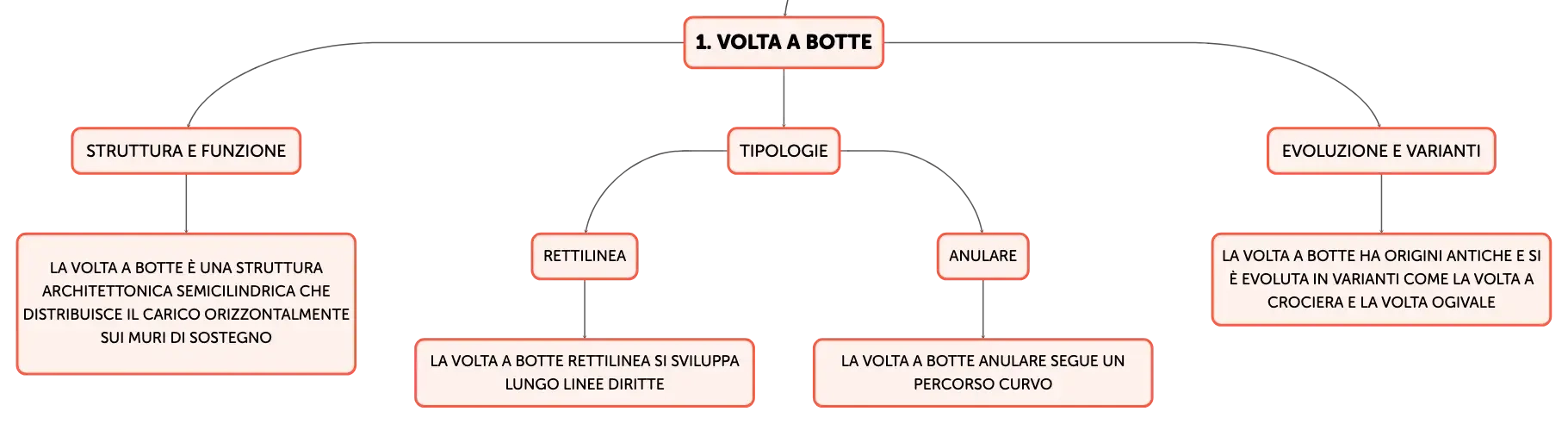

Volta a botte
Struttura e funzione
La volta a botte è una struttura architettonica semicilindrica che distribuisce il carico orizzontalmente sui muri di sostegno
Tipologie
Rettilinea
La volta a botte rettilinea si sviluppa lungo linee diritte
Anulare
La volta a botte anulare segue un percorso curvo
Evoluzione e varianti
La volta a botte ha origini antiche e si è evoluta in varianti come la volta a crociera e la volta ogivale

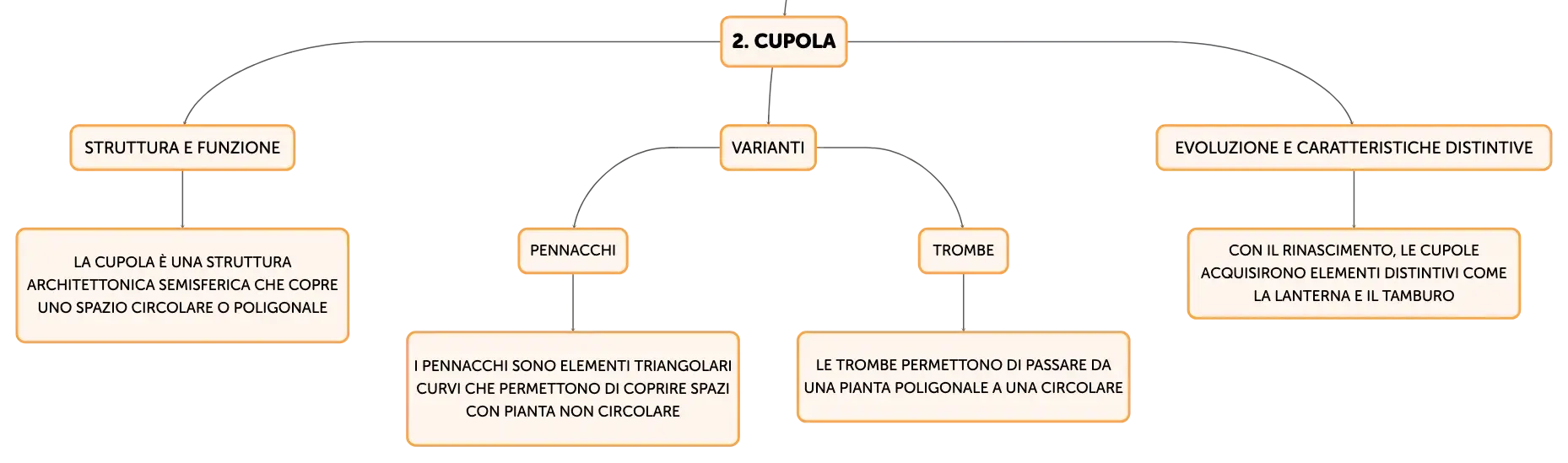

Cupola
Struttura e funzione
La cupola è una struttura architettonica semisferica che copre uno spazio circolare o poligonale
Varianti
Pennacchi
I pennacchi sono elementi triangolari curvi che permettono di coprire spazi con pianta non circolare
Trombe
Le trombe permettono di passare da una pianta poligonale a una circolare
Evoluzione e caratteristiche distintive
Con il Rinascimento, le cupole acquisirono elementi distintivi come la lanterna e il tamburo

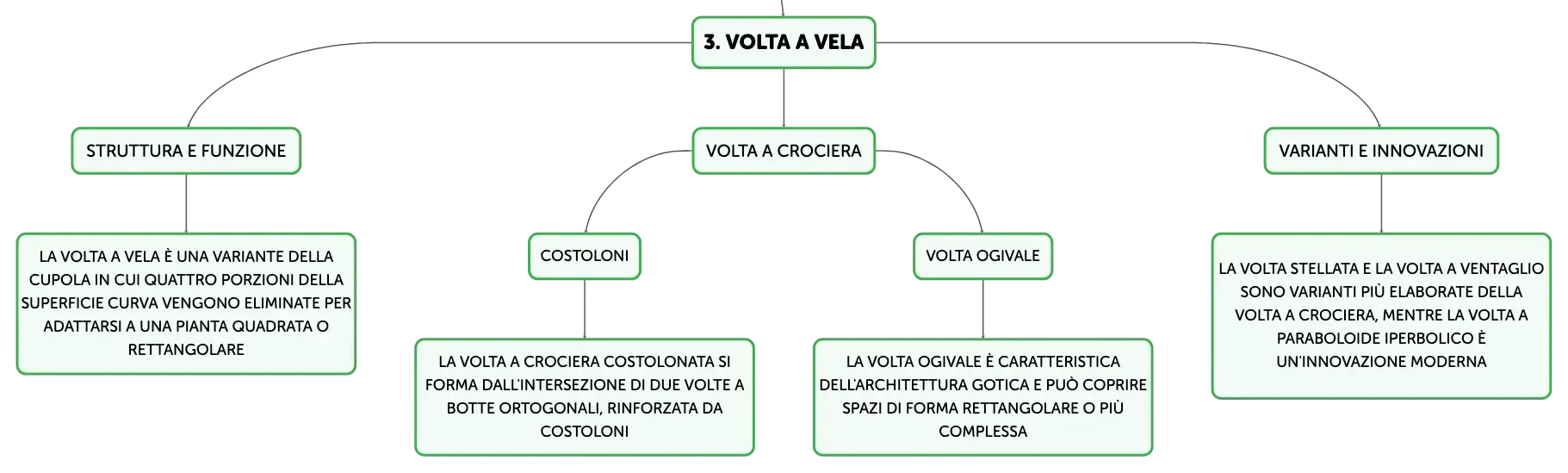

Volta a vela
Struttura e funzione
La volta a vela è una variante della cupola in cui quattro porzioni della superficie curva vengono eliminate per adattarsi a una pianta quadrata o rettangolare
Volta a crociera
Costoloni
La volta a crociera costolonata si forma dall'intersezione di due volte a botte ortogonali, rinforzata da costoloni
Volta ogivale
La volta ogivale è caratteristica dell'architettura gotica e può coprire spazi di forma rettangolare o più complessa
Varianti e innovazioni
La volta stellata e la volta a ventaglio sono varianti più elaborate della volta a crociera, mentre la volta a paraboloide iperbolico è un'innovazione moderna
Volta a padiglione
Struttura e funzione
La volta a padiglione è composta da porzioni di volta a botte che si incontrano su quattro muri perimetrali, adatta per coprire stanze di forma quadrata o rettangolare
Varianti
Volta a schifo
La volta a schifo è una variante leggera e decorativa della volta a padiglione
Volta lunettata e a ombrello
La volta lunettata incorpora aperture semicircolari lungo il muro perimetrale, mentre la volta a ombrello è composta da porzioni di volta a botte
Esempi di utilizzo
La cupola di Santa Maria del Fiore a Firenze è un esempio di volta a padiglione con sezione a sesto acuto e pianta poligonale
Elementi architettonici di copertura
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Volta a botte: elemento architettonico
Struttura semicilindrica che si estende lungo un asse, distribuisce carico sui muri di sostegno.
01
Uso della centina nella costruzione delle volte
Struttura temporanea che supporta i mattoni o conci di pietra fino all'indurimento della malta.
02
Decorazione intradosso delle volte a botte
Superficie interna decorata con cassettoni, elementi geometrici incavati come quadrati o poligoni.
