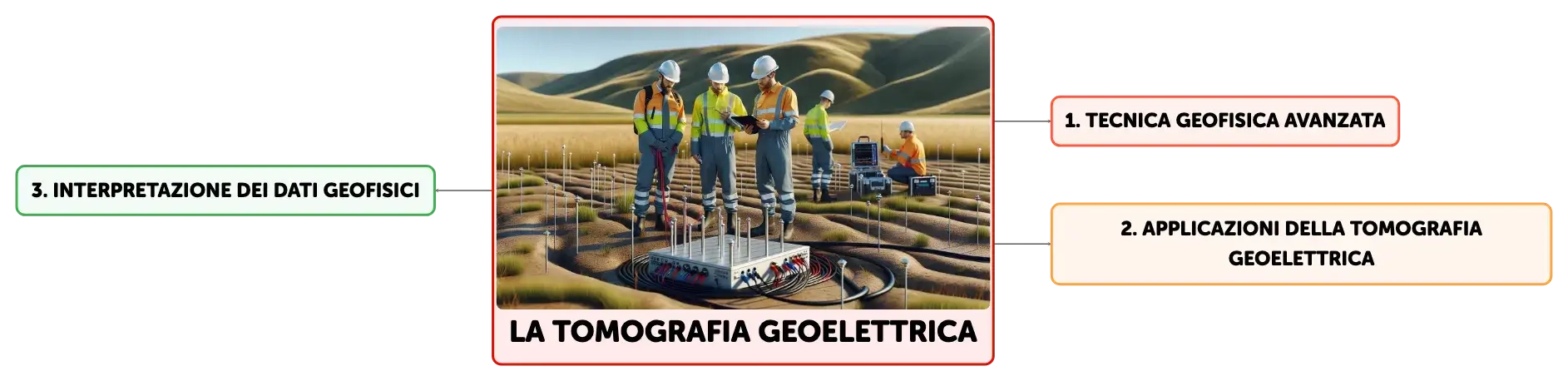

La Tomografia Geoelettrica

La tomografia geoelettrica è una metodologia geofisica che misura la resistività del sottosuolo per analizzare la composizione e la stabilità dei terreni. Attraverso tecniche come la polarizzazione indotta e l'inversione dei dati, è possibile identificare anomalie geologiche, valutare il rischio di frane e ottimizzare l'esplorazione mineraria. L'integrazione di dati geofisici e indagini dirette affina la modellazione del sottosuolo.

see more
Apri mappa nell'editor

1

4

Apri mappa nell'editor

Vuoi creare mappe dal tuo materiale?

Inserisci un testo, carica una foto o un audio su Algor. In pochi secondi Algorino lo trasformerà per te in mappa concettuale, riassunto e tanto altro!

Prova Algor

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

1

Resistività apparente

Clicca per vedere la risposta

Misurata iniettando correnti tramite elettrodi in superficie; varia in base a composizione, umidità, temperatura del suolo e geometria sotterranea.

2

Inversione geoelettrica

Clicca per vedere la risposta

Processo iterativo che affina il modello di sottosuolo confrontando resistività misurate con quelle teoriche fino a errore <5%.

3

Obiettivo della tomografia geoelettrica

Clicca per vedere la risposta

Delineare distribuzione resistività sottosuolo e identificare anomalie o strati geologici.

4

Un Fattore di Sicurezza (FS) ______ a 1 indica un pendio ______; al di sotto di 1, invece, segnala una possibile ______.

Clicca per vedere la risposta

superiore stabile instabilità

5

La resistività è direttamente proporzionale al FS e ______ proporzionale all'______ di inclinazione del pendio.

Clicca per vedere la risposta

inversamente angolo

6

Scopo delle mappe di isoresistività

Clicca per vedere la risposta

Illustrare variazioni di resistività nel sottosuolo basandosi su dati geoelettrici.

7

Fattori che influenzano la scelta della distanza tra elettrodi

Clicca per vedere la risposta

Risoluzione richiesta e profondità massima di indagine determinano la distanza tra elettrodi.

8

Effetti da considerare nell'interpretazione dei dati geoelettrici

Clicca per vedere la risposta

Polarizzazione indotta e campi elettrici secondari possono alterare i risultati, richiedendo attenzione nell'analisi.

9

La polarizzazione indotta è impiegata nell'______ mineraria e nella ______ di siti ______.

Clicca per vedere la risposta

esplorazione caratterizzazione contaminati

10

Inversione dei dati geofisici

Clicca per vedere la risposta

Processo di calcolo per ottenere modelli del sottosuolo dalla resistività misurata in superficie.

11

Griglia tridimensionale di celle

Clicca per vedere la risposta

Metodo per dividere il volume di terreno in unità per assegnare valori di resistività specifici.

12

Integrazione di dati multi-tecnica

Clicca per vedere la risposta

Combinazione di metodi geofisici e indagini dirette per migliorare l'accuratezza dei modelli geologici.

Q&A

Ecco un elenco delle domande più frequenti su questo argomento

Contenuti Simili

Scienze della terra

Il sistema Terra-Luna

Vedi documento

Scienze della terra

L'inquinamento ambientale e le sue conseguenze

Vedi documento

Scienze della terra

Il moto di rotazione e rivoluzione della Terra

Vedi documento

Scienze della terra

L'inquinamento delle acque

Vedi documento

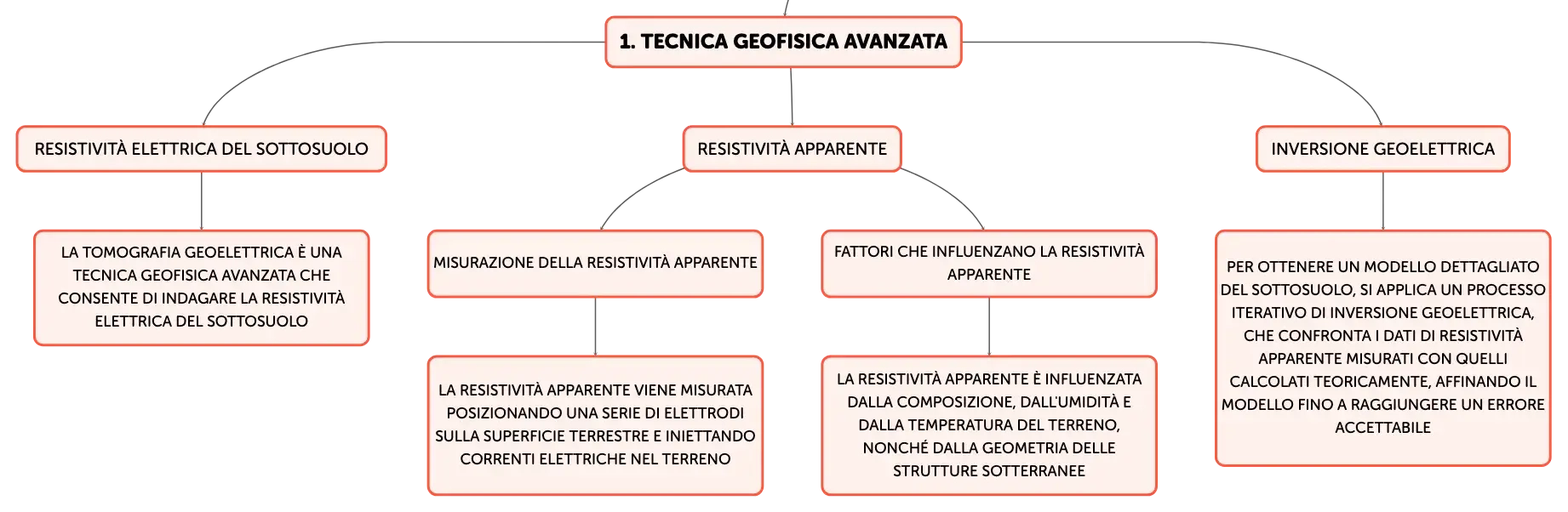

Fondamenti della Tomografia Geoelettrica e Caratterizzazione della Resistività del Sottosuolo

La tomografia geoelettrica è una tecnica geofisica avanzata che consente di indagare la resistività elettrica del sottosuolo. Questa metodologia si basa sulla misurazione della resistività apparente, ottenuta posizionando una serie di elettrodi sulla superficie terrestre e iniettando correnti elettriche nel terreno. La resistività apparente è influenzata dalla composizione, dall'umidità e dalla temperatura del terreno, nonché dalla geometria delle strutture sotterranee. Per ottenere un modello dettagliato del sottosuolo, si applica un processo iterativo di inversione geoelettrica, che confronta i dati di resistività apparente misurati con quelli calcolati teoricamente, affinando il modello fino a raggiungere un errore accettabile, generalmente inferiore al 5%. Questo permette di delineare con precisione la distribuzione delle resistività e di identificare eventuali anomalie o strati geologici.
Geologi e tecnici lavorano in campo aperto con dispositivo geofisico, elettrodi, unità di acquisizione dati e tablet.

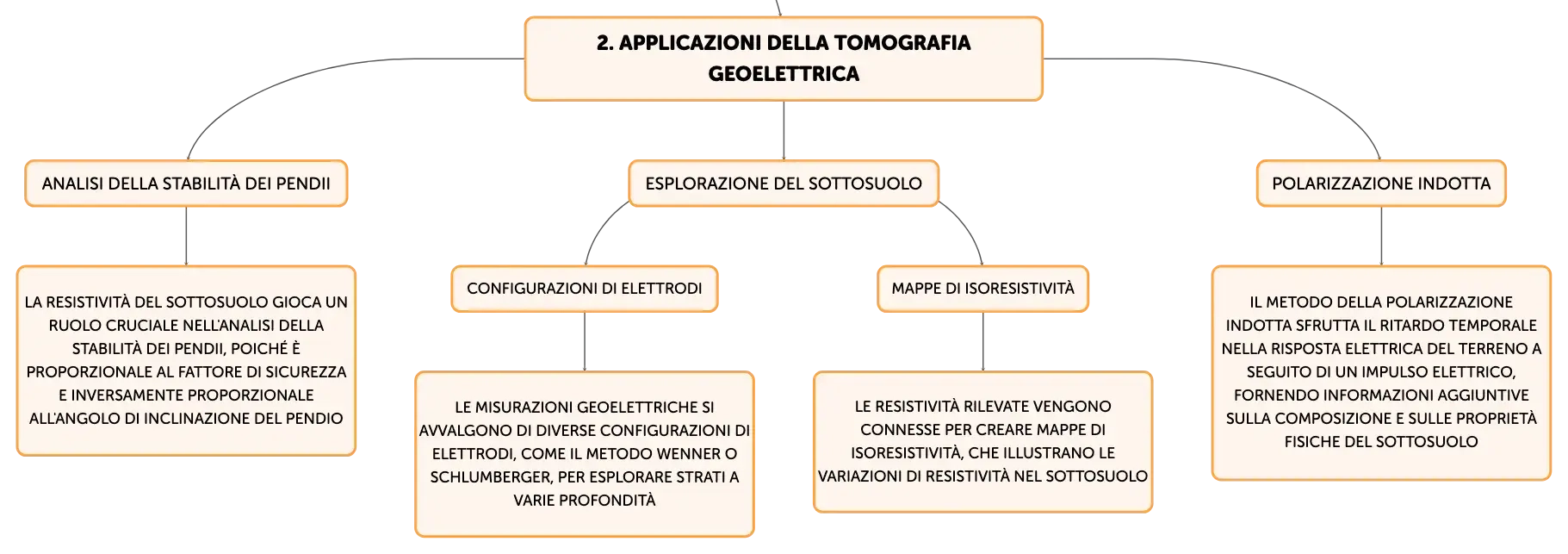

Resistività del Sottosuolo e Analisi della Stabilità dei Pendii

La resistività del sottosuolo gioca un ruolo cruciale nell'analisi della stabilità dei pendii. Il fattore di sicurezza (FS) di un pendio, che è il rapporto tra le forze resistenti e quelle motrici, è un indicatore chiave della stabilità: un FS superiore a 1 suggerisce condizioni stabili, mentre un valore inferiore a 1 indica una potenziale instabilità. La resistività è proporzionale al FS, poiché terreni più resistenti tendono ad avere una maggiore resistività. Inoltre, è inversamente proporzionale all'angolo di inclinazione del pendio. Attraverso l'analisi di tomografie geoelettriche a diverse profondità, è possibile stimare la resistività e l'angolo di pendenza per ogni sezione del pendio, fornendo una valutazione del rischio di frane e del volume potenzialmente coinvolto in caso di cedimento.

Tecniche di Misurazione e Elaborazione dei Dati Geoelettrici

Le misurazioni geoelettriche si avvalgono di diverse configurazioni di elettrodi, come il metodo Wenner o Schlumberger, per esplorare strati a varie profondità. Le resistività rilevate vengono poi connesse per creare mappe di isoresistività, che illustrano le variazioni di resistività nel sottosuolo. La scelta della distanza tra gli elettrodi dipende dalla risoluzione richiesta e dalla profondità massima di indagine. La presenza di strati con differenti resistività può causare fenomeni di polarizzazione indotta e campi elettrici secondari, che devono essere considerati nell'interpretazione dei dati per evitare errori di valutazione.

Il Metodo della Polarizzazione Indotta e le Risposte Transitorie

Il metodo della polarizzazione indotta (IP) sfrutta il ritardo temporale nella risposta elettrica del terreno a seguito di un impulso elettrico. Questo ritardo, osservabile sia durante la fase di carica che di scarica, è caratteristico dei sistemi transitori e fornisce informazioni aggiuntive sulla composizione e sulle proprietà fisiche del sottosuolo, come la presenza di minerali conduttori, fluidi idrotermali o strutture geologiche particolari. La polarizzazione indotta è particolarmente utile nell'esplorazione mineraria e nella caratterizzazione di siti contaminati.

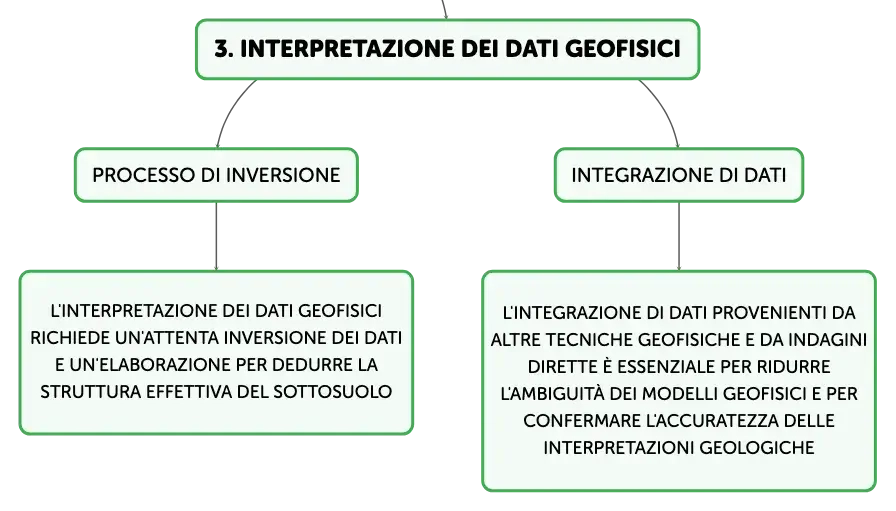

Interpretazione dei Dati Geofisici e Modellazione del Sottosuolo

L'interpretazione dei dati geofisici richiede un'attenta inversione dei dati e un'elaborazione per dedurre la struttura effettiva del sottosuolo. Questo processo comporta la suddivisione del volume di terreno in una griglia tridimensionale di celle, a ciascuna delle quali viene assegnato un valore di resistività basato su misurazioni di campo e modelli teorici. L'equazione di inversione considera vari parametri, come la profondità e la natura dei diversi strati geologici. L'integrazione di dati provenienti da altre tecniche geofisiche, come sismica o radar a penetrazione del suolo, e da indagini dirette, come sondaggi e carotaggi, è essenziale per ridurre l'ambiguità dei modelli geofisici e per confermare l'accuratezza delle interpretazioni geologiche.
