Il modello Entità-Relazioni (E-R)

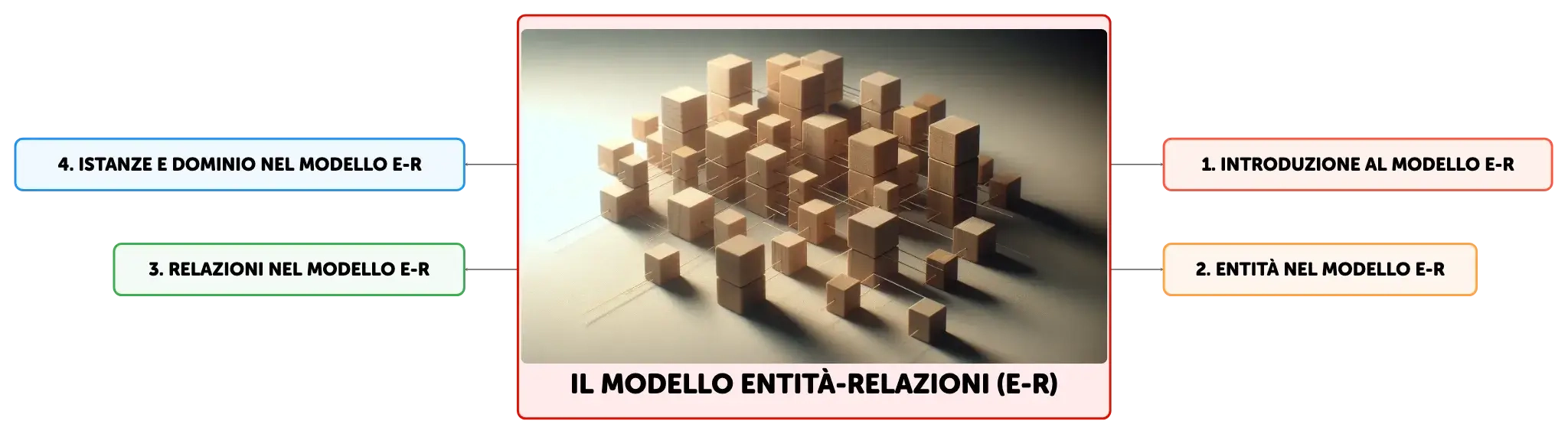

Mappa concettuale
Il modello Entità-Relazioni (E-R) è fondamentale nella progettazione di database relazionali. Utilizza entità per rappresentare oggetti reali e relazioni per descrivere le loro interazioni. Le entità forti e deboli, insieme alle associative, organizzano le informazioni e risolvono relazioni complesse. Gli attributi e i loro domini assicurano l'integrità dei dati.
Riassunto
Schema
Il Modello Entità-Relazioni (E-R) e la sua Importanza nella Modellazione dei Database
Il modello Entità-Relazioni (E-R), introdotto da Peter Chen nel 1976, è un framework concettuale utilizzato per modellare la struttura di un database in modo astratto e sistematico. Questo modello si avvale di entità, che rappresentano oggetti del mondo reale, e di relazioni, che descrivono le interazioni tra queste entità, per organizzare le informazioni in un diagramma E-R. Questo diagramma serve come strumento visivo per la progettazione di database relazionali, facilitando la comprensione della struttura del database da parte degli stakeholder e fornendo una guida per gli sviluppatori nella fase di implementazione del modello di dati in un sistema di gestione di database relazionale (RDBMS).Le Entità nel Modello E-R e la loro Rappresentazione Grafica
Nel modello E-R, le entità sono rappresentazioni concettuali di oggetti o concetti del mondo reale che sono di interesse per il database, come persone, oggetti, eventi o luoghi. Ogni entità è caratterizzata da attributi che ne descrivono le proprietà e da una chiave primaria che ne garantisce l'identificazione univoca. Graficamente, le entità sono rappresentate da rettangoli con il nome dell'entità indicato al loro interno. Questa rappresentazione facilita la transizione dal modello concettuale al modello logico, dove le entità diventano le tabelle del database relazionale.Classificazione delle Entità: Entità Forti e Deboli
Le entità nel modello E-R sono classificate come forti o deboli. Un'entità forte ha una chiave primaria che le permette di essere identificata in modo indipendente. Al contrario, un'entità debole non ha una chiave primaria propria e dipende dall'esistenza di un'entità forte per essere identificata, spesso attraverso una chiave esterna. Questa distinzione è essenziale per la progettazione di un database, poiché influenza la creazione di vincoli di integrità e la definizione delle relazioni tra tabelle.Entità Associative e la Risoluzione delle Relazioni Multiple
Le entità associative, note anche come entità di associazione o entità di collegamento, sono utilizzate nel modello E-R per modellare relazioni di tipo molti-a-molti tra entità. Queste entità associative contengono attributi che sono chiavi esterne riferite alle chiavi primarie delle entità che collegano, e possono anche avere attributi propri. La loro funzione è di risolvere le relazioni complesse in relazioni più semplici che possono essere rappresentate in un database relazionale.Istanze e Attributi: Elementi Descrittivi delle Entità
Le istanze sono le occorrenze specifiche di un'entità, ciascuna con un insieme di valori per gli attributi che ne descrivono le caratteristiche uniche. Gli attributi sono i dati che caratterizzano un'entità e possono essere di diversi tipi: semplici o composti, monovalore o multivalore, derivati o memorizzati, e possono avere vincoli come l'essere obbligatori o opzionali. La corretta identificazione e classificazione degli attributi è fondamentale per la progettazione di un database che sia in grado di gestire efficacemente le informazioni.Domini degli Attributi e Specifiche per la Definizione
Il dominio di un attributo definisce l'insieme di valori che l'attributo può assumere. La specifica del dominio è un aspetto critico nella definizione degli attributi, poiché assicura che i dati inseriti nel database siano validi e consistenti. Durante la progettazione del database, è importante specificare per ogni attributo il tipo di dato (ad esempio, numerico, testuale, data), le restrizioni sui valori (come l'intervallo di valori ammissibili o i valori unici), e le regole di default o di validazione. Queste specifiche contribuiscono a mantenere l'integrità dei dati e a garantire che il database funzioni come previsto.
Mostra di più

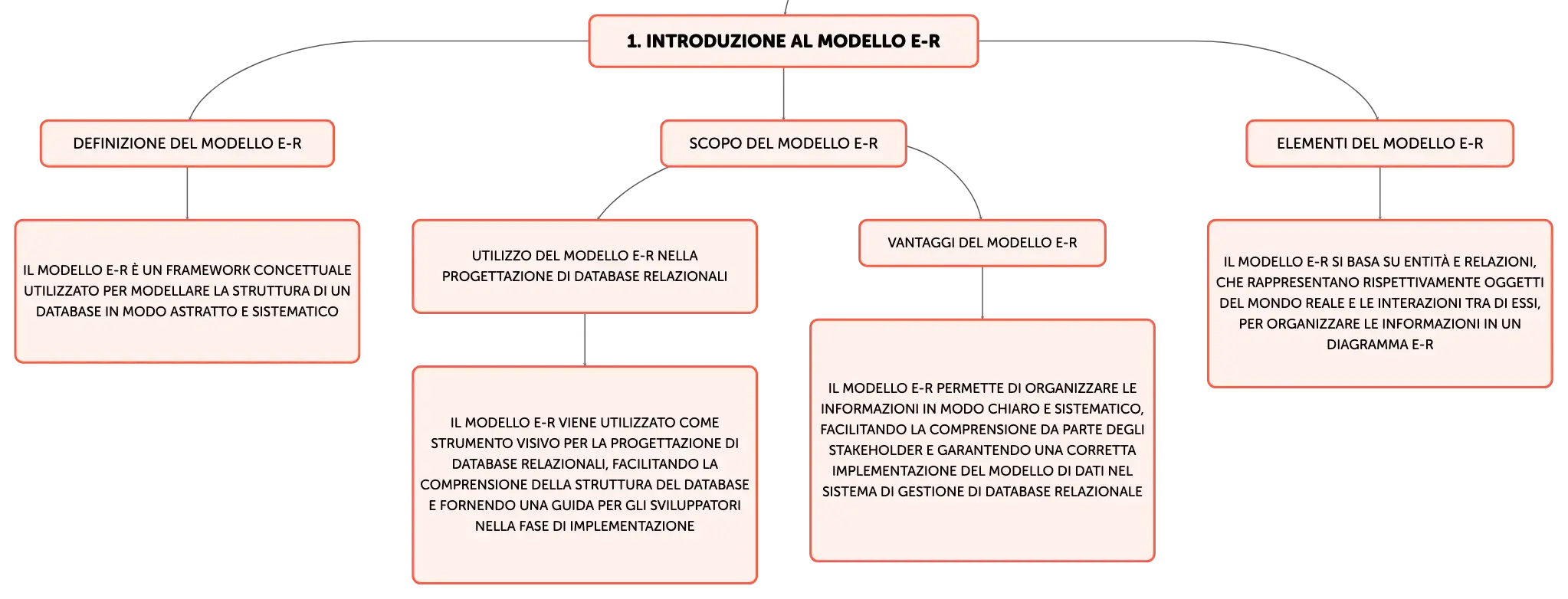

Introduzione al modello E-R
Definizione del modello E-R
Il modello E-R è un framework concettuale utilizzato per modellare la struttura di un database in modo astratto e sistematico
Scopo del modello E-R
Utilizzo del modello E-R nella progettazione di database relazionali
Il modello E-R viene utilizzato come strumento visivo per la progettazione di database relazionali, facilitando la comprensione della struttura del database e fornendo una guida per gli sviluppatori nella fase di implementazione
Vantaggi del modello E-R
Il modello E-R permette di organizzare le informazioni in modo chiaro e sistematico, facilitando la comprensione da parte degli stakeholder e garantendo una corretta implementazione del modello di dati nel sistema di gestione di database relazionale
Elementi del modello E-R
Il modello E-R si basa su entità e relazioni, che rappresentano rispettivamente oggetti del mondo reale e le interazioni tra di essi, per organizzare le informazioni in un diagramma E-R
Entità nel modello E-R
Definizione di entità
Le entità nel modello E-R sono rappresentazioni concettuali di oggetti o concetti del mondo reale che sono di interesse per il database
Attributi delle entità
Definizione di attributi
Gli attributi sono i dati che caratterizzano un'entità nel modello E-R
Tipi di attributi
Gli attributi possono essere semplici o composti, monovalore o multivalore, derivati o memorizzati, e possono avere vincoli come l'essere obbligatori o opzionali
Importanza degli attributi nella progettazione di un database
La corretta identificazione e classificazione degli attributi è fondamentale per la progettazione di un database efficace
Chiave primaria delle entità
Ogni entità nel modello E-R ha una chiave primaria che ne garantisce l'identificazione univoca
Entità forti e deboli
Definizione di entità forte
Un'entità forte ha una chiave primaria che le permette di essere identificata in modo indipendente
Definizione di entità debole
Un'entità debole non ha una chiave primaria propria e dipende dall'esistenza di un'entità forte per essere identificata

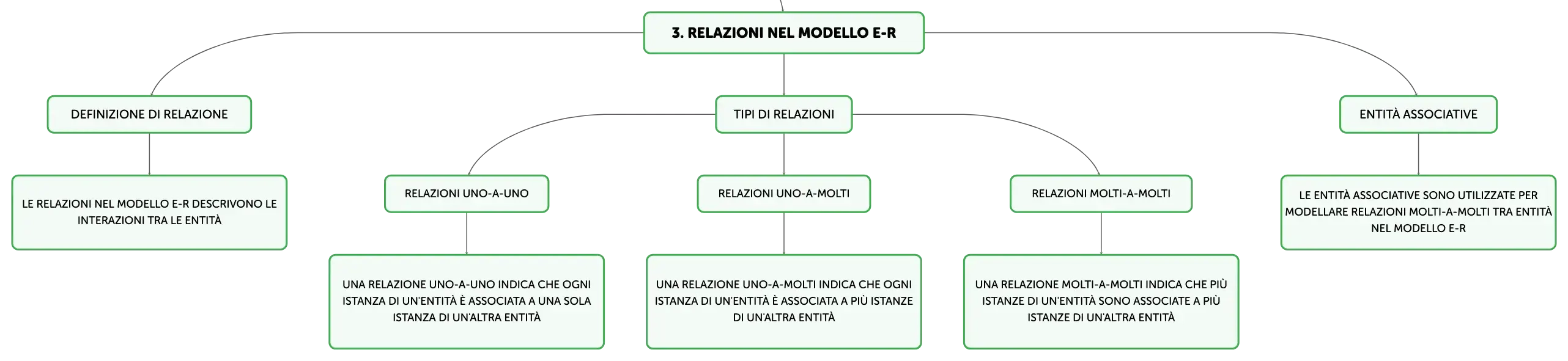

Relazioni nel modello E-R
Definizione di relazione
Le relazioni nel modello E-R descrivono le interazioni tra le entità
Tipi di relazioni
Relazioni uno-a-uno
Una relazione uno-a-uno indica che ogni istanza di un'entità è associata a una sola istanza di un'altra entità
Relazioni uno-a-molti
Una relazione uno-a-molti indica che ogni istanza di un'entità è associata a più istanze di un'altra entità
Relazioni molti-a-molti
Una relazione molti-a-molti indica che più istanze di un'entità sono associate a più istanze di un'altra entità
Entità associative
Le entità associative sono utilizzate per modellare relazioni molti-a-molti tra entità nel modello E-R

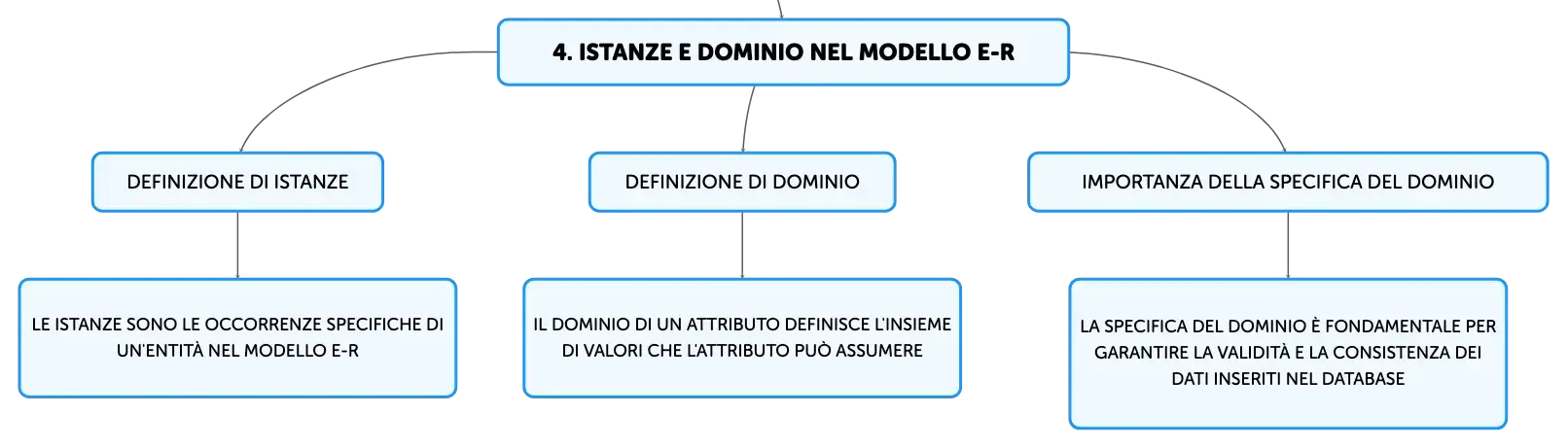

Istanze e dominio nel modello E-R
Definizione di istanze
Le istanze sono le occorrenze specifiche di un'entità nel modello E-R
Definizione di dominio
Il dominio di un attributo definisce l'insieme di valori che l'attributo può assumere
Importanza della specifica del dominio
La specifica del dominio è fondamentale per garantire la validità e la consistenza dei dati inseriti nel database
Il modello Entità-Relazioni (E-R)
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Componenti principali del modello E-R
Entità, che rappresentano oggetti reali, e Relazioni, che descrivono interazioni tra entità.
01
Scopo del diagramma E-R
Strumento visivo per progettazione database relazionali, aiuta comprensione struttura e guida sviluppatori.
02
Utilizzo del modello E-R nella pratica
Fornisce una base concettuale per implementare un modello di dati in un RDBMS.
