Mapa conceptual y resúmen EL MICROSCOPIO Y SUS PARTES

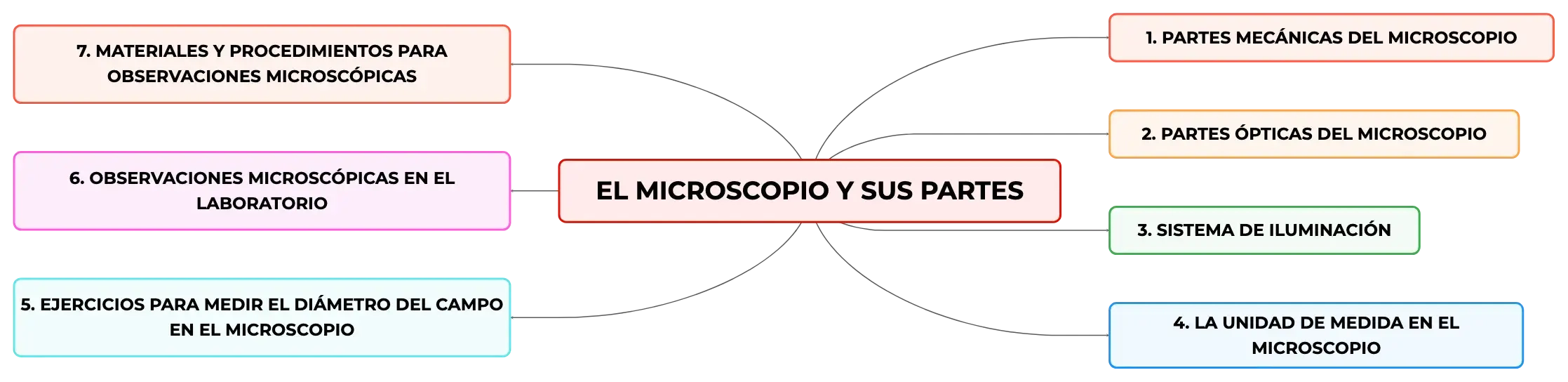

Mapa conceptual
El microscopio es una herramienta esencial en la ciencia, compuesto por partes mecánicas como el pie y el revólver, y ópticas como oculares y objetivos. Su sistema de iluminación, con fuente de luz y condensador, es crucial para la observación de células y organismos microscópicos. Aprender a medir el diámetro del campo y preparar muestras es vital para la investigación científica.
Resumen
Esquema
Componentes y Funciones del Microscopio

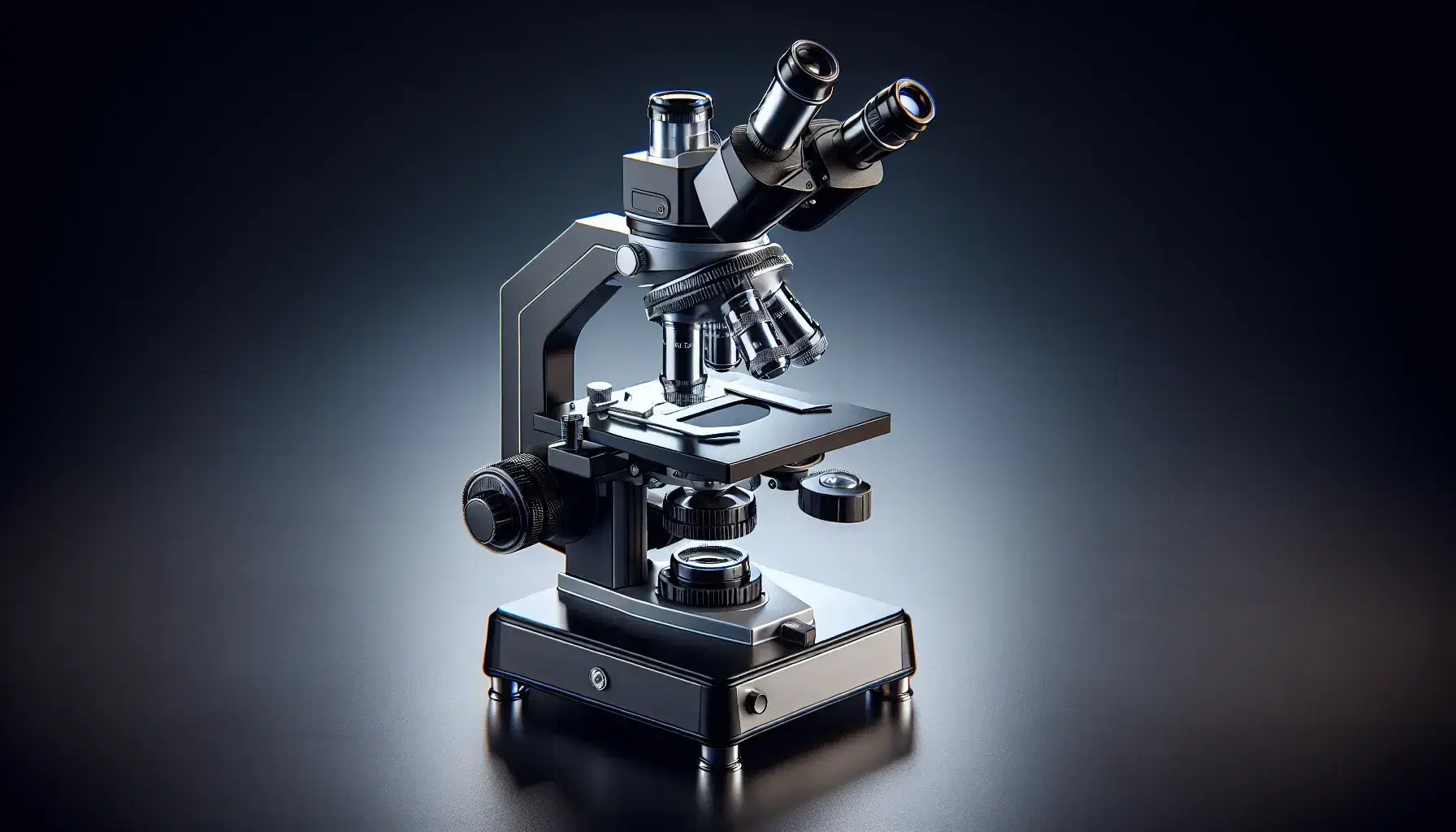

El microscopio es un instrumento científico fundamental que permite la observación de objetos demasiado diminutos para ser percibidos a simple vista. Este dispositivo se compone de elementos mecánicos y ópticos que colaboran para ampliar la imagen del espécimen en estudio. Las partes mecánicas incluyen la base, que proporciona estabilidad; el brazo, que conecta la base con el tubo y facilita el manejo; el tubo, que aloja los sistemas ópticos; el revólver, que permite intercambiar los objetivos de diferente aumento; la platina, que sostiene la muestra; los controles de enfoque, que ajustan la nitidez de la imagen; y el condensador con diafragma, que optimiza la iluminación sobre la muestra. Estos componentes son esenciales para una observación meticulosa y exacta.El Sistema Óptico y su Importancia en la Ampliación de Imágenes
El sistema óptico del microscopio es crucial para la reproducción y amplificación de las imágenes de los objetos estudiados. Se compone de los oculares, que se encuentran en el extremo superior del tubo y magnifican la imagen proyectada por los objetivos, los cuales están montados en el revólver. Los objetivos se clasifican en secos, que operan sin medios adicionales, y de inmersión, que requieren aceite de inmersión para incrementar la resolución y el contraste. Es recomendable iniciar la observación con el objetivo de menor aumento y progresar gradualmente hacia los de mayor aumento para obtener una visión detallada y enfocada del espécimen.La Iluminación en el Microscopio y su Rol en la Observación
La iluminación es un aspecto crítico para el funcionamiento efectivo del microscopio. El sistema de iluminación generalmente incluye una fuente de luz, como una lámpara LED o halógena, que proyecta luz hacia la muestra. El condensador, que se encuentra debajo de la platina, concentra la luz sobre la muestra, y el diafragma, que forma parte del condensador, regula la intensidad de la luz que llega al espécimen. Ajustar adecuadamente la iluminación es fundamental para minimizar reflejos y garantizar que la imagen resultante sea clara y definida.Medición y Análisis en el Microscopio
En microscopía, la micra (micrómetro) es la unidad de medida estándar, equivalente a una milésima parte de un milímetro. Esta unidad es indispensable para medir con precisión las dimensiones de los objetos observados. Para calcular el diámetro del campo visual de cada objetivo, se pueden realizar ejercicios prácticos, como la observación de una regla micrométrica colocada sobre la platina. Conocer el diámetro del campo visual es esencial para estimar el tamaño de los objetos y realizar mediciones exactas, lo que es crucial en la investigación científica y en la cuantificación de estructuras microscópicas.Observación de Células a Través del Microscopio
El microscopio es una herramienta indispensable en el laboratorio para el estudio de células de diversos orígenes, incluyendo reinos como Plantae, Animalia, Protista, Monera y Fungi. La observación microscópica permite identificar y diferenciar las células, revelando sus estructuras y funciones específicas. Esta información es crucial para la comprensión de procesos biológicos fundamentales y para el avance de la investigación científica en campos como la biología celular, la microbiología y la medicina.Preparación de Muestras para la Observación Microscópica
La preparación adecuada de las muestras es esencial para la observación microscópica efectiva. Los procedimientos de preparación incluyen el uso de instrumentos como bisturíes o cuchillas para cortar muestras finas, y el empleo de portaobjetos y cubreobjetos para proteger y mantener la muestra en su lugar. Las muestras biológicas pueden ser tejidos vegetales, como la tradescantia o la cebolla; cultivos de microorganismos, como bacterias y hongos; o muestras de yogur para observar bacterias lácticas. La tinción de las muestras con colorantes específicos puede ser necesaria para resaltar estructuras celulares. La observación se realiza utilizando objetivos de diferentes aumentos para obtener imágenes detalladas y fiables. Estos pasos son fundamentales para asegurar la precisión y la calidad de las observaciones microscópicas en la investigación y el diagnóstico.
Mostrar más

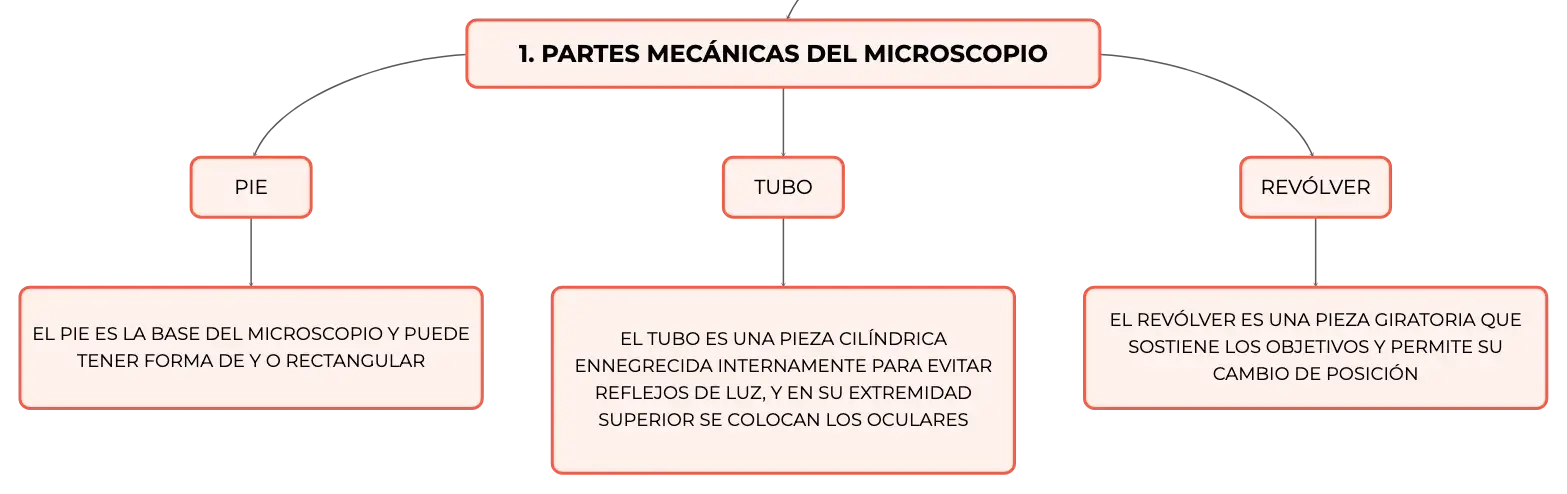

1. PARTES MECÁNICAS DEL MICROSCOPIO
PIE
EL PIE ES LA BASE DEL MICROSCOPIO Y PUEDE TENER FORMA DE Y O RECTANGULAR
TUBO
EL TUBO ES UNA PIEZA CILÍNDRICA ENNEGRECIDA INTERNAMENTE PARA EVITAR REFLEJOS DE LUZ, Y EN SU EXTREMIDAD SUPERIOR SE COLOCAN LOS OCULARES
REVÓLVER
EL REVÓLVER ES UNA PIEZA GIRATORIA QUE SOSTIENE LOS OBJETIVOS Y PERMITE SU CAMBIO DE POSICIÓN

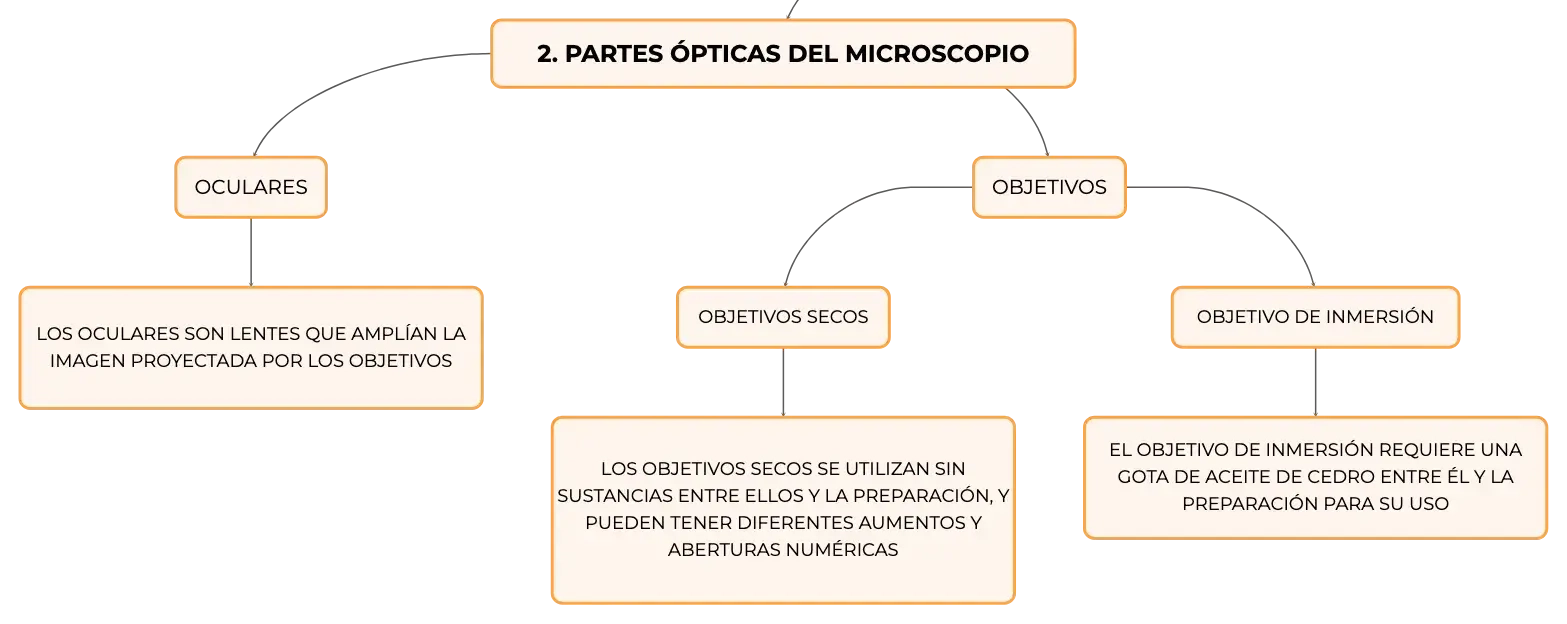

2. PARTES ÓPTICAS DEL MICROSCOPIO
OCULARES
LOS OCULARES SON LENTES QUE AMPLÍAN LA IMAGEN PROYECTADA POR LOS OBJETIVOS
OBJETIVOS
OBJETIVOS SECOS
LOS OBJETIVOS SECOS SE UTILIZAN SIN SUSTANCIAS ENTRE ELLOS Y LA PREPARACIÓN, Y PUEDEN TENER DIFERENTES AUMENTOS Y ABERTURAS NUMÉRICAS
OBJETIVO DE INMERSIÓN
EL OBJETIVO DE INMERSIÓN REQUIERE UNA GOTA DE ACEITE DE CEDRO ENTRE ÉL Y LA PREPARACIÓN PARA SU USO

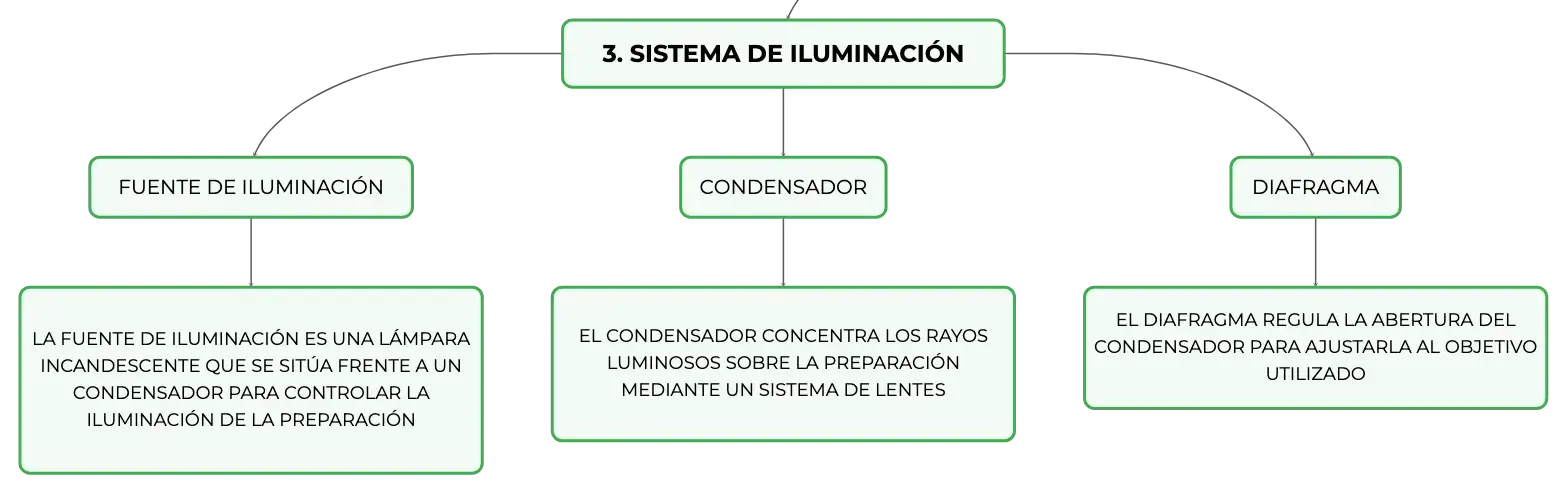

3. SISTEMA DE ILUMINACIÓN
FUENTE DE ILUMINACIÓN
LA FUENTE DE ILUMINACIÓN ES UNA LÁMPARA INCANDESCENTE QUE SE SITÚA FRENTE A UN CONDENSADOR PARA CONTROLAR LA ILUMINACIÓN DE LA PREPARACIÓN
CONDENSADOR
EL CONDENSADOR CONCENTRA LOS RAYOS LUMINOSOS SOBRE LA PREPARACIÓN MEDIANTE UN SISTEMA DE LENTES
DIAFRAGMA
EL DIAFRAGMA REGULA LA ABERTURA DEL CONDENSADOR PARA AJUSTARLA AL OBJETIVO UTILIZADO

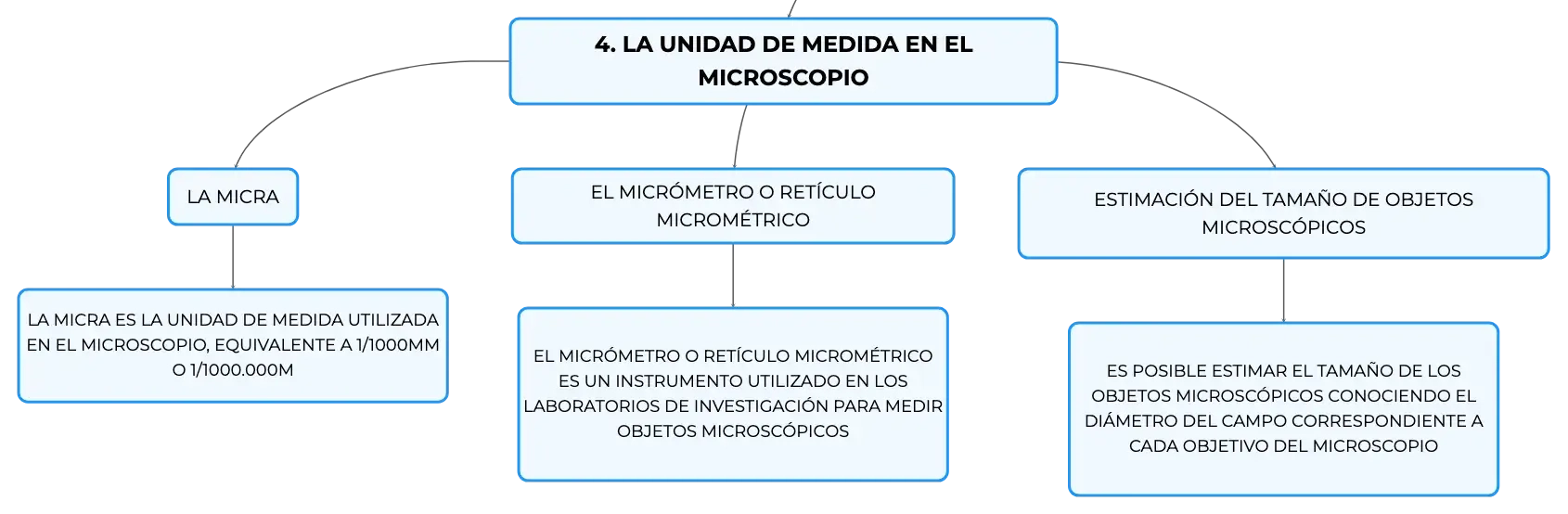

4. LA UNIDAD DE MEDIDA EN EL MICROSCOPIO
LA MICRA
LA MICRA ES LA UNIDAD DE MEDIDA UTILIZADA EN EL MICROSCOPIO, EQUIVALENTE A 1/1000MM O 1/1000.000M
EL MICRÓMETRO O RETÍCULO MICROMÉTRICO
EL MICRÓMETRO O RETÍCULO MICROMÉTRICO ES UN INSTRUMENTO UTILIZADO EN LOS LABORATORIOS DE INVESTIGACIÓN PARA MEDIR OBJETOS MICROSCÓPICOS
ESTIMACIÓN DEL TAMAÑO DE OBJETOS MICROSCÓPICOS
ES POSIBLE ESTIMAR EL TAMAÑO DE LOS OBJETOS MICROSCÓPICOS CONOCIENDO EL DIÁMETRO DEL CAMPO CORRESPONDIENTE A CADA OBJETIVO DEL MICROSCOPIO

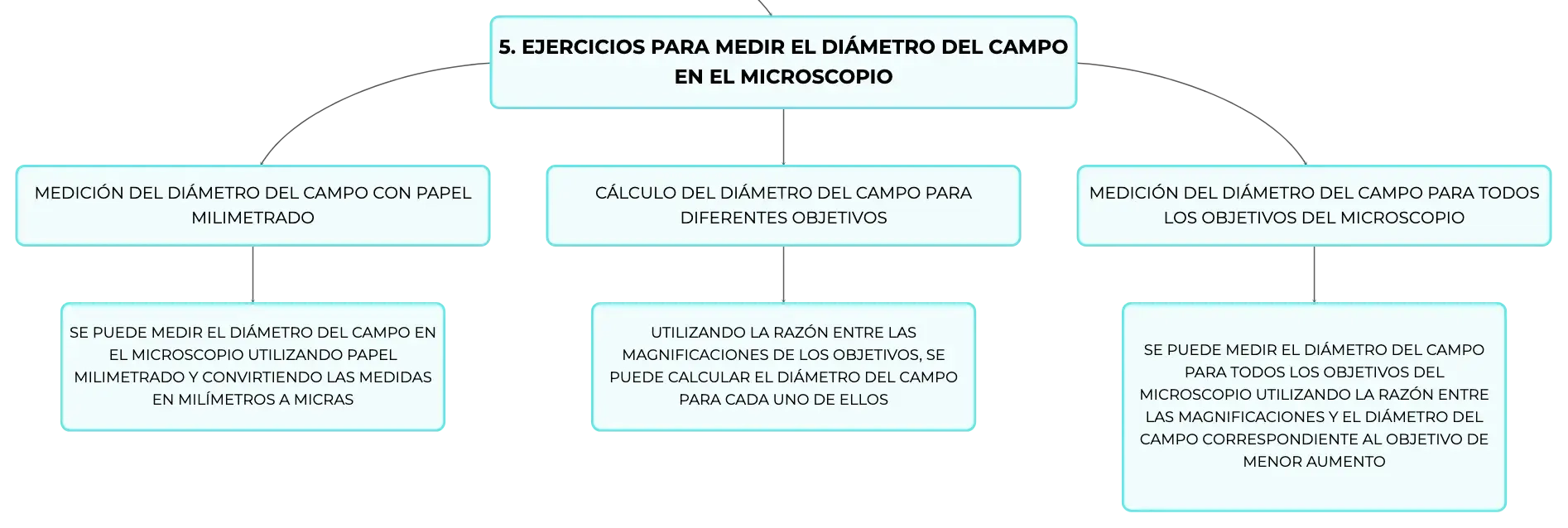

5. EJERCICIOS PARA MEDIR EL DIÁMETRO DEL CAMPO EN EL MICROSCOPIO
MEDICIÓN DEL DIÁMETRO DEL CAMPO CON PAPEL MILIMETRADO
SE PUEDE MEDIR EL DIÁMETRO DEL CAMPO EN EL MICROSCOPIO UTILIZANDO PAPEL MILIMETRADO Y CONVIRTIENDO LAS MEDIDAS EN MILÍMETROS A MICRAS
CÁLCULO DEL DIÁMETRO DEL CAMPO PARA DIFERENTES OBJETIVOS
UTILIZANDO LA RAZÓN ENTRE LAS MAGNIFICACIONES DE LOS OBJETIVOS, SE PUEDE CALCULAR EL DIÁMETRO DEL CAMPO PARA CADA UNO DE ELLOS
MEDICIÓN DEL DIÁMETRO DEL CAMPO PARA TODOS LOS OBJETIVOS DEL MICROSCOPIO
SE PUEDE MEDIR EL DIÁMETRO DEL CAMPO PARA TODOS LOS OBJETIVOS DEL MICROSCOPIO UTILIZANDO LA RAZÓN ENTRE LAS MAGNIFICACIONES Y EL DIÁMETRO DEL CAMPO CORRESPONDIENTE AL OBJETIVO DE MENOR AUMENTO

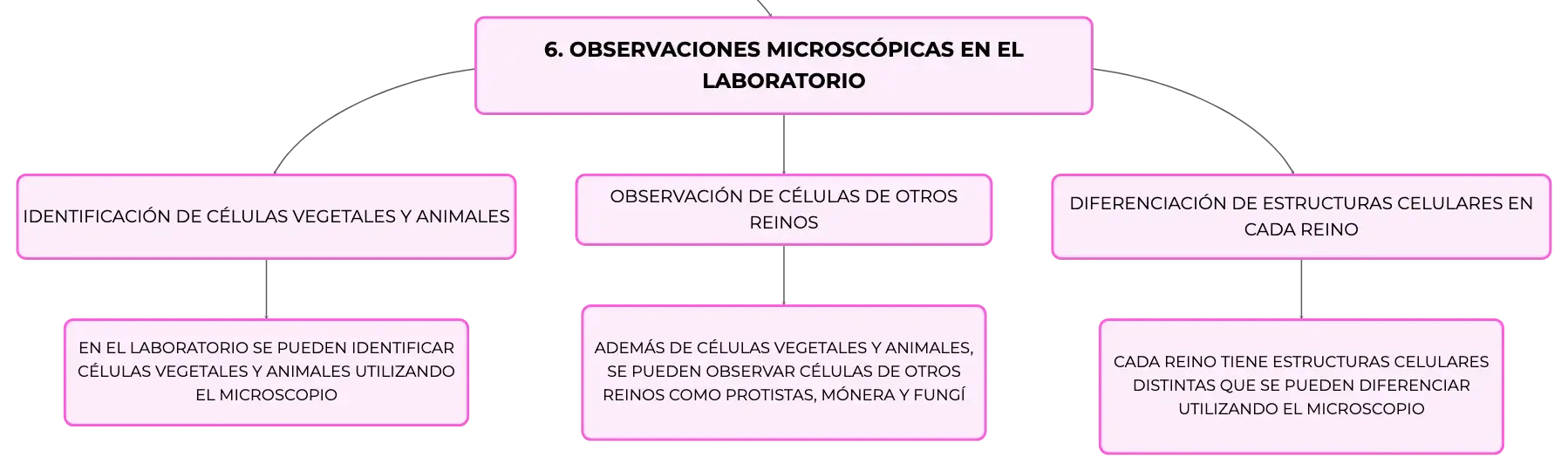

6. OBSERVACIONES MICROSCÓPICAS EN EL LABORATORIO
IDENTIFICACIÓN DE CÉLULAS VEGETALES Y ANIMALES
EN EL LABORATORIO SE PUEDEN IDENTIFICAR CÉLULAS VEGETALES Y ANIMALES UTILIZANDO EL MICROSCOPIO
OBSERVACIÓN DE CÉLULAS DE OTROS REINOS
ADEMÁS DE CÉLULAS VEGETALES Y ANIMALES, SE PUEDEN OBSERVAR CÉLULAS DE OTROS REINOS COMO PROTISTAS, MÓNERA Y FUNGÍ
DIFERENCIACIÓN DE ESTRUCTURAS CELULARES EN CADA REINO
CADA REINO TIENE ESTRUCTURAS CELULARES DISTINTAS QUE SE PUEDEN DIFERENCIAR UTILIZANDO EL MICROSCOPIO
7. MATERIALES Y PROCEDIMIENTOS PARA OBSERVACIONES MICROSCÓPICAS
MATERIALES NECESARIOS
PARA REALIZAR OBSERVACIONES MICROSCÓPICAS SE NECESITAN MATERIALES COMO EL MICROSCOPIO, BISTURÍ, PLACAS PORTA Y CUBREOBJETOS, ENTRE OTROS
PROCEDIMIENTOS PARA PREPARAR MUESTRAS
ANTES DE OBSERVAR LAS MUESTRAS EN EL MICROSCOPIO, ES NECESARIO PREPARARLAS ADECUADAMENTE UTILIZANDO DIFERENTES TÉCNICAS COMO LA TINCIÓN Y EL EXTENDIDO
OBSERVACIÓN DE DIFERENTES TIPOS DE CÉLULAS
CON LOS MATERIALES Y PROCEDIMIENTOS ADECUADOS, SE PUEDEN OBSERVAR DIFERENTES TIPOS DE CÉLULAS COMO CÉLULAS VEGETALES, ANIMALES, PROTISTAS Y BACTERIAS
EL MICROSCOPIO Y SUS PARTES
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Partes ópticas del microscopio
Incluyen objetivo, ocular, condensador y diafragma. Permiten amplificación y enfoque de la imagen.
01
Función del pie en el microscopio
Base que sostiene el microscopio, proporciona estabilidad y soporte para las demás partes.
02
Importancia de la iluminación en microscopía
Facilita la visualización de muestras, mejora el contraste y permite observar detalles finos.
