Le tolleranze geometriche sono essenziali in ingegneria meccanica per garantire la precisione dei componenti. Definiscono i limiti accettabili degli errori di lavorazione, complementari alle tolleranze dimensionali e alla rugosità superficiale. Queste tolleranze assicurano che le parti realizzate rispettino la forma geometrica ideale e mantengano la corretta posizione e orientamento rispetto ad altri elementi.

Riassunto

Schema

Concetti Fondamentali delle Tolleranze Geometriche

Le tolleranze geometriche sono parametri cruciali nel campo dell'ingegneria meccanica, utilizzati per definire i limiti accettabili degli errori di lavorazione che possono verificarsi sui componenti meccanici. Queste tolleranze sono complementari alle tolleranze dimensionali, che specificano le dimensioni massime e minime di un elemento, e ai parametri di rugosità superficiale. Le tolleranze geometriche, invece, si concentrano sugli scostamenti dalla forma geometrica ideale, assicurando che le parti realizzate rientrino entro una zona di tolleranza definita. Tale zona è caratterizzata da tre aspetti: la forma geometrica (che può essere un piano, un cilindro, una sfera, ecc.), la posizione rispetto ad altri elementi di riferimento e le dimensioni massime consentite per gli scostamenti. Ad esempio, una superficie teoricamente piana può presentare variazioni come concavità o convessità; la tolleranza di planarità stabilisce quindi una zona di tolleranza delimitata da due piani paralleli entro cui deve rientrare la superficie effettiva.

Calibro a corsoio in acciaio inossidabile misura cilindro metallico su tavolo da lavoro in legno con pezzi meccanici assortiti.

Classificazione e Applicazione delle Tolleranze Geometriche

Le tolleranze geometriche sono suddivise in diverse categorie a seconda del tipo di errore geometrico che si desidera controllare. Queste categorie includono tolleranze di forma (come rettilineità, planarità, circolarità e cilindricità), di orientamento (parallelismo, perpendicolarità e inclinazione), di posizione (localizzazione, concentricità, coassialità e simmetria) e di oscillazione (oscillazione circolare e totale). Le zone di tolleranza possono avere forme diverse, ad esempio, possono essere delimitate da cerchi o linee parallele in un piano, o da sfere o cilindri nello spazio tridimensionale. Le tolleranze geometriche possono anche essere stabilite in relazione a elementi di riferimento del pezzo, come assi o superfici, che servono a definire la posizione corretta di altri elementi del componente senza influenzare gli scostamenti di forma dell'elemento di riferimento.

Indicazione delle Tolleranze Geometriche nei Disegni Tecnici

Le tolleranze geometriche e i relativi riferimenti sono rappresentati nei disegni tecnici mediante simboli grafici standardizzati, conformemente alla normativa internazionale ISO 1101. Questi simboli sono essenziali per comunicare in modo univoco e preciso le specifiche di lavorazione che ogni componente deve soddisfare. È fondamentale interpretare correttamente i simboli, poiché il loro significato può variare a seconda del contesto in cui sono utilizzati nel disegno. L'uso di questi simboli standardizzati facilita la comprensione e l'attuazione delle specifiche tecniche da parte di ingegneri e tecnici in tutto il mondo.

Tolleranze Geometriche Generali e Principio d'Indipendenza

Il principio d'indipendenza stabilisce che le tolleranze dimensionali e quelle geometriche sono indipendenti l'una dall'altra. Tuttavia, per semplificare i disegni tecnici e non sovraccaricarli di indicazioni, si possono utilizzare tolleranze geometriche generali. Queste tolleranze sono applicate a molteplici caratteristiche geometriche e sono definite attraverso tabelle che indicano la grandezza della zona di tolleranza in base alla classe di tolleranza e all'intervallo dimensionale del componente. Ad esempio, le tabelle possono specificare le tolleranze per caratteristiche come rettilineità, planarità, simmetria e oscillazione circolare. Caratteristiche come cilindricità e coassialità, che implicano più tipi di scostamenti, richiedono tolleranze specifiche e non sono incluse nelle tolleranze generali. La designazione delle tolleranze geometriche generali si affianca a quella delle tolleranze dimensionali generali, indicando la classe di tolleranza desiderata per il componente.

Osservazioni Specifiche su Alcune Tolleranze Geometriche

Alcune tolleranze geometriche richiedono considerazioni particolari. Per esempio, la tolleranza generale di circolarità dovrebbe essere numericamente equivalente alla tolleranza dimensionale del diametro e non deve eccedere il valore della tolleranza di oscillazione circolare radiale. Per il parallelismo, la tolleranza generale corrisponde alla tolleranza dimensionale o alla tolleranza di planarità/rettilineità, a seconda di quale sia maggiore. Lo scostamento di coassialità può essere pari al valore della tolleranza di oscillazione circolare radiale, poiché comprende sia lo scostamento di concentricità sia quello di circolarità. Queste precisazioni sono importanti per assicurare che le tolleranze geometriche siano applicate correttamente in contesti specifici, garantendo la funzionalità e l'intercambiabilità dei componenti meccanici.

Mostra di più

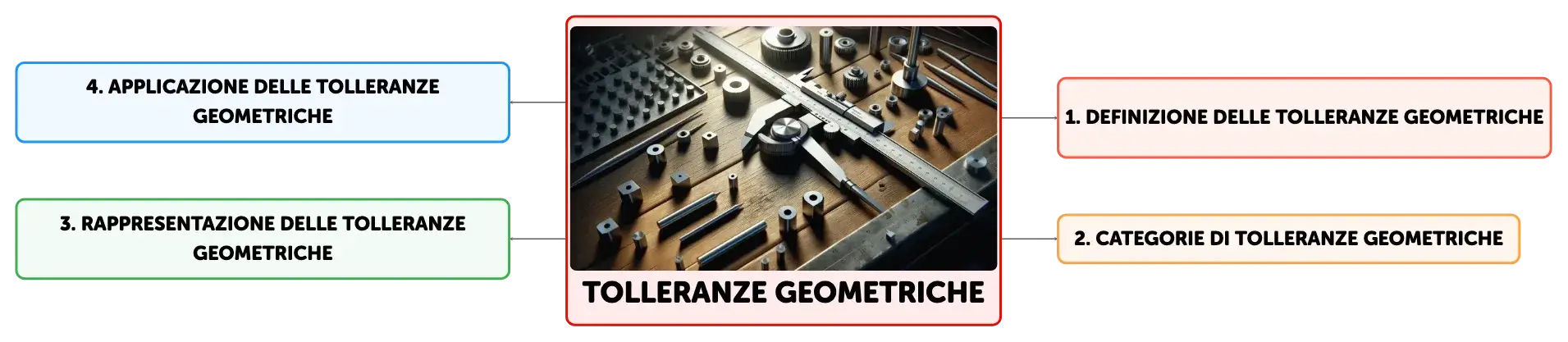

Tolleranze geometriche

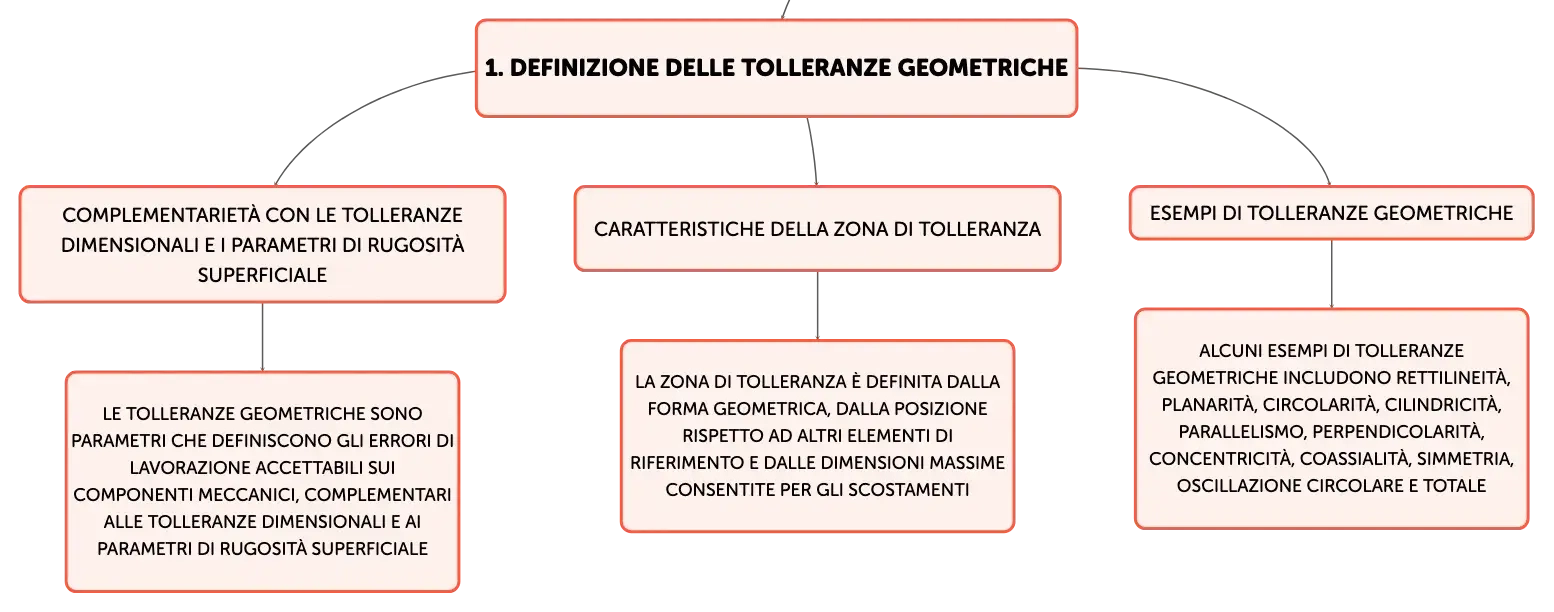

Definizione delle tolleranze geometriche

Complementarietà con le tolleranze dimensionali e i parametri di rugosità superficiale

Le tolleranze geometriche sono parametri che definiscono gli errori di lavorazione accettabili sui componenti meccanici, complementari alle tolleranze dimensionali e ai parametri di rugosità superficiale

Caratteristiche della zona di tolleranza

La zona di tolleranza è definita dalla forma geometrica, dalla posizione rispetto ad altri elementi di riferimento e dalle dimensioni massime consentite per gli scostamenti

Esempi di tolleranze geometriche

Alcuni esempi di tolleranze geometriche includono rettilineità, planarità, circolarità, cilindricità, parallelismo, perpendicolarità, concentricità, coassialità, simmetria, oscillazione circolare e totale

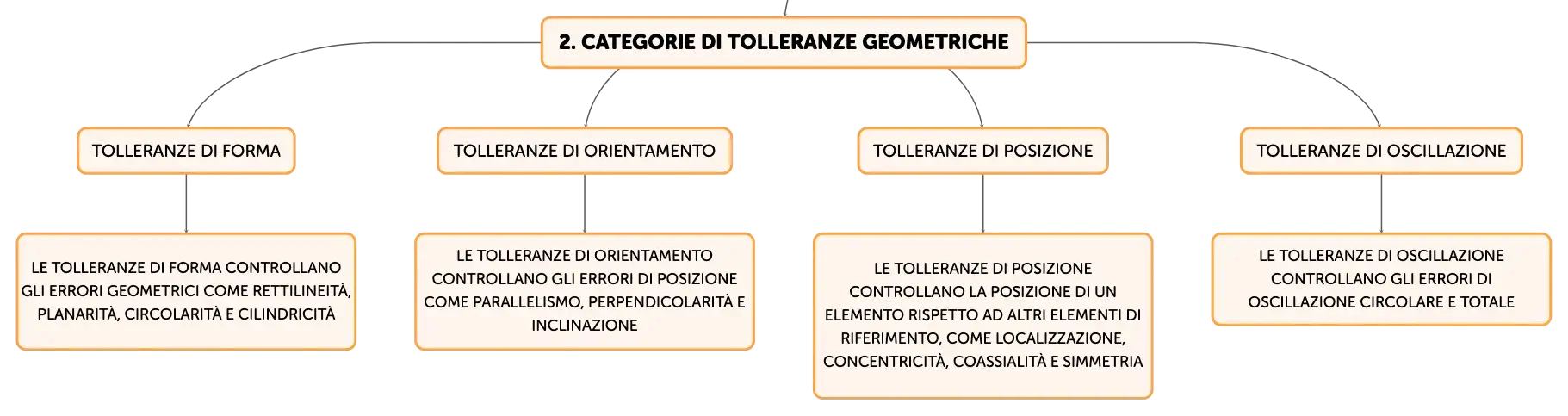

Categorie di tolleranze geometriche

Tolleranze di forma

Le tolleranze di forma controllano gli errori geometrici come rettilineità, planarità, circolarità e cilindricità

Tolleranze di orientamento

Le tolleranze di orientamento controllano gli errori di posizione come parallelismo, perpendicolarità e inclinazione

Tolleranze di posizione

Le tolleranze di posizione controllano la posizione di un elemento rispetto ad altri elementi di riferimento, come localizzazione, concentricità, coassialità e simmetria

Tolleranze di oscillazione

Le tolleranze di oscillazione controllano gli errori di oscillazione circolare e totale

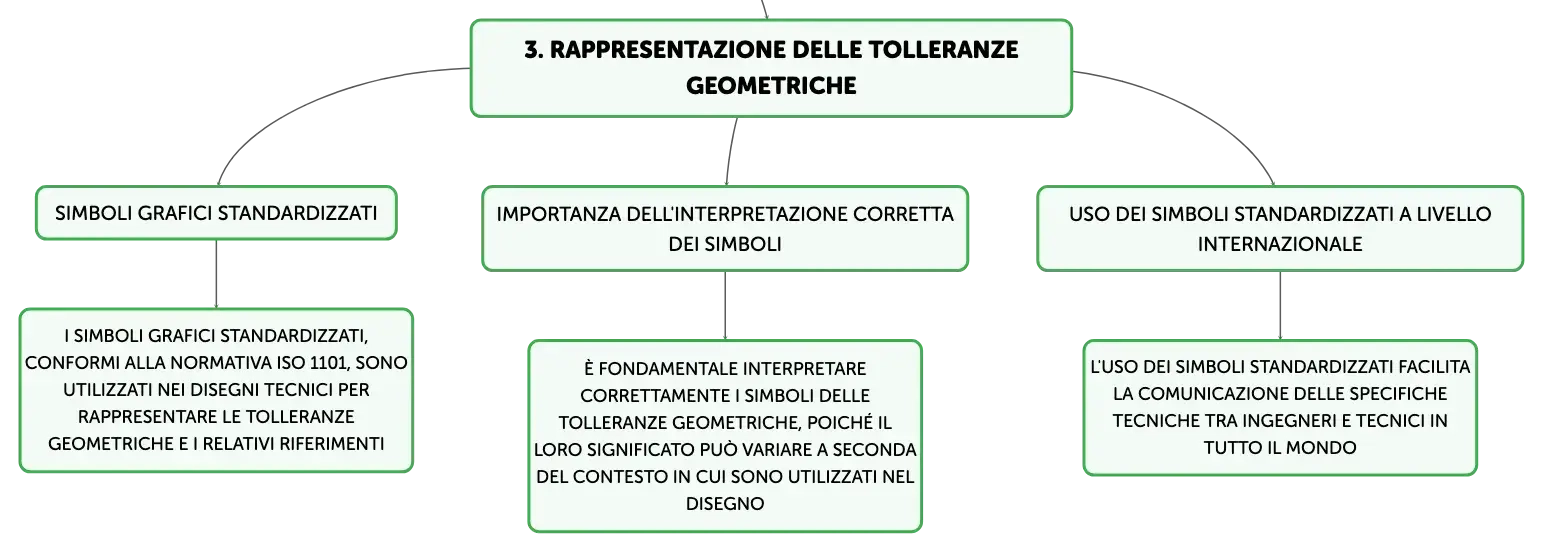

Rappresentazione delle tolleranze geometriche

Simboli grafici standardizzati

I simboli grafici standardizzati, conformi alla normativa ISO 1101, sono utilizzati nei disegni tecnici per rappresentare le tolleranze geometriche e i relativi riferimenti

Importanza dell'interpretazione corretta dei simboli

È fondamentale interpretare correttamente i simboli delle tolleranze geometriche, poiché il loro significato può variare a seconda del contesto in cui sono utilizzati nel disegno

Uso dei simboli standardizzati a livello internazionale

L'uso dei simboli standardizzati facilita la comunicazione delle specifiche tecniche tra ingegneri e tecnici in tutto il mondo

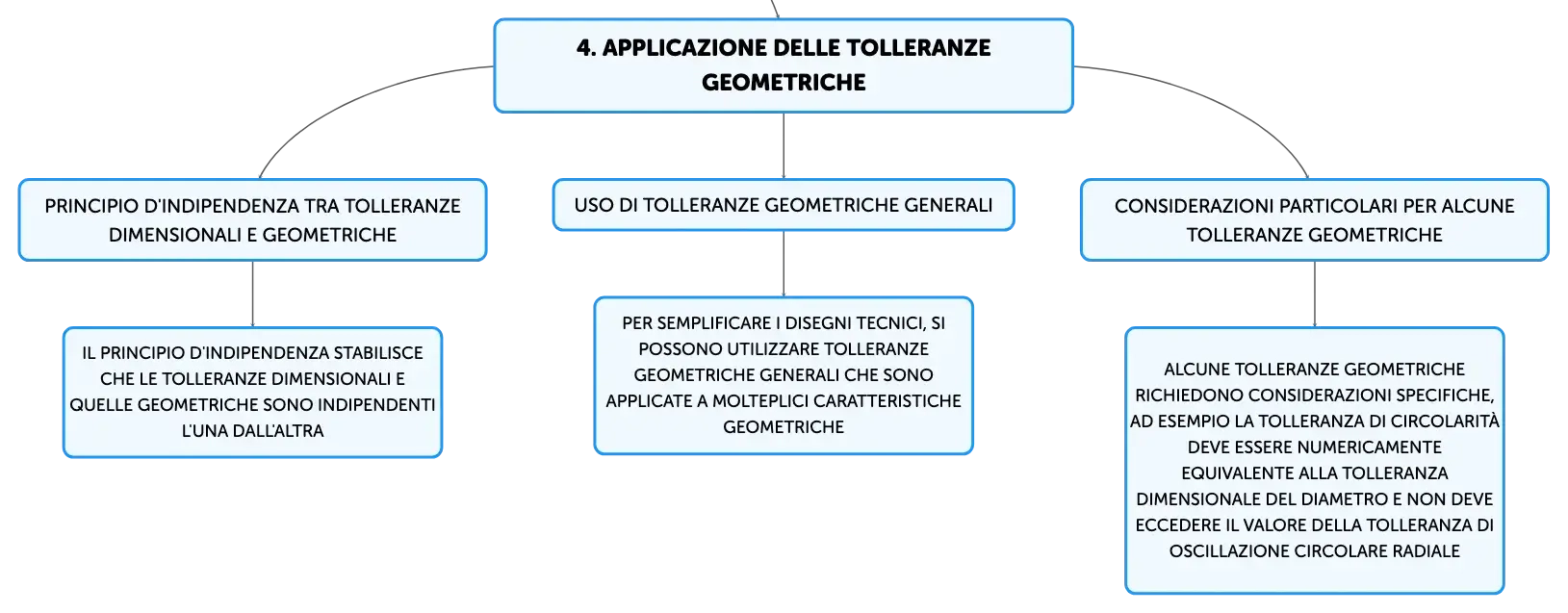

Applicazione delle tolleranze geometriche

Principio d'indipendenza tra tolleranze dimensionali e geometriche

Il principio d'indipendenza stabilisce che le tolleranze dimensionali e quelle geometriche sono indipendenti l'una dall'altra

Uso di tolleranze geometriche generali

Per semplificare i disegni tecnici, si possono utilizzare tolleranze geometriche generali che sono applicate a molteplici caratteristiche geometriche

Considerazioni particolari per alcune tolleranze geometriche

Alcune tolleranze geometriche richiedono considerazioni specifiche, ad esempio la tolleranza di circolarità deve essere numericamente equivalente alla tolleranza dimensionale del diametro e non deve eccedere il valore della tolleranza di oscillazione circolare radiale
