Fondamenti del Disegno Tecnico in Ingegneria Civile e Ambientale

Il disegno tecnico in ingegneria civile e ambientale è essenziale per la rappresentazione di progetti strutturali. Comprende l'uso di strumenti di disegno, la piegatura dei fogli, la creazione di mascherine informative e l'applicazione di principi di geometria descrittiva e proiezioni ortogonali.

Mostra di più
Apri mappa nell'editor

1

5

Apri mappa nell'editor

Vuoi creare mappe dal tuo materiale?

Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.

Prova Algor

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

1

Strumenti di disegno tecnico

Clicca per vedere la risposta

Utilizzati per realizzare disegni precisi: righe, squadre, compassi, pennini.

2

Metodologie di piegatura fogli

Clicca per vedere la risposta

Tecniche per organizzare/presentare i progetti: pieghe standardizzate per archiviazione.

3

Funzione della mascherina

Clicca per vedere la risposta

Contiene info essenziali del progetto: autore, data, titolo, revisioni, scala.

4

In ______, il ______ è un ente geometrico senza dimensioni, indicato con lettere ______.

Clicca per vedere la risposta

geometria punto maiuscole

5

Una ______ è un insieme infinito di punti allineati e possiede una sola ______, rappresentata con lettere ______.

Clicca per vedere la risposta

linea retta dimensione minuscole

6

Nella geometria, il ______ è definito da tre punti non allineati e ha ______ dimensioni, simboleggiato con lettere ______.

Clicca per vedere la risposta

piano due greche

7

Funzionamento occhio umano

Clicca per vedere la risposta

Simile a macchina fotografica, proietta immagini capovolte e ridotte sulla retina, poi elaborate dal cervello.

8

Interpretazione figure geometriche

Clicca per vedere la risposta

Elaborazioni cerebrali trasformano rappresentazioni 2D in percezioni di oggetti 3D.

9

Visualizzazione spazi 3D da disegni 2D

Clicca per vedere la risposta

Competenza critica in ingegneria per progettazione e analisi di strutture e sistemi.

10

______ ______ ha contribuito in modo rilevante allo sviluppo della geometria descrittiva verso la fine del ______ secolo.

Clicca per vedere la risposta

Gaspard Monge XVIII

11

Il metodo delle ______ ______ è fondamentale in geometria descrittiva per rappresentare oggetti su due piani ______ tra loro.

Clicca per vedere la risposta

proiezioni ortogonali ortogonali

12

Gli studenti di ingegneria ______ e ______ devono padroneggiare la geometria descrittiva per progettare e analizzare strutture e sistemi ______ con precisione.

Clicca per vedere la risposta

civile ambientale ingegneristici

Q&A

Ecco un elenco delle domande più frequenti su questo argomento

Contenuti Simili

Geometria

Geometria dei Triangoli

Vedi documento

Geometria

Principi Fondamentali dell'Assonometria nelle Rappresentazioni Grafiche

Vedi documento

Geometria

Proiezioni Ortogonali

Vedi documento

Geometria

Principi Base dell'Assonometria Obliqua

Vedi documento

Fondamenti e Applicazioni del Disegno Tecnico in Ingegneria Civile e Ambientale

Il disegno tecnico è una disciplina imprescindibile nell'Ingegneria Civile e Ambientale, che si occupa della rappresentazione grafica di progetti strutturali e infrastrutturali. Il corso universitario di Disegno Tecnico mira a dotare gli studenti delle competenze necessarie per realizzare e interpretare correttamente i disegni tecnici. Le lezioni iniziali si concentrano sull'uso degli strumenti di disegno e sulle metodologie di piegatura dei fogli di lavoro, che sono essenziali per l'organizzazione e la presentazione efficace dei progetti. Si introduce anche il concetto di mascherina, un elemento grafico posizionato in basso a destra del foglio, che contiene informazioni cruciali come il nome del progettista, la data, la denominazione dell'opera, le revisioni, l'oggetto del disegno, il numero di riferimento e la scala utilizzata.
Tavolo da lavoro di ingegnere civile con piano architettonico, strumenti da disegno tecnico e monitor con software CAD.

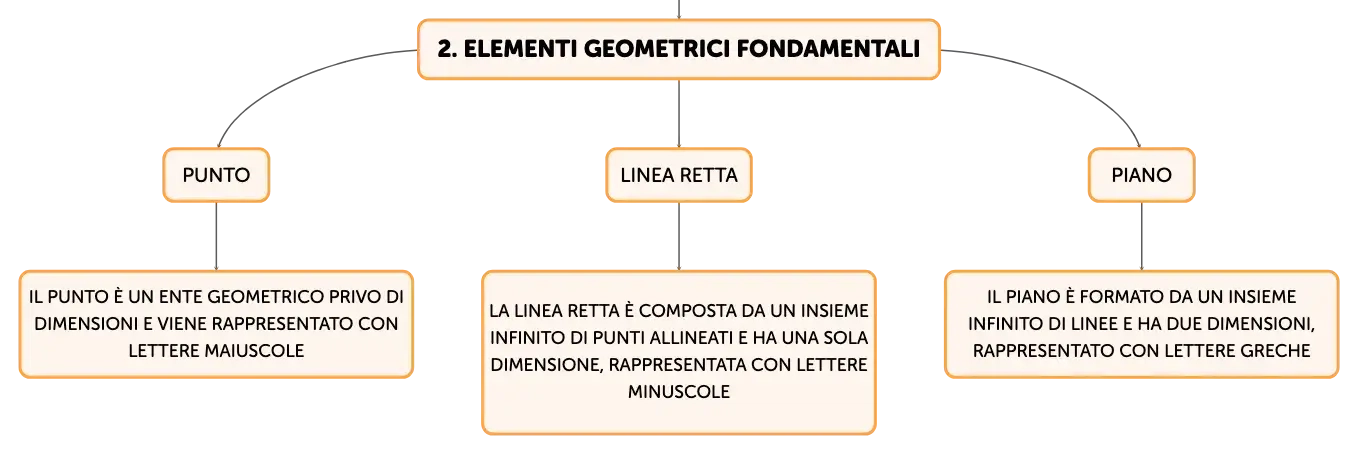

Elementi Geometrici Fondamentali e Postulati di Base

La geometria è il pilastro su cui si erge il disegno tecnico, e una solida comprensione degli enti geometrici di base è fondamentale. Gli enti geometrici includono il punto, che è privo di dimensioni e viene rappresentato con lettere maiuscole; la linea retta, che è composta da un insieme infinito di punti allineati e ha una sola dimensione, rappresentata con lettere minuscole; e il piano, che è formato da un insieme infinito di linee e ha due dimensioni, rappresentato con lettere greche. Questi concetti sono ulteriormente esplorati attraverso i postulati di base, che definiscono le relazioni tra i vari enti geometrici, come la retta determinata da due punti, l'intersezione di due piani che definisce una retta, e il piano determinato da tre punti non allineati. La comprensione di questi postulati è vitale per gli studenti di ingegneria, poiché stabilisce le fondamenta per la rappresentazione spaziale e la risoluzione di problemi geometrici.

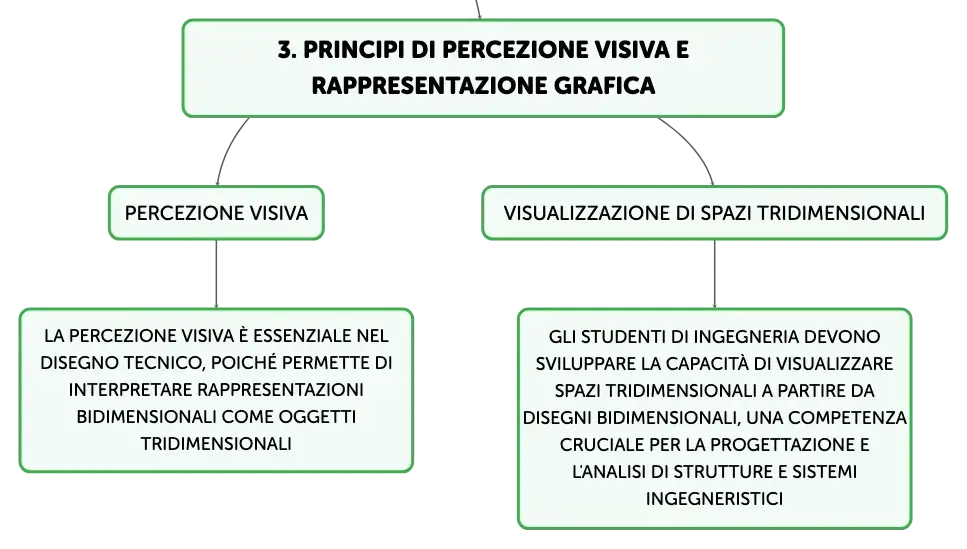

Principi di Percezione Visiva e Rappresentazione Grafica

La percezione visiva è essenziale nel disegno tecnico, poiché permette di interpretare rappresentazioni bidimensionali come oggetti tridimensionali. L'occhio umano funziona in modo simile a una macchina fotografica, proiettando immagini capovolte e ridotte sulla retina, che il cervello poi elabora e corregge. Questo processo di percezione è il risultato di complesse elaborazioni cerebrali che ci consentono di interpretare figure geometriche piane come oggetti tridimensionali. Per esempio, la percezione di una stanza può derivare dall'osservazione di un insieme di trapezi su un foglio. Gli studenti di ingegneria devono sviluppare la capacità di visualizzare spazi tridimensionali a partire da disegni bidimensionali, una competenza critica per la progettazione e l'analisi di strutture e sistemi ingegneristici.

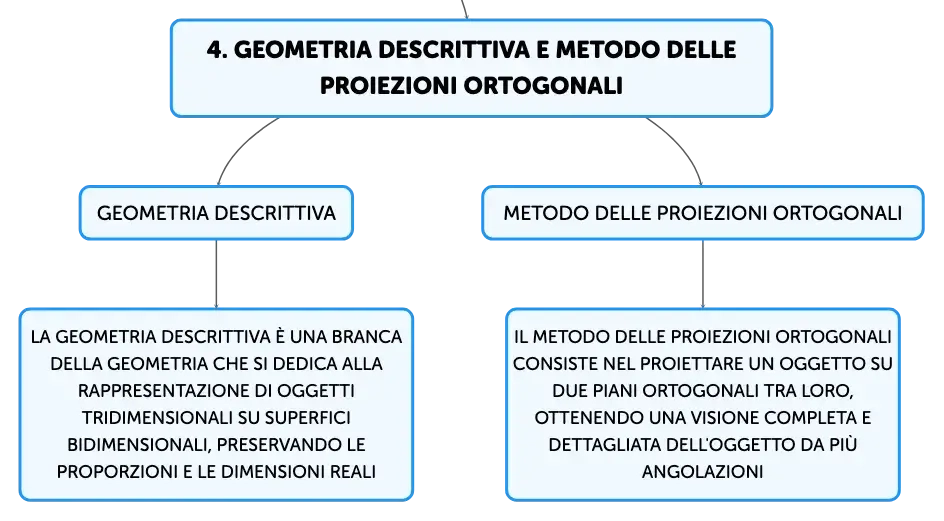

Geometria Descrittiva e Metodo delle Proiezioni Ortogonali

La geometria descrittiva è una branca della geometria che si dedica alla rappresentazione di oggetti tridimensionali su superfici bidimensionali, preservando le proporzioni e le dimensioni reali. Sviluppata in modo significativo da Gaspard Monge alla fine del XVIII secolo, la geometria descrittiva utilizza il metodo delle proiezioni ortogonali per rappresentare oggetti tridimensionali. Questo metodo consiste nel proiettare l'oggetto su due piani ortogonali tra loro, ottenendo così una visione completa e dettagliata dell'oggetto da più angolazioni. La padronanza di questi principi è cruciale per gli studenti di ingegneria civile e ambientale, che si avvalgono della geometria descrittiva per la progettazione accurata e l'analisi di strutture complesse e sistemi ingegneristici.
