Principi Fondamentali dell'Assonometria nelle Rappresentazioni Grafiche

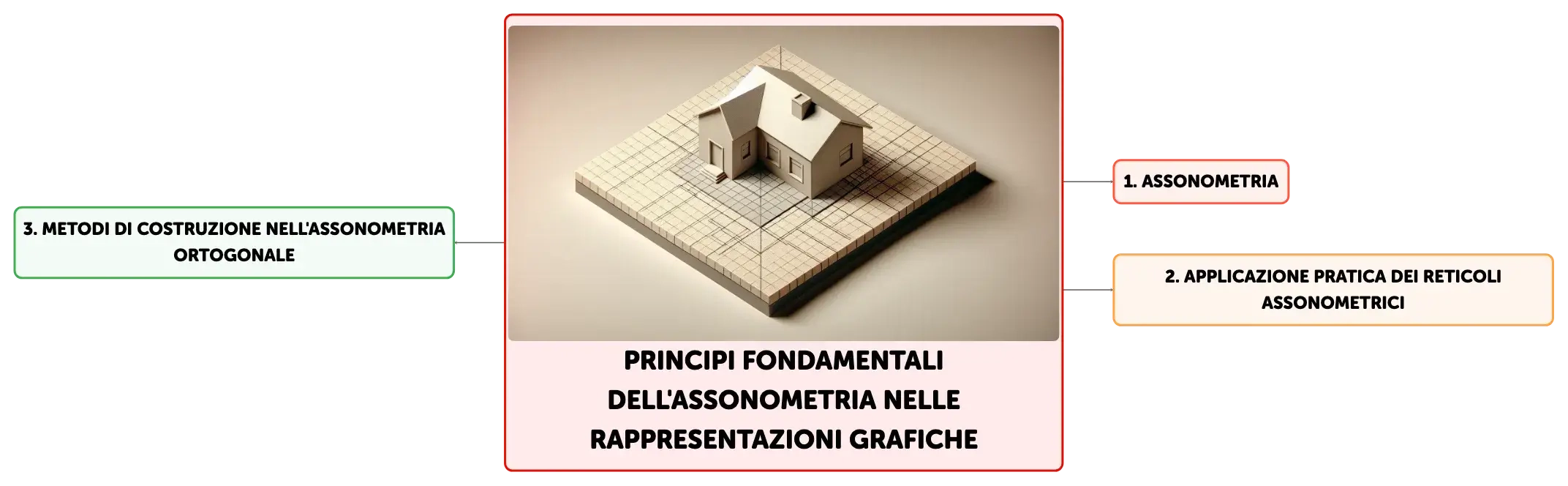

Mappa concettuale
L'assonometria ortogonale e obliqua permettono di rappresentare oggetti tridimensionali su piani bidimensionali. I reticoli assonometrici, essenziali per la precisione, si adattano a oggetti di varie dimensioni e sono fondamentali in ingegneria e disegno tecnico.
Riassunto
Schema
Principi Fondamentali dell'Assonometria nelle Rappresentazioni Grafiche
L'assonometria è una metodologia di rappresentazione grafica che consente di illustrare oggetti tridimensionali su un piano bidimensionale, preservando le proporzioni tra le dimensioni. Si distingue in assonometria obliqua e assonometria ortogonale. L'assonometria obliqua presenta piani proiettanti inclinati rispetto all'oggetto, portando a una rappresentazione meno realistica. Invece, l'assonometria ortogonale utilizza piani proiettanti perpendicolari all'oggetto, offrendo una visione più veritiera. Quest'ultima si suddivide in isometrica, dimetrica e trimetrica, basate sulle diverse scale di riduzione degli assi. Per la costruzione di tali rappresentazioni si impiegano i reticoli assonometrici, che forniscono una griglia di riferimento per disegnare oggetti nello spazio bidimensionale, creando un effetto di tridimensionalità.Reticoli Assonometrici e la loro Applicazione Pratica
I reticoli assonometrici sono strutture composte da linee che rappresentano le direzioni degli assi assonometrici e i relativi coefficienti di riduzione. Questi reticoli, che possono essere isometrici, dimetrici o trimetrici, simulano uno spazio tridimensionale sul piano di disegno. La loro utilizzazione consente di rappresentare oggetti complessi con maggiore facilità, poiché il disegnatore può operare come se stesse lavorando direttamente sull'oggetto reale. L'impiego di questi reticoli è fondamentale per mantenere la coerenza delle proporzioni e per facilitare la visualizzazione spaziale durante il processo di disegno.Metodi Diretto e Indiretto nell'Assonometria Ortogonale
Nell'assonometria ortogonale si distinguono due metodi di costruzione: il metodo diretto e il metodo indiretto. Il metodo diretto, adatto per oggetti di piccole dimensioni, si basa sul ribaltamento delle proiezioni ortogonali all'interno di un triedro trirettangolo. Il metodo indiretto, invece, è preferibile per oggetti di grandi dimensioni, poiché non è vincolato dalle dimensioni del triedro e consente di stabilire i rapporti di riduzione per costruire assonometrie di qualsiasi grandezza. La scelta tra i due metodi dipende dalle dimensioni dell'oggetto e dalle esigenze specifiche del disegno da realizzare, entrambi si fondano su principi di geometria descrittiva e proiettiva.Il Processo di Costruzione nell'Assonometria Ortogonale Indiretta
Il processo di costruzione nell'assonometria ortogonale indiretta inizia con la definizione delle proiezioni ortogonali dell'oggetto e l'analisi delle relazioni spaziali tra gli spigoli e gli assi coordinati. Si procede poi con l'impostazione del sistema assonometrico e la determinazione delle unità assonometriche. Se le proiezioni ortogonali sono in scala, le misure reali vengono trasferite sugli assi ribaltati nella scala corrispondente. Dopo aver stabilito i rapporti di riduzione, si realizza l'immagine assonometrica, tracciando gli assi e riportando le misure scorciate. È essenziale calcolare i valori di riduzione anche matematicamente per garantire precisione. Questo metodo permette di rappresentare oggetti di grandi dimensioni con accuratezza, rendendo l'assonometria ortogonale indiretta uno strumento fondamentale nel disegno tecnico e nelle discipline ingegneristiche.
Mostra di più

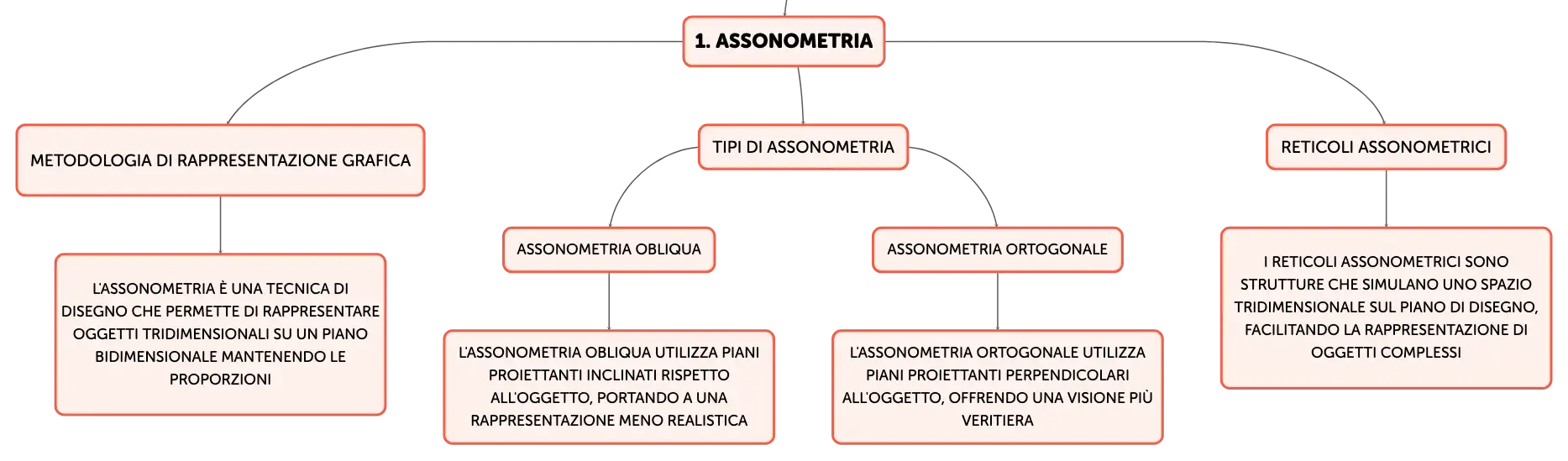

Assonometria
Metodologia di rappresentazione grafica
L'assonometria è una tecnica di disegno che permette di rappresentare oggetti tridimensionali su un piano bidimensionale mantenendo le proporzioni
Tipi di assonometria
Assonometria obliqua
L'assonometria obliqua utilizza piani proiettanti inclinati rispetto all'oggetto, portando a una rappresentazione meno realistica
Assonometria ortogonale
L'assonometria ortogonale utilizza piani proiettanti perpendicolari all'oggetto, offrendo una visione più veritiera
Reticoli assonometrici
I reticoli assonometrici sono strutture che simulano uno spazio tridimensionale sul piano di disegno, facilitando la rappresentazione di oggetti complessi

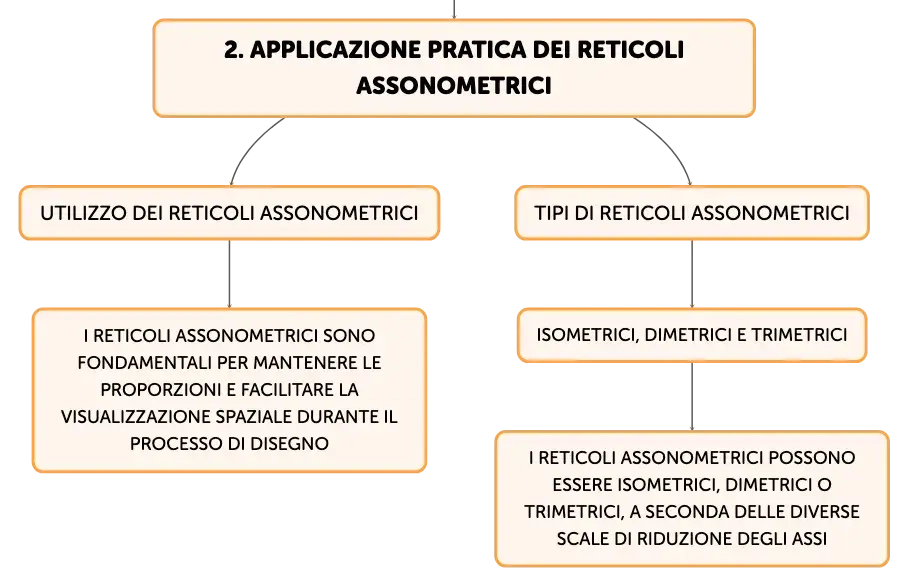

Applicazione pratica dei reticoli assonometrici
Utilizzo dei reticoli assonometrici
I reticoli assonometrici sono fondamentali per mantenere le proporzioni e facilitare la visualizzazione spaziale durante il processo di disegno
Tipi di reticoli assonometrici
Isometrici, dimetrici e trimetrici
I reticoli assonometrici possono essere isometrici, dimetrici o trimetrici, a seconda delle diverse scale di riduzione degli assi

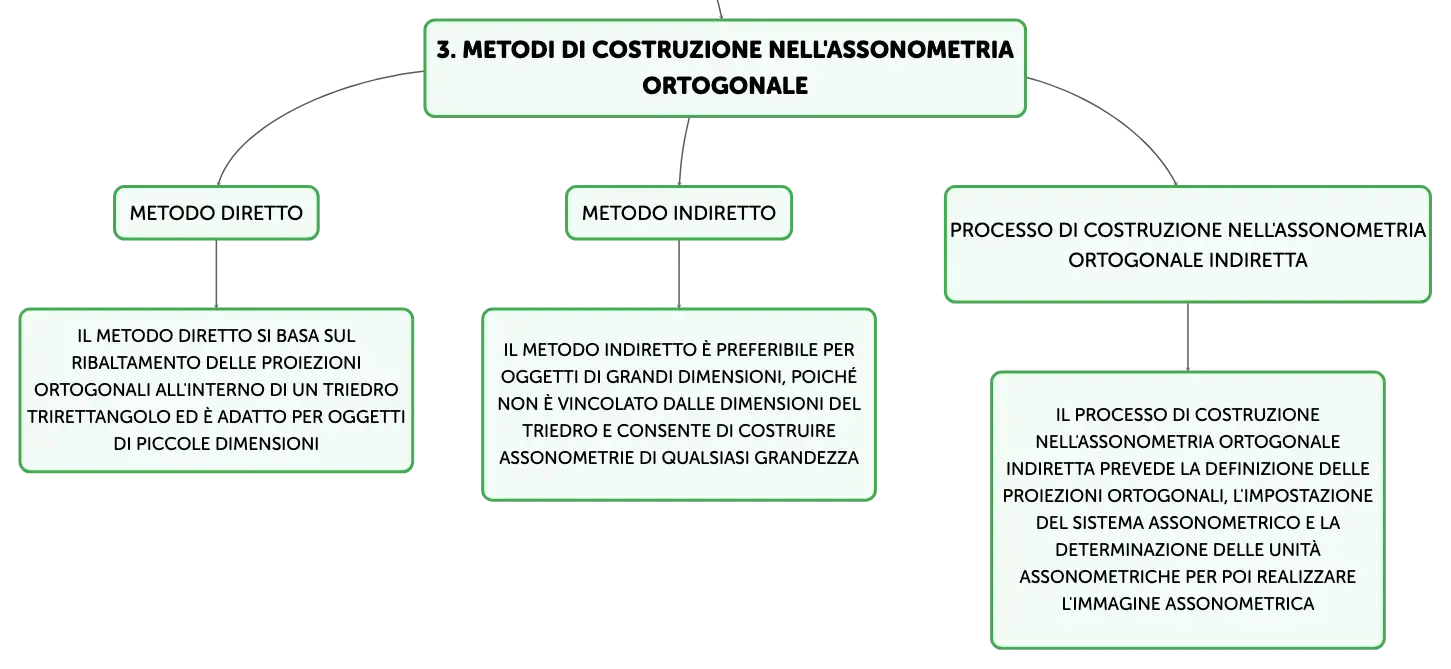

Metodi di costruzione nell'assonometria ortogonale
Metodo diretto
Il metodo diretto si basa sul ribaltamento delle proiezioni ortogonali all'interno di un triedro trirettangolo ed è adatto per oggetti di piccole dimensioni
Metodo indiretto
Il metodo indiretto è preferibile per oggetti di grandi dimensioni, poiché non è vincolato dalle dimensioni del triedro e consente di costruire assonometrie di qualsiasi grandezza
Processo di costruzione nell'assonometria ortogonale indiretta
Il processo di costruzione nell'assonometria ortogonale indiretta prevede la definizione delle proiezioni ortogonali, l'impostazione del sistema assonometrico e la determinazione delle unità assonometriche per poi realizzare l'immagine assonometrica
Principi Fondamentali dell'Assonometria nelle Rappresentazioni Grafiche
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Definizione di assonometria
Metodo di rappresentazione grafica per illustrare oggetti 3D su piano 2D mantenendo proporzioni.
01
Tipi di assonometria ortogonale
Isometrica, dimetrica, trimetrica; differiscono per scala di riduzione degli assi.
02
Funzione dei reticoli assonometrici
Forniscono griglia di riferimento per disegnare oggetti in 2D simulando tridimensionalità.
