Cicli dei motori a combustione interna alternativi
Mappa concettuale
Il ciclo Diesel teorico è essenziale per comprendere i motori a combustione interna. Si articola in quattro trasformazioni: compressione ed espansione adiabatiche, assunzione di calore isobara e raffreddamento isocoro. Queste fasi determinano il rendimento teorico e pratico dei motori Diesel, che possono superare il ciclo Otto in efficienza grazie a maggiori rapporti di compressione.
Riassunto
Schema
Il Ciclo Diesel Teorico e le Sue Fasi
Nell'ambito dei motori a combustione interna alternativi, è cruciale comprendere le tre fasi che ne descrivono il funzionamento: il ciclo teorico, il ciclo limite e il ciclo reale. Il ciclo teorico è una rappresentazione ideale che serve a illustrare i principi termodinamici fondamentali. In questa fase, si considera un sistema chiuso con un gas perfetto e trasformazioni reversibili. Il calore di combustione viene scambiato con l'esterno attraverso le pareti, anziché essere liberato all'interno del motore. Il ciclo limite, invece, assume un sistema aperto con un fluido che si rinnova ad ogni ciclo e reazioni di combustione complete e istantanee, mantenendo l'ipotesi di un motore ideale dal punto di vista meccanico. Il ciclo reale introduce fattori sperimentali e rendimenti per descrivere il comportamento effettivo del motore, correggendo le idealizzazioni del ciclo limite.Fasi e Trasformazioni del Ciclo Diesel Teorico
Il ciclo Diesel teorico si articola in quattro trasformazioni principali: due adiabatiche (compressione ed espansione), un'isobara (assunzione di calore) e un'isocora (raffreddamento). La compressione adiabatica (1-2) incrementa la pressione e la temperatura del gas perfetto. Durante la fase isobara (2-3), che simula la combustione, il volume e la temperatura aumentano. L'espansione adiabatica (3-4) produce la maggior parte del lavoro meccanico, con una riduzione di pressione e temperatura. Il raffreddamento isocoro (4-1) riporta il gas alle condizioni iniziali, rappresentando il rilascio del calore residuo. Il lavoro teorico prodotto per unità di massa del fluido operante è rappresentato dall'area del ciclo nel diagramma pressione-volume (p-V).Parametri e Rendimento del Ciclo Diesel
I parametri distintivi del ciclo Diesel includono il rapporto di compressione volumetrico e il rapporto di combustione isobaro. Il rendimento teorico del ciclo Diesel è calcolabile attraverso le temperature ai vertici del ciclo, che sono funzione della temperatura iniziale T1. Il rendimento del ciclo Diesel è generalmente inferiore a quello del ciclo Otto a causa dell'effetto termico della combustione isobara. Tuttavia, il ciclo Diesel può ottenere un rendimento superiore se operato con un rapporto di compressione più elevato, condizione che nei motori reali consente di sfruttare meglio l'energia termica.Il Confronto tra i Cicli Diesel e Otto
Confrontando i cicli Diesel e Otto, mantenendo costante lo stato iniziale e il calore fornito, si osserva che il ciclo Otto ha un rendimento teorico superiore a causa di una minore quantità di calore ceduto all'esterno. Tuttavia, nei motori reali, il ciclo Otto non può operare con rapporti di compressione troppo elevati per evitare il fenomeno del battito in testa. Il ciclo Diesel, che utilizza combustibili più pesanti e sfrutta una compressione più intensa, può raggiungere rendimenti superiori grazie alla sua capacità di operare con rapporti di compressione più alti.Il Ciclo Sabathé come Modello Teorico per Motori Diesel
Il ciclo Sabathé, che combina due trasformazioni adiabatiche, due isocore e un'isobara, è un modello teorico più aderente alla realtà dei motori diesel. In un motore reale, una parte del combustibile brucia in modo brusco (isocora) e il resto brucia progressivamente (isobara). Il ciclo Sabathé si avvicina al ciclo Otto o Diesel a seconda di come viene distribuito il calore primario. Questo modello teorico riflette meglio il processo di combustione nei motori diesel, dove questa avviene durante l'inizio dell'espansione e con un elevato rapporto aria/combustibile, condizioni che hanno spinto l'evoluzione dei motori diesel verso l'efficienza del ciclo di Carnot.
Mostra di più

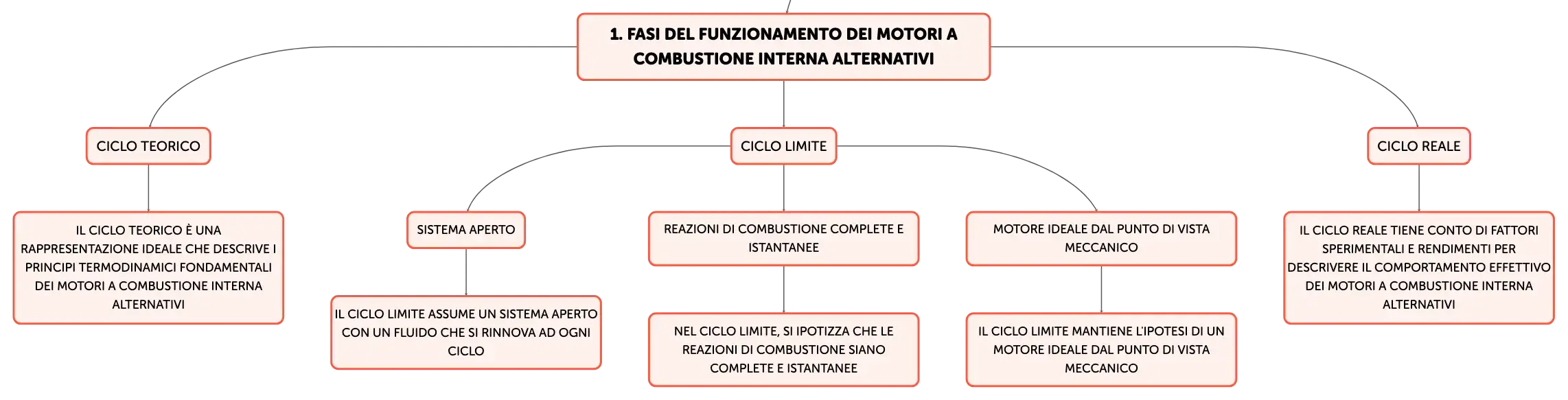

Fasi del funzionamento dei motori a combustione interna alternativi
Ciclo teorico
Il ciclo teorico è una rappresentazione ideale che descrive i principi termodinamici fondamentali dei motori a combustione interna alternativi
Ciclo limite
Sistema aperto
Il ciclo limite assume un sistema aperto con un fluido che si rinnova ad ogni ciclo
Reazioni di combustione complete e istantanee
Nel ciclo limite, si ipotizza che le reazioni di combustione siano complete e istantanee
Motore ideale dal punto di vista meccanico
Il ciclo limite mantiene l'ipotesi di un motore ideale dal punto di vista meccanico
Ciclo reale
Il ciclo reale tiene conto di fattori sperimentali e rendimenti per descrivere il comportamento effettivo dei motori a combustione interna alternativi

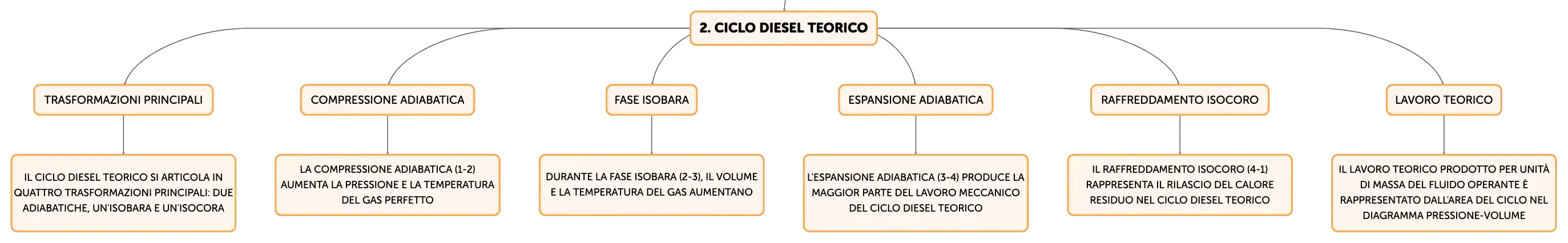

Ciclo Diesel teorico
Trasformazioni principali
Il ciclo Diesel teorico si articola in quattro trasformazioni principali: due adiabatiche, un'isobara e un'isocora
Compressione adiabatica
La compressione adiabatica (1-2) aumenta la pressione e la temperatura del gas perfetto
Fase isobara
Durante la fase isobara (2-3), il volume e la temperatura del gas aumentano
Espansione adiabatica
L'espansione adiabatica (3-4) produce la maggior parte del lavoro meccanico del ciclo Diesel teorico
Raffreddamento isocoro
Il raffreddamento isocoro (4-1) rappresenta il rilascio del calore residuo nel ciclo Diesel teorico
Lavoro teorico
Il lavoro teorico prodotto per unità di massa del fluido operante è rappresentato dall'area del ciclo nel diagramma pressione-volume

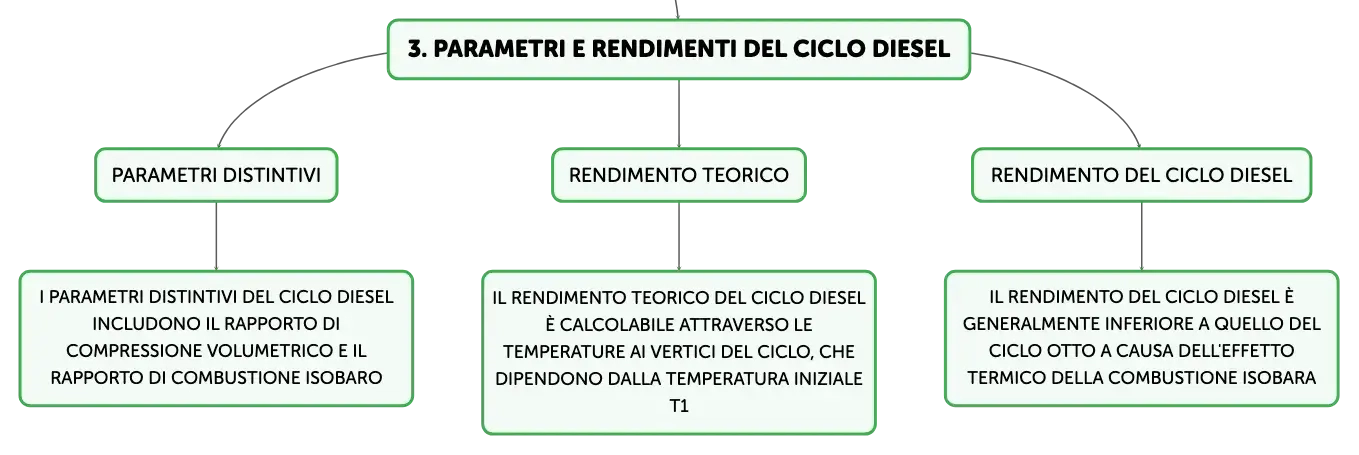

Parametri e rendimenti del ciclo Diesel
Parametri distintivi
I parametri distintivi del ciclo Diesel includono il rapporto di compressione volumetrico e il rapporto di combustione isobaro
Rendimento teorico
Il rendimento teorico del ciclo Diesel è calcolabile attraverso le temperature ai vertici del ciclo, che dipendono dalla temperatura iniziale T1
Rendimento del ciclo Diesel
Il rendimento del ciclo Diesel è generalmente inferiore a quello del ciclo Otto a causa dell'effetto termico della combustione isobara

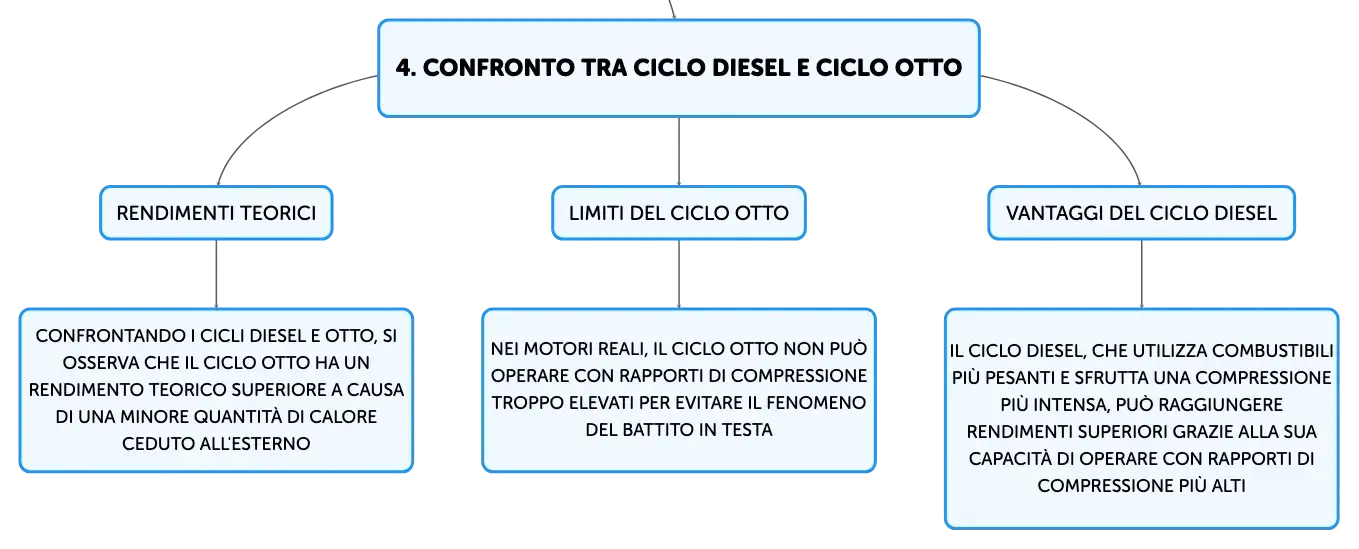

Confronto tra ciclo Diesel e ciclo Otto
Rendimenti teorici
Confrontando i cicli Diesel e Otto, si osserva che il ciclo Otto ha un rendimento teorico superiore a causa di una minore quantità di calore ceduto all'esterno
Limiti del ciclo Otto
Nei motori reali, il ciclo Otto non può operare con rapporti di compressione troppo elevati per evitare il fenomeno del battito in testa
Vantaggi del ciclo Diesel
Il ciclo Diesel, che utilizza combustibili più pesanti e sfrutta una compressione più intensa, può raggiungere rendimenti superiori grazie alla sua capacità di operare con rapporti di compressione più alti

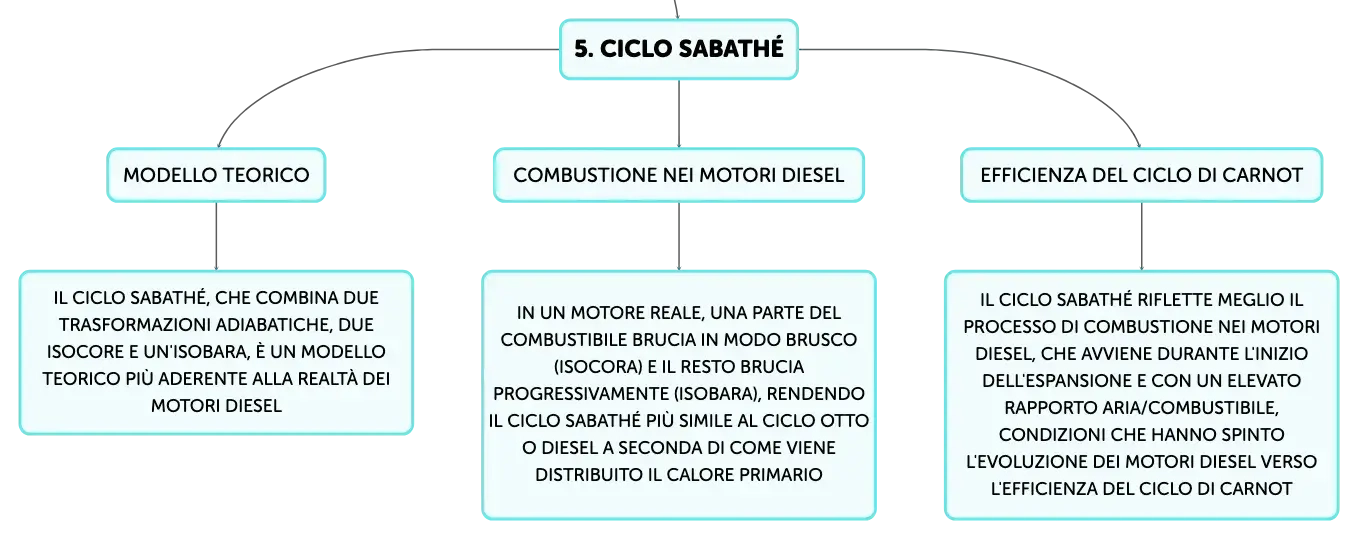

Ciclo Sabathé
Modello teorico
Il ciclo Sabathé, che combina due trasformazioni adiabatiche, due isocore e un'isobara, è un modello teorico più aderente alla realtà dei motori diesel
Combustione nei motori diesel
In un motore reale, una parte del combustibile brucia in modo brusco (isocora) e il resto brucia progressivamente (isobara), rendendo il ciclo Sabathé più simile al ciclo Otto o Diesel a seconda di come viene distribuito il calore primario
Efficienza del ciclo di Carnot
Il ciclo Sabathé riflette meglio il processo di combustione nei motori diesel, che avviene durante l'inizio dell'espansione e con un elevato rapporto aria/combustibile, condizioni che hanno spinto l'evoluzione dei motori diesel verso l'efficienza del ciclo di Carnot
Cicli dei motori a combustione interna alternativi
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Il ciclo ______ rappresenta un'ideale illustrazione dei principi ______ fondamentali, con un sistema ______ e trasformazioni ______.
teorico
termodinamici
chiuso
reversibili
01
Il ciclo ______ considera un sistema ______ con fluido che si rinnova ogni ciclo e combustioni ______ e ______, mentre il ciclo ______ tiene conto di fattori ______ e rendimenti per descrivere il comportamento del motore.
limite
aperto
complete
istantanee
reale
sperimentali
02
Fasi adiabatiche nel ciclo Diesel
Compressione (1-2) e espansione (3-4) senza scambio di calore.
