I collegamenti in serie e parallelo sono fondamentali per l'assemblaggio di circuiti elettrici. Scopri come la corrente e la tensione si distribuiscono in queste configurazioni, l'importanza della resistenza totale e come i teoremi di Thevenin e Norton aiutano nell'analisi dei circuiti.

Summary

Outline

Principi dei collegamenti in serie e parallelo

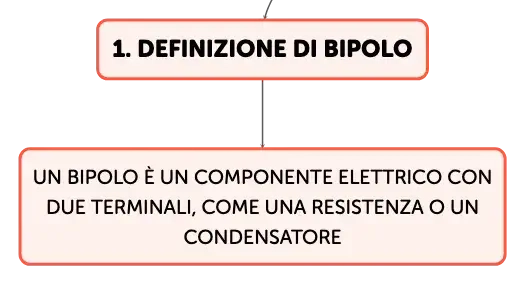

I collegamenti in serie e parallelo sono due configurazioni essenziali per l'assemblaggio di circuiti elettrici. Un bipolo è un componente elettrico con due terminali, come una resistenza o un condensatore. Nel collegamento in serie, i bipoli sono connessi uno di seguito all'altro, garantendo che la stessa corrente attraversi ciascuno di essi. La tensione totale nel circuito in serie è la somma delle tensioni individuali su ogni bipolo. Per le resistenze, la resistenza totale è la somma delle resistenze individuali. Questi principi sono governati dalla legge di Ohm e dalle leggi di Kirchhoff, che insieme determinano le relazioni tra corrente e tensione in un circuito in serie.

Tavolo in legno chiaro con componenti elettronici: breadboard bianca, resistenze colorate, condensatori metallici, motorino elettrico e LED rossi e verdi.

Caratteristiche distintive del collegamento in serie

Il collegamento in serie si distingue per alcune caratteristiche specifiche che influenzano il comportamento elettrico del circuito. I bipoli in serie condividono un solo punto di connessione e non sono collegati ad altri componenti in quel nodo, creando un percorso unico per la corrente. La posizione dei componenti in serie non altera le caratteristiche elettriche del circuito, sebbene possa influenzare il potenziale elettrico in punti specifici. La resistenza totale in serie è maggiore di ogni resistenza individuale, poiché ogni resistenza aggiuntiva aumenta l'opposizione al flusso di corrente. Un circuito in serie che include un circuito aperto è equivalente a un circuito aperto completo, poiché un circuito aperto presenta una resistenza infinita, impedendo il passaggio della corrente.

Il collegamento parallelo e le sue proprietà

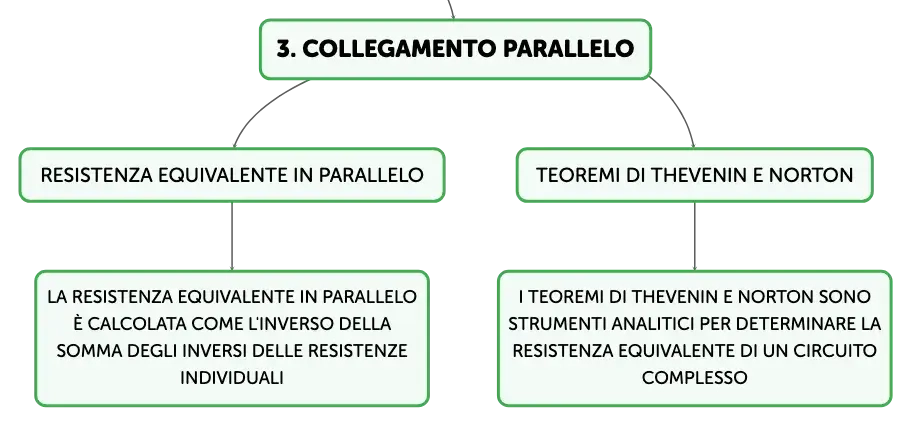

Nel collegamento parallelo, i bipoli sono connessi in modo che i loro terminali iniziali e finali siano collegati insieme, formando due nodi. Questa configurazione assicura che tutti i componenti in parallelo abbiano la stessa tensione ai loro capi. La posizione dei componenti paralleli può essere variata senza influenzare le proprietà elettriche del circuito. La resistenza totale di resistenze in parallelo è minore di quella di ogni singola resistenza, poiché la presenza di più percorsi per la corrente riduce la resistenza complessiva. La resistenza equivalente in parallelo è calcolata come l'inverso della somma degli inversi delle resistenze individuali.

Analisi e semplificazione dei circuiti complessi

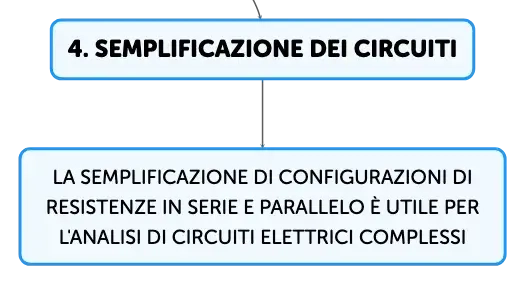

L'analisi di circuiti elettrici complessi spesso richiede la semplificazione di configurazioni di resistenze in serie e parallelo. Questo processo implica l'identificazione di gruppi di resistenze che possono essere considerati come un'entità singola, semplificando l'analisi del circuito. Sebbene la semplificazione possa comportare la perdita di dettagli specifici su tensioni o correnti in componenti individuali, fornisce una visione d'insieme che è cruciale per comprendere il comportamento generale del circuito. La pratica di disegnare e collegare componenti in serie e parallelo è un esercizio utile per gli studenti, poiché consente di visualizzare e manipolare le connessioni e osservare direttamente i loro effetti sul circuito.

Teoremi di Thevenin e Norton per la resistenza equivalente

I teoremi di Thevenin e Norton sono strumenti analitici potenti per determinare la resistenza equivalente di un circuito complesso. Questi teoremi consentono di semplificare un circuito in una rete ridotta che include una fonte di tensione o corrente e una resistenza equivalente. Per calcolare la resistenza equivalente, si considera una "porta" del circuito, definita come una coppia di terminali con la stessa corrente che li attraversa. La scelta della porta influenza la tensione e la corrente utilizzate per determinare la resistenza equivalente. Questi teoremi sono fondamentali nell'analisi dei circuiti elettrici e sono applicabili a reti che non includono generatori attivi, come quelle puramente resistive.
