La cristallografia studia forma, struttura e proprietà dei cristalli. Elementi come reticoli, simmetria e classi cristalline sono essenziali per comprendere la materia e le sue applicazioni pratiche. La geminazione rivela le condizioni di crescita dei cristalli, mentre la proiezione stereografica aiuta nell'identificazione degli elementi di simmetria.

Riassunto

Schema

Fondamenti di Cristallografia e Simmetria dei Cristalli

La cristallografia è la branca della scienza che si occupa dello studio dei cristalli, esaminando la loro forma, struttura e le proprietà che ne derivano. I cristalli sono caratterizzati da un reticolo cristallino ordinato, definito da tre assi cristallografici, etichettati come a, b e c, e dagli angoli α (alfa), β (beta) e γ (gamma) che essi formano tra loro. Questi assi sono orientati secondo una terna destrorsa, in conformità con la regola della mano destra. La simmetria in cristallografia è fondamentale per classificare i cristalli e si riferisce alla ripetizione regolare di elementi geometrici come facce, spigoli e vertici. Le operazioni di simmetria si suddividono in operazioni di primo tipo, che includono la rotazione e non modificano l'orientamento spaziale dell'oggetto, e operazioni di secondo tipo, come la riflessione e l'inversione, che generano immagini speculare o invertite dell'oggetto originale. Gli elementi di simmetria comprendono assi di rotazione, piani di riflessione e centri di inversione.

Cristalli naturali assortiti su superficie da laboratorio, con quarzo trasparente centrale, ametiste, pirite dorata e celestina azzurra.

Operazioni di Simmetria e Reticoli Cristallini

Le operazioni di simmetria nei cristalli sono limitate a rotazioni di ordine specifico, consentite dalla geometria tridimensionale e dalla periodicità dei reticoli cristallini. Questi ordini di rotazione sono: l'identità (1), la digira (2), la trigira (3), la tetragira (4) e l'esagira (6). La presenza di questi ordini di simmetria è dovuta al fatto che l'angolo di rotazione α deve essere tale che la distanza tra i nodi del reticolo sia un multiplo intero della distanza di periodicità τ. Le operazioni di riflessione e inversione sono considerate come rotazioni di ordine negativo, rispettivamente -2 e -1, e sono fondamentali per la classificazione dei cristalli in base alla loro simmetria.

Proiezione Stereografica e Rotoinversione

La proiezione stereografica è una tecnica utilizzata per rappresentare gli oggetti tridimensionali su un piano bidimensionale. Questo metodo impiega una sfera che circonda l'oggetto e proietta le normali alle superfici cristalline sulla sfera, per poi trasferirle su un piano equatoriale. Tale rappresentazione conserva gli angoli tra le facce e facilita l'identificazione degli elementi di simmetria dei cristalli. La rotoinversione è un'operazione di simmetria che combina una rotazione attorno a un asse con un'inversione rispetto a un punto centrale. Questa operazione è indicata con un segno negativo davanti al numero dell'asse di rotazione e può risultare in una riflessione o in una combinazione di rotazione e inversione.

Classi Cristalline e Notazione di Hermann-Mauguin

Le classi cristalline rappresentano le 32 possibili combinazioni di elementi di simmetria che possono esistere in un cristallo, conosciute anche come gruppi puntuali. La notazione di Hermann-Mauguin è un sistema simbolico utilizzato per descrivere queste classi di simmetria. Numeri e lettere vengono impiegati per indicare l'ordine degli assi di simmetria (numeri) e la presenza di piani di simmetria (lettera m). Ad esempio, la notazione 2/m indica un asse di rotazione di secondo ordine perpendicolare a un piano di simmetria. La presenza di un centro di simmetria è generalmente sottintesa nella notazione del gruppo spaziale e viene esplicitata solo nel caso del simbolo -1.

Sistemi Cristallini e Geminazione

I sistemi cristallini sono sette e vengono classificati in base alla loro simmetria: triclino, monoclino, ortorombico, tetragonale, esagonale, trigonale e cubico. Ogni sistema ha classi specifiche che descrivono le simmetrie presenti nei cristalli appartenenti a quel sistema. La geminazione è un fenomeno che si verifica quando due o più cristalli dello stesso minerale crescono insieme secondo precise relazioni di simmetria. I geminati possono essere di contatto o di compenetrazione, e possono essere ulteriormente classificati come ciclici o polisintetici, a seconda della loro morfologia e genesi. La geminazione fornisce informazioni sulle condizioni di crescita dei cristalli e può essere studiata e identificata attraverso la proiezione stereografica.

Mostra di più

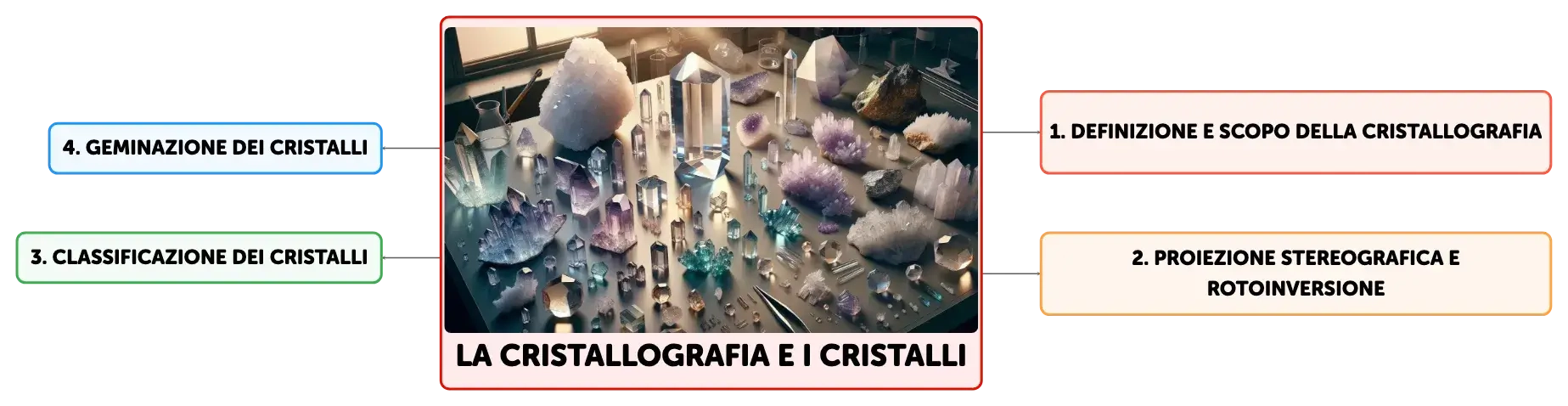

La cristallografia e i cristalli

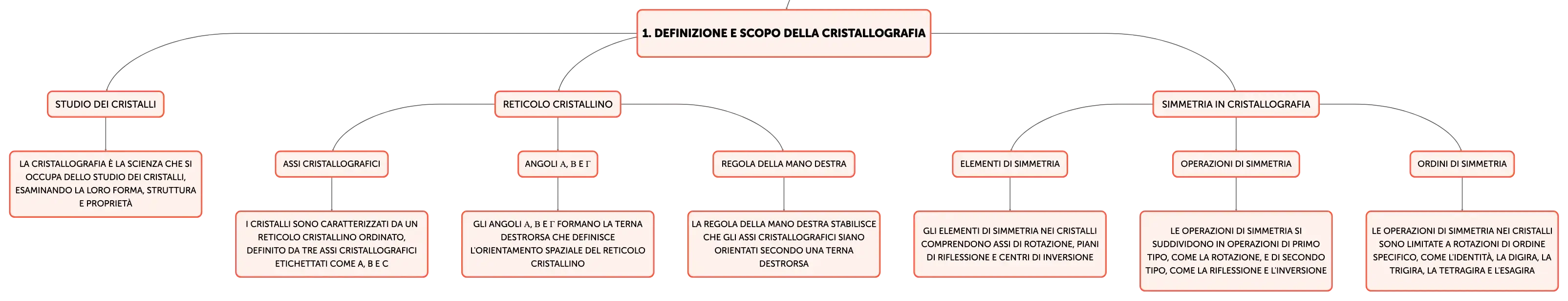

Definizione e scopo della cristallografia

Studio dei cristalli

La cristallografia è la scienza che si occupa dello studio dei cristalli, esaminando la loro forma, struttura e proprietà

Reticolo cristallino

Assi cristallografici

I cristalli sono caratterizzati da un reticolo cristallino ordinato, definito da tre assi cristallografici etichettati come a, b e c

Angoli α, β e γ

Gli angoli α, β e γ formano la terna destrorsa che definisce l'orientamento spaziale del reticolo cristallino

Regola della mano destra

La regola della mano destra stabilisce che gli assi cristallografici siano orientati secondo una terna destrorsa

Simmetria in cristallografia

Elementi di simmetria

Gli elementi di simmetria nei cristalli comprendono assi di rotazione, piani di riflessione e centri di inversione

Operazioni di simmetria

Le operazioni di simmetria si suddividono in operazioni di primo tipo, come la rotazione, e di secondo tipo, come la riflessione e l'inversione

Ordini di simmetria

Le operazioni di simmetria nei cristalli sono limitate a rotazioni di ordine specifico, come l'identità, la digira, la trigira, la tetragira e l'esagira

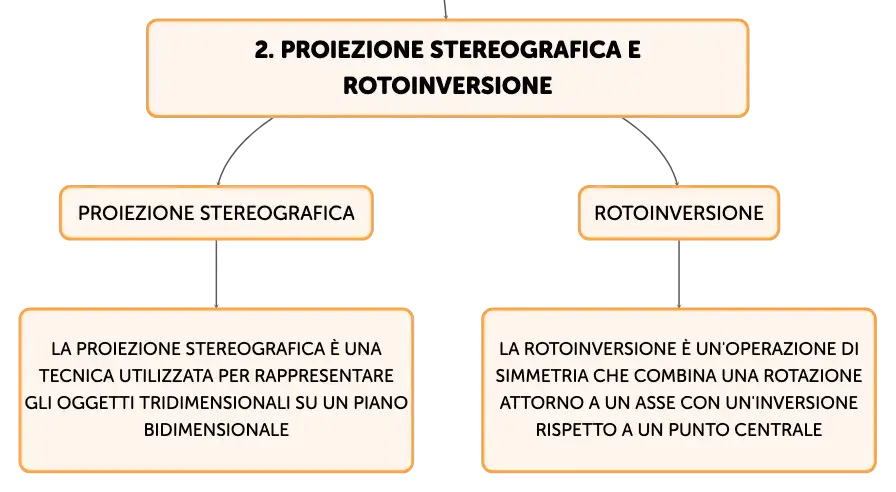

Proiezione stereografica e rotoinversione

Proiezione stereografica

La proiezione stereografica è una tecnica utilizzata per rappresentare gli oggetti tridimensionali su un piano bidimensionale

Rotoinversione

La rotoinversione è un'operazione di simmetria che combina una rotazione attorno a un asse con un'inversione rispetto a un punto centrale

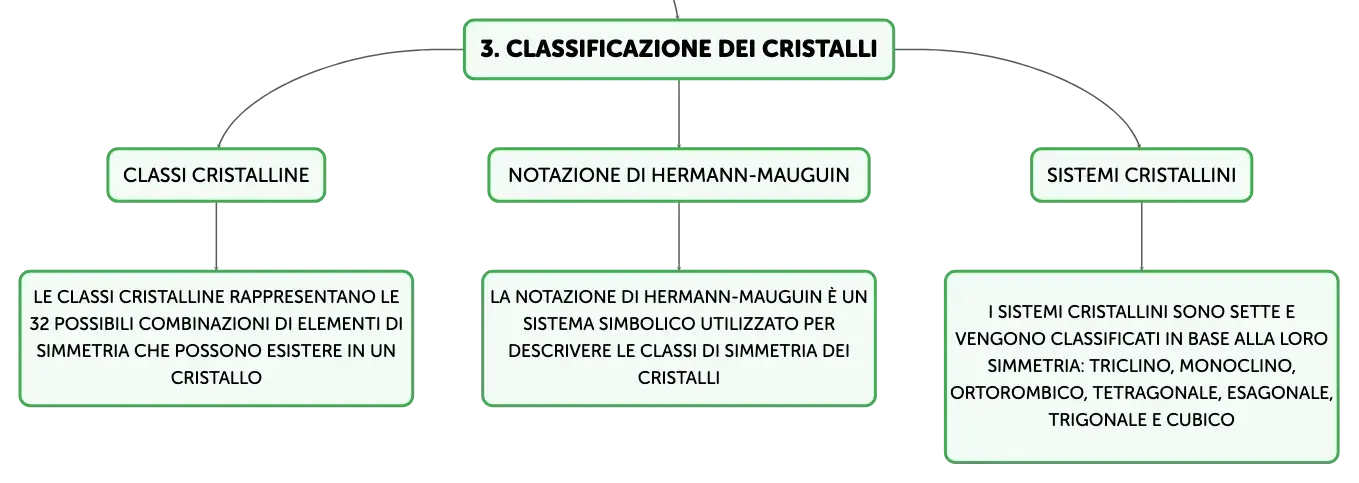

Classificazione dei cristalli

Classi cristalline

Le classi cristalline rappresentano le 32 possibili combinazioni di elementi di simmetria che possono esistere in un cristallo

Notazione di Hermann-Mauguin

La notazione di Hermann-Mauguin è un sistema simbolico utilizzato per descrivere le classi di simmetria dei cristalli

Sistemi cristallini

I sistemi cristallini sono sette e vengono classificati in base alla loro simmetria: triclino, monoclino, ortorombico, tetragonale, esagonale, trigonale e cubico

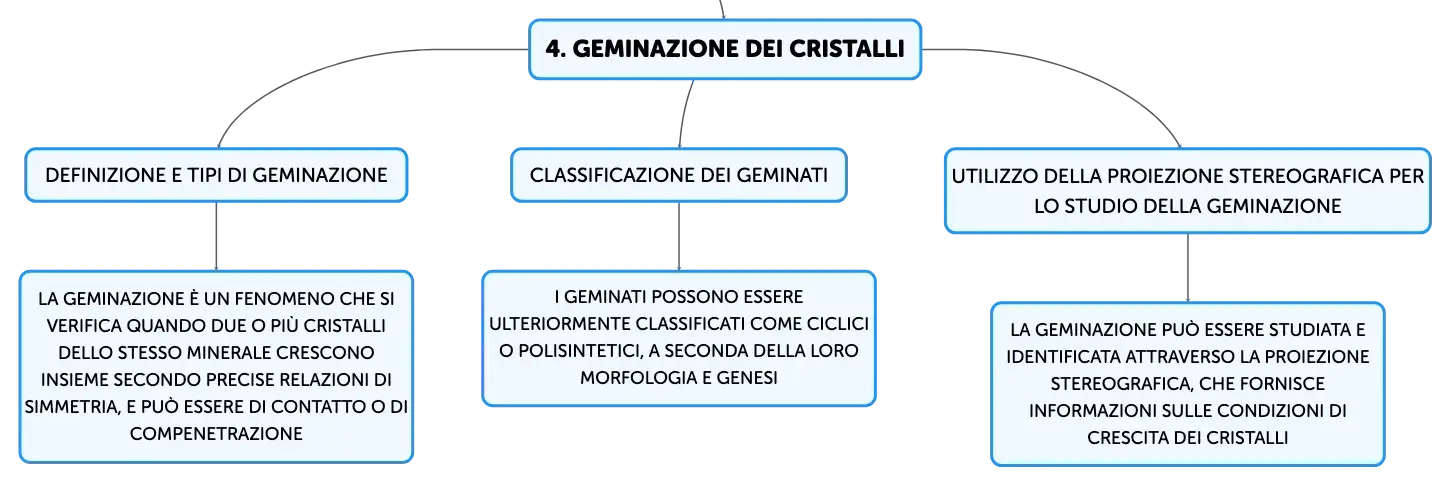

Geminazione dei cristalli

Definizione e tipi di geminazione

La geminazione è un fenomeno che si verifica quando due o più cristalli dello stesso minerale crescono insieme secondo precise relazioni di simmetria, e può essere di contatto o di compenetrazione

Classificazione dei geminati

I geminati possono essere ulteriormente classificati come ciclici o polisintetici, a seconda della loro morfologia e genesi

Utilizzo della proiezione stereografica per lo studio della geminazione

La geminazione può essere studiata e identificata attraverso la proiezione stereografica, che fornisce informazioni sulle condizioni di crescita dei cristalli
