Fondamenti delle Misure Elettriche

Le misure elettriche costituiscono un aspetto cruciale dell'Elettrotecnica, con l'obiettivo di fornire una comprensione approfondita delle leggi e dei principi elettrici attraverso la sperimentazione pratica. In ambito professionale, queste misurazioni sono indispensabili per determinare grandezze elettriche e parametri correlati, come il rendimento e la temperatura, che sono fondamentali per valutare l'efficienza e il corretto funzionamento di apparecchiature e impianti elettrici. Le misure elettriche sono necessarie sia per conoscere le grandezze inizialmente incognite sia per effettuare controlli periodici al fine di assicurare la manutenzione e l'affidabilità nel tempo.

Laboratorio elettronico con banco di lavoro, strumenti di misura come multimetro e oscilloscopio, cavi colorati e componenti elettronici sparsi.

Strumenti di Misura e Unità di Misura

Gli strumenti di misura sono dispositivi progettati per determinare il valore di una grandezza fisica. Nel caso di grandezze elettriche, si utilizzano strumenti specifici come amperometri, voltmetri e ohmmetri. Questi strumenti devono essere calibrati e confrontati con standard di misura per garantire la precisione dei risultati. Le unità di misura sono definite in base a standard internazionali, come il Sistema Internazionale di unità (SI), che fornisce un riferimento uniforme per la misurazione delle diverse grandezze. Le misure possono essere dirette, effettuate confrontando la grandezza con un'unità di misura standard, o indirette, ottenute attraverso relazioni matematiche tra diverse grandezze.

Classificazione e Caratteristiche degli Strumenti di Misura Elettrici

Gli strumenti di misura elettrici si classificano in base a vari criteri, come la grandezza misurata (amperometri per la corrente, voltmetri per la tensione), il principio di funzionamento (magnetoelettrici, elettrodinamici, a stato solido), le caratteristiche costruttive (portatili o da tavolo), la natura delle indicazioni (analogici o digitali) e il tipo di impiego (da laboratorio o industriali). Gli strumenti da quadro sono generalmente fissi e progettati per una lettura diretta e rapida, ma possono avere una precisione limitata. Gli strumenti da laboratorio, invece, sono spesso portatili, offrono una lettura più precisa e sono utilizzati per misurazioni più dettagliate e accurate.

Principi di Funzionamento e Selezione degli Strumenti di Misura

Gli strumenti di misura elettrici da laboratorio sono caratterizzati da specifiche tecniche come la portata, la costante di scala, la sensibilità, la prontezza e la precisione. La portata indica il massimo valore misurabile, mentre la costante di scala determina la variazione della grandezza misurata per ogni divisione della scala. La sensibilità è definita come il minimo cambiamento della grandezza che lo strumento è in grado di rilevare. La prontezza si riferisce alla velocità con cui lo strumento stabilizza la misura, e la precisione è la capacità dello strumento di fornire una misura vicina al valore reale. Nella selezione di uno strumento, è importante scegliere una portata adeguata al valore atteso della grandezza da misurare per massimizzare la sensibilità e la precisione.

Errori nelle Misure Elettriche e loro Gestione

Gli errori di misura sono una componente inevitabile del processo di misurazione e possono essere suddivisi in errori assoluti e relativi. L'errore assoluto è la differenza tra il valore misurato e il valore vero o di riferimento. L'errore relativo è l'errore assoluto espresso come frazione del valore vero e fornisce una misura della qualità della misurazione. Per ridurre l'incidenza degli errori, è consigliabile effettuare le misurazioni nella parte superiore della scala dello strumento, dove l'errore relativo tende ad essere minore. È fondamentale considerare attentamente gli errori di misura durante l'analisi dei dati per assicurare la validità e l'affidabilità delle conclusioni tratte dalle misurazioni elettriche.

Mostra di più

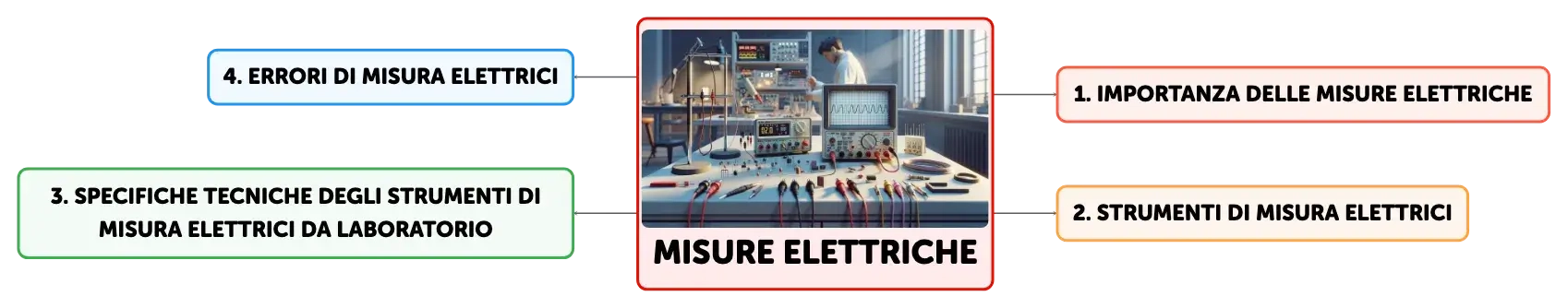

Misure elettriche

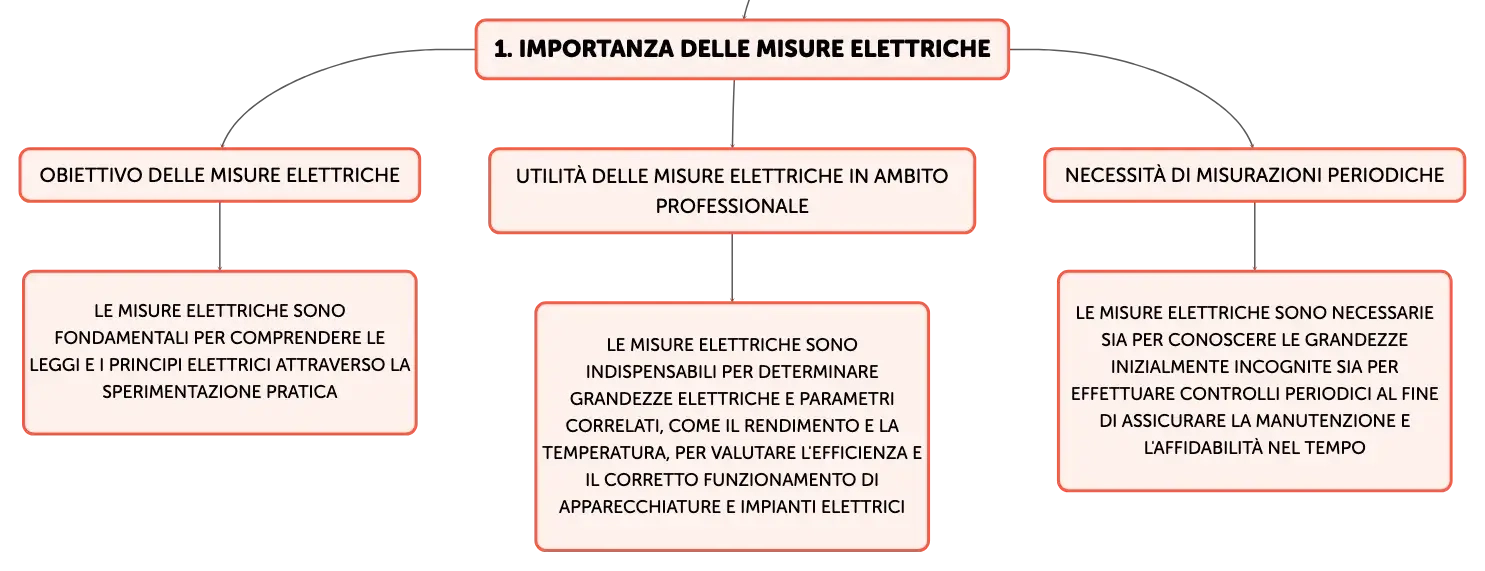

Importanza delle misure elettriche

Obiettivo delle misure elettriche

Le misure elettriche sono fondamentali per comprendere le leggi e i principi elettrici attraverso la sperimentazione pratica

Utilità delle misure elettriche in ambito professionale

Le misure elettriche sono indispensabili per determinare grandezze elettriche e parametri correlati, come il rendimento e la temperatura, per valutare l'efficienza e il corretto funzionamento di apparecchiature e impianti elettrici

Necessità di misurazioni periodiche

Le misure elettriche sono necessarie sia per conoscere le grandezze inizialmente incognite sia per effettuare controlli periodici al fine di assicurare la manutenzione e l'affidabilità nel tempo

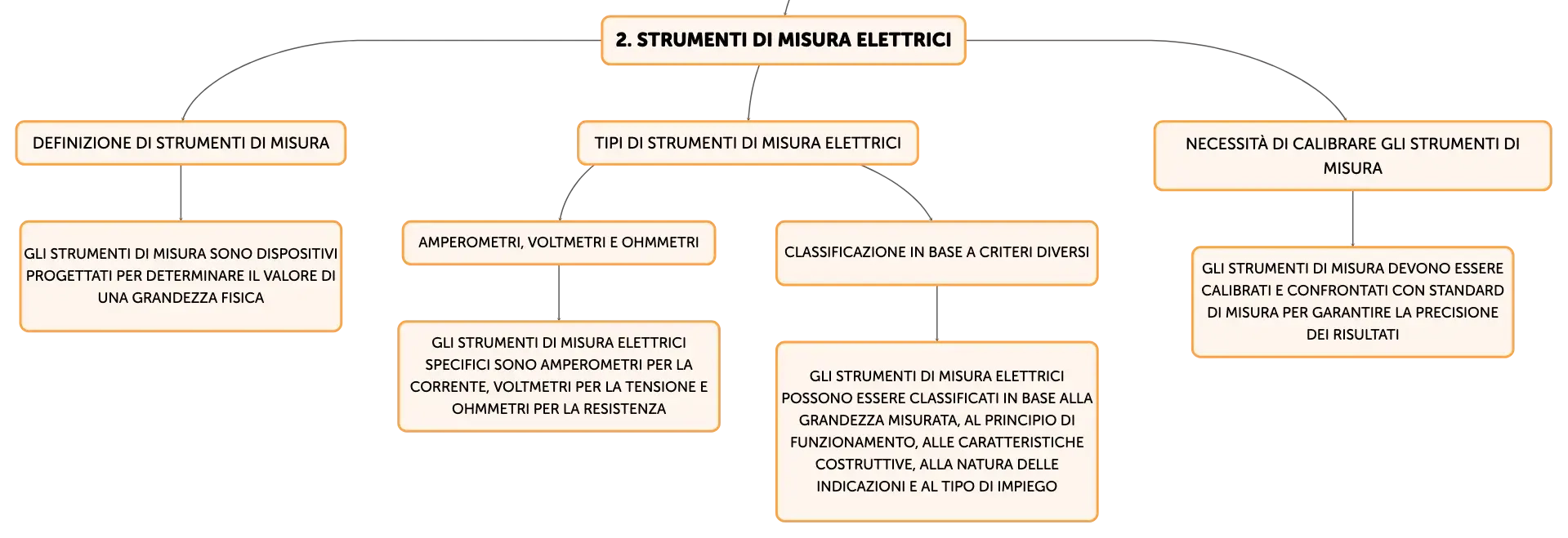

Strumenti di misura elettrici

Definizione di strumenti di misura

Gli strumenti di misura sono dispositivi progettati per determinare il valore di una grandezza fisica

Tipi di strumenti di misura elettrici

Amperometri, voltmetri e ohmmetri

Gli strumenti di misura elettrici specifici sono amperometri per la corrente, voltmetri per la tensione e ohmmetri per la resistenza

Classificazione in base a criteri diversi

Gli strumenti di misura elettrici possono essere classificati in base alla grandezza misurata, al principio di funzionamento, alle caratteristiche costruttive, alla natura delle indicazioni e al tipo di impiego

Necessità di calibrare gli strumenti di misura

Gli strumenti di misura devono essere calibrati e confrontati con standard di misura per garantire la precisione dei risultati

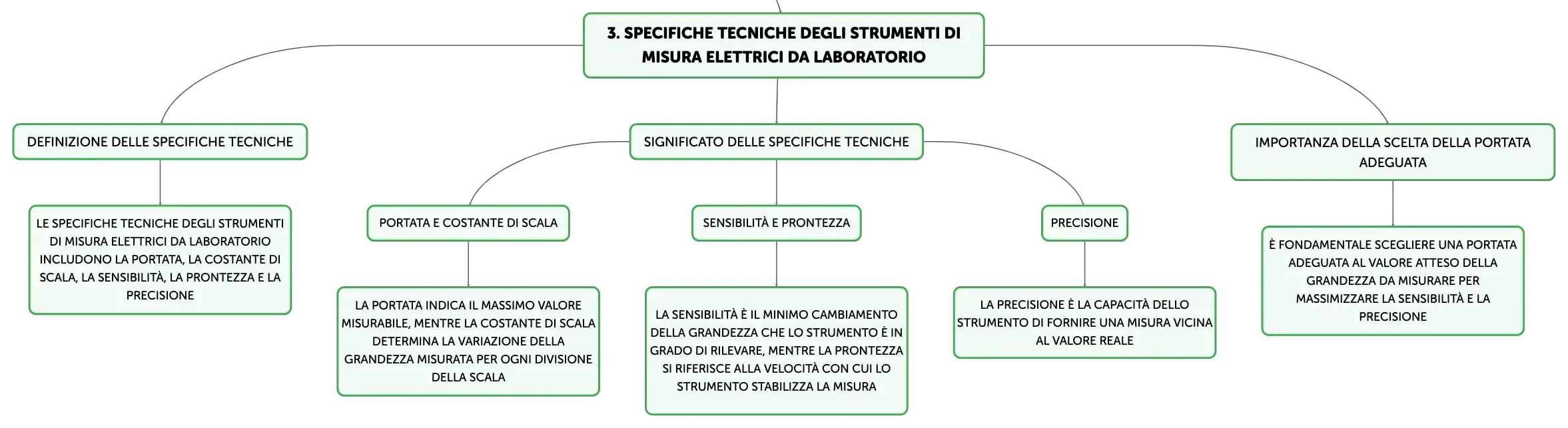

Specifiche tecniche degli strumenti di misura elettrici da laboratorio

Definizione delle specifiche tecniche

Le specifiche tecniche degli strumenti di misura elettrici da laboratorio includono la portata, la costante di scala, la sensibilità, la prontezza e la precisione

Significato delle specifiche tecniche

Portata e costante di scala

La portata indica il massimo valore misurabile, mentre la costante di scala determina la variazione della grandezza misurata per ogni divisione della scala

Sensibilità e prontezza

La sensibilità è il minimo cambiamento della grandezza che lo strumento è in grado di rilevare, mentre la prontezza si riferisce alla velocità con cui lo strumento stabilizza la misura

Precisione

La precisione è la capacità dello strumento di fornire una misura vicina al valore reale

Importanza della scelta della portata adeguata

È fondamentale scegliere una portata adeguata al valore atteso della grandezza da misurare per massimizzare la sensibilità e la precisione

Errori di misura elettrici

Definizione di errori di misura

Gli errori di misura sono una componente inevitabile del processo di misurazione

Tipi di errori di misura

Errori assoluti e relativi

Gli errori assoluti sono la differenza tra il valore misurato e il valore vero o di riferimento, mentre gli errori relativi sono espressi come frazione del valore vero e forniscono una misura della qualità della misurazione

Riduzione degli errori di misura

Per ridurre gli errori di misura, è consigliabile effettuare le misurazioni nella parte superiore della scala dello strumento, dove l'errore relativo tende ad essere minore

Importanza degli errori di misura nell'analisi dei dati

È fondamentale considerare attentamente gli errori di misura durante l'analisi dei dati per assicurare la validità e l'affidabilità delle conclusioni tratte dalle misurazioni elettriche
