Il condensatore e il campo elettrico

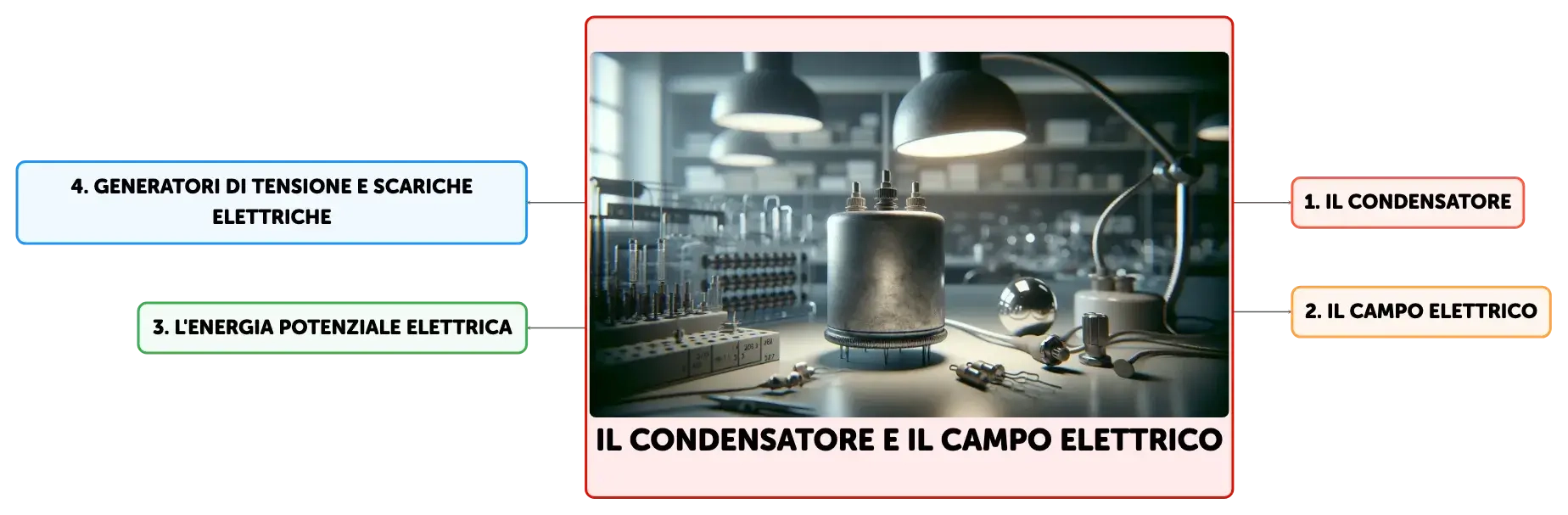

Mappa concettuale
Il condensatore è un dispositivo elettronico fondamentale per immagazzinare energia. Scopri come funziona, l'importanza del dielettrico e le sue applicazioni pratiche, dalla regolazione della tensione alla protezione dai fulmini con i parafulmini.
Riassunto
Schema
Il Condensatore: Principi e Applicazioni
Il condensatore è un componente elettronico passivo utilizzato per immagazzinare energia nel campo elettrico tra una coppia di conduttori chiamati "armature". Le armature sono separate da un dielettrico, un materiale isolante che aumenta la capacità del condensatore di immagazzinare carica. Quando un condensatore è collegato a una sorgente di tensione, le cariche elettriche si accumulano su una armatura, mentre le cariche opposte si accumulano sull'altra, creando un campo elettrico interno. Il condensatore può quindi rilasciare energia accumulata quando viene disconnesso dalla sorgente. La capacità di un condensatore, misurata in farad (F), dipende dall'area delle armature, dalla distanza tra di esse e dal tipo di dielettrico utilizzato.Campo Elettrico: Definizione e Caratteristiche
Il campo elettrico è una proprietà dello spazio causata dalla presenza di cariche elettriche. Esso esercita una forza su altre cariche presenti nel campo. L'intensità del campo elettrico (E) in un punto è definita come la forza (F) per unità di carica (q) e si misura in newton per coulomb (N/C). Il campo elettrico è rappresentato da linee di forza che partono dalle cariche positive e terminano sulle cariche negative. La direzione delle linee di forza indica la direzione della forza che agirebbe su una carica positiva, mentre la densità delle linee indica l'intensità del campo. Il campo elettrico generato da una carica puntiforme è radiale e la sua intensità diminuisce con il quadrato della distanza dalla carica.Energia Potenziale Elettrica e Potenziale Elettrico
L'energia potenziale elettrica è l'energia che una carica possiede a causa della sua posizione in un campo elettrico. È definita come il lavoro necessario per spostare una carica da un punto di riferimento a un punto dato nel campo, senza variazione di energia cinetica. Il potenziale elettrico (V), misurato in volt (V), è l'energia potenziale per unità di carica. La differenza di potenziale (ΔV) tra due punti è il lavoro per unità di carica necessario per spostare una carica tra quei due punti. In un campo elettrico uniforme, la differenza di potenziale è direttamente proporzionale alla distanza tra i punti.Equilibrio Elettrico e Tensione Elettrica
L'equilibrio elettrico si raggiunge quando la distribuzione delle cariche elettriche su un corpo non varia nel tempo. In un sistema di conduttori, questo avviene quando la differenza di potenziale tra qualsiasi coppia di punti è zero. La tensione elettrica, o differenza di potenziale, è la misura dell'energia potenziale elettrica per unità di carica tra due punti in un campo elettrico. La Terra è spesso assunta come punto di riferimento con potenziale zero. Quando un corpo viene messo a terra, le cariche in eccesso si disperdono nel suolo, portando il corpo allo stesso potenziale della Terra.Generatori di Tensione e Corrente Elettrica
I generatori di tensione, come batterie e dinamo, sono dispositivi che forniscono una differenza di potenziale elettrico tra due punti. Questa differenza di potenziale causa il movimento di cariche elettriche (elettroni) in un circuito chiuso, generando una corrente elettrica. Le batterie possono essere primarie (non ricaricabili) o secondarie (ricaricabili). Le batterie secondarie possono essere ricaricate invertendo la reazione chimica attraverso un processo di ricarica. È importante gestire correttamente le batterie a fine vita, poiché contengono sostanze chimiche che possono essere dannose per l'ambiente.Scariche Elettriche e Protezione dai Fulmini
Le scariche elettriche sono flussi improvvisi di elettroni tra due punti con una significativa differenza di potenziale. I fulmini sono un esempio di scarica elettrica naturale che si verifica quando si accumula una grande differenza di potenziale tra le nuvole e la Terra o all'interno delle nuvole stesse. Per proteggere le strutture dai fulmini, si utilizzano i parafulmini, che offrono un percorso a bassa resistenza verso il terreno. Questi dispositivi sono progettati per intercettare il fulmine e condurre in sicurezza la scarica elettrica nel suolo, prevenendo danni alle costruzioni e garantendo la sicurezza delle persone.
Mostra di più

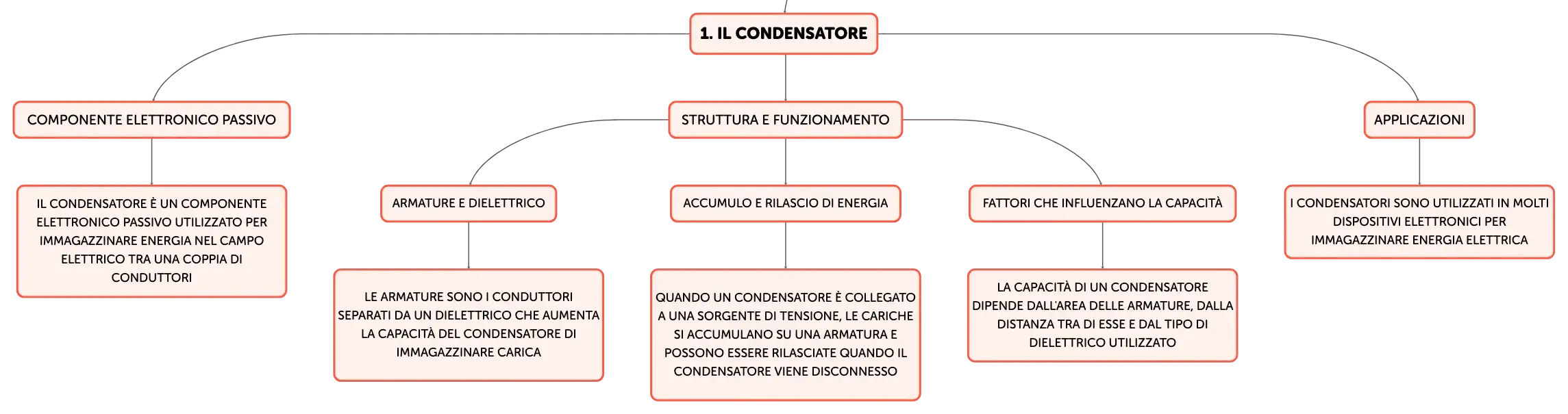

Il condensatore
Componente elettronico passivo
Il condensatore è un componente elettronico passivo utilizzato per immagazzinare energia nel campo elettrico tra una coppia di conduttori
Struttura e funzionamento
Armature e dielettrico
Le armature sono i conduttori separati da un dielettrico che aumenta la capacità del condensatore di immagazzinare carica
Accumulo e rilascio di energia
Quando un condensatore è collegato a una sorgente di tensione, le cariche si accumulano su una armatura e possono essere rilasciate quando il condensatore viene disconnesso
Fattori che influenzano la capacità
La capacità di un condensatore dipende dall'area delle armature, dalla distanza tra di esse e dal tipo di dielettrico utilizzato
Applicazioni
I condensatori sono utilizzati in molti dispositivi elettronici per immagazzinare energia elettrica

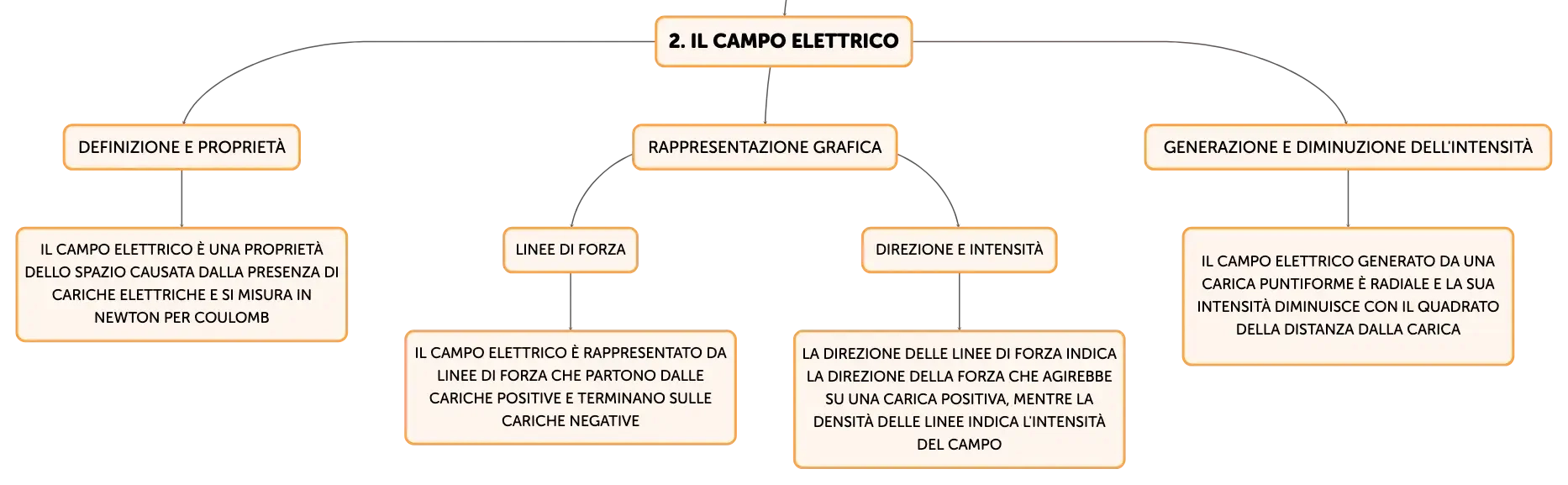

Il campo elettrico
Definizione e proprietà
Il campo elettrico è una proprietà dello spazio causata dalla presenza di cariche elettriche e si misura in newton per coulomb
Rappresentazione grafica
Linee di forza
Il campo elettrico è rappresentato da linee di forza che partono dalle cariche positive e terminano sulle cariche negative
Direzione e intensità
La direzione delle linee di forza indica la direzione della forza che agirebbe su una carica positiva, mentre la densità delle linee indica l'intensità del campo
Generazione e diminuzione dell'intensità
Il campo elettrico generato da una carica puntiforme è radiale e la sua intensità diminuisce con il quadrato della distanza dalla carica

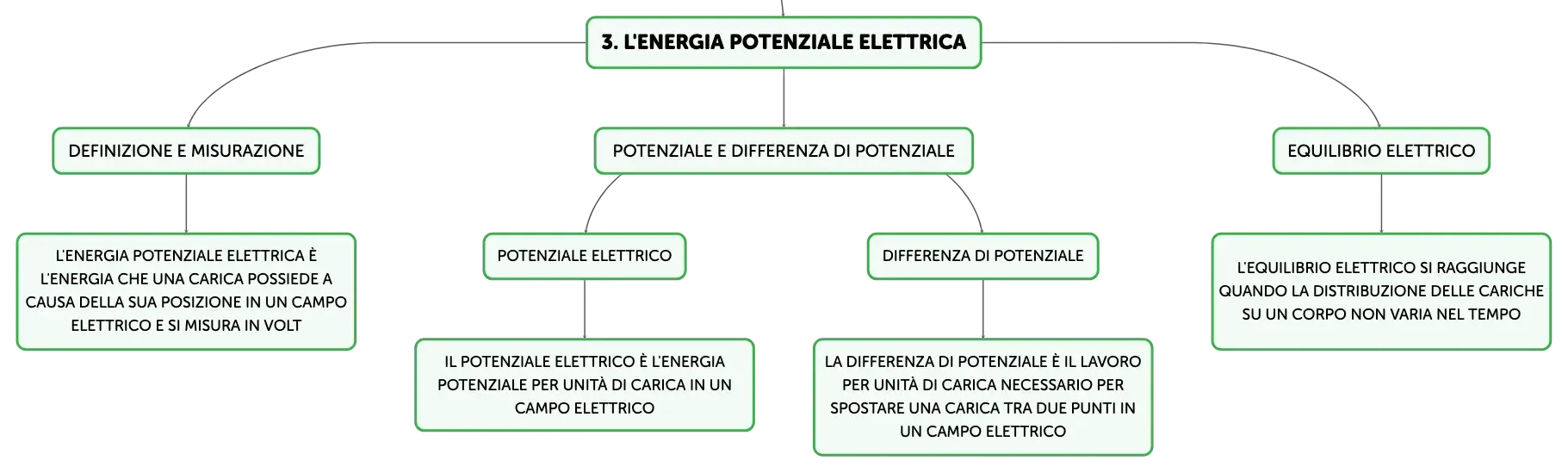

L'energia potenziale elettrica
Definizione e misurazione
L'energia potenziale elettrica è l'energia che una carica possiede a causa della sua posizione in un campo elettrico e si misura in volt
Potenziale e differenza di potenziale
Potenziale elettrico
Il potenziale elettrico è l'energia potenziale per unità di carica in un campo elettrico
Differenza di potenziale
La differenza di potenziale è il lavoro per unità di carica necessario per spostare una carica tra due punti in un campo elettrico
Equilibrio elettrico
L'equilibrio elettrico si raggiunge quando la distribuzione delle cariche su un corpo non varia nel tempo

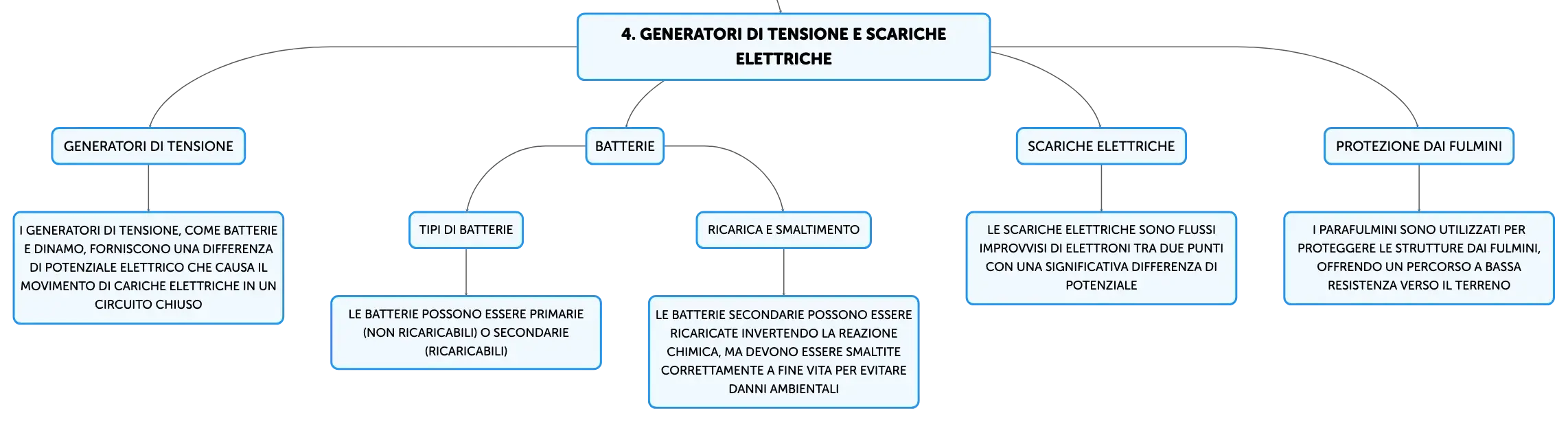

Generatori di tensione e scariche elettriche
Generatori di tensione
I generatori di tensione, come batterie e dinamo, forniscono una differenza di potenziale elettrico che causa il movimento di cariche elettriche in un circuito chiuso
Batterie
Tipi di batterie
Le batterie possono essere primarie (non ricaricabili) o secondarie (ricaricabili)
Ricarica e smaltimento
Le batterie secondarie possono essere ricaricate invertendo la reazione chimica, ma devono essere smaltite correttamente a fine vita per evitare danni ambientali
Scariche elettriche
Le scariche elettriche sono flussi improvvisi di elettroni tra due punti con una significativa differenza di potenziale
Protezione dai fulmini
I parafulmini sono utilizzati per proteggere le strutture dai fulmini, offrendo un percorso a bassa resistenza verso il terreno
Il condensatore e il campo elettrico
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
La capacità di immagazzinamento di carica di un condensatore è misurata in ______ e dipende dall'______ delle armature, dalla loro ______ e dal tipo di ______ impiegato.
farad
area
distanza
dielettrico
01
Natura del campo elettrico
Proprietà dello spazio generata da cariche elettriche che esercita forza su altre cariche.
02
Misura dell'intensità del campo elettrico
Rapporto tra la forza elettrica (F) e la carica di prova (q), espressa in N/C.
