Elettromagnetismo e applicazioni

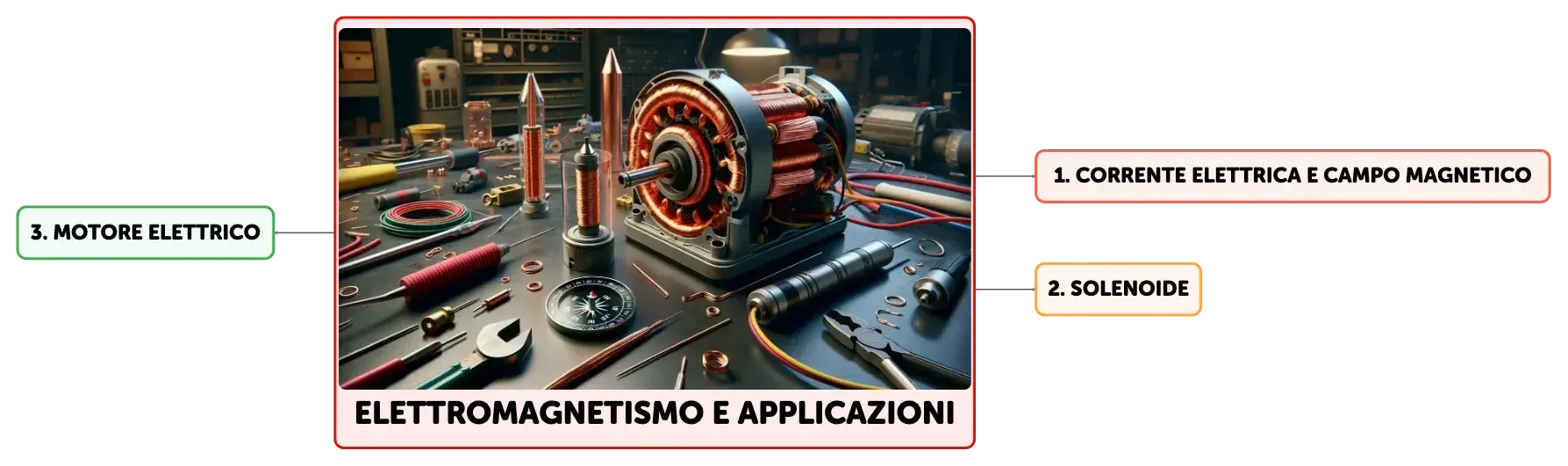

Mappa concettuale
La generazione di campi magnetici da correnti elettriche è un fenomeno fondamentale in fisica, che trova applicazione nei solenoidi e nei motori elettrici. Questi ultimi trasformano l'energia elettrica in meccanica, sfruttando le interazioni tra correnti e campi magnetici per produrre movimento rotatorio.
Riassunto
Schema
Generazione del Campo Magnetico da Correnti Elettriche
La corrente elettrica, definita come il flusso ordinato di cariche elettriche, è responsabile della generazione di un campo magnetico, descritto dal vettore campo magnetico B. Questo fenomeno è descritto dalla legge di Ampère e dalla legge di Biot-Savart. In particolare, un filo rettilineo percorso da corrente genera un campo magnetico con linee di forza che si dispongono in circonferenze concentriche attorno al filo. La direzione del campo è tangente a queste circonferenze e il suo verso segue la regola della mano destra, ovvero il pollice indica la direzione della corrente e le dita la direzione del campo magnetico. L'intensità del campo magnetico B è direttamente proporzionale all'intensità della corrente I e inversamente proporzionale alla distanza r dal filo, come espresso dalla legge di Biot-Savart. La permeabilità magnetica del mezzo, μ₀ nel vuoto, è una costante che entra in gioco nel calcolo dell'intensità del campo magnetico.Il Solenoide e il Campo Magnetico Uniforme
Il solenoide, un avvolgimento di filo conduttore in forma di elica, è un altro esempio di dispositivo che produce un campo magnetico quando attraversato da corrente elettrica. All'interno del solenoide, il campo magnetico è uniforme, con linee di forza parallele e equidistanti, e la sua direzione è parallela all'asse del solenoide. Il verso del campo magnetico è determinato dalla regola della mano destra, considerando la direzione della corrente lungo le spire. La formula che descrive l'intensità del campo magnetico all'interno di un solenoide è B = μ₀(NI/l), dove N è il numero totale di spire e l è la lunghezza del solenoide. Questa relazione mostra che il campo magnetico è proporzionale al numero di spire per unità di lunghezza e all'intensità di corrente che attraversa il solenoide.Il Motore Elettrico: Principio di Funzionamento
Il motore elettrico è un dispositivo che trasforma l'energia elettrica in energia meccanica attraverso l'interazione tra correnti elettriche e campi magnetici. Un semplice esempio di motore elettrico è costituito da una spira conduttrice di corrente situata in un campo magnetico esterno uniforme. Le forze magnetiche esercitate sui lati della spira che sono perpendicolari al campo generano una coppia di forze che induce la rotazione della spira attorno al suo asse. Questa rotazione è resa continua da un commutatore che inverte la direzione della corrente in modo ciclico, ogni volta che la spira compie mezzo giro. Questo meccanismo assicura che la coppia di forze agisca sempre nella stessa direzione, permettendo alla spira di ruotare in modo continuo.Dinamica della Rotazione nel Motore Elettrico
Nella dinamica di un motore elettrico, quando il piano della spira diventa perpendicolare al campo magnetico, le forze magnetiche non contribuiscono più alla rotazione. Tuttavia, l'inerzia mantiene la spira in movimento fino a che non si verifica una coppia di forze opposta che tende a riportarla verso la posizione di equilibrio. Per assicurare una rotazione costante nel verso desiderato, è cruciale invertire la direzione della corrente nel momento in cui la spira supera la posizione perpendicolare al campo. Questa inversione è realizzata da un commutatore che cambia i contatti elettrici con il generatore di corrente, garantendo che la spira continui a ruotare nella stessa direzione. Questo principio è fondamentale per il funzionamento dei motori elettrici alimentati da corrente continua e rappresenta un'applicazione diretta delle leggi dell'elettromagnetismo.
Mostra di più
Corrente elettrica e campo magnetico
Definizione di corrente elettrica
La corrente elettrica è il flusso ordinato di cariche elettriche che genera un campo magnetico
Legge di Ampère
La legge di Ampère descrive il fenomeno della generazione di un campo magnetico da parte di una corrente elettrica
Legge di Biot-Savart
La legge di Biot-Savart descrive la relazione tra l'intensità del campo magnetico e la corrente elettrica in un filo rettilineo

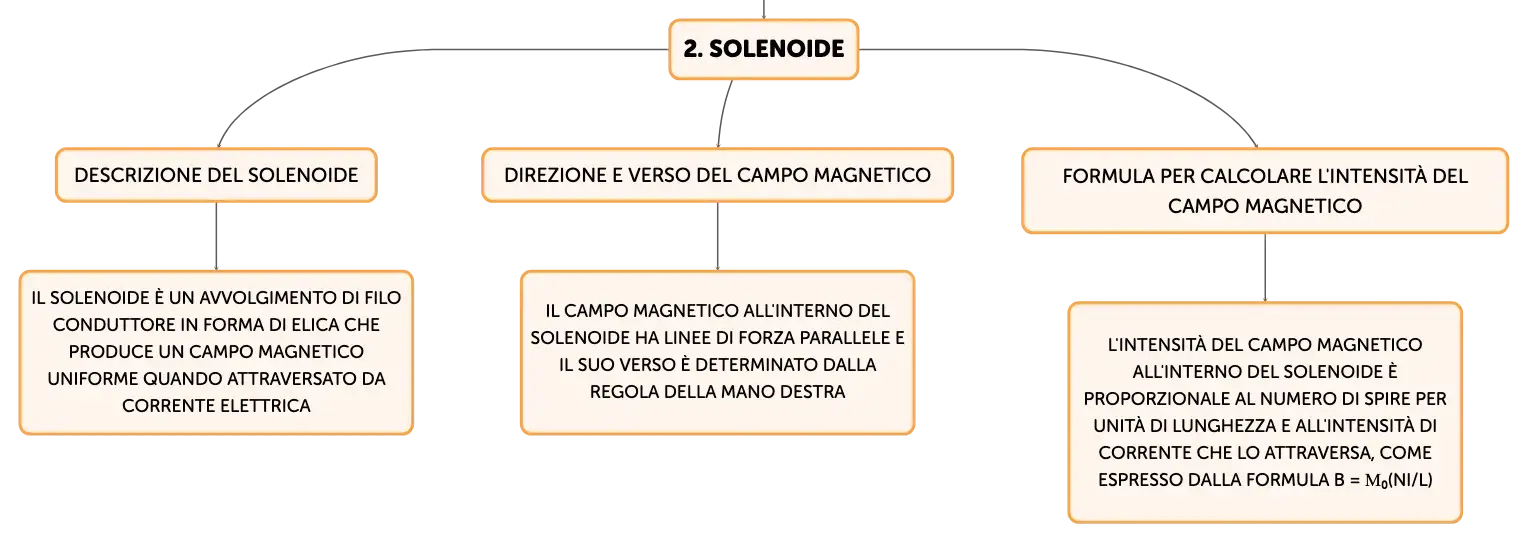

Solenoide
Descrizione del solenoide
Il solenoide è un avvolgimento di filo conduttore in forma di elica che produce un campo magnetico uniforme quando attraversato da corrente elettrica
Direzione e verso del campo magnetico
Il campo magnetico all'interno del solenoide ha linee di forza parallele e il suo verso è determinato dalla regola della mano destra
Formula per calcolare l'intensità del campo magnetico
L'intensità del campo magnetico all'interno del solenoide è proporzionale al numero di spire per unità di lunghezza e all'intensità di corrente che lo attraversa, come espresso dalla formula B = μ₀(NI/l)

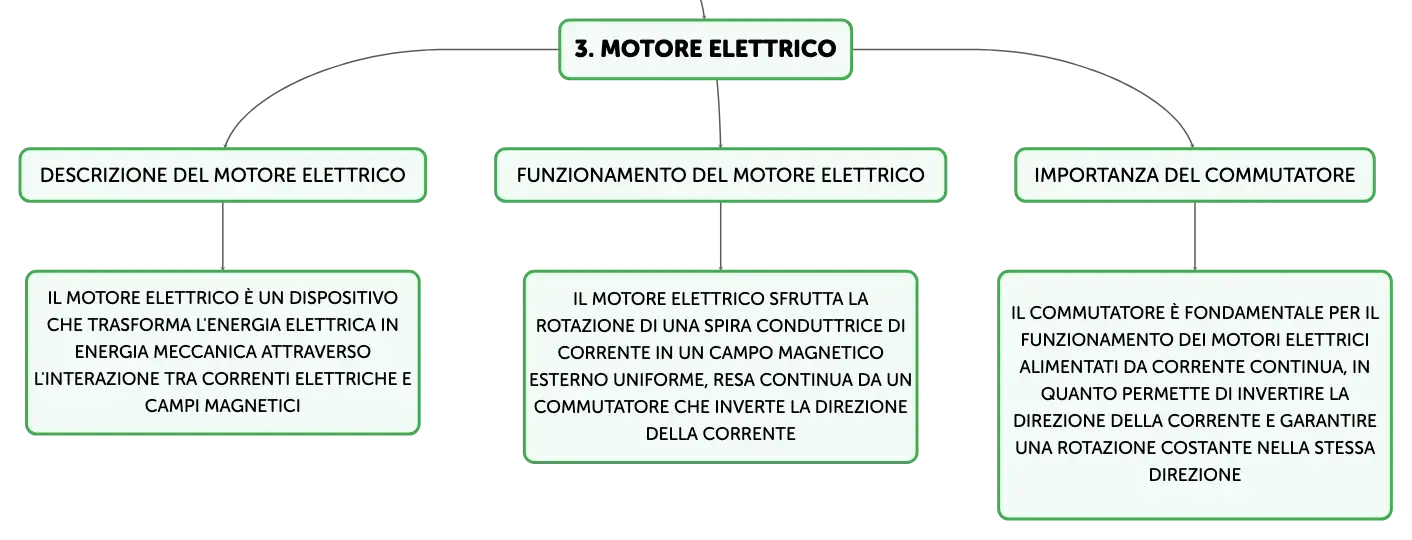

Motore elettrico
Descrizione del motore elettrico
Il motore elettrico è un dispositivo che trasforma l'energia elettrica in energia meccanica attraverso l'interazione tra correnti elettriche e campi magnetici
Funzionamento del motore elettrico
Il motore elettrico sfrutta la rotazione di una spira conduttrice di corrente in un campo magnetico esterno uniforme, resa continua da un commutatore che inverte la direzione della corrente
Importanza del commutatore
Il commutatore è fondamentale per il funzionamento dei motori elettrici alimentati da corrente continua, in quanto permette di invertire la direzione della corrente e garantire una rotazione costante nella stessa direzione
Elettromagnetismo e applicazioni
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
Definizione corrente elettrica
Flusso ordinato di cariche elettriche, causa la generazione di campo magnetico.
01
Regola della mano destra
Pollice indica direzione corrente, dita direzione campo magnetico circolare attorno al filo.
02
Legge di Biot-Savart
Intensità campo magnetico B proporzionale a corrente I e inversamente proporzionale a distanza r dal filo.
