Biosegnali e la loro analisi

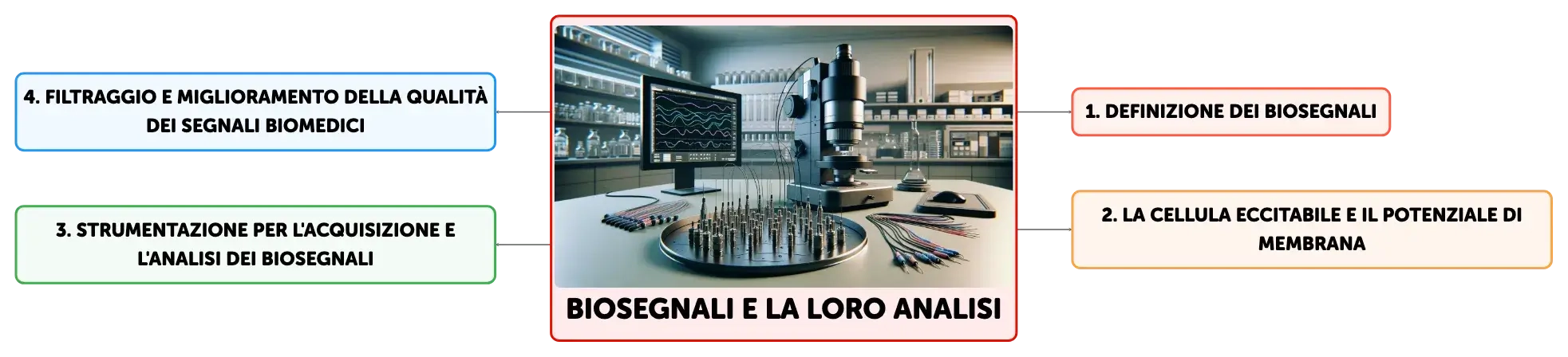

Concept Map
I biosegnali sono variazioni fisiche che riflettono l'attività biologica, come l'ECG o la risonanza magnetica. Essenziali in medicina, richiedono tecniche di amplificazione e filtraggio per l'analisi accurata.
Summary
Outline
Biosegnali: Definizione e Classificazione
I biosegnali rappresentano variazioni di una quantità fisica che riflettono l'attività di sistemi biologici. Possono essere distinti in segnali temporali, come l'elettrocardiogramma (ECG), che misura l'attività elettrica del cuore nel tempo; segnali spaziali, come le immagini ottenute dalla risonanza magnetica, che forniscono informazioni sulla struttura dei tessuti; e segnali spazio-temporali, come l'ecocardiografia, che combina informazioni temporali e spaziali per visualizzare il movimento del cuore. I biosegnali sono spesso caratterizzati da ampiezze ridotte, che necessitano di amplificazione, e da un basso rapporto segnale-rumore, che richiede l'impiego di tecniche di filtraggio. Inoltre, presentano una banda di frequenza limitata e mostrano una notevole variabilità sia tra diversi individui (inter-soggettiva) che all'interno dello stesso individuo in momenti diversi (intra-soggettiva). I biosegnali possono essere di tipo basale, associati a funzioni fisiologiche normali o patologiche, o evocati, generati in risposta a stimoli esterni specifici.La Cellula Eccitabile e il Potenziale di Membrana
Le cellule eccitabili, quali neuroni, miociti e alcune cellule ghiandolari, hanno la capacità di rispondere a stimoli elettrici generando potenziali di membrana. Il potenziale di riposo è la differenza di potenziale elettrico tra l'interno e l'esterno della cellula in assenza di stimoli, mantenuta tipicamente tra -40 mV e -90 mV. Questo potenziale è il risultato dell'azione di pompe ioniche e canali ionici che regolano il passaggio di ioni attraverso la membrana cellulare. La pompa sodio-potassio (Na+/K+ ATPasi) è un esempio di meccanismo attivo che, utilizzando energia ATP, trasporta ioni Na+ all'esterno e K+ all'interno della cellula, contro il loro gradiente di concentrazione, contribuendo al mantenimento del potenziale di riposo.Il Potenziale d'Azione e la sua Propagazione
Il potenziale d'azione è un rapido cambiamento del potenziale di membrana che si verifica quando una cellula eccitabile è sufficientemente stimolata. Questo evento è caratterizzato da una fase di depolarizzazione, durante la quale canali ionici specifici per il sodio si aprono permettendo l'ingresso di Na+ nella cellula, seguita da una fase di ripolarizzazione, dovuta all'apertura di canali per il potassio che facilitano l'uscita di K+ dalla cellula. Dopo un potenziale d'azione, la cellula entra in un periodo refrattario assoluto, in cui non può generare un nuovo potenziale d'azione, e poi in un periodo refrattario relativo, in cui è necessario uno stimolo più intenso per innescare un altro potenziale d'azione. La propagazione del potenziale d'azione lungo la membrana cellulare, come negli assoni dei neuroni, avviene in modo unidirezionale e può essere accelerata dalla presenza di guaine mieliniche, che isolano la membrana e consentono la trasmissione saltatoria del segnale attraverso i nodi di Ranvier.Strumentazione per l'Acquisizione e l'Analisi dei Biosegnali
L'acquisizione dei biosegnali richiede l'uso di dispositivi come elettrodi e trasduttori, che convertono le variazioni biologiche in segnali elettrici misurabili. I trasduttori possono essere classificati in base al loro principio di funzionamento in resistivi, capacitivi, induttivi o piezoelettrici. L'analisi dei biosegnali può essere effettuata sia nel dominio del tempo che della frequenza, e comprende processi come il campionamento, la quantizzazione e l'elaborazione digitale dei segnali. L'analisi qualitativa e quantitativa è cruciale per interpretare correttamente le informazioni biomediche. Metodi avanzati come la correlazione e la cross-correlazione forniscono ulteriori dettagli sulla natura e sulle interazioni tra diversi biosegnali.Filtraggio e Miglioramento della Qualità dei Segnali Biomedici
Il filtraggio è un processo fondamentale nell'analisi dei biosegnali per minimizzare il rumore e migliorare la qualità del segnale. I filtri possono essere classificati come passa-basso, passa-alto, passa-banda o reietta-banda, a seconda delle frequenze che permettono di passare o attenuare. I filtri digitali sono particolarmente apprezzati per la loro capacità di controllare con precisione le caratteristiche del segnale. Queste tecniche di filtraggio sono essenziali per assicurare che i segnali biomedici siano interpretati correttamente e possano essere utilizzati efficacemente in applicazioni diagnostiche e terapeutiche.
Show More

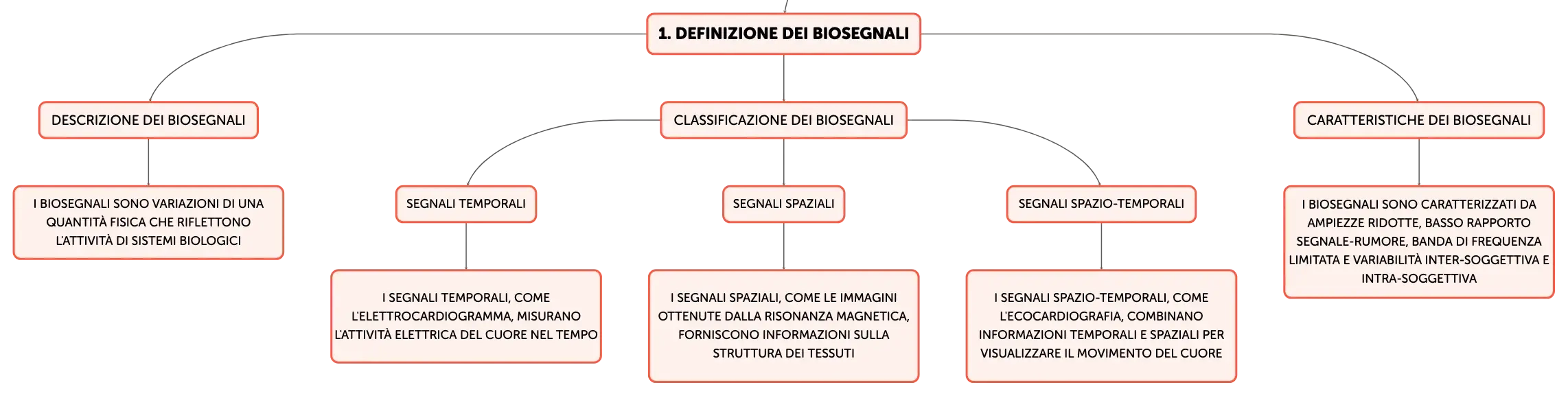

Definizione dei biosegnali
Descrizione dei biosegnali
I biosegnali sono variazioni di una quantità fisica che riflettono l'attività di sistemi biologici
Classificazione dei biosegnali
Segnali temporali
I segnali temporali, come l'elettrocardiogramma, misurano l'attività elettrica del cuore nel tempo
Segnali spaziali
I segnali spaziali, come le immagini ottenute dalla risonanza magnetica, forniscono informazioni sulla struttura dei tessuti
Segnali spazio-temporali
I segnali spazio-temporali, come l'ecocardiografia, combinano informazioni temporali e spaziali per visualizzare il movimento del cuore
Caratteristiche dei biosegnali
I biosegnali sono caratterizzati da ampiezze ridotte, basso rapporto segnale-rumore, banda di frequenza limitata e variabilità inter-soggettiva e intra-soggettiva

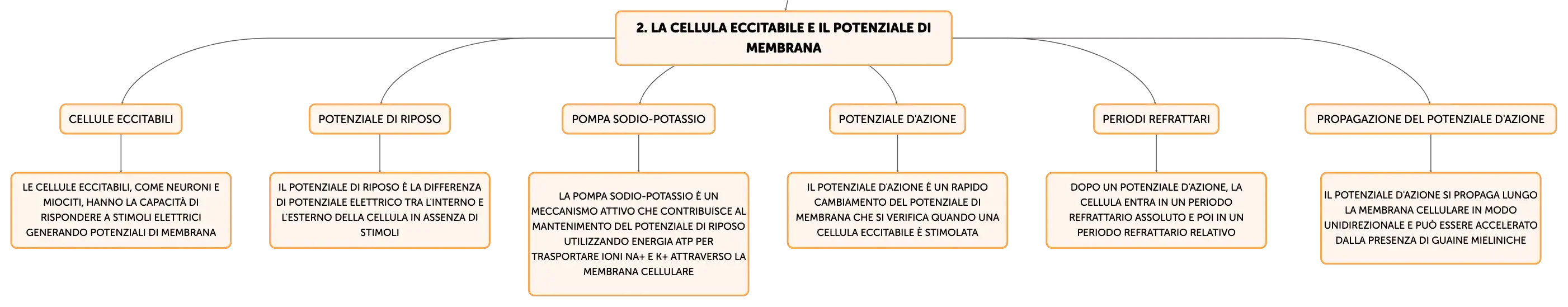

La cellula eccitabile e il potenziale di membrana
Cellule eccitabili
Le cellule eccitabili, come neuroni e miociti, hanno la capacità di rispondere a stimoli elettrici generando potenziali di membrana
Potenziale di riposo
Il potenziale di riposo è la differenza di potenziale elettrico tra l'interno e l'esterno della cellula in assenza di stimoli
Pompa sodio-potassio
La pompa sodio-potassio è un meccanismo attivo che contribuisce al mantenimento del potenziale di riposo utilizzando energia ATP per trasportare ioni Na+ e K+ attraverso la membrana cellulare
Potenziale d'azione
Il potenziale d'azione è un rapido cambiamento del potenziale di membrana che si verifica quando una cellula eccitabile è stimolata
Periodi refrattari
Dopo un potenziale d'azione, la cellula entra in un periodo refrattario assoluto e poi in un periodo refrattario relativo
Propagazione del potenziale d'azione
Il potenziale d'azione si propaga lungo la membrana cellulare in modo unidirezionale e può essere accelerato dalla presenza di guaine mieliniche

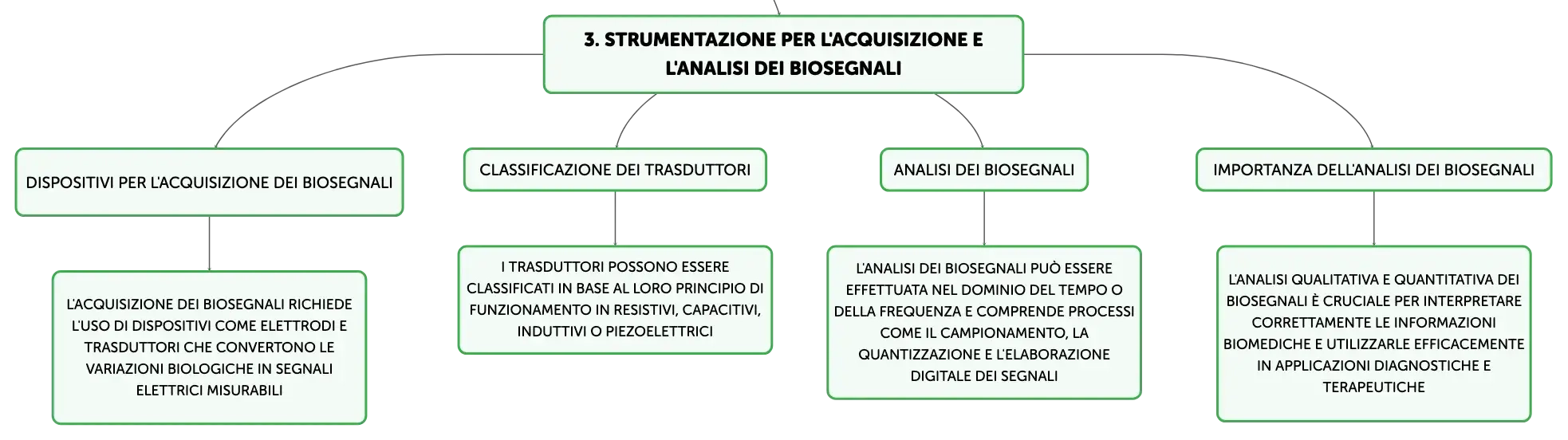

Strumentazione per l'acquisizione e l'analisi dei biosegnali
Dispositivi per l'acquisizione dei biosegnali
L'acquisizione dei biosegnali richiede l'uso di dispositivi come elettrodi e trasduttori che convertono le variazioni biologiche in segnali elettrici misurabili
Classificazione dei trasduttori
I trasduttori possono essere classificati in base al loro principio di funzionamento in resistivi, capacitivi, induttivi o piezoelettrici
Analisi dei biosegnali
L'analisi dei biosegnali può essere effettuata nel dominio del tempo o della frequenza e comprende processi come il campionamento, la quantizzazione e l'elaborazione digitale dei segnali
Importanza dell'analisi dei biosegnali
L'analisi qualitativa e quantitativa dei biosegnali è cruciale per interpretare correttamente le informazioni biomediche e utilizzarle efficacemente in applicazioni diagnostiche e terapeutiche

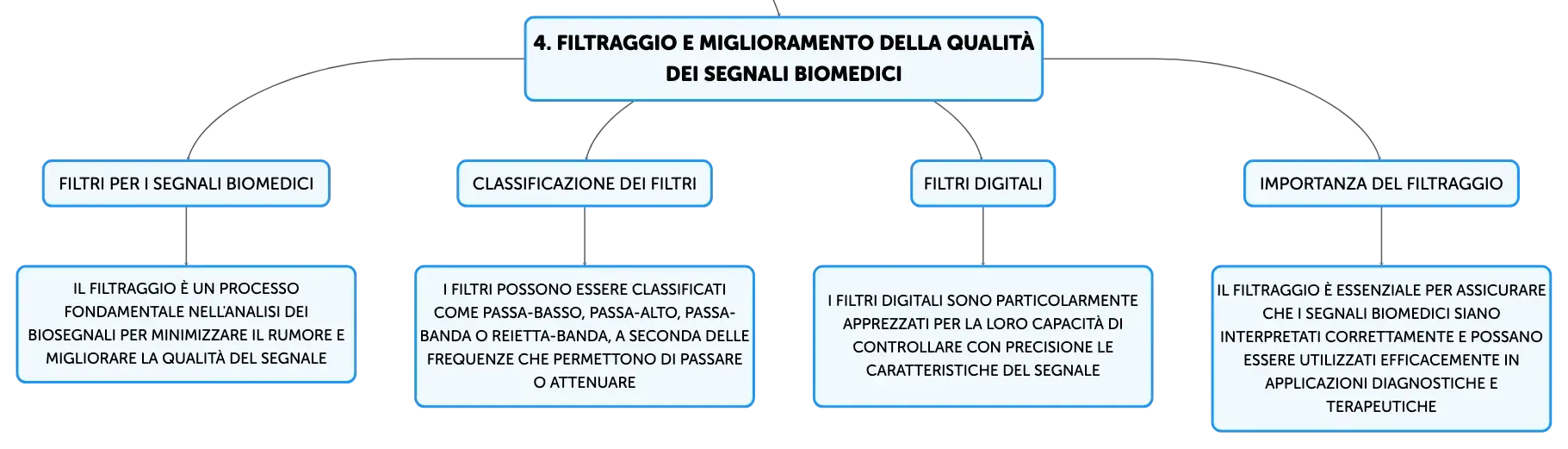

Filtraggio e miglioramento della qualità dei segnali biomedici
Filtri per i segnali biomedici
Il filtraggio è un processo fondamentale nell'analisi dei biosegnali per minimizzare il rumore e migliorare la qualità del segnale
Classificazione dei filtri
I filtri possono essere classificati come passa-basso, passa-alto, passa-banda o reietta-banda, a seconda delle frequenze che permettono di passare o attenuare
Filtri digitali
I filtri digitali sono particolarmente apprezzati per la loro capacità di controllare con precisione le caratteristiche del segnale
Importanza del filtraggio
Il filtraggio è essenziale per assicurare che i segnali biomedici siano interpretati correttamente e possano essere utilizzati efficacemente in applicazioni diagnostiche e terapeutiche
Biosegnali e la loro analisi
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
I ______ sono variazioni che riflettono l'attività di sistemi ______.
biosegnali
biologici
01
L'______ (ECG) è un esempio di segnale temporale che registra l'attività ______ del cuore.
elettrocardiogramma
elettrica
02
Le immagini dalla ______ magnetica sono segnali ______ che mostrano la struttura dei tessuti.
risonanza
spaziali
