Filettature

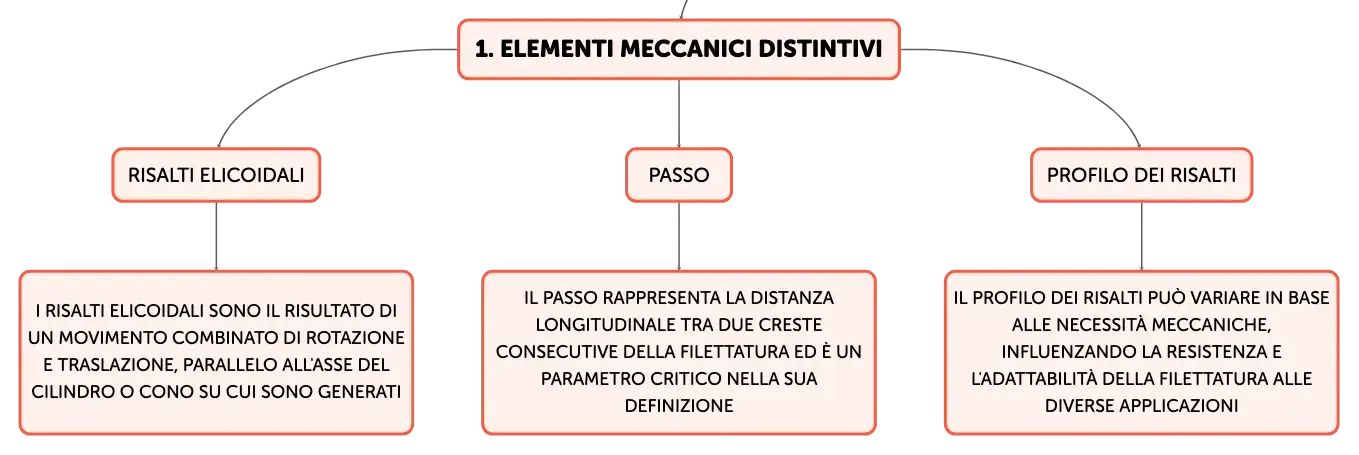

Concetti Fondamentali delle Filettature

Le filettature sono elementi meccanici distintivi che presentano risalti elicoidali, i quali si sviluppano lungo superfici cilindriche o coniche. Questi risalti, seguendo una traiettoria elicoidale, sono il risultato di un movimento combinato di rotazione e traslazione, parallelo all'asse del cilindro o cono su cui sono generati. Il passo, che rappresenta la distanza longitudinale tra due creste consecutive della filettatura, è un parametro critico nella sua definizione. Il profilo dei risalti può variare in base alle necessità meccaniche, assumendo forme come triangolare, trapezoidale, a dente di sega o arrotondata, influenzando così la resistenza e l'adattabilità della filettatura alle diverse applicazioni.

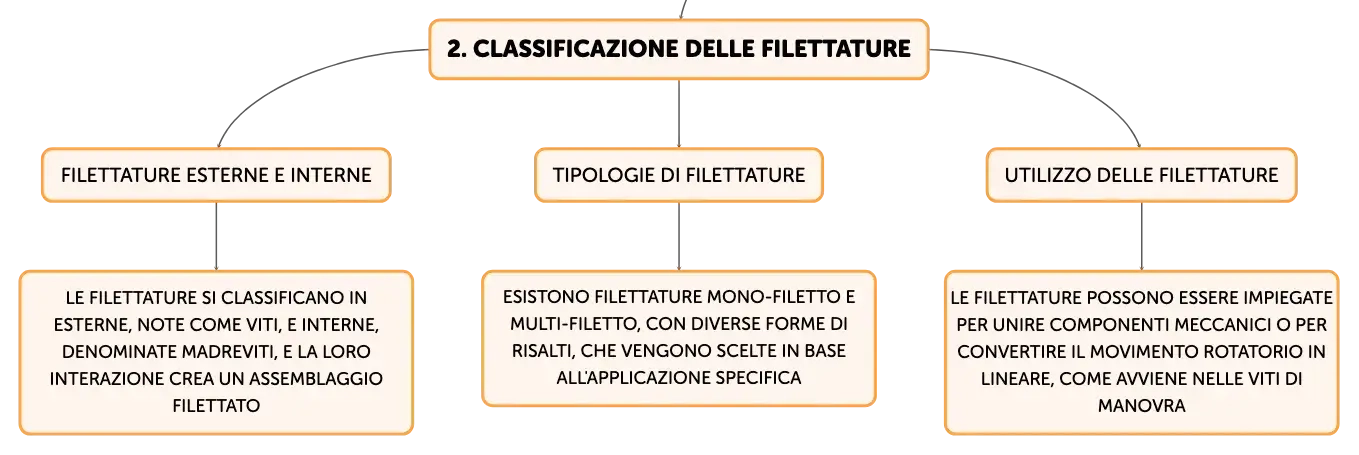

Tipologie e Funzioni delle Filettature

Le filettature si classificano in esterne, note come viti, e interne, denominate madreviti. L'interazione tra vite e madrevite crea un assemblaggio filettato, che può essere impiegato per unire componenti meccanici o per convertire il movimento rotatorio in lineare, come avviene nelle viti di manovra. Esistono filettature mono-filetto, con un unico risalto elicoidale, e multi-filetto, con più risalti paralleli. La scelta della tipologia di filettatura dipende dall'applicazione specifica e richiede una comprensione approfondita delle loro caratteristiche e funzioni per garantire un utilizzo efficace e sicuro in contesti meccanici.

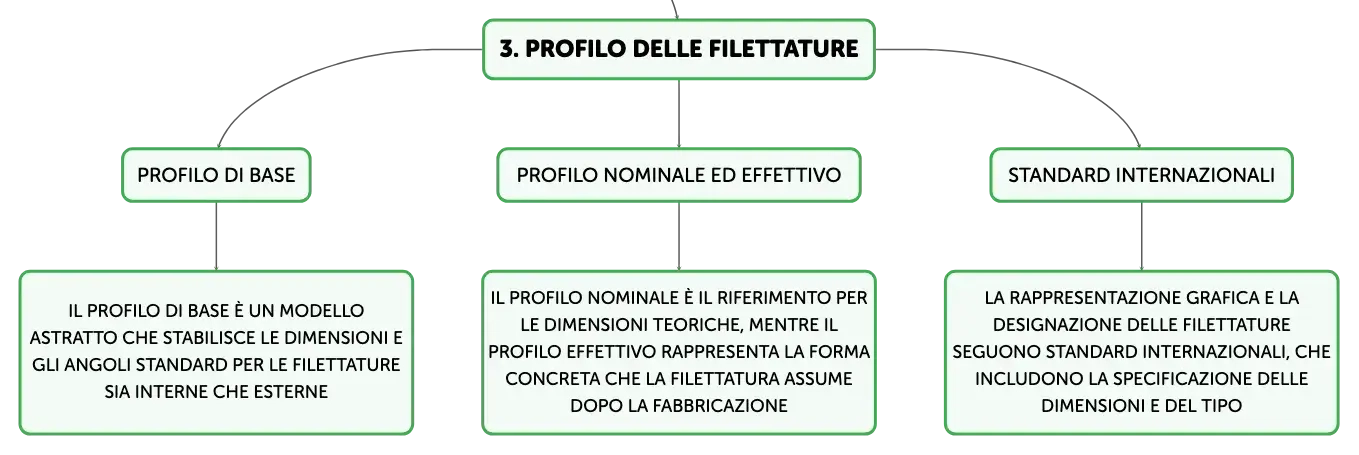

Profilo e Designazione delle Filettature

Il profilo di base di una filettatura è un modello astratto che stabilisce le dimensioni e gli angoli standard per le filettature sia interne che esterne. Il profilo nominale è il riferimento per le dimensioni teoriche, mentre il profilo effettivo rappresenta la forma concreta che la filettatura assume dopo la fabbricazione. La rappresentazione grafica e la designazione delle filettature seguono standard internazionali, che includono la specificazione delle dimensioni e del tipo. Ad esempio, le filettature metriche ISO sono indicate dalla lettera "M" seguita dal diametro nominale e dal passo, quest'ultimo solo se differisce dallo standard predefinito.

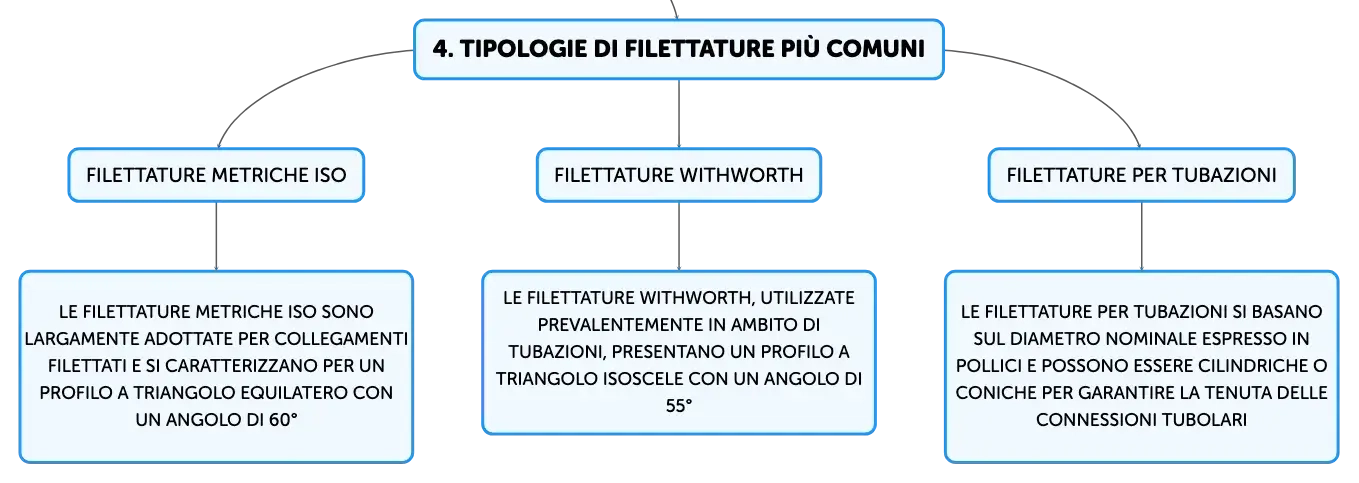

Filettature Metriche ISO e Withworth

Le filettature metriche ISO sono largamente adottate per collegamenti filettati e si caratterizzano per un profilo a triangolo equilatero con un angolo di 60°. I diametri e i passi sono standardizzati e organizzati in serie di valori raccomandati. In contrasto, le filettature Withworth, utilizzate prevalentemente in ambito di tubazioni, presentano un profilo a triangolo isoscele con un angolo di 55°. La loro designazione include il diametro nominale espresso in pollici e il numero di filetti per pollice, con il passo implicitamente definito da quest'ultimo parametro.

Filettature per Tubazioni e Designazioni Specifiche

Le filettature Withworth sono impiegate anche per le tubazioni, con standard internazionali che ne disciplinano l'uso. La tenuta delle connessioni tubolari può essere assicurata tramite l'abbinamento di filettature cilindriche e coniche. La designazione delle filettature per tubazioni si basa sul diametro nominale espresso in pollici, che però si riferisce al diametro interno del tubo secondo antiche normative anglosassoni, non al diametro esterno della filettatura. Questa distinzione è fondamentale per l'identificazione e l'uso corretto delle filettature nel settore idraulico e delle tubazioni.
